3千升夹套立式不锈钢储液罐体设计

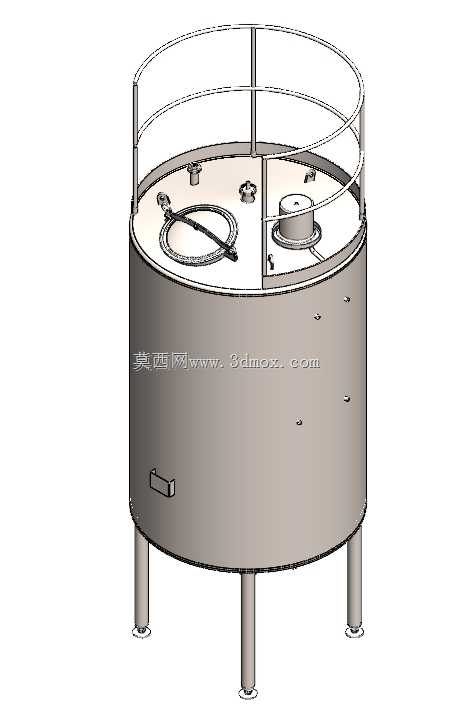

这款立式夹套储液设备的设计，首先要匹配食品饮料、精细化工、生物制药领域的中小批量物料暂存与温控储放需求，3立方的有效容积刚好适配车间内批次化生产的中转缓存工位，既不会因容积过大造成物料长时间滞留变质，也不会因容积过小增加频繁转料的人工与管路损耗。罐体整体采用立式支腿支撑结构，三根均布的圆柱形支腿将罐体抬离地面足够高度，既方便罐底阀门、排净口的安装与日常操作维护，也能避免地面积水、杂物对罐底外壁的腐蚀，支腿底部预留的安装固定板可通过膨胀螺栓与车间地面做刚性固定，抵消罐内物料加注时的偏载冲击力，防止设备运行过程中出现移位。

夹套结构的设计是这款罐体的核心功能点，夹套层包覆在罐体直筒段外壁，可根据工艺需求通入冷却水、热水或者导热油，实现对罐内存储物料的温度维持，比如在存储果浆、发酵液这类对温度敏感的物料时，可通过夹套内的循环介质将罐内物料温度稳定在工艺要求区间，避免物料因环境温度变化出现分层、变质或者物性改变。罐顶区域做了分区设计，带快开结构的人孔方便检修人员进入罐内做清洁、检查，人孔旁设置的进料口、呼吸口、仪表接口可根据实际工艺需求选配安装，罐顶周边设置的安全护栏完全符合车间高空作业的防护要求，操作人员站在罐顶做阀门操作、仪表校准时，护栏能提供可靠的临边防护，避免坠落风险。

从建模逻辑来看，这款罐体的结构拆分完全遵循实际加工的工艺顺序，先做内壁筒体的卷圆成型建模，再做夹套外层的包覆结构，预留出夹套的介质进出口位置，罐底采用标准椭圆封头结构，相比平底板能承受更大的物料静压力，也更方便罐内物料的完全排净，不会在罐底形成残液死角。罐壁上设置的侧装式液位计接口、取样口位置，都按照日常操作的人体工程学高度布置，操作人员站在地面就可以完成液位观察、取样操作，不需要额外登高作业。

安装边界方面，罐体整体外径控制在合理范围，可通过标准宽度的车间通道运输到安装工位，支腿的安装孔位间距做了标准化设计，不需要现场做特殊的基础预埋，只要地面平整度满足承重要求就可以快速安装就位。罐顶的所有接口都采用标准法兰连接尺寸，可直接对接车间现有工艺管路，不需要单独做转接件设计。罐体的内外壁抛光处理要求在建模时也做了对应结构预留，内壁的圆弧过渡设计避免了清洁死角，满足卫生级生产场景的CIP清洗要求，不会在罐壁残留物料垢，降低微生物滋生的风险。

在实际车间布局中，这类3立方的夹套储罐通常布置在反应釜、调配罐的下游工位，用来暂存调配完成的半成品，等待后续灌装、转序工序，夹套的温控功能可以让物料在等待过程中保持稳定的工艺温度，减少进入下一道工序前的重复升温或者降温能耗。相比卧式储罐，立式结构的占地面积更小，对于车间面积紧张的中小产能生产线来说，空间利用率更高，支腿抬高的设计也可以在罐底直接安装出料泵，不需要额外做设备架高平台，减少现场安装的工程量。
