便携式经皮神经电刺激治疗仪结构设计

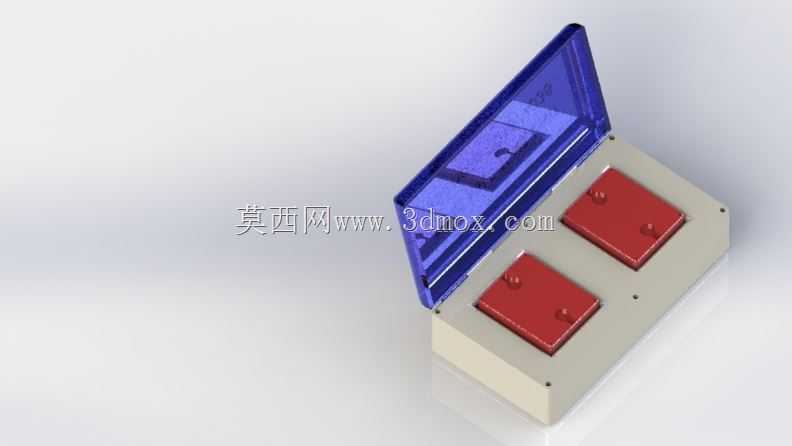

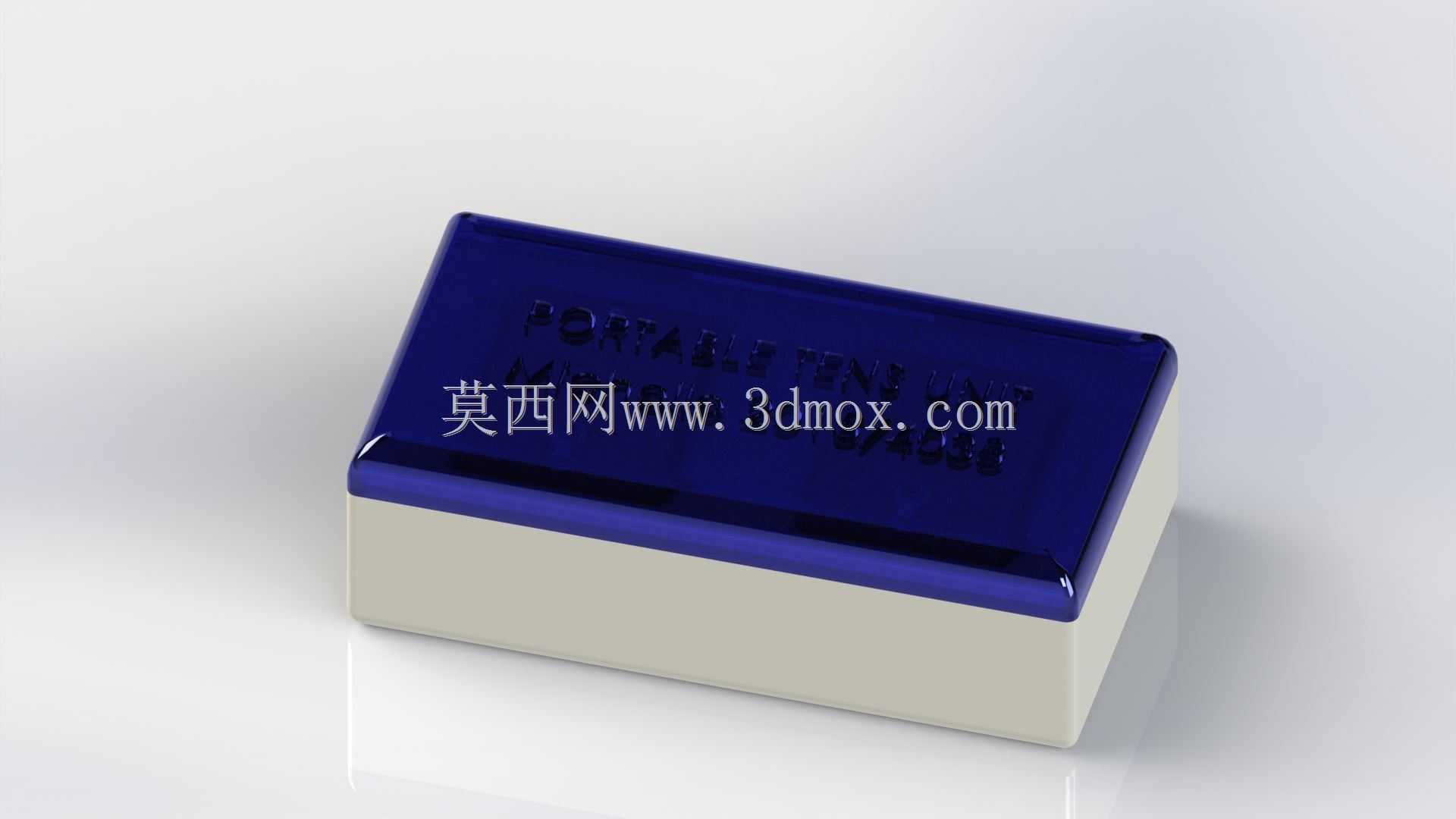

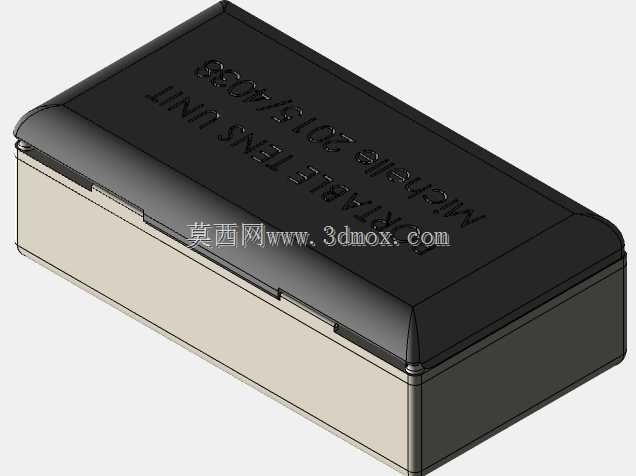

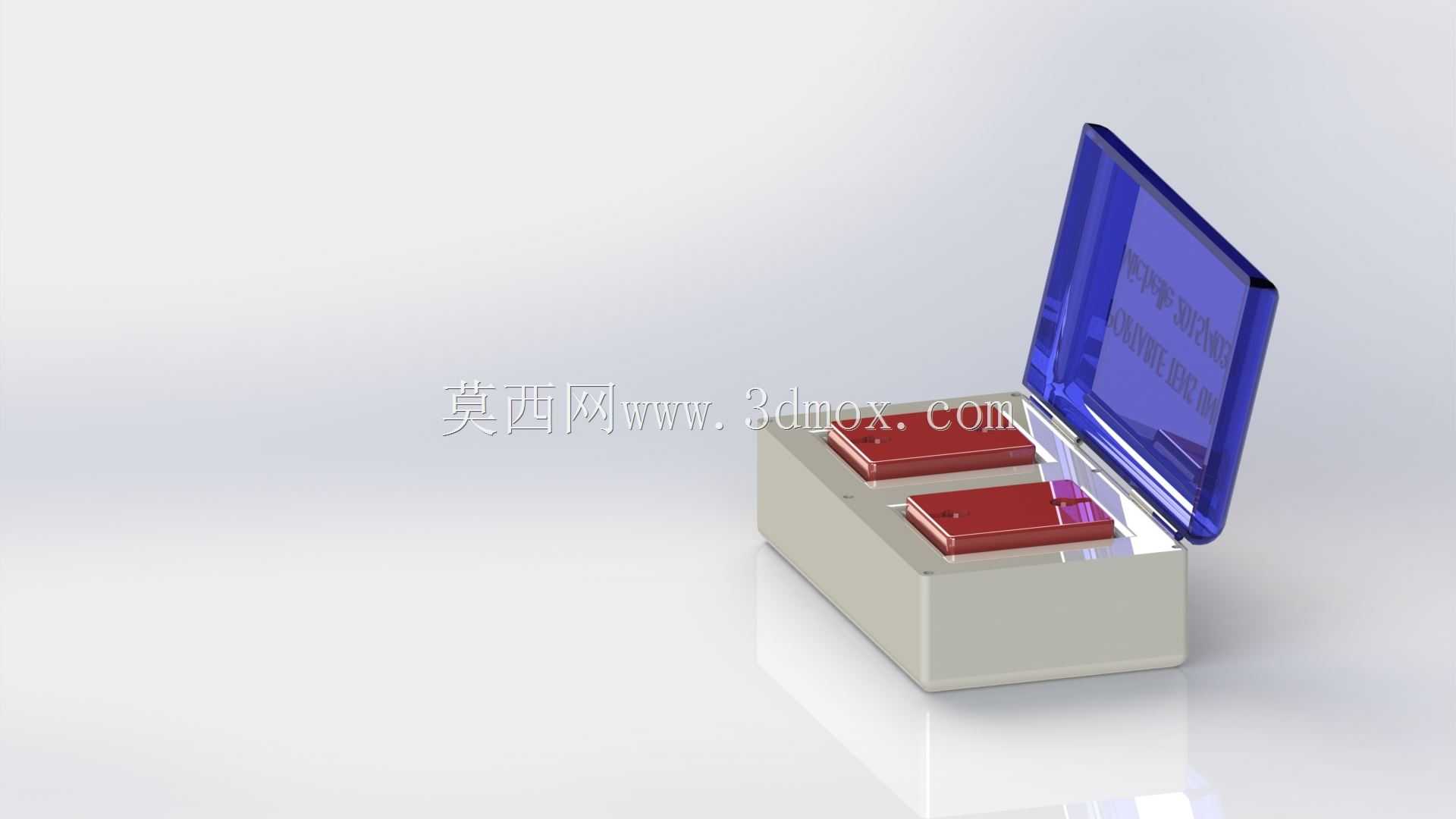

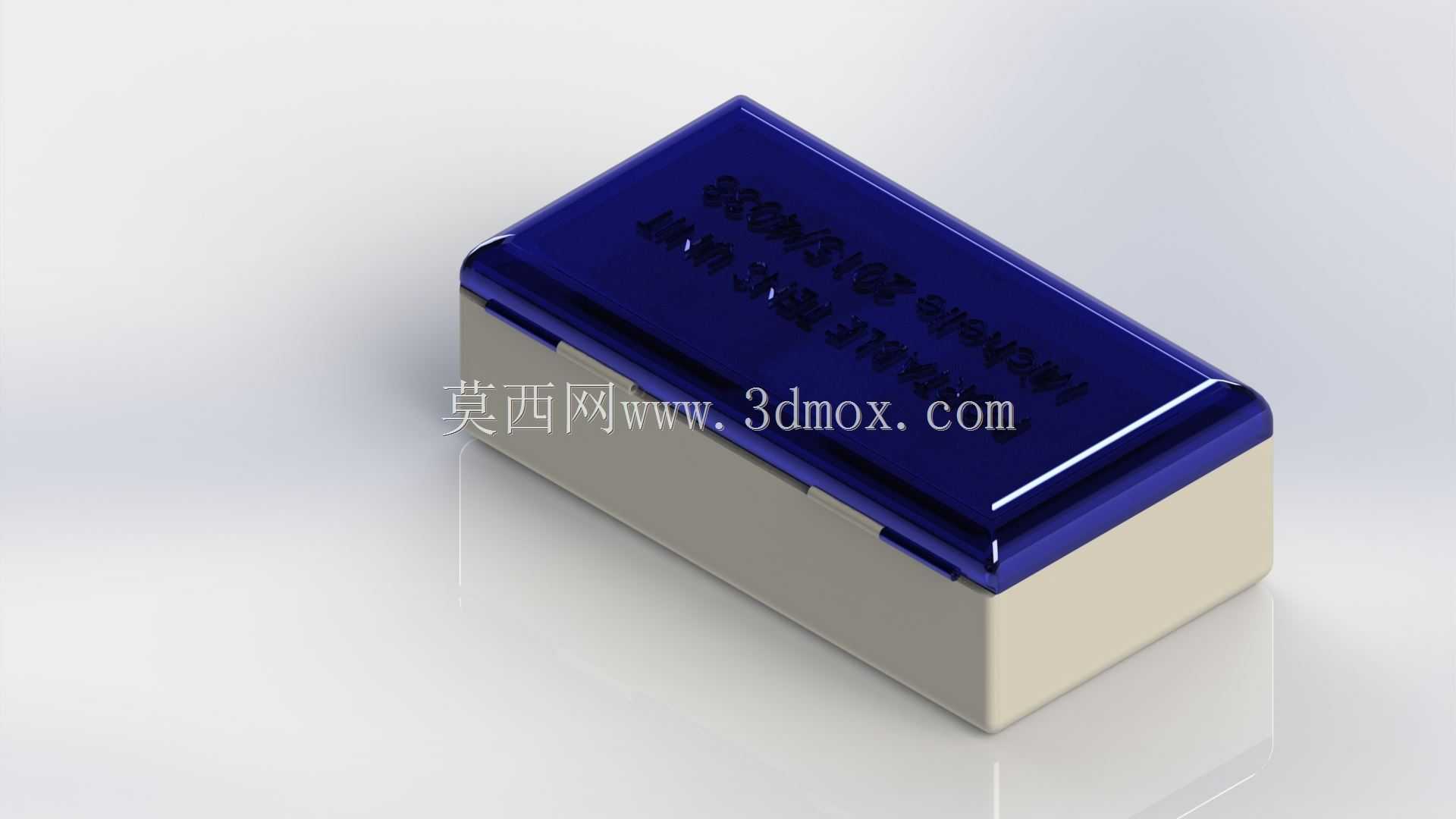

这款经皮神经电刺激设备的结构设计，核心围绕家用与基层医疗场景的便携使用需求展开，区别于台式理疗设备的固定安装属性，整体采用翻盖收纳式盒体结构，上盖为半透明蓝色PC材质，闭合状态下可直接观察内部电极模块的存放状态，无需频繁开盖确认配件是否齐全，同时半透明材质可在设备收纳时提供一定的防尘防护，避免电极贴片的粘性接触面落灰影响使用效果。下壳体采用浅灰色ABS注塑成型，壳体边缘做R3圆角过渡，既避免日常携带时的棱角磕碰，也能提升注塑生产时的脱模效率，减少边角应力集中导致的壳体开裂风险。

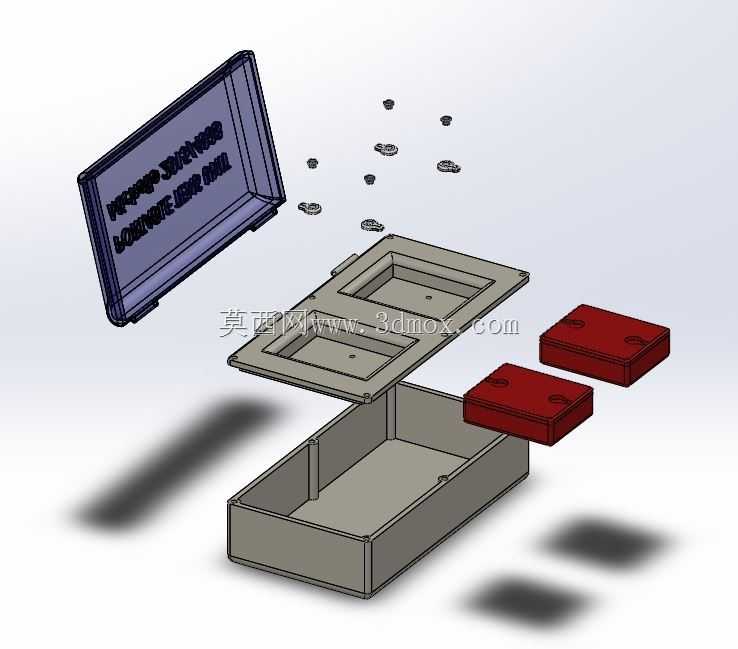

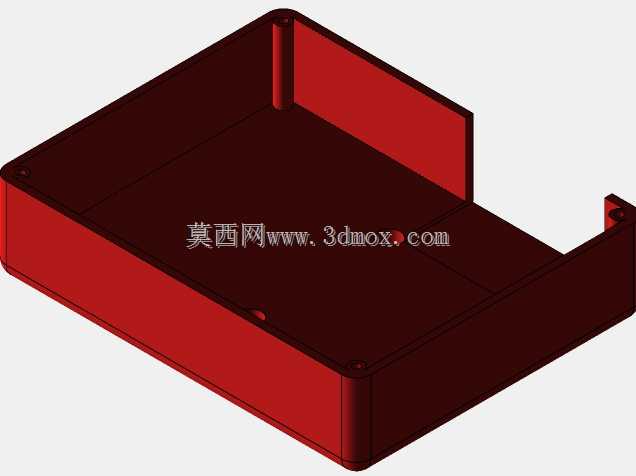

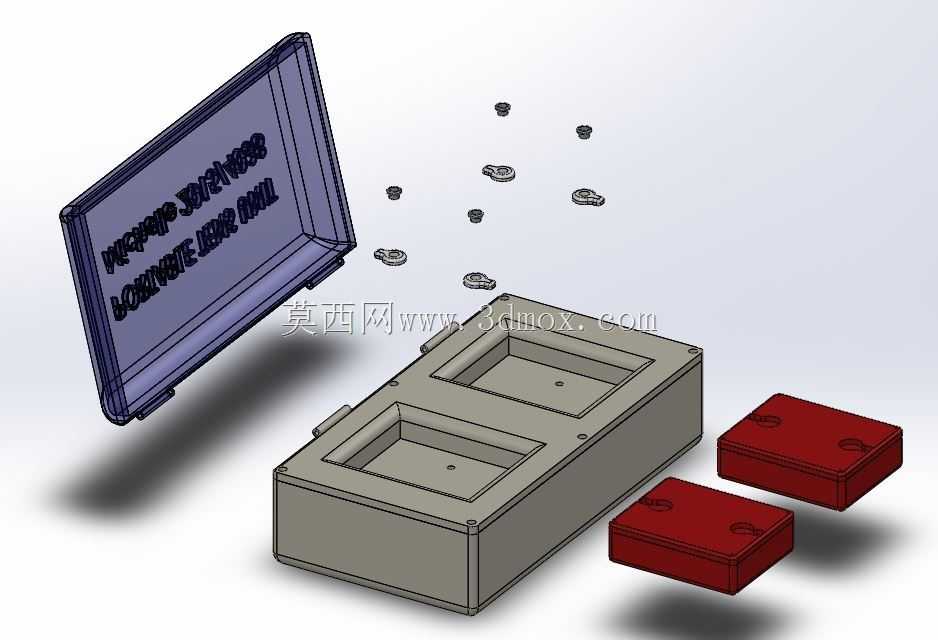

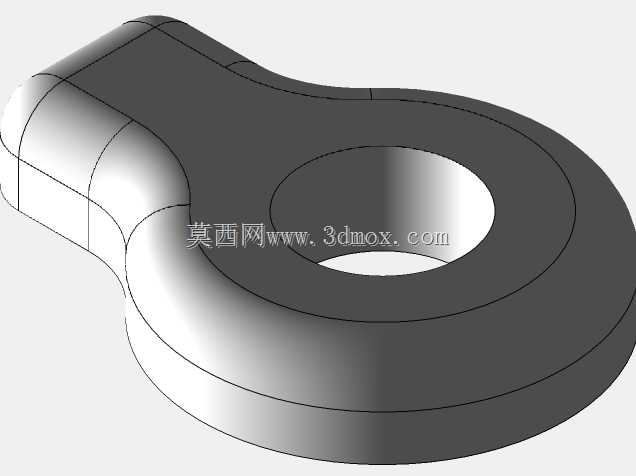

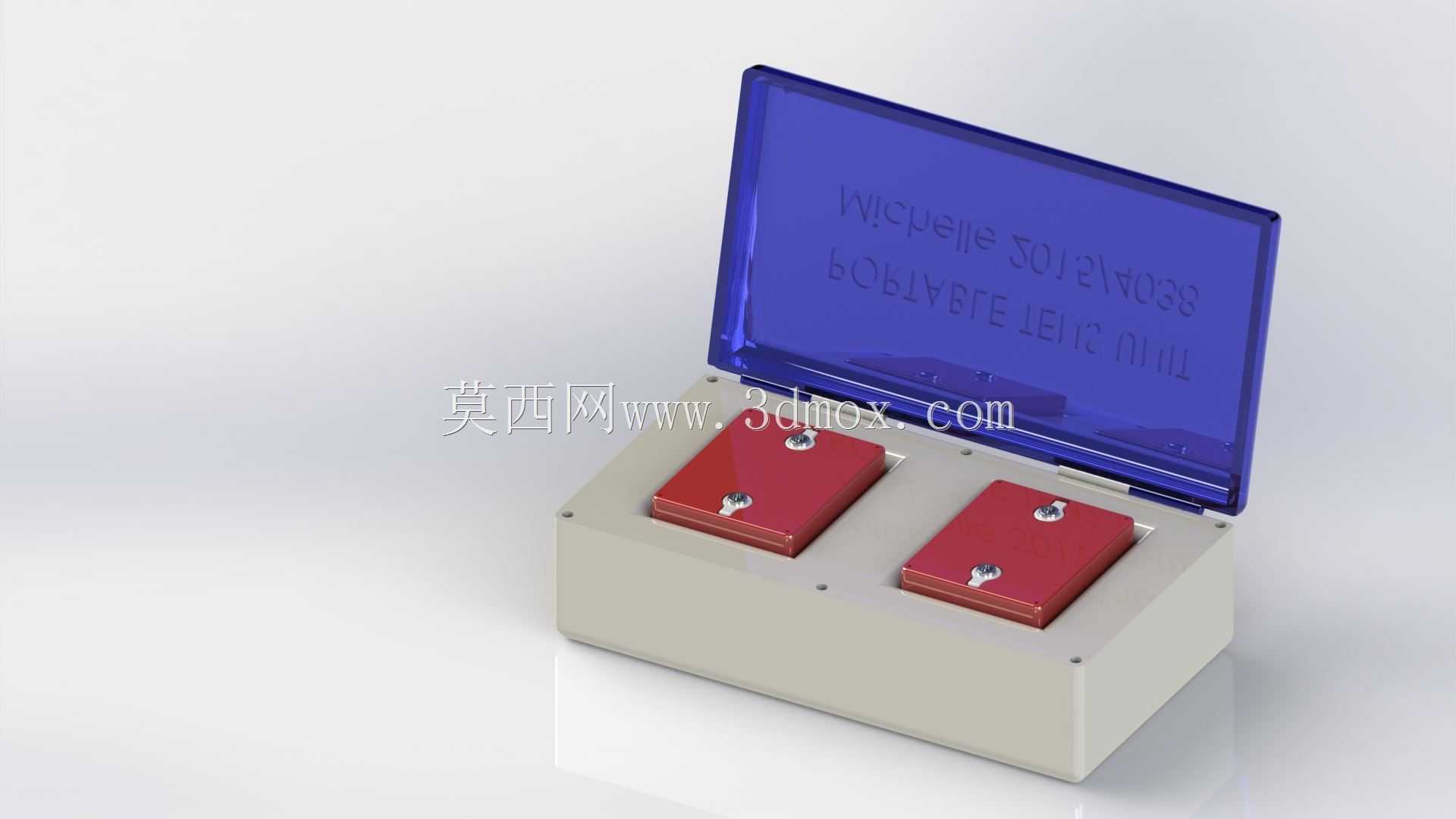

设备内部设置两个独立的电极模块安装位，每个电极模块采用红色阻燃ABS外壳，表面设置金属按扣式电极接口，可直接匹配通用型粘性理疗电极片，无需额外接线即可完成电极与主机的电路连通，模块与下壳体之间采用定位柱加卡扣的固定方式，日常携带时不会出现模块晃动移位的问题，需要更换电极或者维护内部电路时，只需拨开卡扣即可取出模块，无需拆解整个壳体，降低后期维护的操作难度。

从实际使用场景来看，这类设备主要用于慢性疼痛缓解、运动后肌肉放松、术后康复理疗等场景，因此结构设计上优先考虑单手操作的便利性，上盖与下壳体之间采用隐藏式阻尼转轴，开合角度可在0-120度之间任意停留，打开上盖后无需额外支撑即可保持开启状态，使用者可单手持设备，另一只手取出电极模块完成贴片连接，适合在家庭、社区诊所、运动康复室等非专业医疗场所使用，不需要专业人员辅助即可完成基础操作。

尺寸设计上，整机闭合后的长宽高控制在160mm*120mm*55mm范围内，可轻松放入普通背包甚至大号外套口袋，满足外出携带的使用需求，壳体侧壁预留1.5mm厚度的电池仓空间，可容纳两节7号碱性电池或者同尺寸的充电锂电池，为设备提供持续供电，无需外接电源即可工作，适配无固定电源的户外、出差等使用场景。电池仓与电极模块仓之间设置2mm厚的绝缘分隔筋，避免电池漏液时腐蚀电极电路，提升设备使用的安全性。

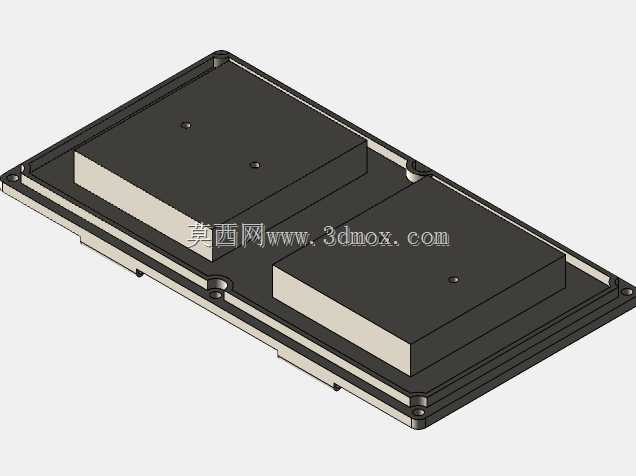

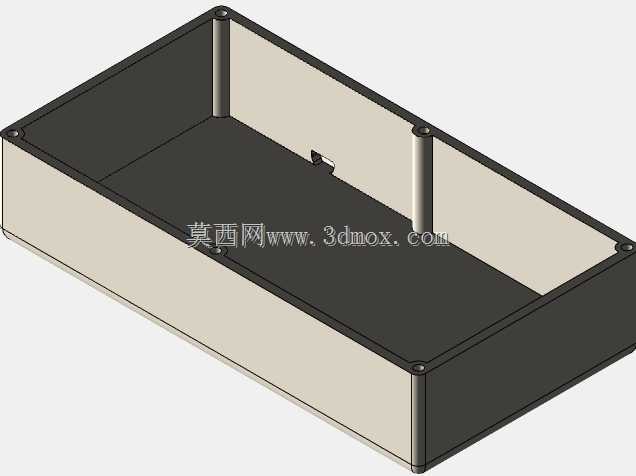

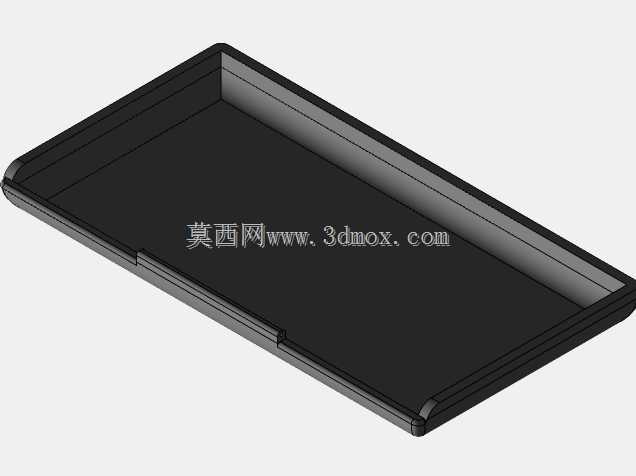

电路部分的安装空间预留于电极模块下方，下壳体内部设置3个M2规格的铜柱安装位，可直接固定PCB主控板，板载的调节旋钮、输出接口位置与壳体表面的开孔精准对齐，开孔边缘做0.5mm的倒角处理，避免按键操作时出现卡滞问题。上盖内表面蚀刻有设备操作说明与注意事项的标识位，采用模内注塑的方式成型，不会因为长期摩擦出现标识磨损脱落的问题，使用者打开设备即可看到操作指引，降低误操作概率。

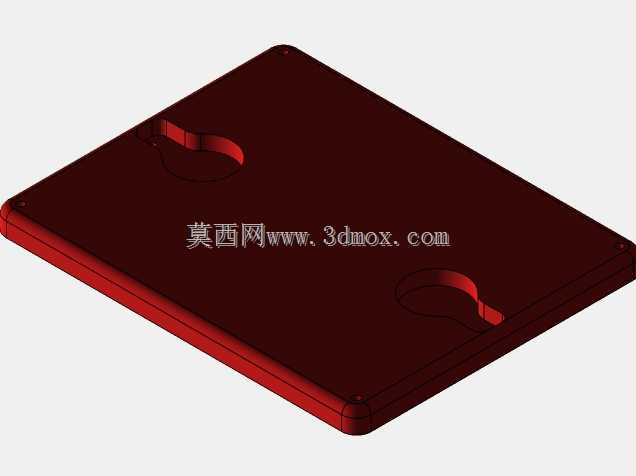

电极模块的接触面设计有0.8mm深的凹槽，可在收纳时将粘性电极片平整放置于凹槽内，避免电极片与壳体其他部位粘连，延长电极片的使用寿命，每个模块可收纳两片标准尺寸的50mm*50mm方形电极片，两个模块共可携带四片电极，满足3-5次的日常使用需求，无需额外配备电极收纳包。壳体的合模线设置于侧面居中位置，上下壳体的配合间隙控制在0.1mm以内，既保证开合顺畅，也能避免日常使用时灰尘、水渍进入设备内部，达到IP42级的基础防护等级，可应对日常使用中的少量泼溅与灰尘环境。

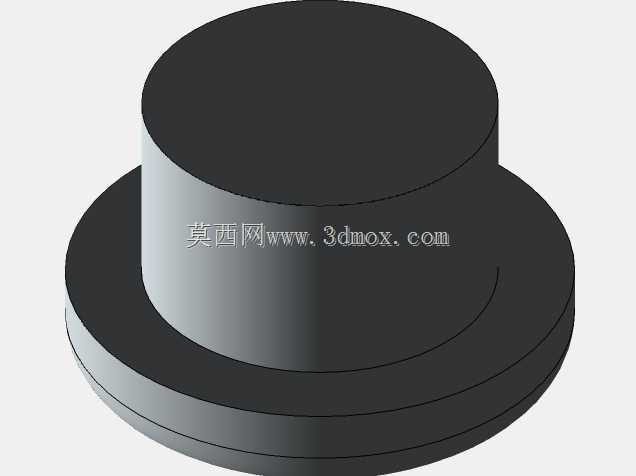

从结构可靠性角度出发，下壳体的四个边角位置设计有1mm厚的加强筋，距离边角5mm位置设置橡胶防滑垫的安装槽，粘贴橡胶垫后设备放置于桌面时不会出现滑动，同时跌落时橡胶垫可吸收部分冲击力，降低壳体碎裂的风险。转轴位置的壳体壁厚增加至2.5mm，避免频繁开合导致的转轴处断裂，经过1000次开合测试后，转轴阻尼仍可保持稳定，不会出现上盖自动闭合或者松动的问题。
