带旋转驱动结构的模块化刮挖作业执行端头

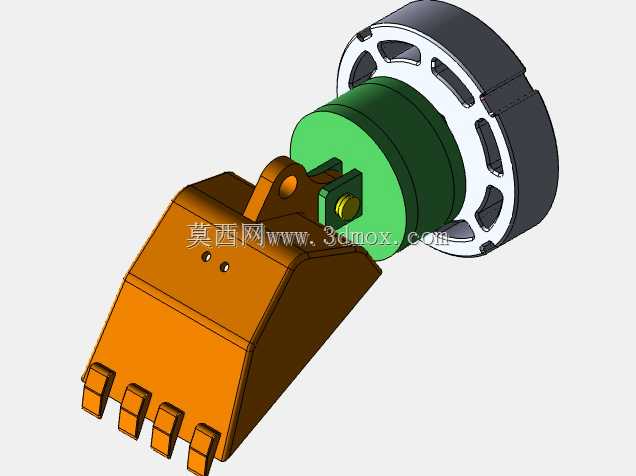

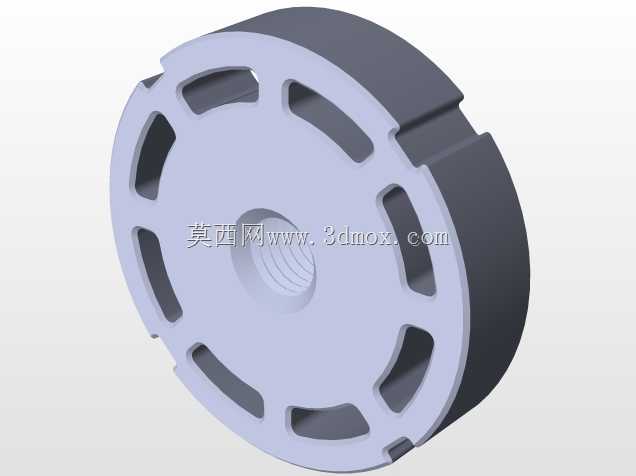

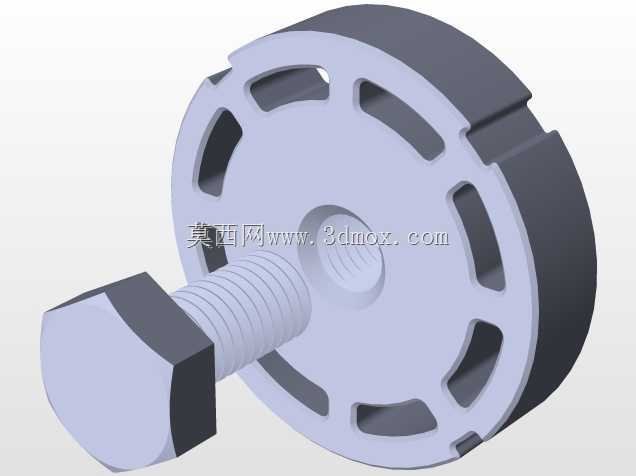

　　在狭小空间土方整理、线缆沟槽细整、硬质表层刮除这类精细化作业场景里，常规大型挖掘设备的铲斗受限于整体尺寸与动作幅度，很难完成毫米级的作业面修整，也无法适配小型行走载体、便携作业机械的搭载需求，这类带旋转驱动的模块化刮挖执行端头，正是为填补这类细分作业空白设计的。从结构布局来看，整个执行端分为驱动连接段与作业铲段两个核心部分，驱动连接段采用带镂空减重结构的法兰式安装基体，外圈的镂空槽并非单纯为了减重，每一处槽位的弧度与宽度都经过受力校核，既可以在保证基体径向承载能力的前提下降低整体自重，也能为驱动模块的走线、紧固件沉头安装预留空间，避免线缆、螺栓头突出基体轮廓造成安装干涉。

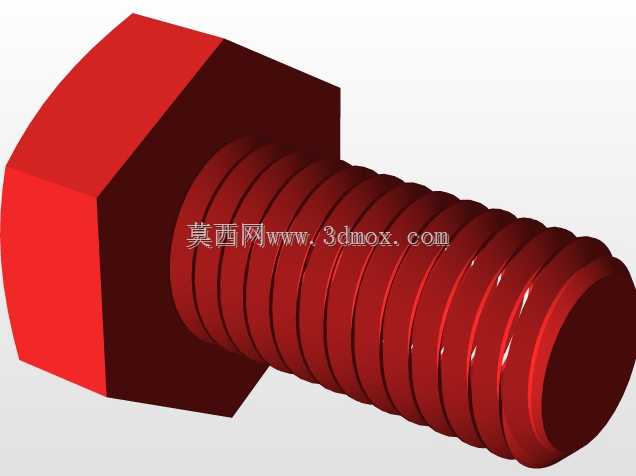

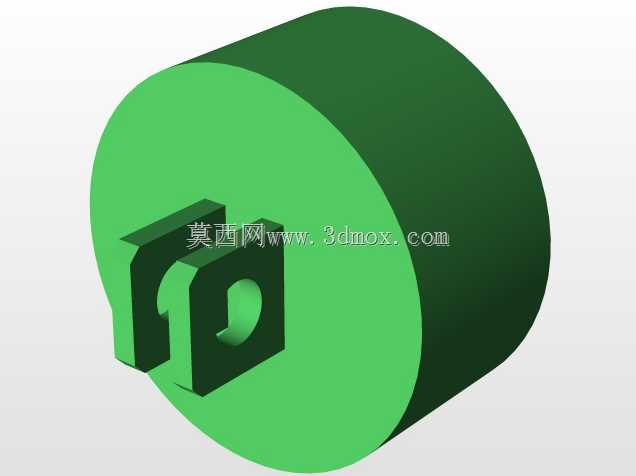

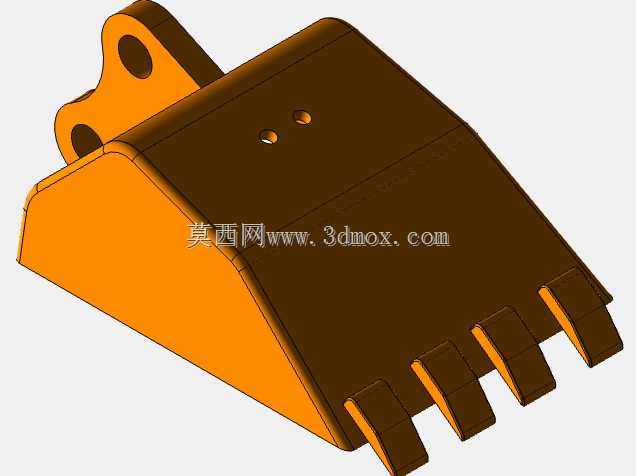

　　中间的绿色回转支承段承担扭矩传递功能，其端面的连接孔位采用等距圆周排布，适配标准的螺栓锁紧规格，安装时不需要额外定制转接件，就能直接和市面常见的直流减速驱动模块输出端对接，回转段的径向跳动公差控制在0.1mm以内，保证铲头作业时不会出现偏摆晃动，避免刮挖作业面出现凹凸不平的痕迹。前端的铲头部分采用类挖掘机斗齿的排布设计，四个突出的斗齿做了等距分布，齿尖的倒角角度经过反复调整，既可以在刮削硬质表层时减少切入阻力，也能在挖掘松散物料时避免物料从齿缝间过量漏出，铲头的内腔做了平滑过渡的弧面设计，没有突兀的直角结构，作业时物料可以顺着弧面滑入铲腔，不会在边角处堆积残留，减少作业后的清理工作量。

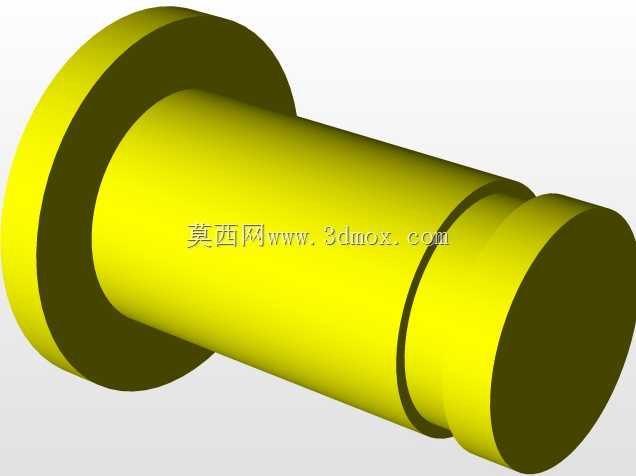

　　安装边界方面，整个执行端头的轴向总长度控制在紧凑范围内，驱动连接段的最大外径适配常规小型驱动模块的安装尺寸，安装座上预留的接线槽位可以容纳直径6mm以内的动力线缆，不管是搭载在小型履带行走机器人上做自动化沟槽修整，还是装在便携手动机械臂上做人工辅助的表层刮除作业，都不需要对原有设备的安装结构做大规模改造，只需要通过法兰面的螺栓锁紧，接好动力线就能直接投入使用。设计过程中特意将铲头与回转段的连接做成可拆卸式，销轴锁紧的结构可以在铲头磨损后快速更换，不需要拆解整个驱动模块，日常维护的效率比一体式结构提升不少，同时销轴的剪切强度经过校核，能够承受满铲负载下的冲击载荷，不会在硬质地层作业时出现销轴断裂的问题。

　　从实际作业适配性来看，这个执行端头的斗齿切入角度在回转至作业位置时刚好和地面呈最优切入角，不需要额外调整驱动模块的安装倾角就能获得不错的切入效果，铲头两侧的侧板做了加高处理，挖掘松散沙土、碎石时可以减少物料侧漏，刮削作业时侧板又能起到刮平基准面的作用，兼顾两种作业模式的使用需求。很多小型作业场景里，作业空间的宽度往往不足半米，大型挖机的铲斗根本无法进入，这个模块化端头的整体宽度控制得比较紧凑，能够在狭窄的管沟、设备间隙内完成刮挖作业，搭配不同扭矩的驱动模块，还能调整作业时的输出力矩，适配从软质土层刮平到硬质水泥残渣铲除的不同作业需求，不需要更换整个执行端，只需要调整驱动模块的输出参数就能覆盖更多作业场景。
