带载物挂载结构的四旋翼无人飞行器

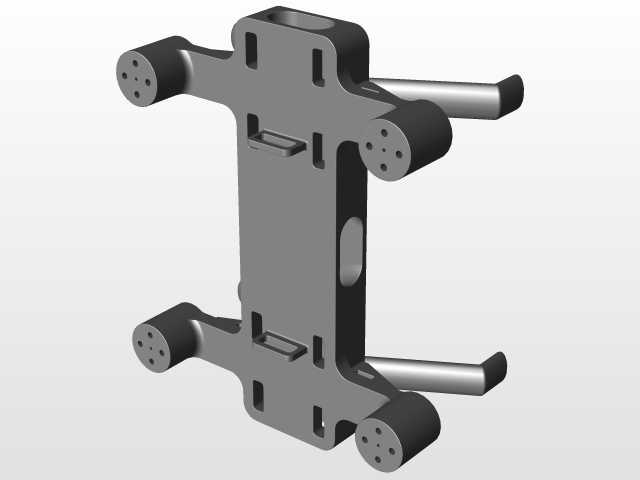

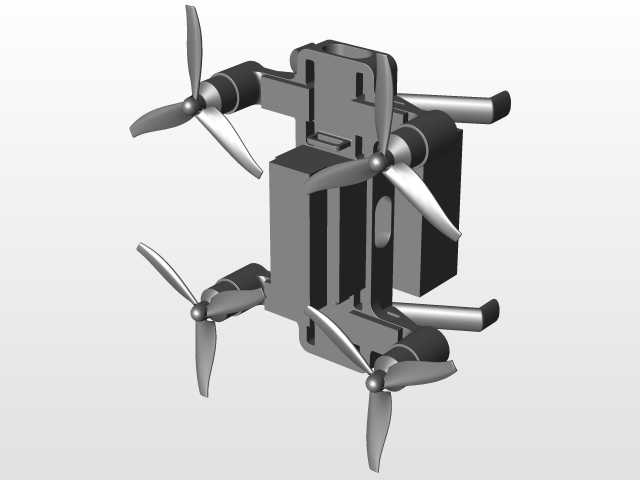

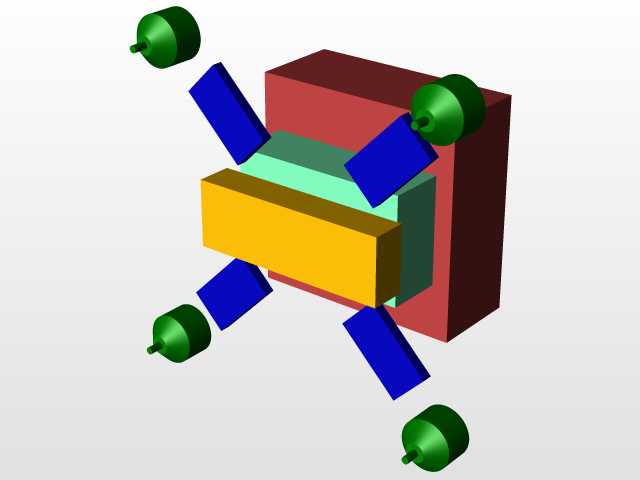

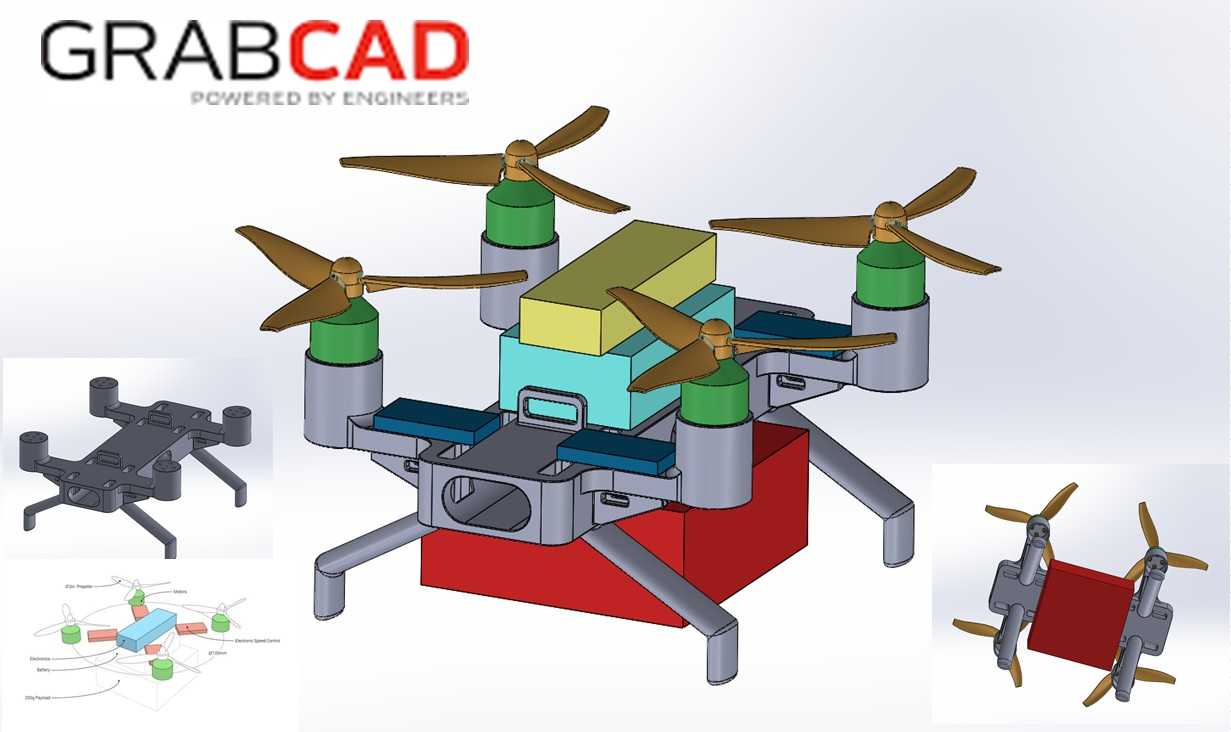

这款四旋翼无人飞行器的设计核心围绕小批量物资短途投送场景展开，区别于常规消费级航拍无人机的轻量化设计思路，整体机架采用中心承载式布局，将核心动力舱、飞控安装位、电池挂载区沿机架中心轴线分层排布，四个旋翼支臂从中心承载台向外等角度延伸，保证旋翼转动时的气流不会相互干扰，同时让整机重心始终落在旋翼升力的中心交汇点，降低飞控的姿态修正负荷。从安装边界来看，四个旋翼支臂的末端预留了标准的电机安装孔位，适配常用的22、23系列外转子无刷电机，支臂长度经过测算，在搭配9到10寸螺旋桨时，相邻桨叶的转动安全间隙能够保持在15毫米以上，避免大负载机动时桨叶碰撞的风险。起落架采用向外倾斜的支腿结构，支腿末端的支撑点向外扩展的范围超过旋翼的投影边界，不仅能在硬着陆时分散冲击载荷，还能在底部预留出足够的挂载空间，图中展示的红色块状挂载区就是专门设计的货舱固定位，能够通过绑带快速固定不同规格的标准货箱，不需要额外定制转接夹具，适配应急物资配送、小范围厂区物料转运、野外作业工具投送等实际场景。设计过程中特意将飞控、电调等电子元件的安装位设置在中心承载台的上层区域，和底部的货舱、电池区通过分层隔板隔开，避免挂载货物时的磕碰损伤电子元件，同时上层的元件安装位预留了通用的安装孔距，能够适配市面上主流的开源飞控与商业飞控硬件，不需要对机架进行二次打孔修改。支臂与中心台的连接位置做了局部加厚处理，能够抵消大载重起飞时支臂产生的弯曲应力，起落架支腿则采用了等强度的变截面设计，在保证支撑强度的前提下尽可能降低不必要的结构重量。旋翼的动力座部分做了圆柱形的加高设计，让螺旋桨的转动平面高于机架上层的元件与货物顶面，避免货物尺寸超差时触碰高速旋转的桨叶，同时加高的动力座也能给电调留出足够的散热空间，长时间大负载飞行时不会出现电调过热降功率的问题。整机的所有结构连接位都设计了对应的定位止口，组装时不需要额外的工装定位就能保证四个支臂的安装角度一致，降低组装过程中的形位公差，减少后续飞行调试的工作量。
