航空用双拱架式火箭支撑固定装置

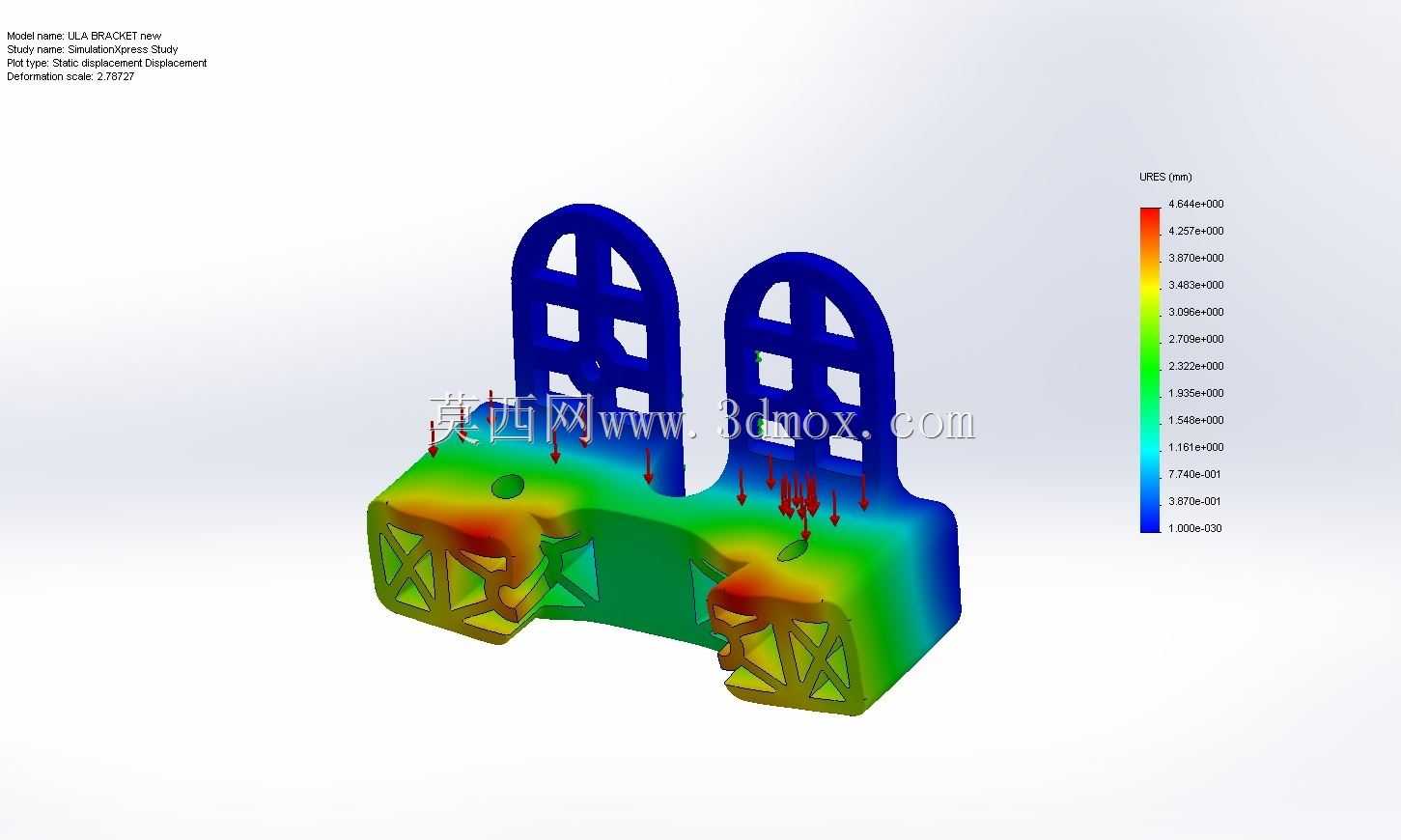

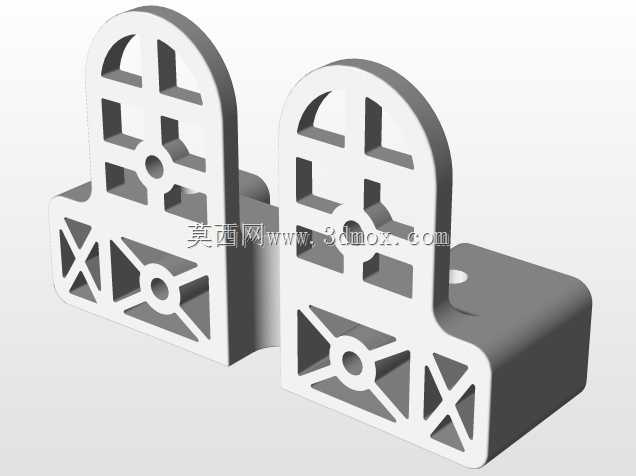

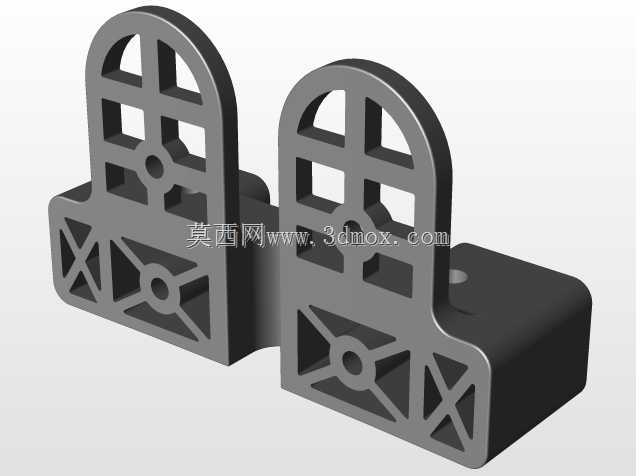

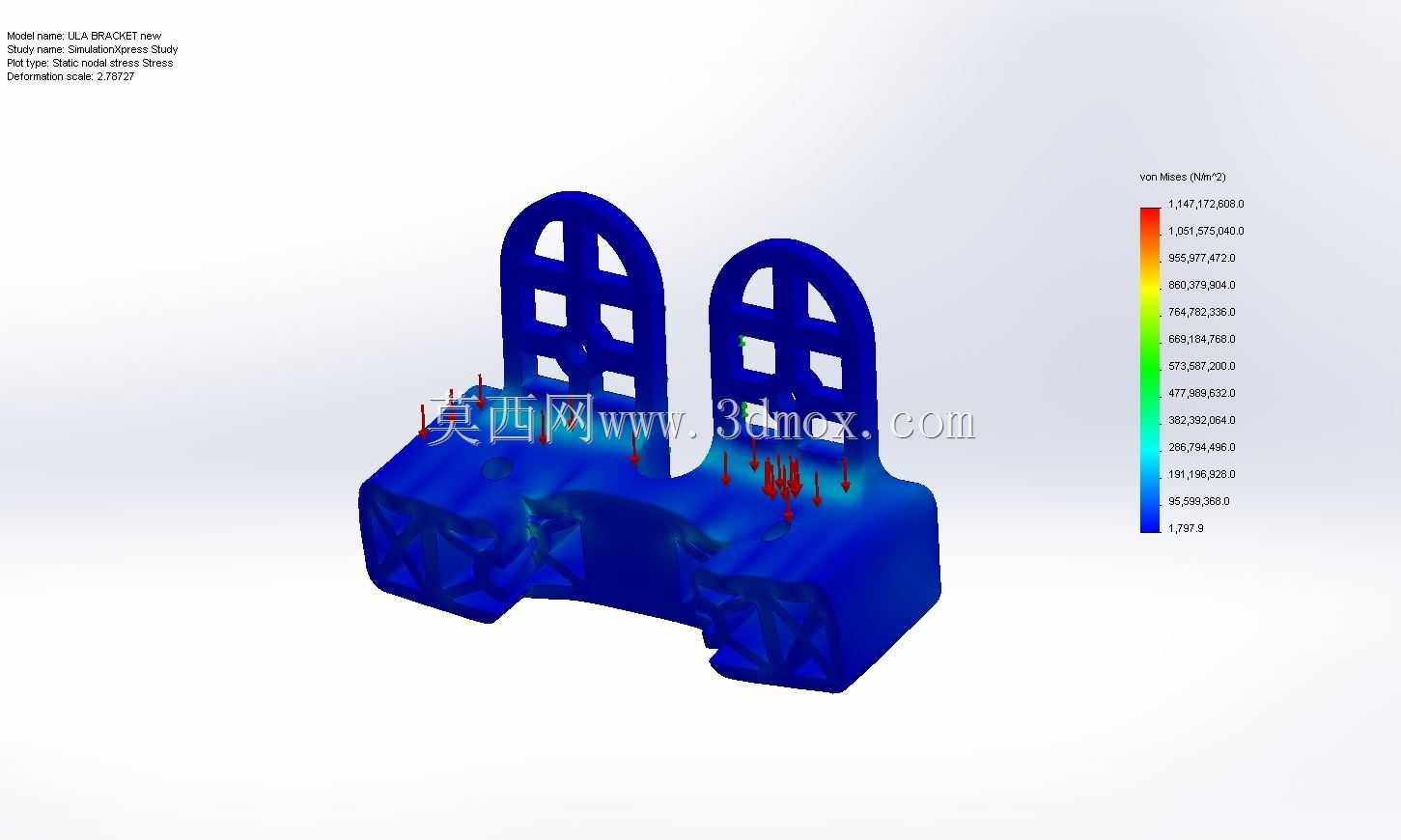

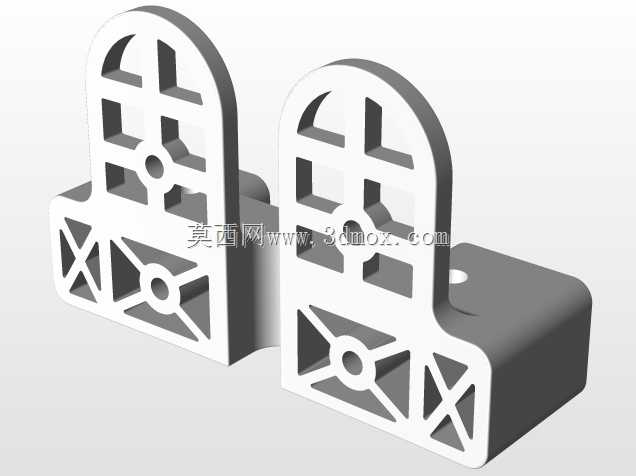

在地面火箭测试、小型探空火箭发射准备的作业场景中，这类双拱架支撑结构是承担箭体径向定位与载荷传递的核心工装部件，区别于常规的包带式抱紧结构，该装置采用分体式双立架搭配一体式承载底座的构型，能够在不包覆箭体周向大面积区域的前提下，为箭体提供稳定的侧向支撑，预留出足够的传感器布线、管路连接以及检测操作的作业空间，适配地面静态点火测试、箭体部段装配对接等多类作业场景的使用需求。从结构受力逻辑来看，两个对称布置的拱形立架并非单纯的造型设计，拱型的轮廓能够将箭体传递来的垂直载荷、测试过程中产生的振动冲击载荷沿着拱架的筋条路径均匀分散到底座的整个承载平面，避免局部应力集中导致的结构形变，立架上开设的方格型镂空结构，是在保证结构整体刚度满足承载要求的前提下，尽可能削减构件自身重量，降低工装整体的移动、调平难度，同时镂空区域也可作为捆绑固定带的穿设位，适配不同直径规格的箭体固定需求。底座部分采用的是下凹式弧面贴合设计，与箭体外圆面的接触区域做了加宽处理，增大接触面积以降低接触面的压应力，避免箭体表面的防护涂层在装夹过程中被压损，底座两侧的延伸边预留了标准的螺栓安装孔位，可直接与地面测试台架、发射架的安装基准面通过螺栓刚性连接，安装边界能够适配多数通用地面测试台的T型槽间距规格，不需要额外制作过渡转接板。设计过程中针对立架与底座的连接区域做了局部加厚处理，通过有限元应力云图可以看到，该区域是整个结构的应力集中点位，加厚处理后能够将峰值应力控制在材料许用应力范围之内，保证反复装夹使用过程中不会出现连接部位开裂、形变超差的问题。立架顶部的圆弧轮廓与箭体的接触位置做了倒圆角处理，避免尖锐棱边接触箭体造成表面损伤，整个结构的受力路径经过多轮迭代优化，在保证承载能力满足小型火箭支撑要求的同时，尽可能压缩了构件的整体轮廓尺寸，减少工装自身占用的操作空间，方便测试现场的多设备协同布置。这类支撑结构不需要复杂的调节机构，依靠加工精度保证定位尺寸的一致性，装夹操作流程简单，能够大幅缩短箭体地面准备阶段的装夹定位时间，适配批量测试作业的效率要求。
