单眼造型卡通创意机器人结构设计

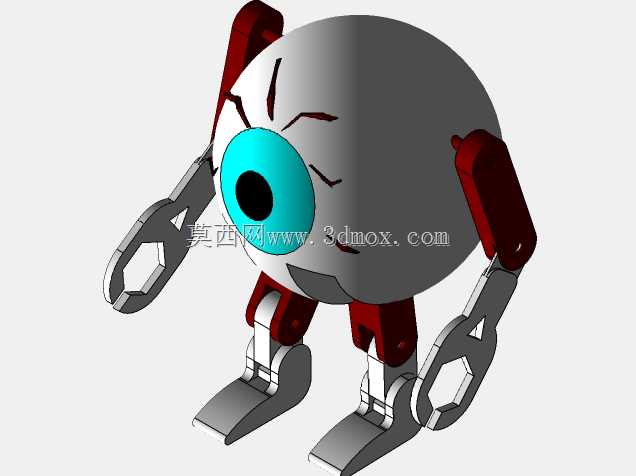

这款创意机器人采用球形主体作为核心承载结构，将视觉感知模块集成在球体正面的单眼区域，区别于常规多传感器外露的工业机器人布局，在保证核心感知元件安装空间的前提下，大幅压缩了主体部分的无效体积。肢体部分采用模块化分段设计，上肢末端集成扳手式夹持结构，可适配小尺寸零件的抓取、拧动等操作场景，既可以作为科教演示场景中的实操载体，也能在文创展示、科普互动装置中作为动态展示单元使用。下肢采用双足支撑结构，关节处设置多组转动副，预留了舵机安装位与走线槽，可直接加装微型驱动元件实现行走、肢体摆动等动作，足部做了加宽平底设计，静态放置时无需额外支撑结构即可保持稳定，降低了展示场景的安装门槛。设计过程中优先考虑了零件的可加工性，球形主体采用薄壁壳体结构拆分，可通过3D打印或者注塑工艺实现批量生产，肢体部分的红色结构件与银灰色结构件做了明确的分件处理，装配时通过卡扣与定位柱配合即可完成组装，无需额外粘接工序，降低了装配难度。上肢的扳手状末端做了内六角轮廓的镂空处理，除了造型辨识度之外，实际使用时可直接对应标准规格的六角螺母、螺栓完成拧动操作，兼顾了造型创意与实用功能。关节连接处的转动范围做了物理限位设计，避免动作过程中出现结构干涉，同时在转动副位置预留了0.2mm的装配间隙，保证转动顺畅的同时不会出现松垮晃动的问题。整体结构没有复杂的曲面异形件，所有零件的拔模角度都控制在1.5度以上，适配常规的模具加工工艺要求，不管是做单件手板验证还是小批量量产都能控制加工成本。在安装边界上，整体站立状态下的占地范围仅为足部投影的矩形区域，不需要额外预留过大的周边操作空间，适合放置在桌面级展示台、科教实验台等空间有限的场景中使用，主体球体内部预留了足够的空腔，可以容纳控制板、电池等电子元件，不需要额外外置控制盒，整体外观完整性更强。
