工业除尘喷粉柜集尘单元结构设计

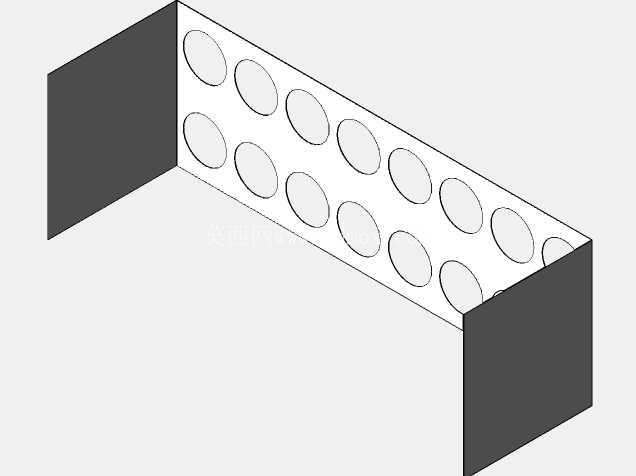

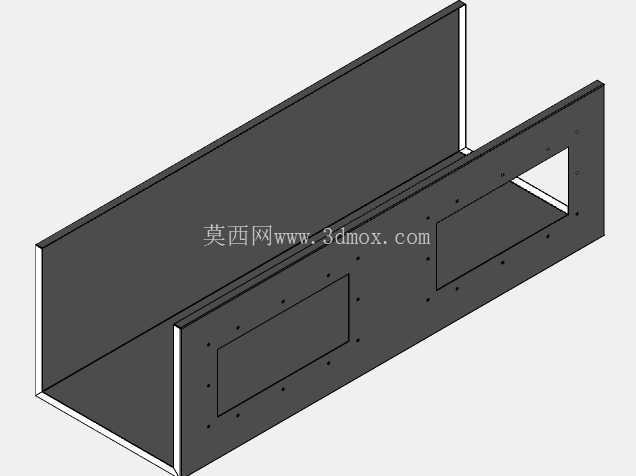

　　主体腔体上方预留了多组圆形滤芯安装位，一共8个标准滤芯安装孔呈两排排布，孔位尺寸适配常规的工业除尘滤筒，安装后可以直接卡入密封胶圈，不需要额外做焊接固定，后期更换滤芯只需要从上方抽出即可，维护时不需要拆解主体结构。腔体侧面预留了方形的电气安装腔，用来安装脉冲反吹的控制模块、压差检测元件以及风机接线端子，这个腔体和集尘腔做了密封隔断处理，避免粉尘进入电气区域造成元件短路或者接触不良。两侧的立式安装边是用来和喷房侧板或者车间工位的固定支架连接的，安装边上预留了长条形的调节孔，可以根据现场安装的高度差做上下30mm范围内的位置微调，不需要重新打孔，适配不同高度的操作台面安装需求。这套结构针对小型工件喷涂作业的粉尘收集需求设计，主要适配桌面级或工位级的手动喷粉、补喷作业场景，常见于五金小件加工、定制化金属工件表面处理的车间工位，用来解决喷涂过程中漆雾、粉末飘散的问题，避免作业区域粉尘浓度超标，同时减少粉料浪费，回收过喷的粉末原料。从结构布局来看，主体采用斜切式进风端面设计，进风口朝向作业人员操作侧做了15度左右的倾角处理，作业时工件放置在进风口前方的操作位，携带粉末的气流会顺着斜切面自然进入集尘腔，不会在操作面形成紊流反弹，避免粉末扑向作业人员。

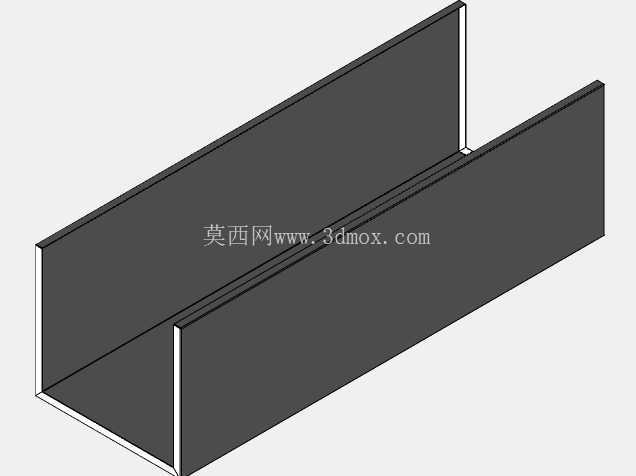

　　底部的折边结构做了双层折弯处理，既可以作为集尘抽屉的安装导轨位，也能增强整个腔体的结构刚性，避免风机运行时的振动造成腔体共振发出异响，集尘抽屉抽出方向朝向操作侧，清理收集的粉尘时只需要拉开抽屉即可，不需要探入设备内部。设计时特意将滤芯安装位的中心距做了等距排布，相邻滤芯之间的间距保持在滤芯直径的1.2倍，保证反吹时每个滤芯的表面都能得到均匀的喷吹力度，不会出现局部积粉堵塞的情况。进风斜面上没有设置额外的导流板，是因为小型工位的处理风量不大，气流流速控制在0.8m/s以内时，靠腔体本身的扩容减速就能让大颗粒粉尘直接沉降到下方集尘腔，减少滤芯的过滤负荷。

　　整个结构的板材选用2mm厚的冷轧钢板折弯成型，所有拼接位置都采用连续焊接打磨处理，保证腔体的密封性，避免含尘气流从焊缝位置泄漏。安装边界方面，整套单元的宽度控制在800mm以内，深度不超过600mm，立式安装边的高度为450mm，不需要占用过大的车间空间，可以直接固定在现有工作台的侧边，也可以搭配独立支架作为移动式除尘工位使用。气流组织上，含尘气体从斜前进风口进入腔体后，首先经过扩容减速，大颗粒粉尘在重力作用下落入底部集尘抽屉，细小粉末随气流向上经过滤芯过滤，洁净空气从滤芯中心进入上方的净气腔，再通过侧边的风机接口排出，脉冲反吹系统按照设定的间隔时间从滤芯内侧向外喷吹高压气体，将附着在滤芯外表面的粉末吹落至集尘抽屉，保证滤芯的过滤阻力维持在稳定区间，不需要频繁停机清理。

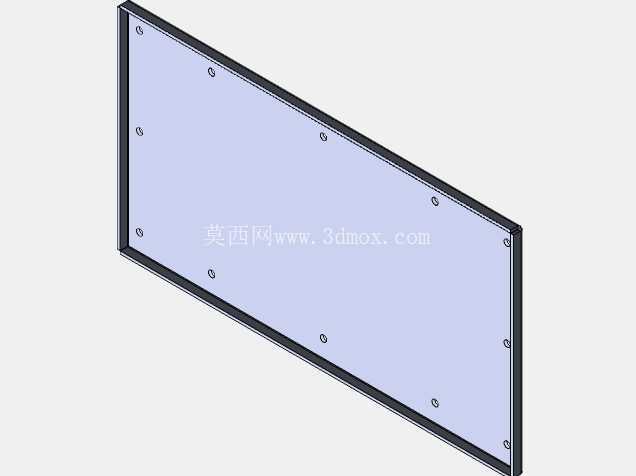

　　在实际使用场景中，这套结构可以单独作为小工件补喷工位的除尘装置，也可以多组拼接组成更长的喷粉作业线，拼接时只需要将相邻单元的立式安装边对齐用螺栓固定即可，共用一套风机和反吹系统，灵活适配不同长度的作业需求。结构上没有设计复杂的运动部件，整体可靠性高，日常维护只需要定期清理集尘抽屉、检查滤芯的堵塞情况即可，不需要专业人员进行复杂的调试。针对粉末喷涂的特性，所有结构边角都做了圆角过渡处理，避免出现尖锐边角造成粉末堆积，清理时可以用压缩空气直接吹扫，不会有清洁死角。电气腔的门板做了密封胶条设计，防护等级达到IP54，即使在喷涂作业的高粉尘环境下也能保证内部电气元件的稳定运行。
