多工位螺丝供料机架结构设计方案

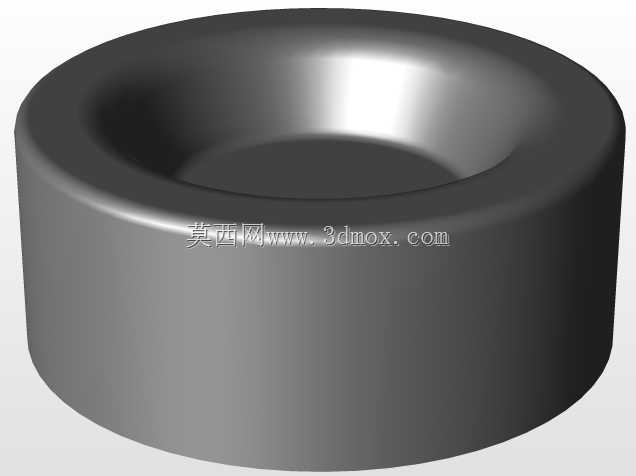

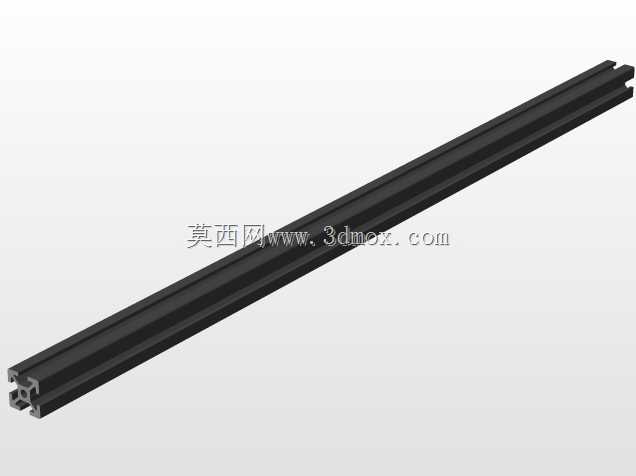

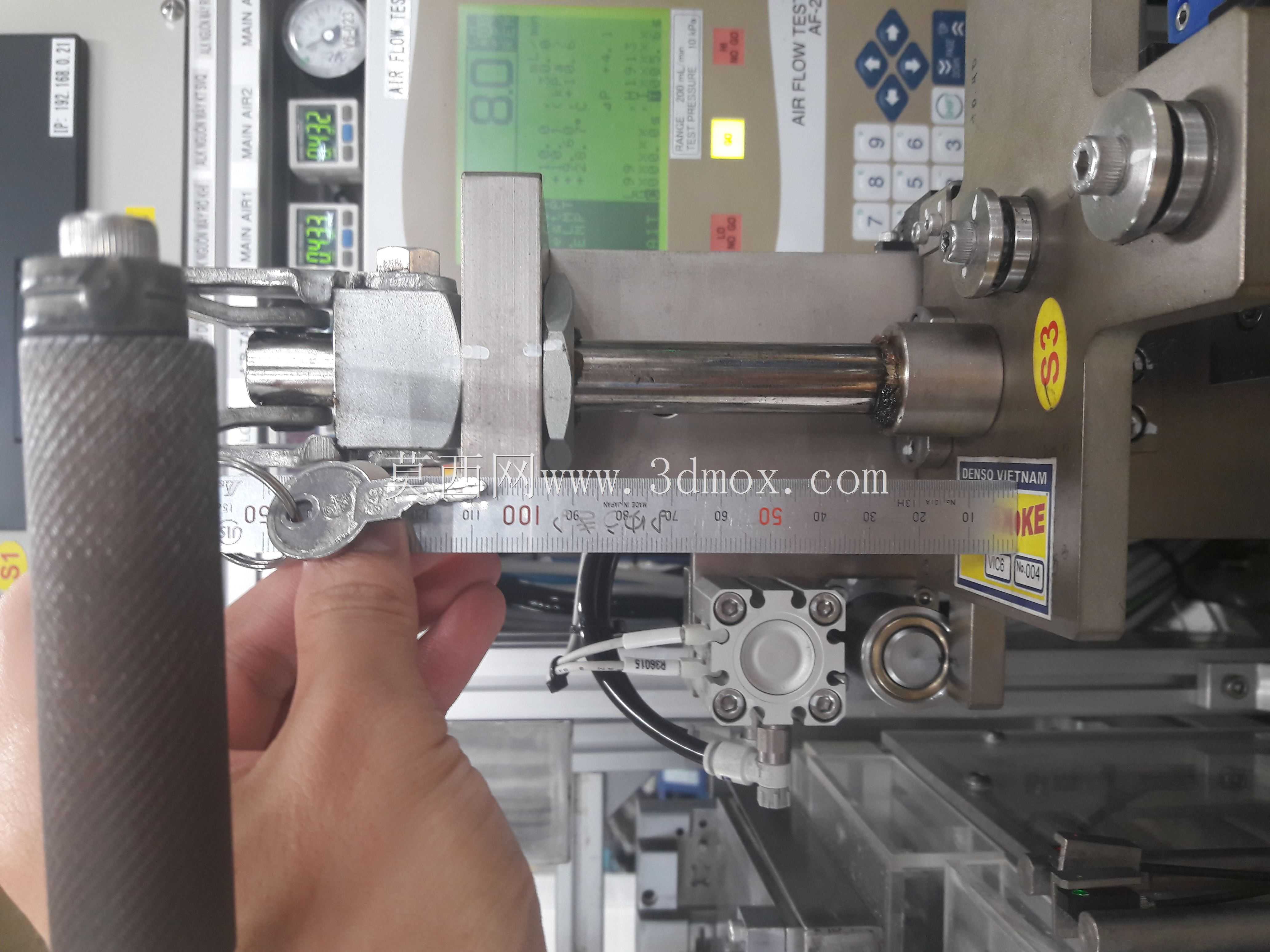

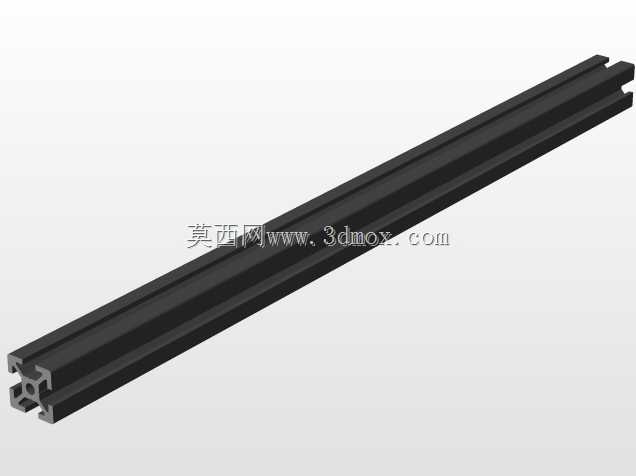

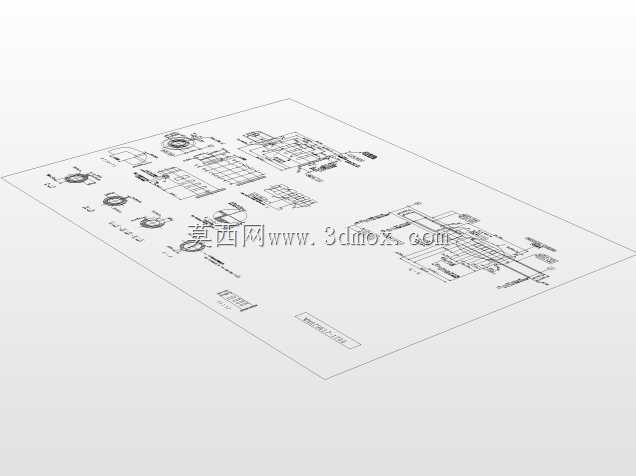

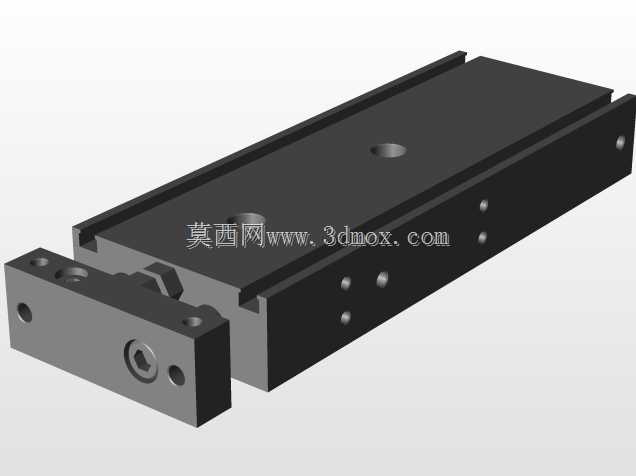

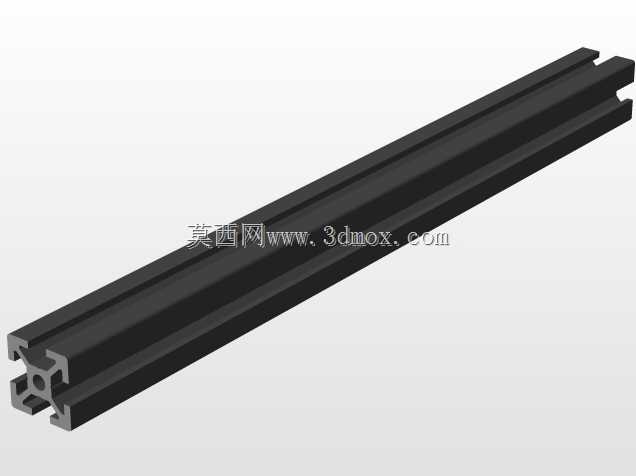

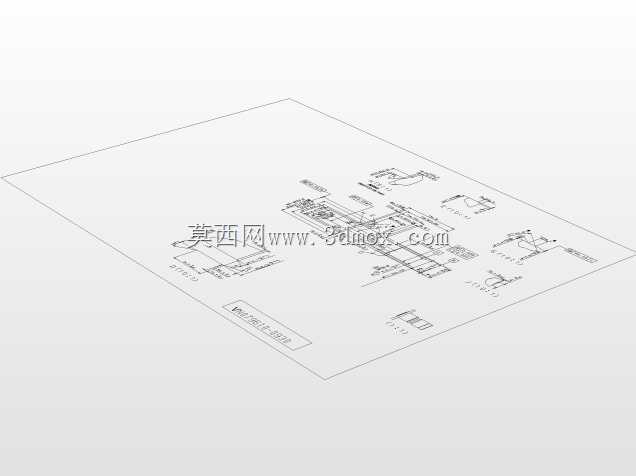

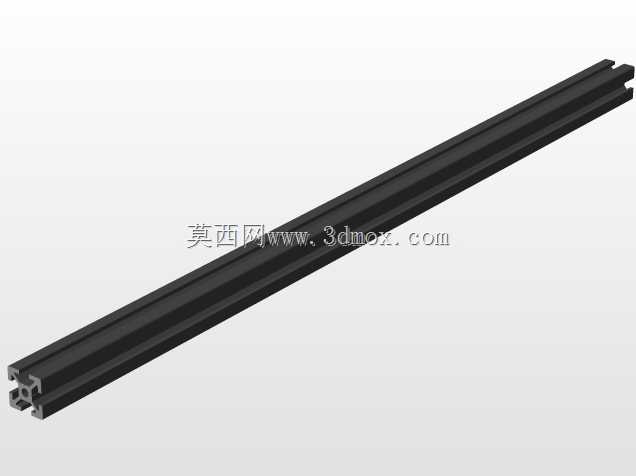

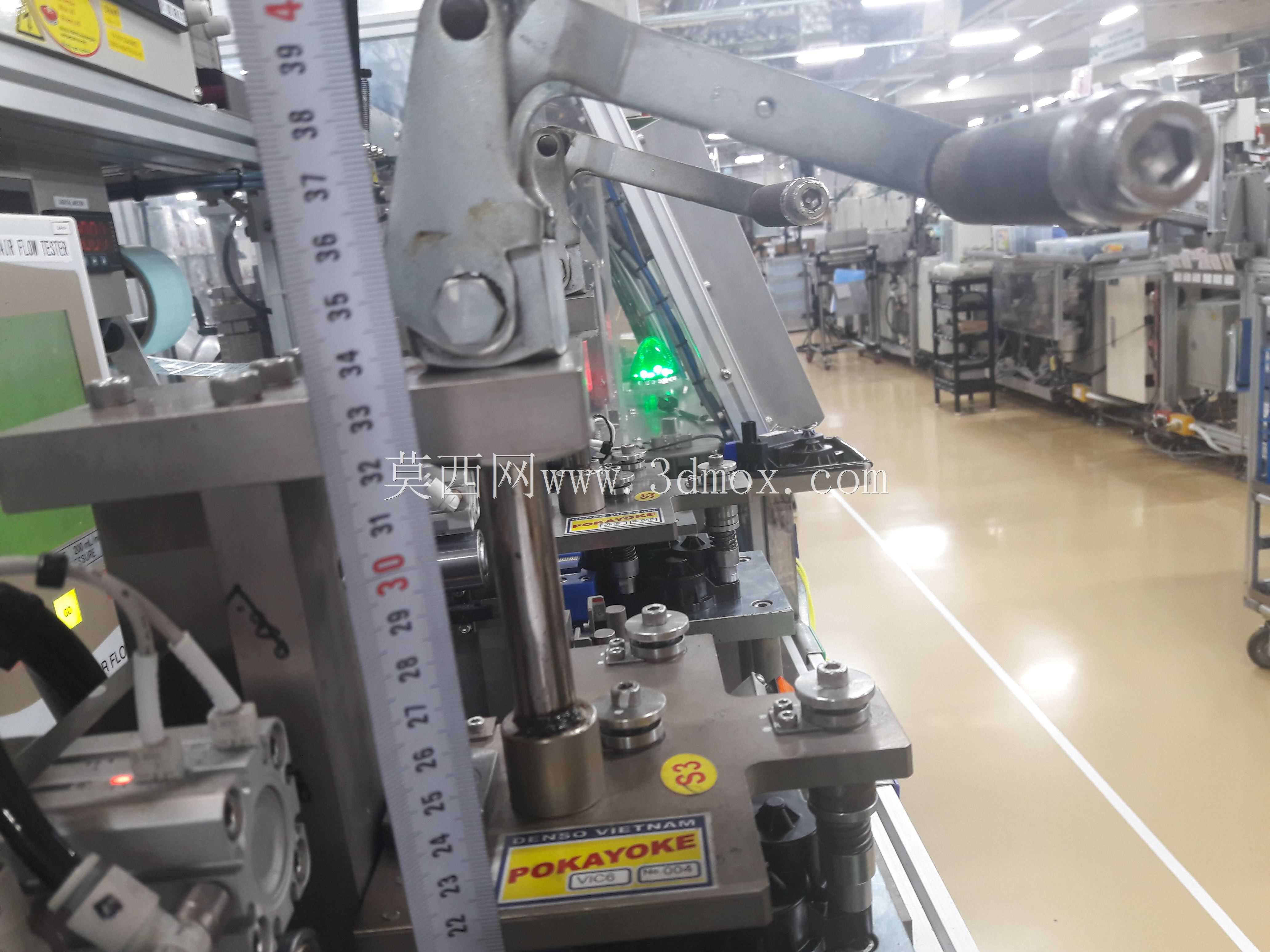

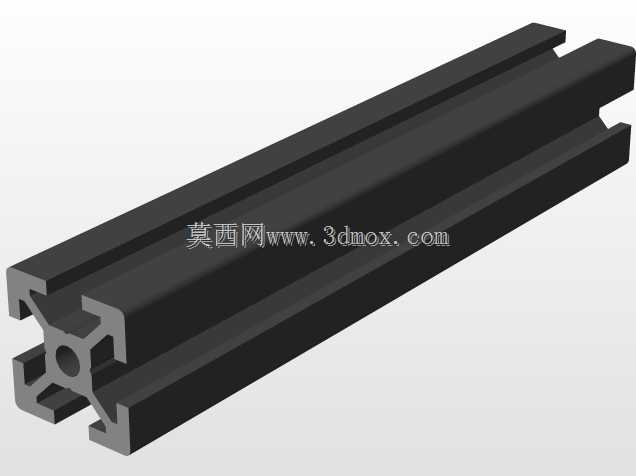

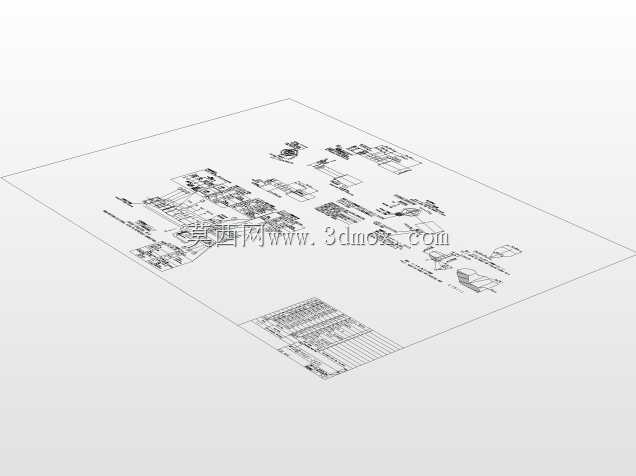

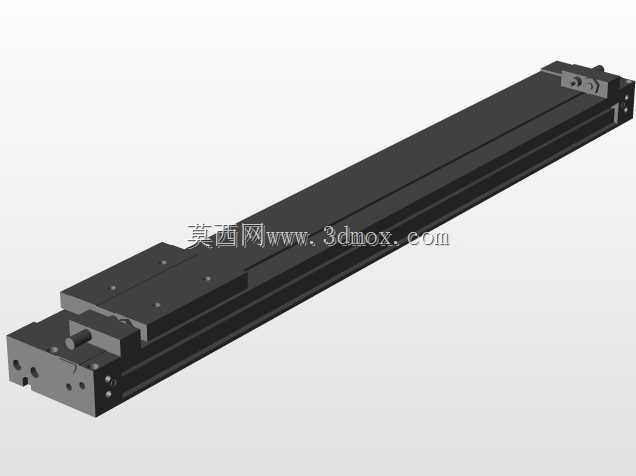

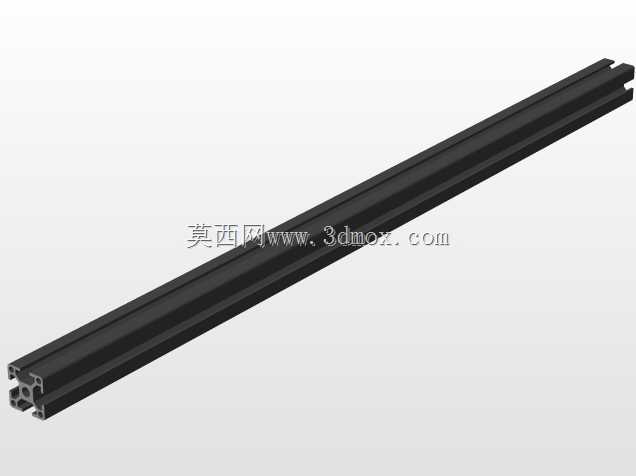

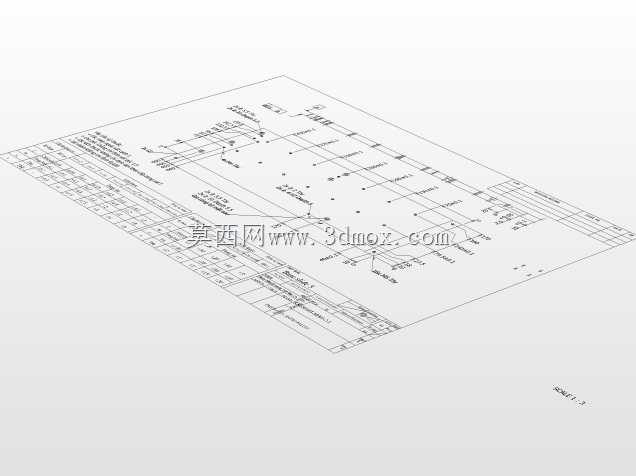

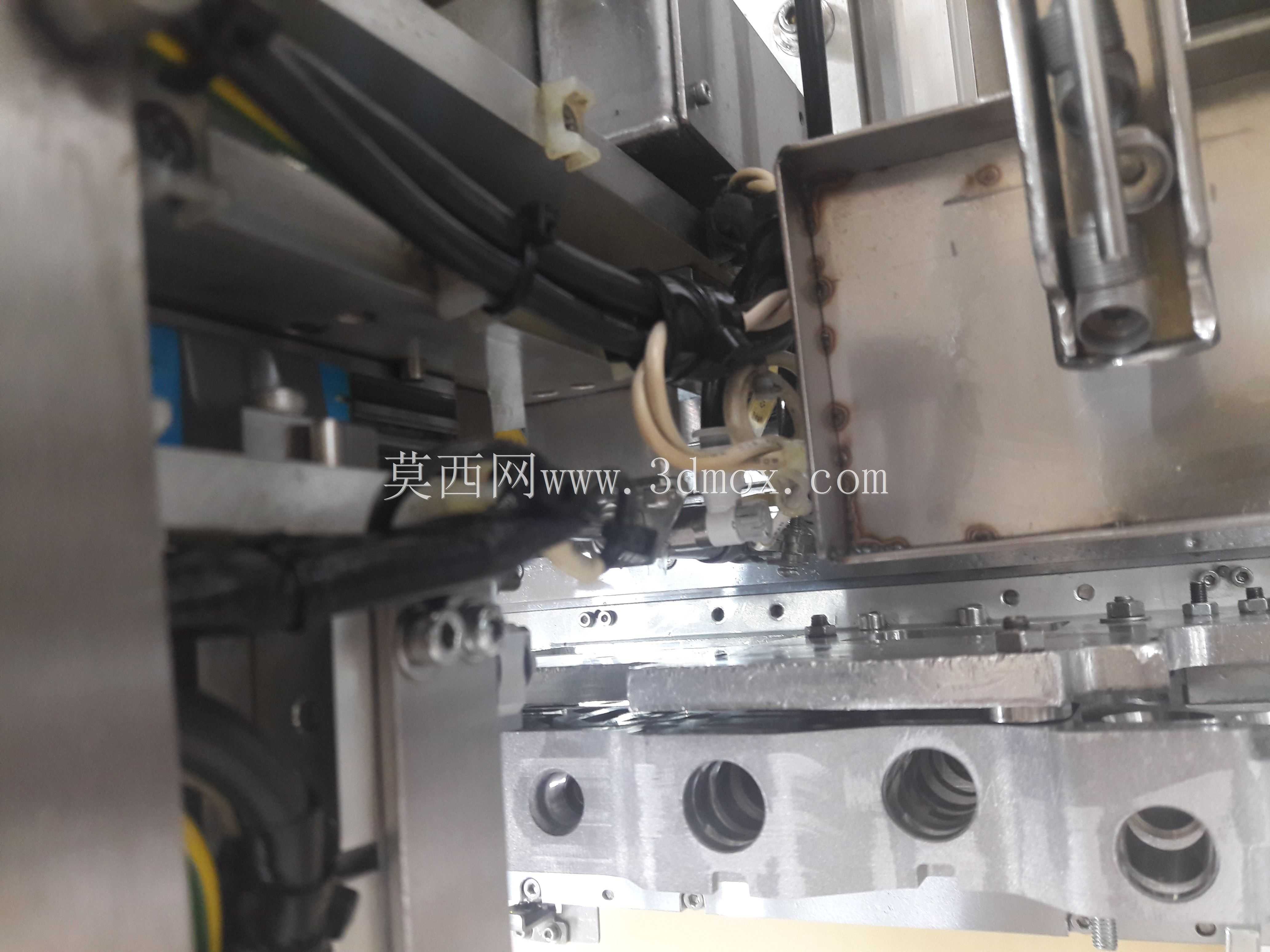

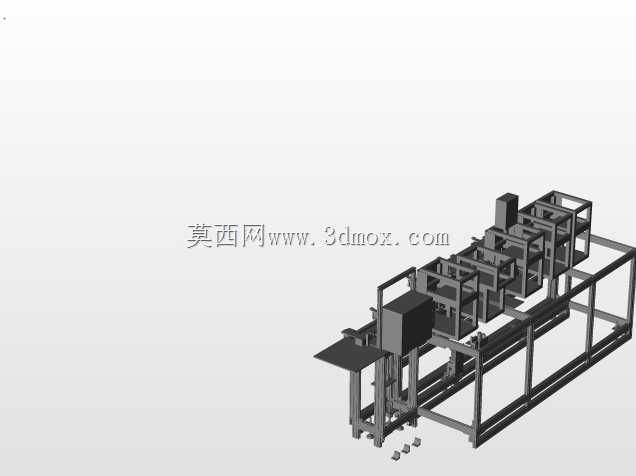

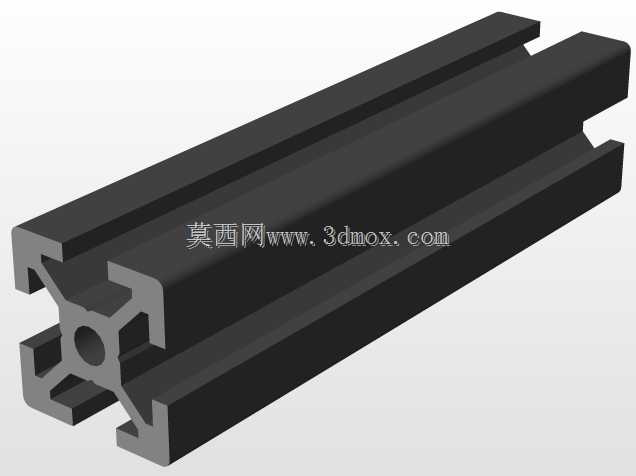

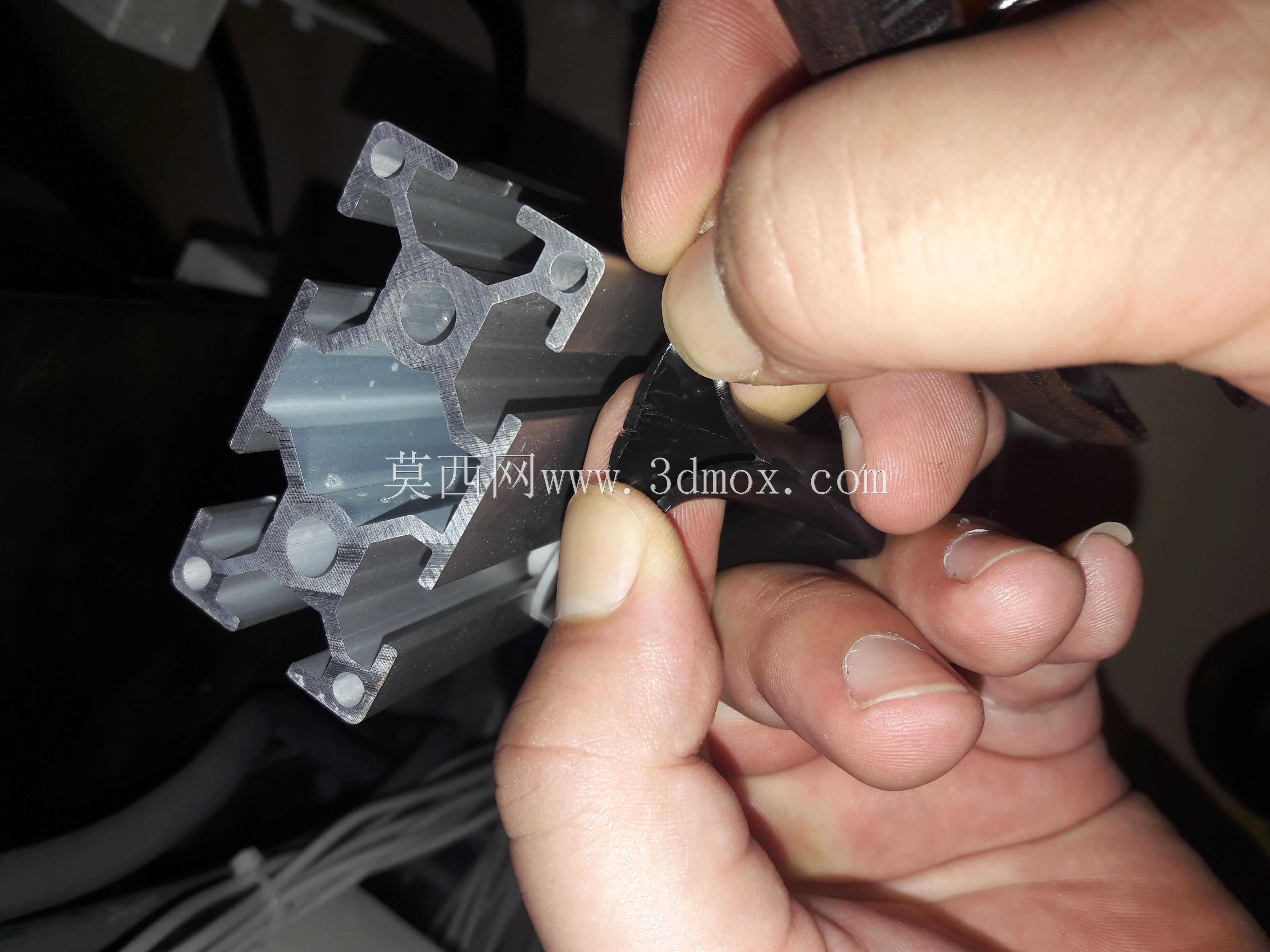

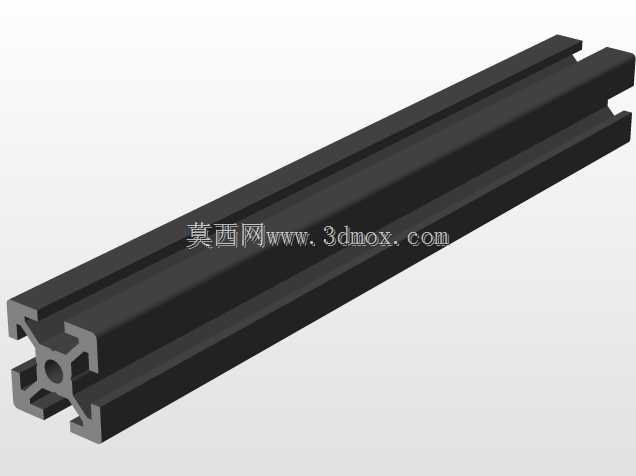

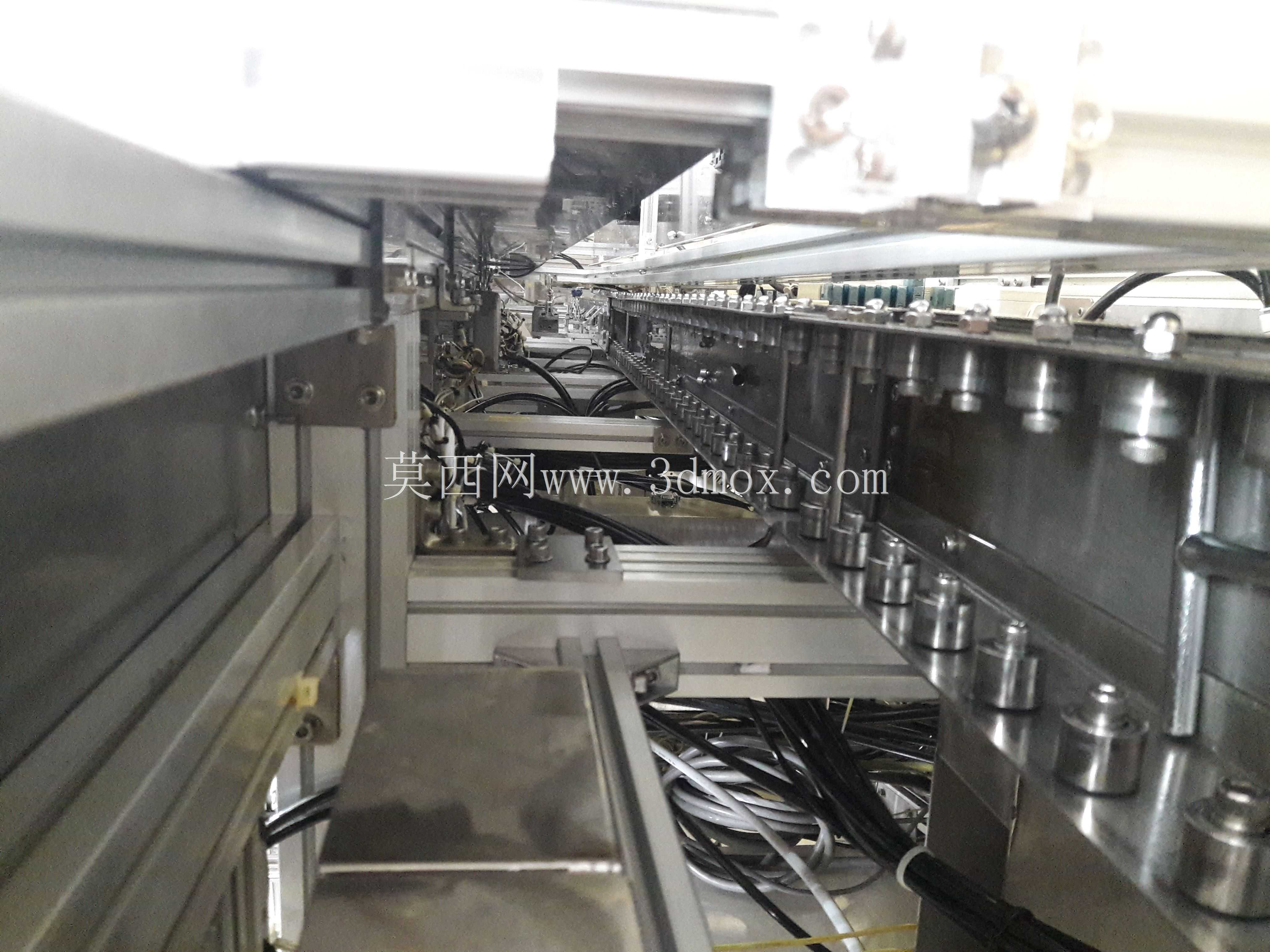

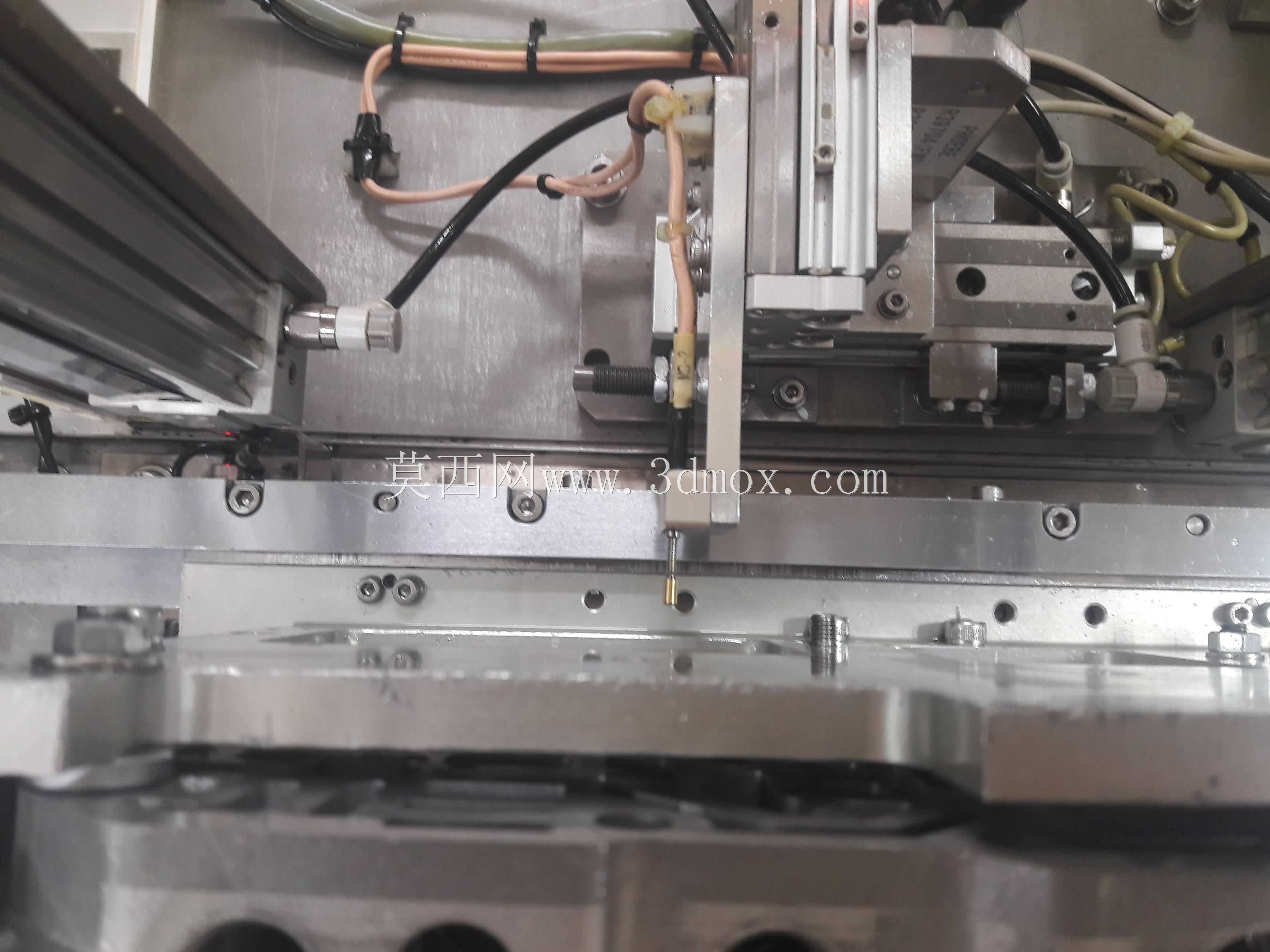

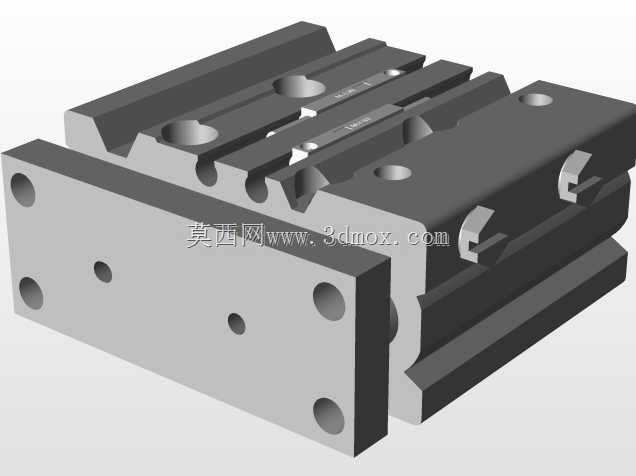

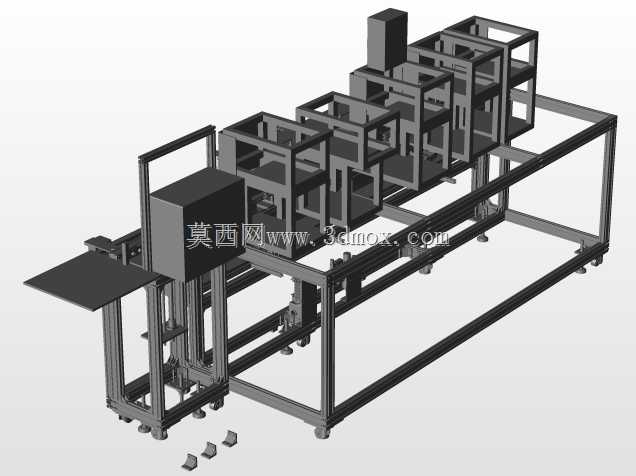

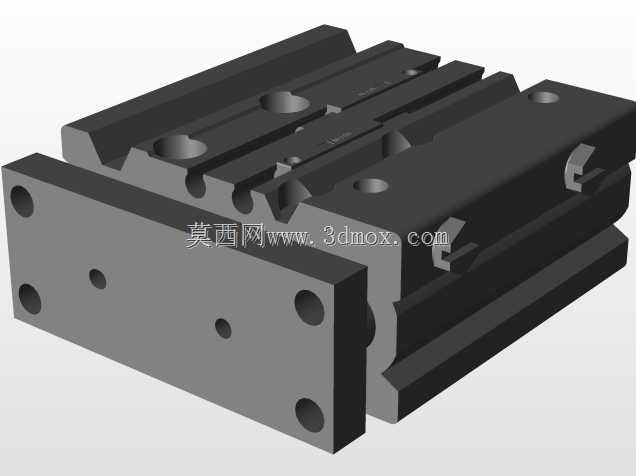

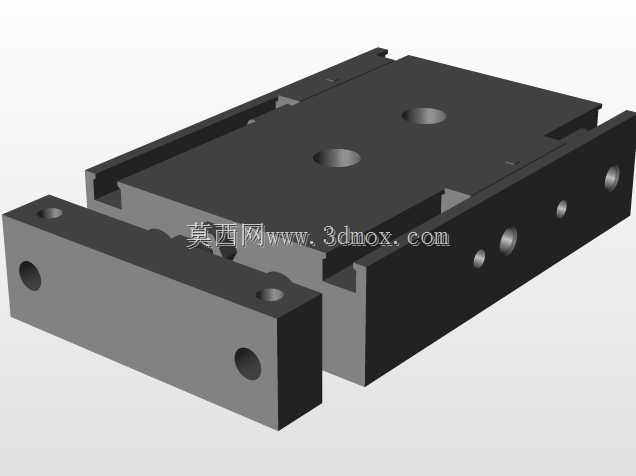

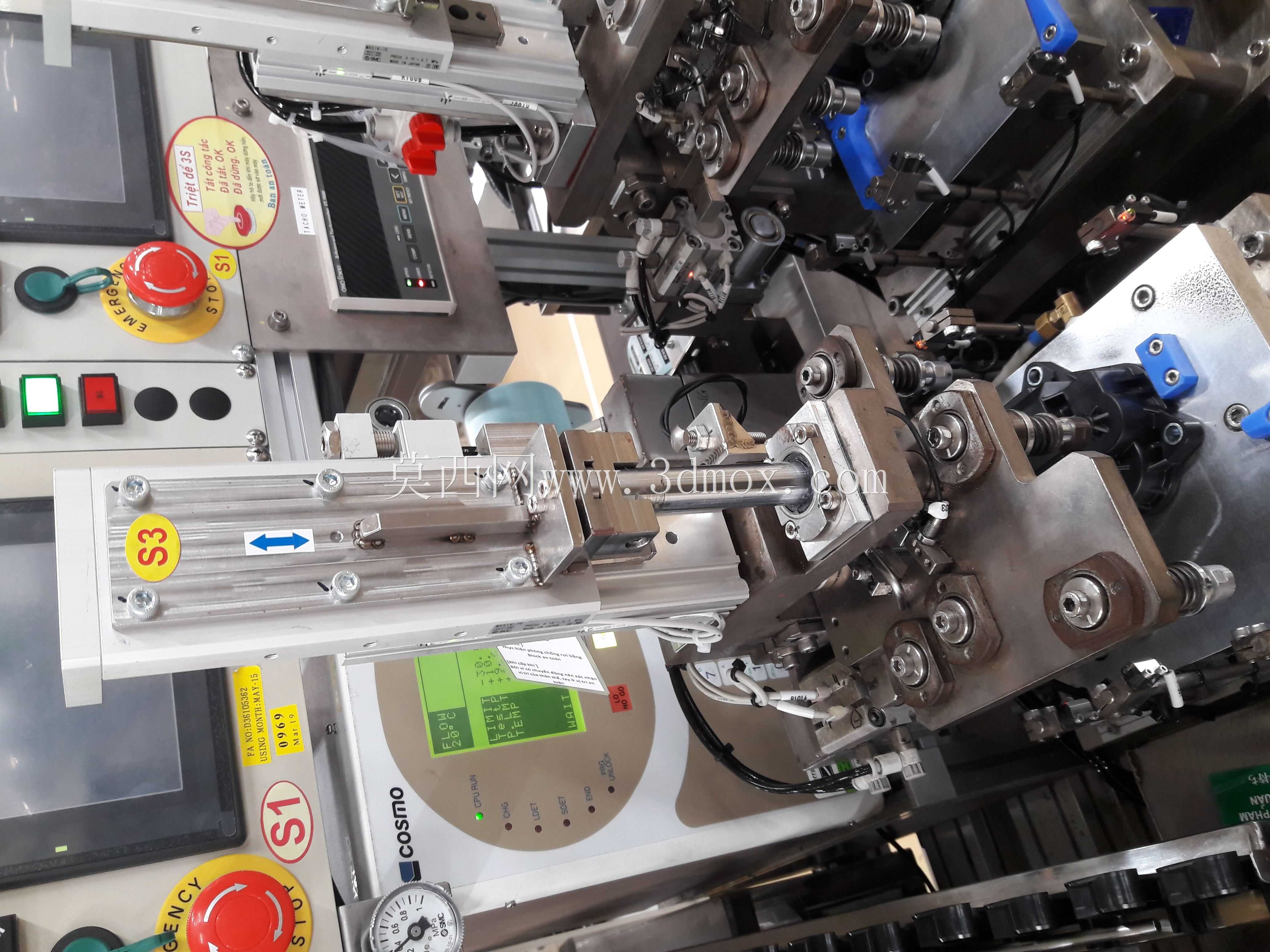

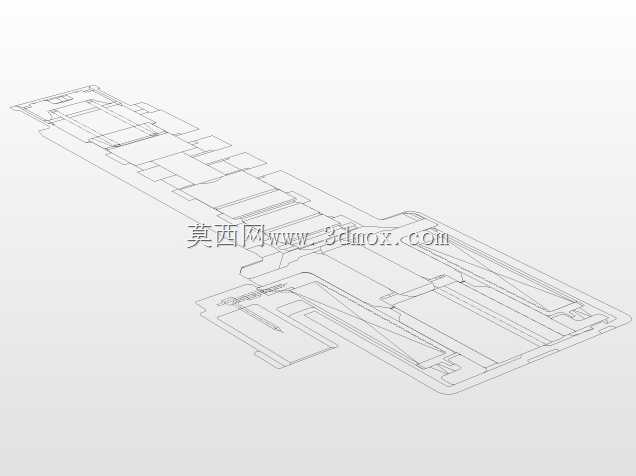

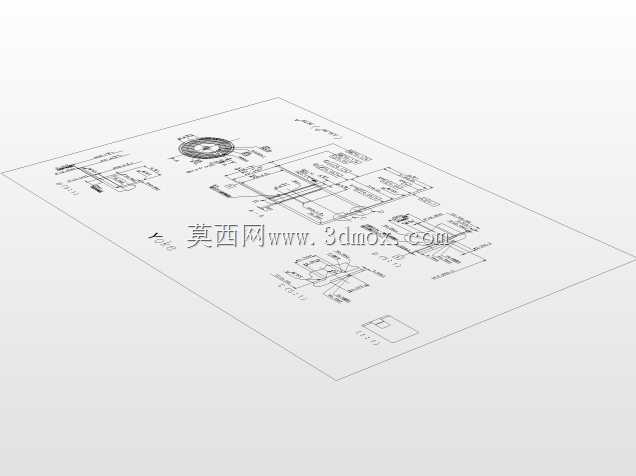

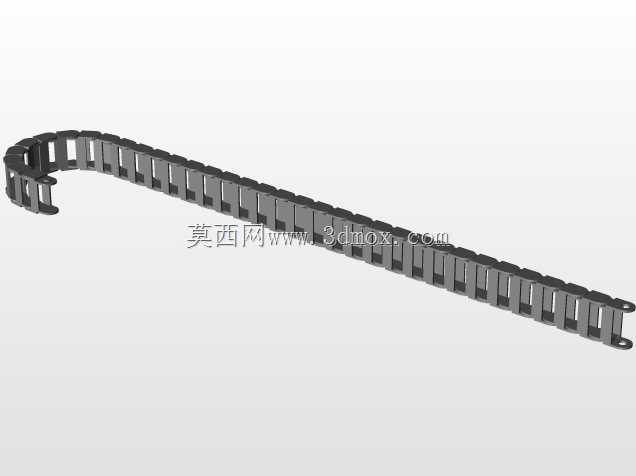

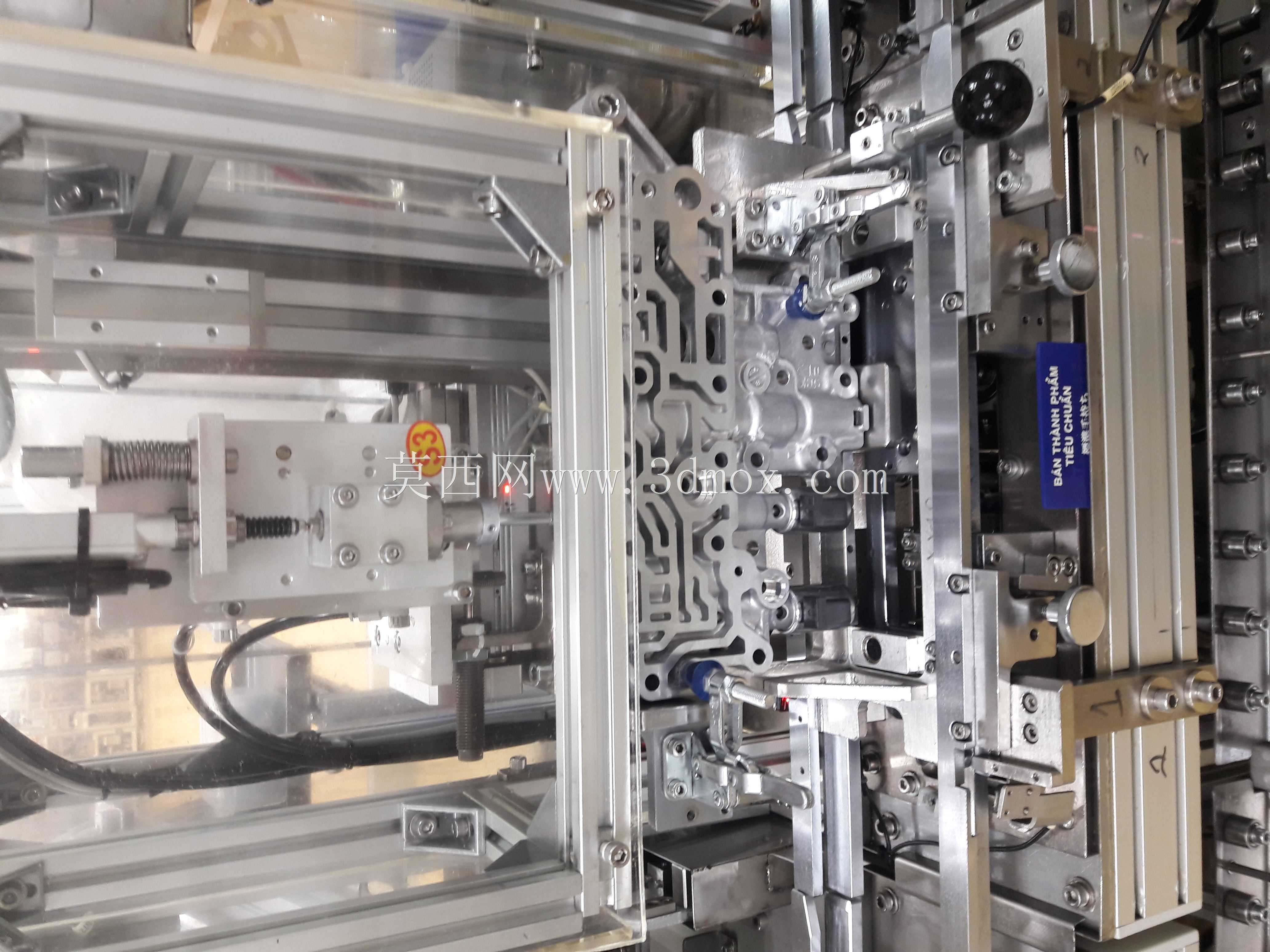

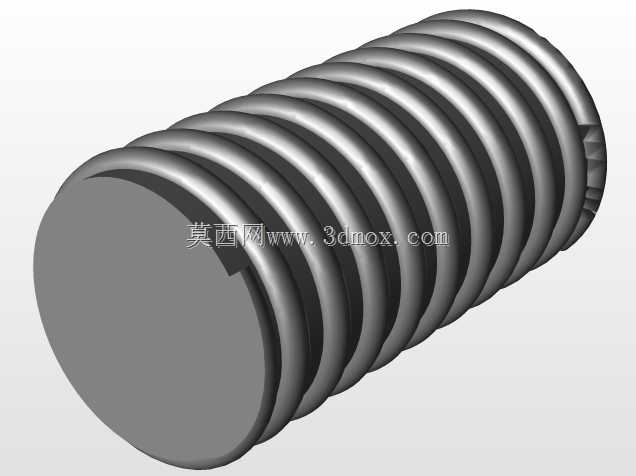

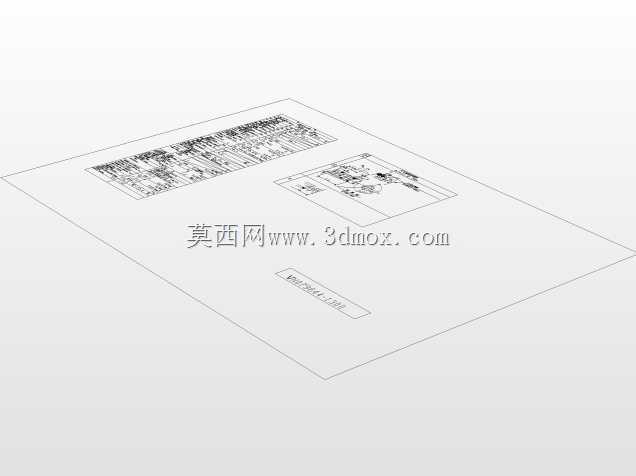

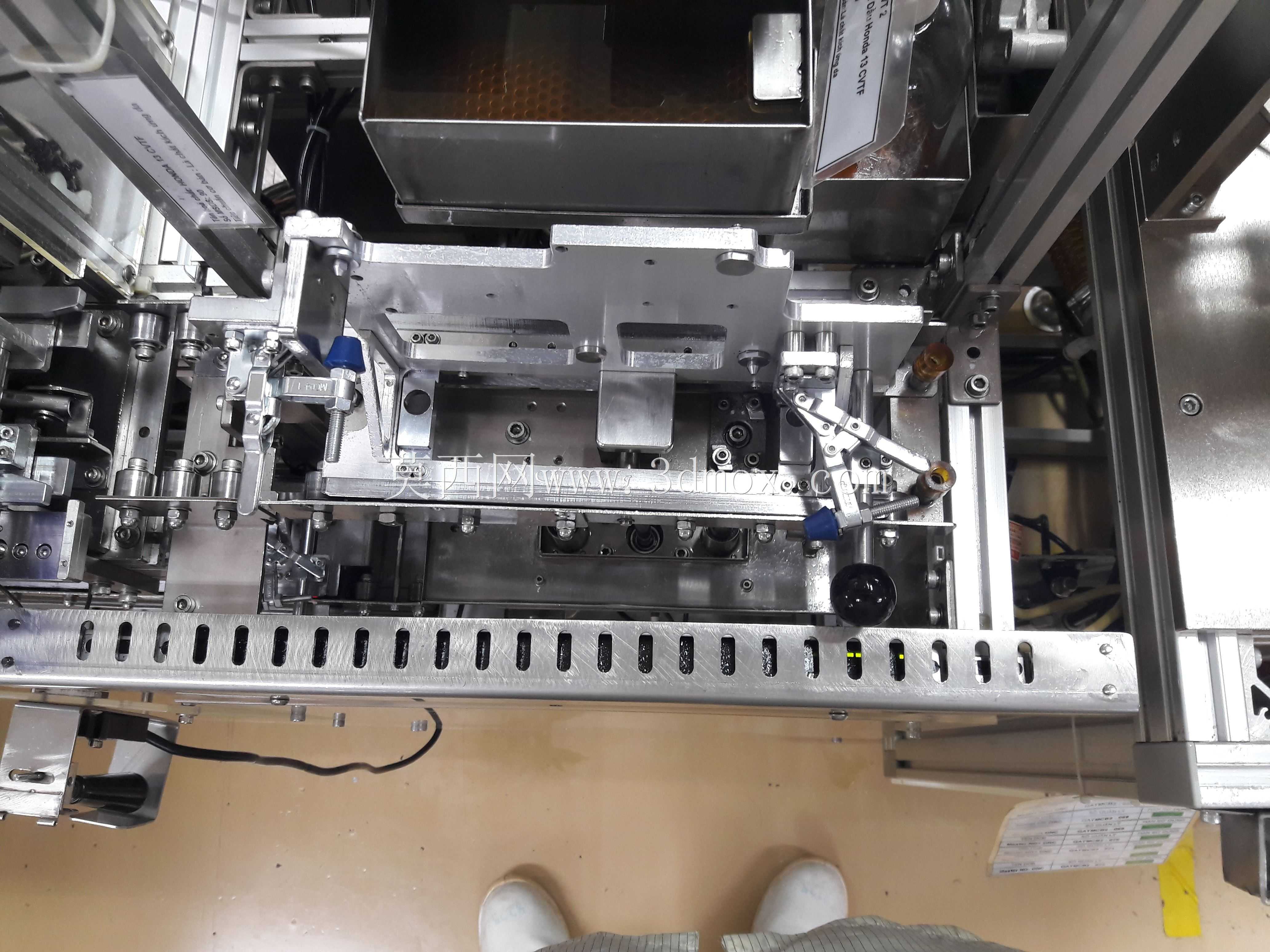

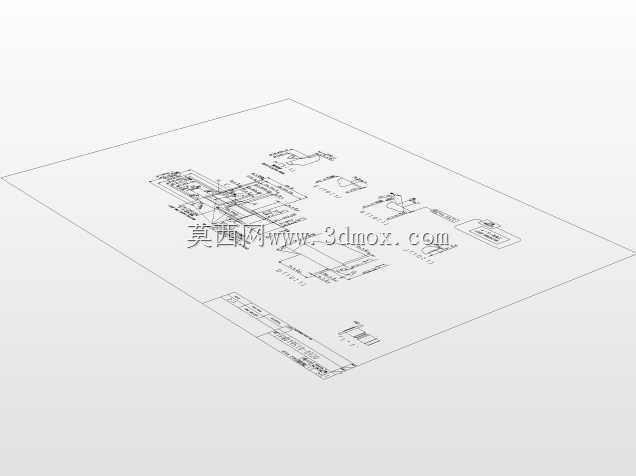

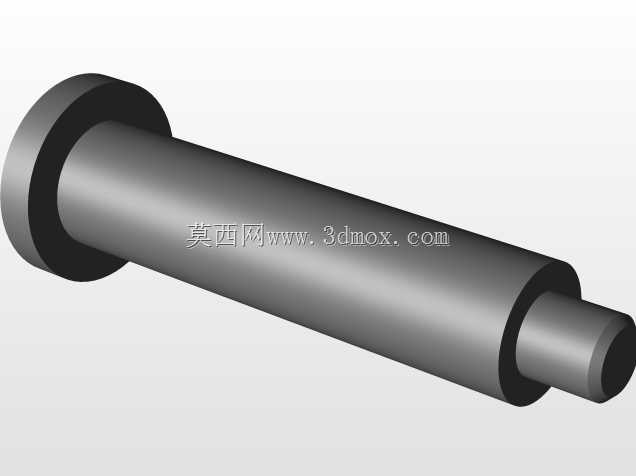

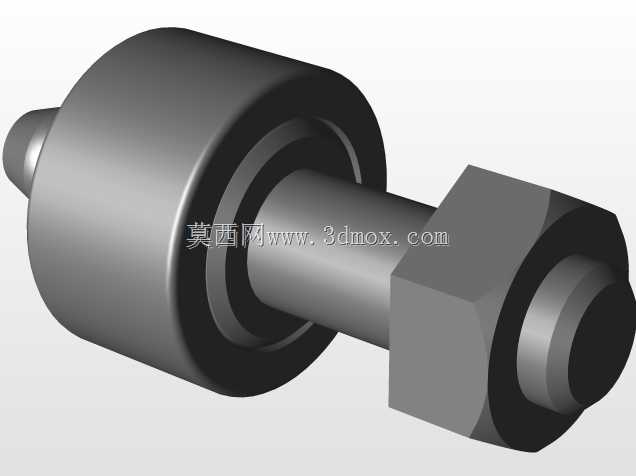

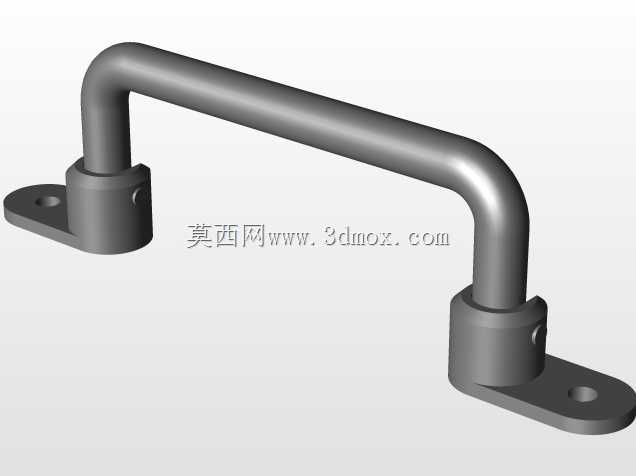

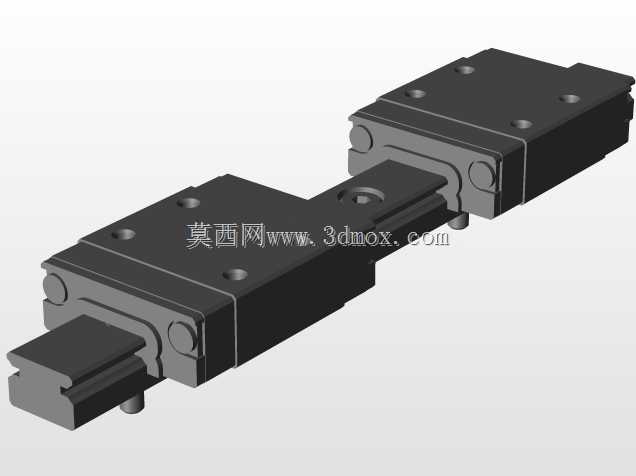

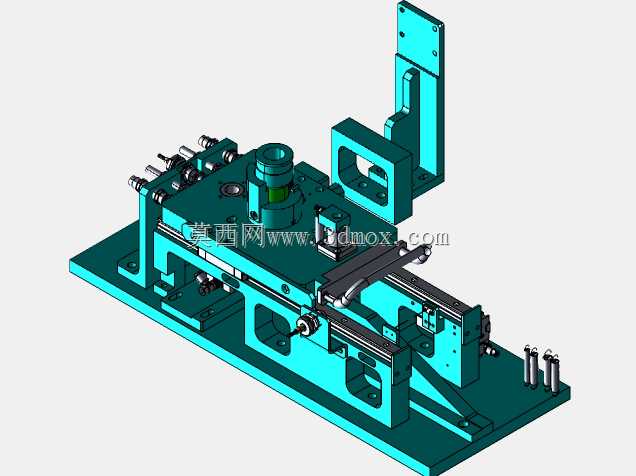

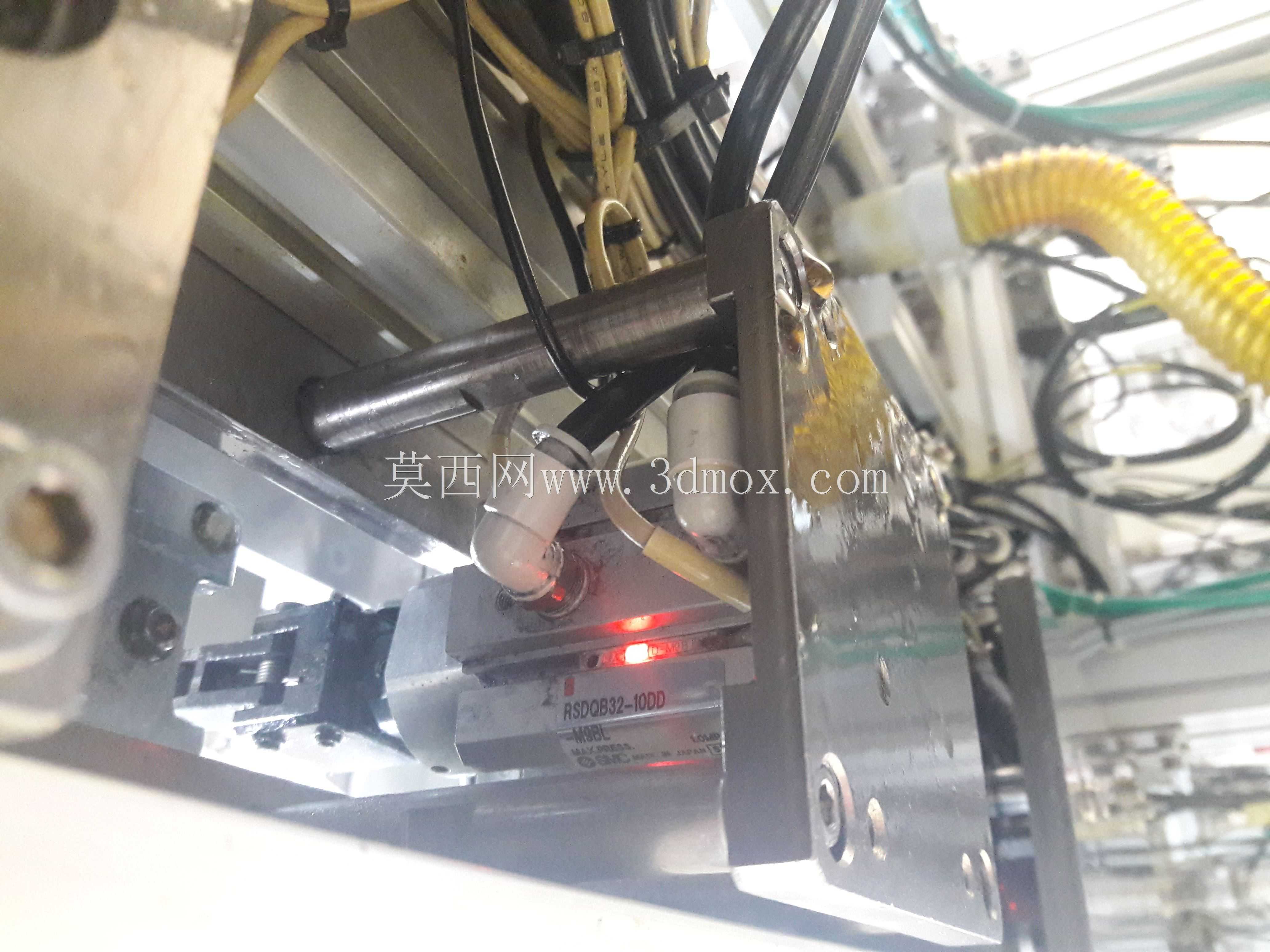

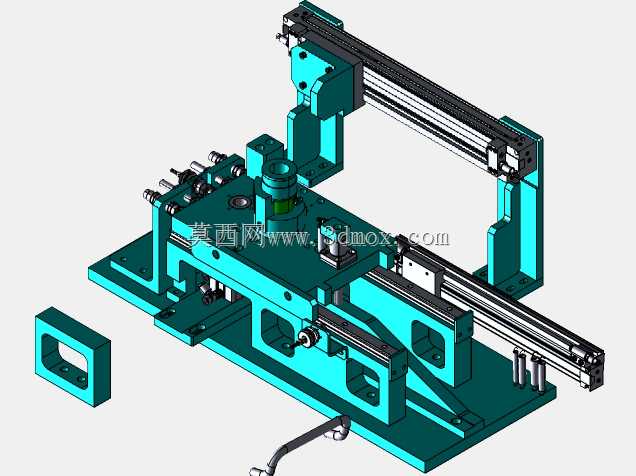

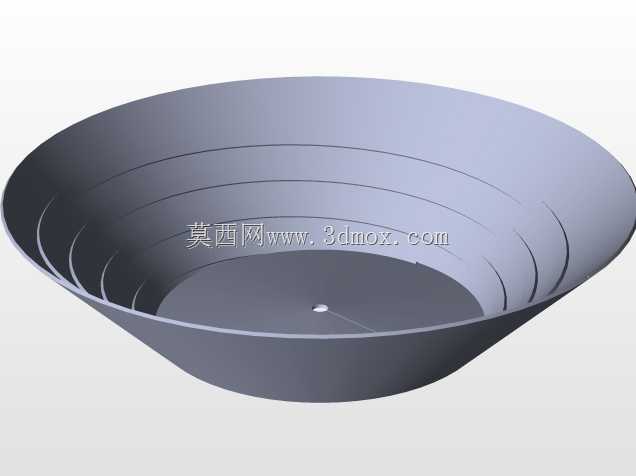

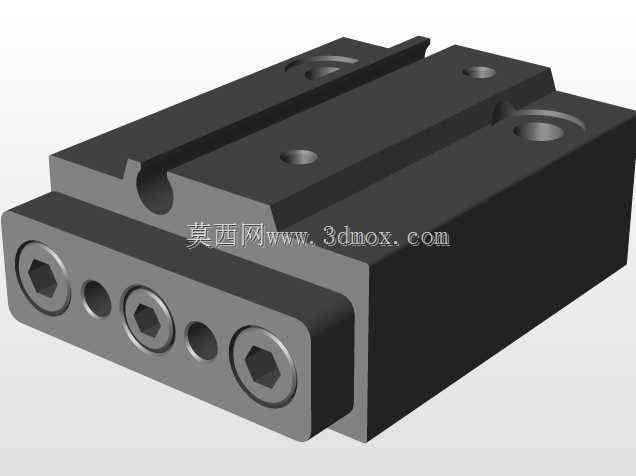

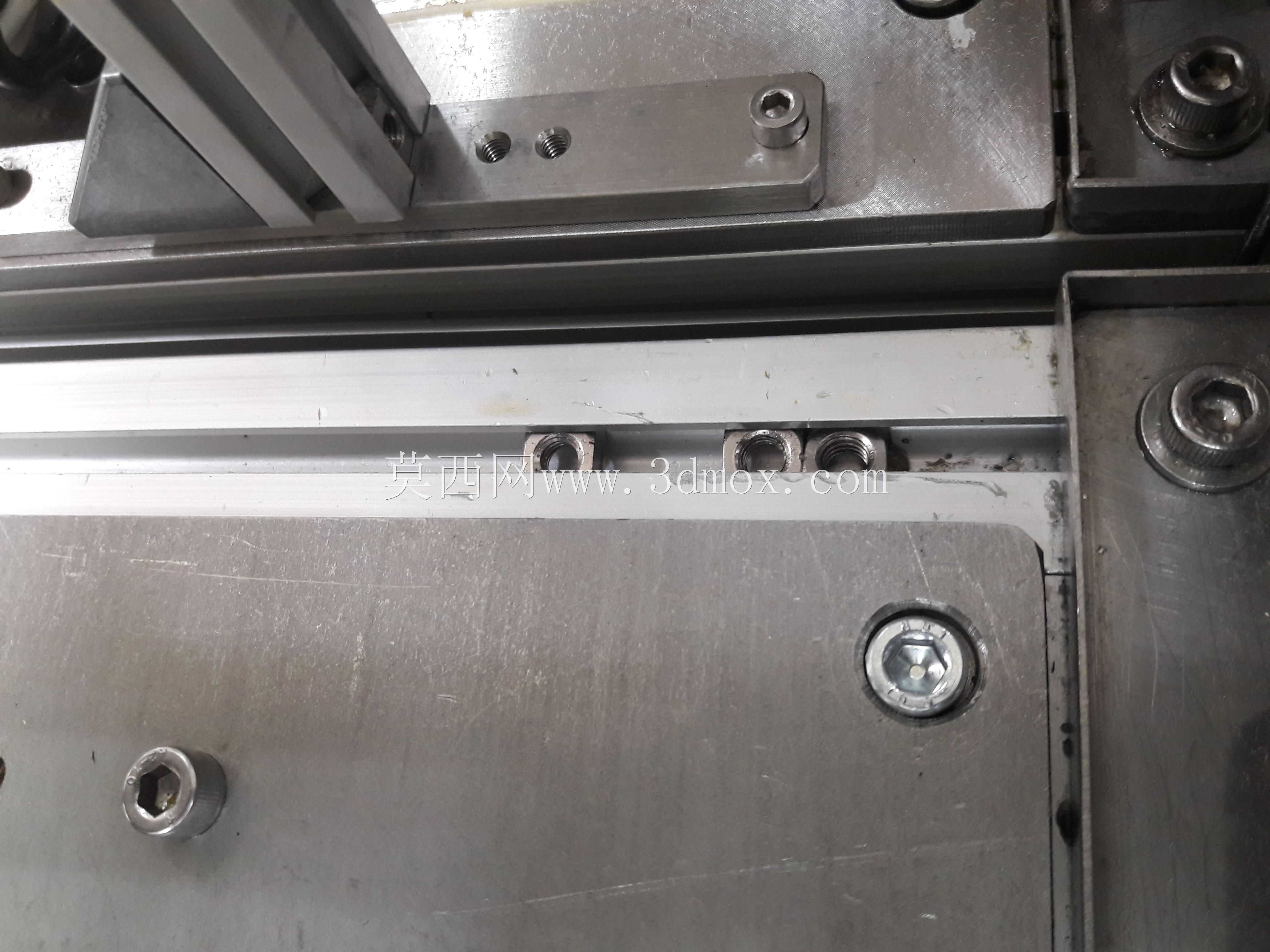

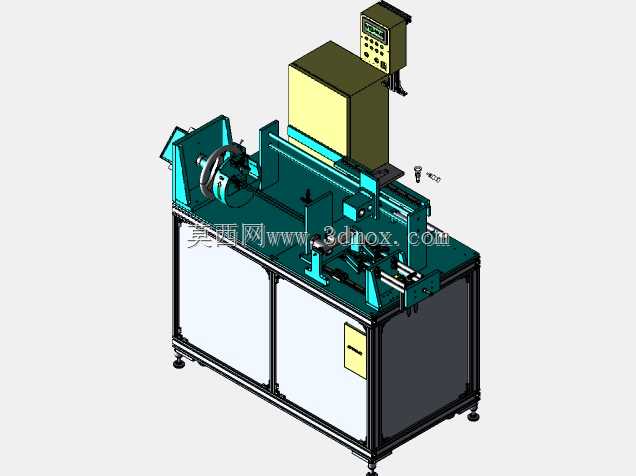

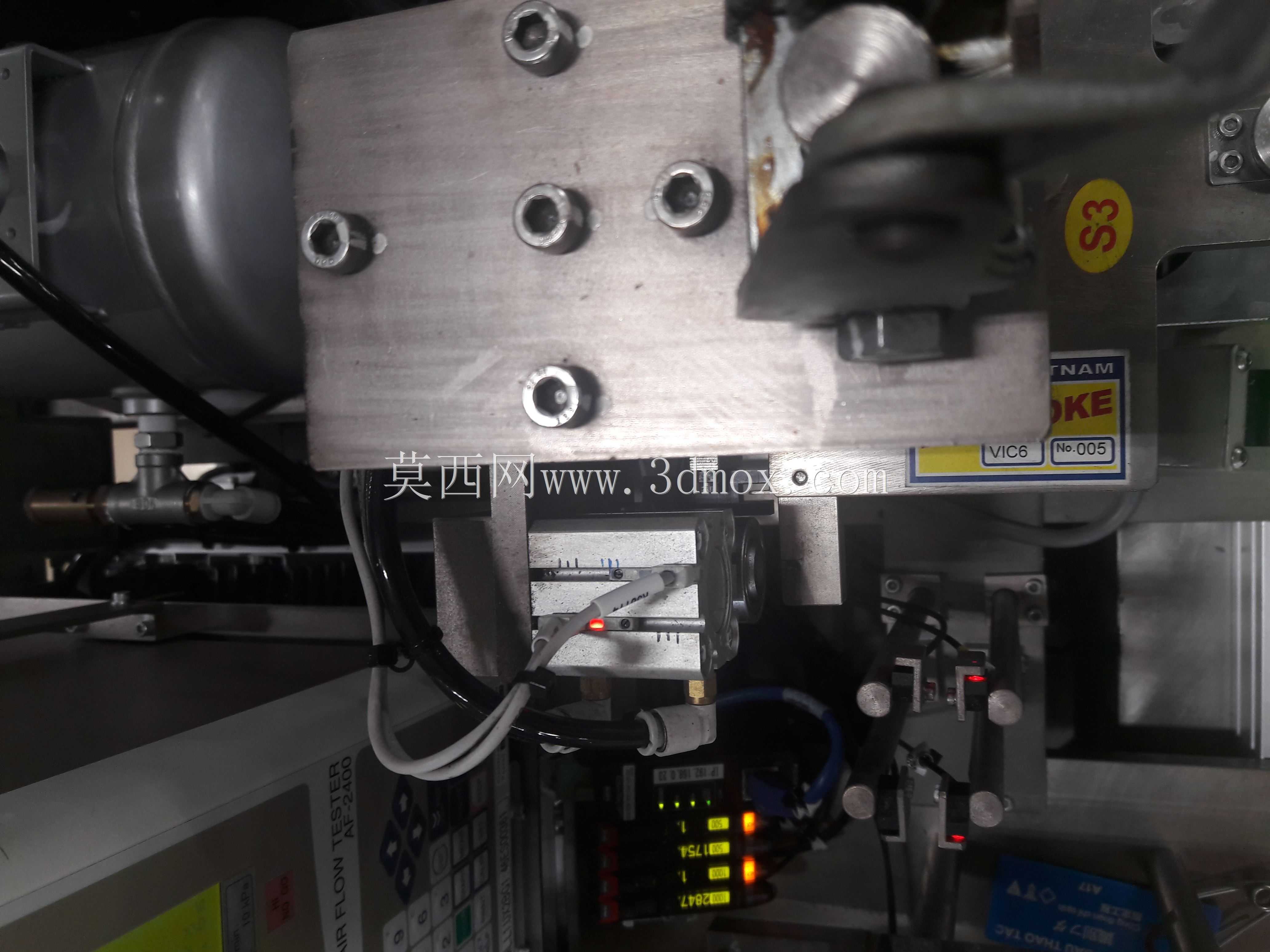

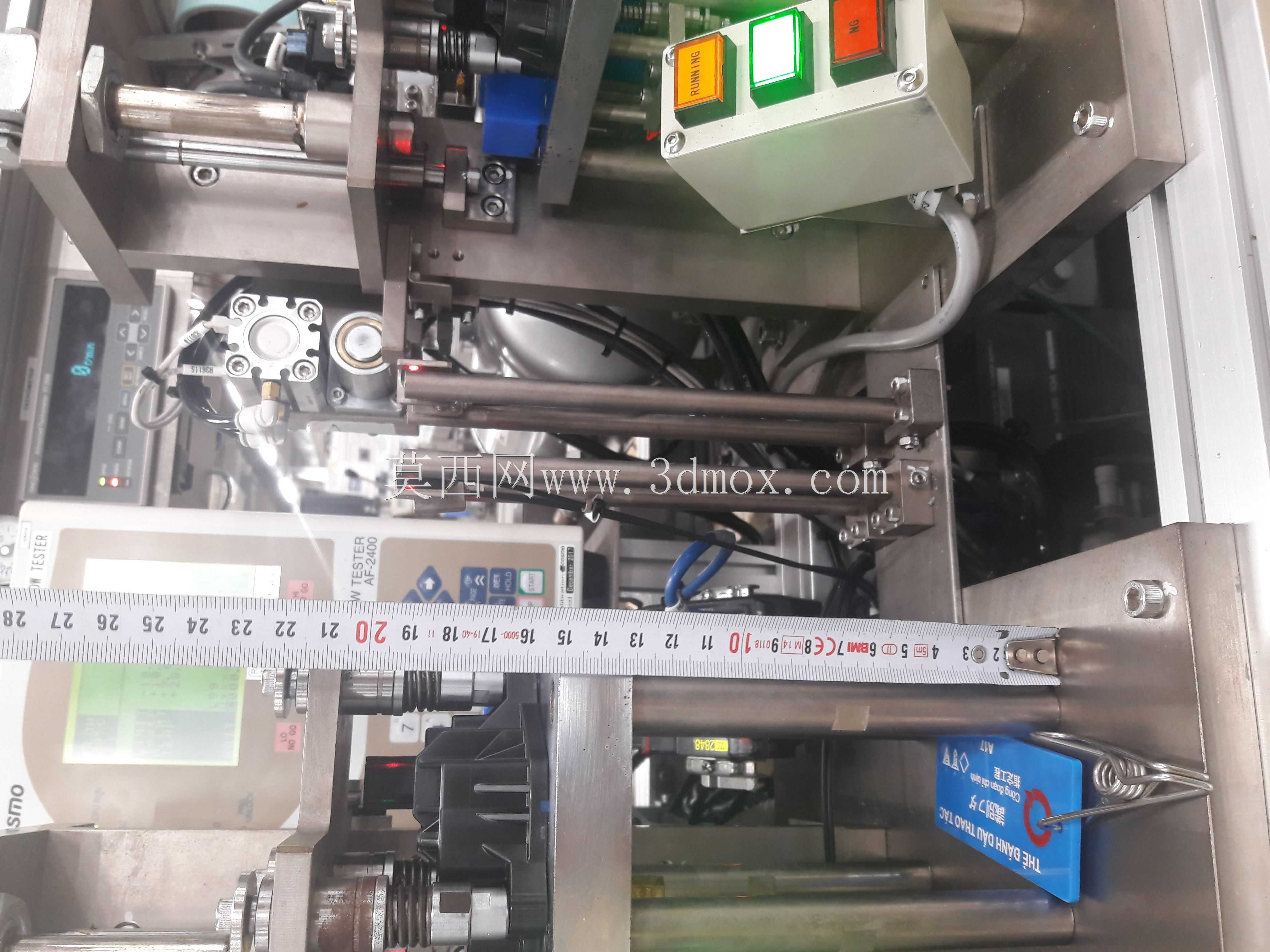

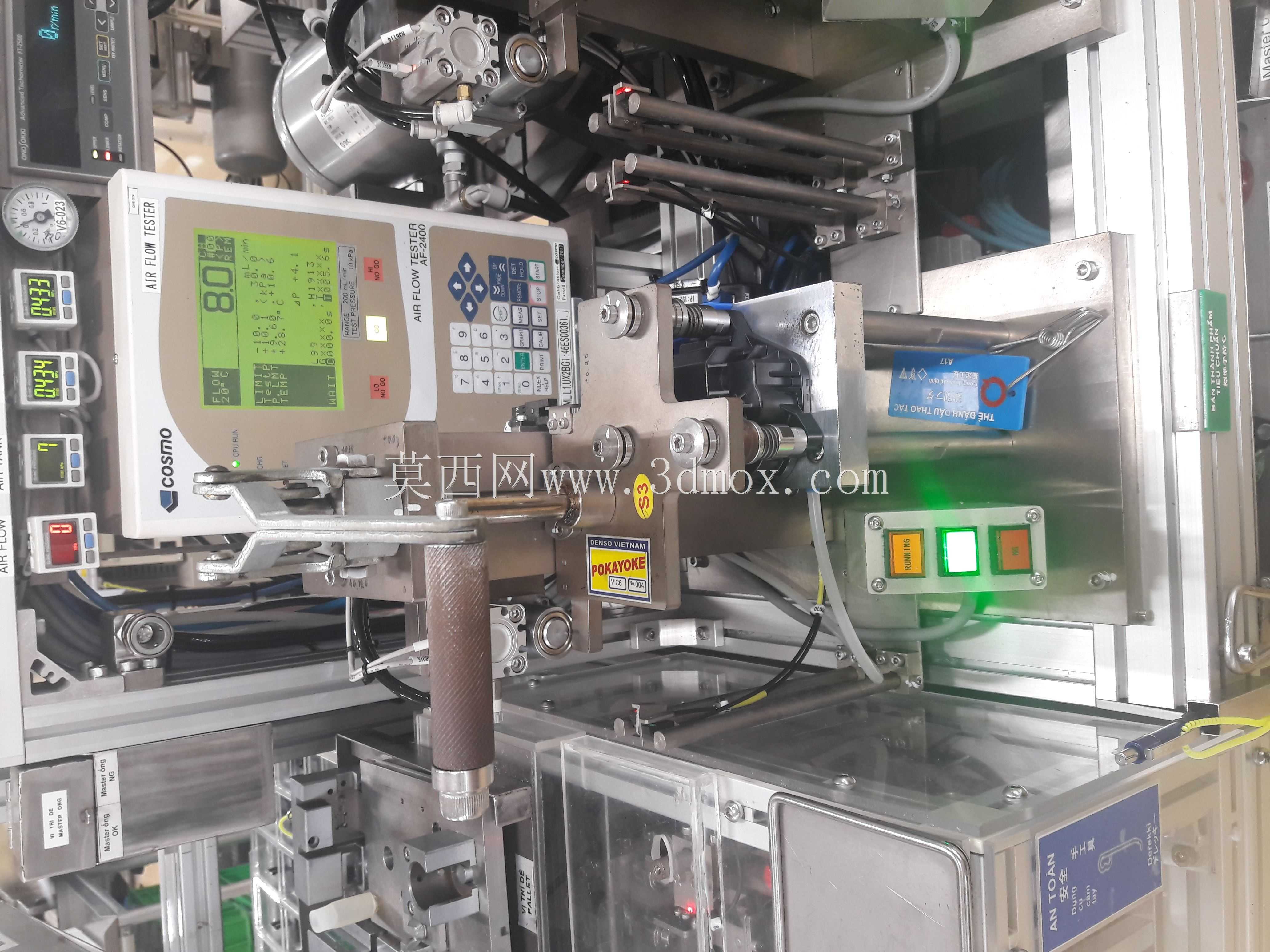

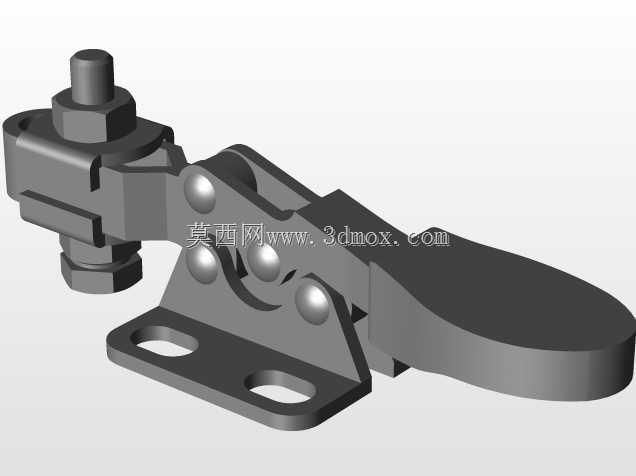

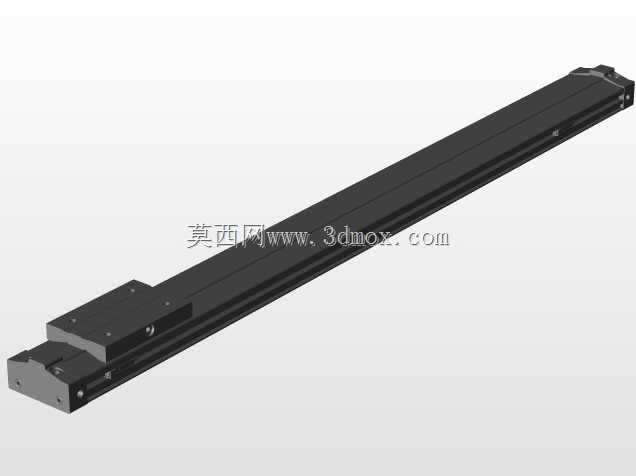

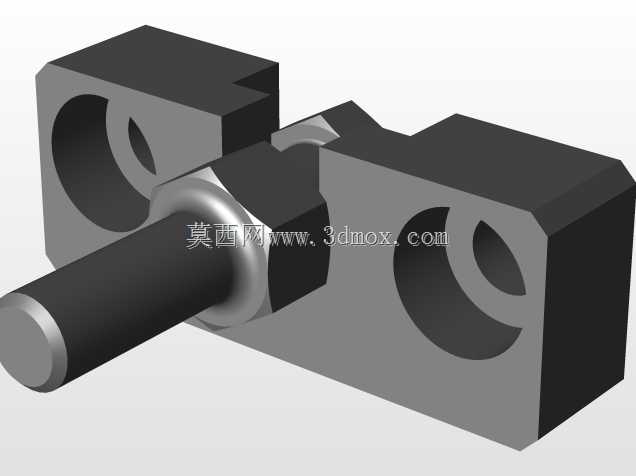

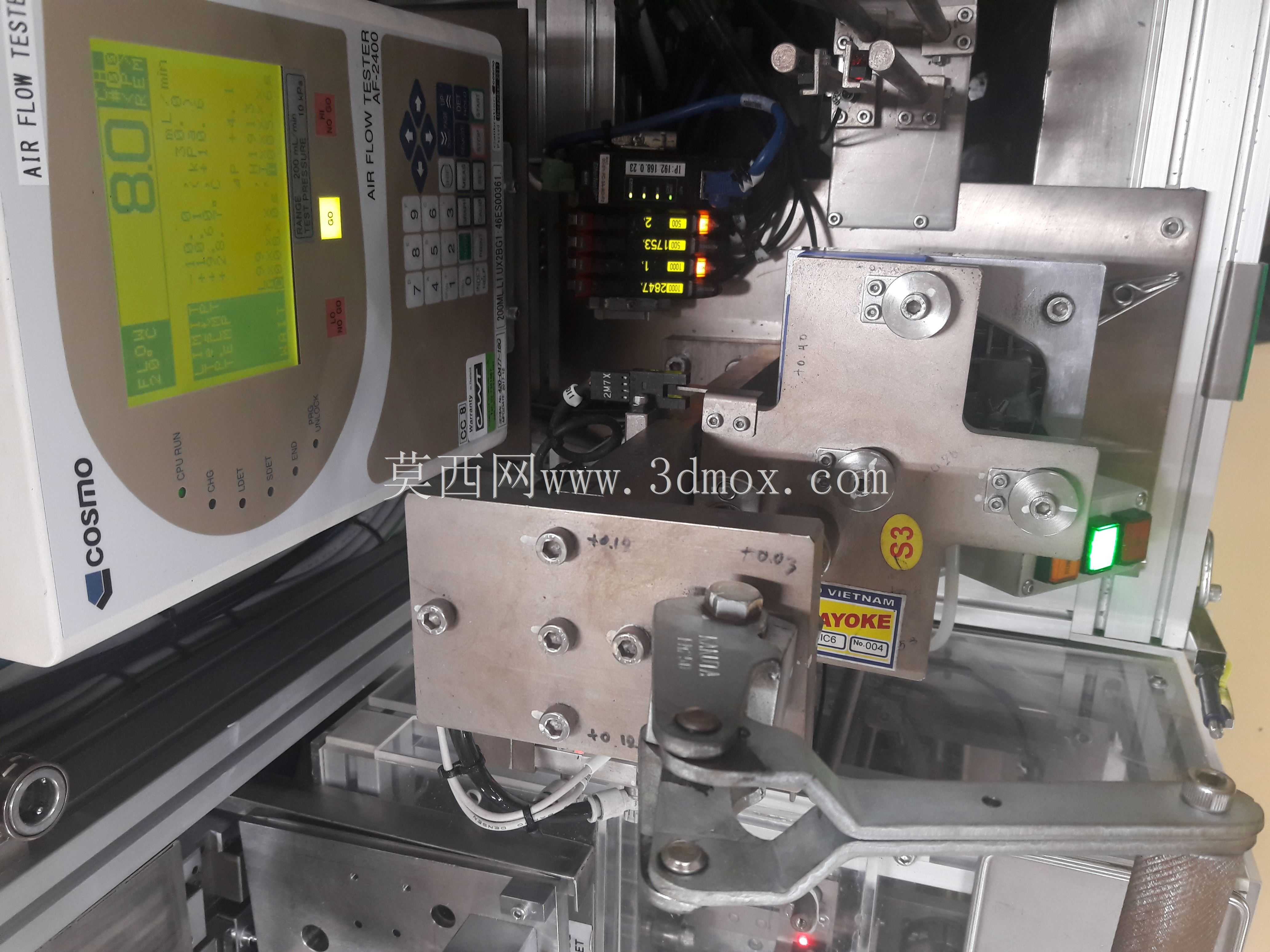

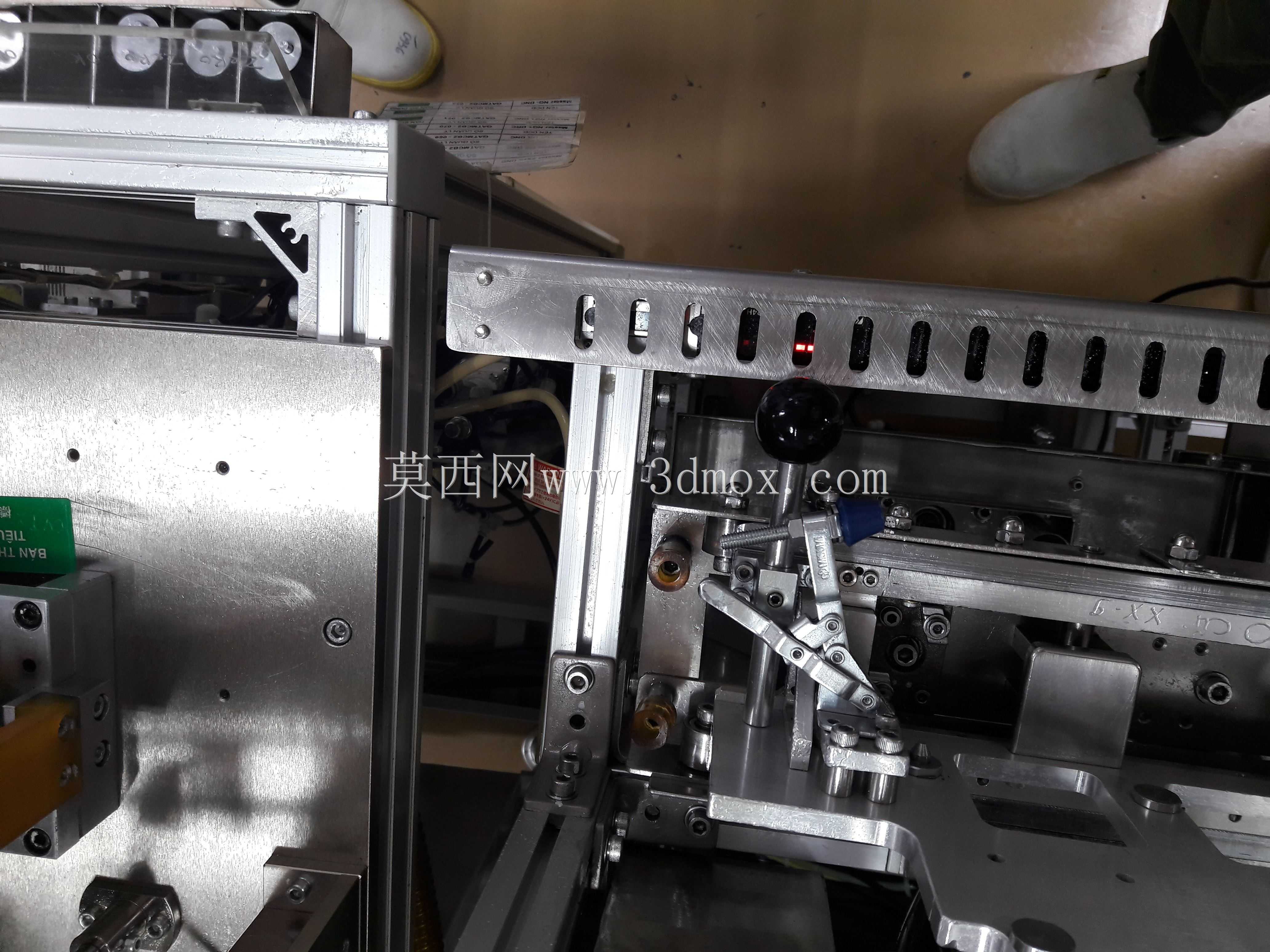

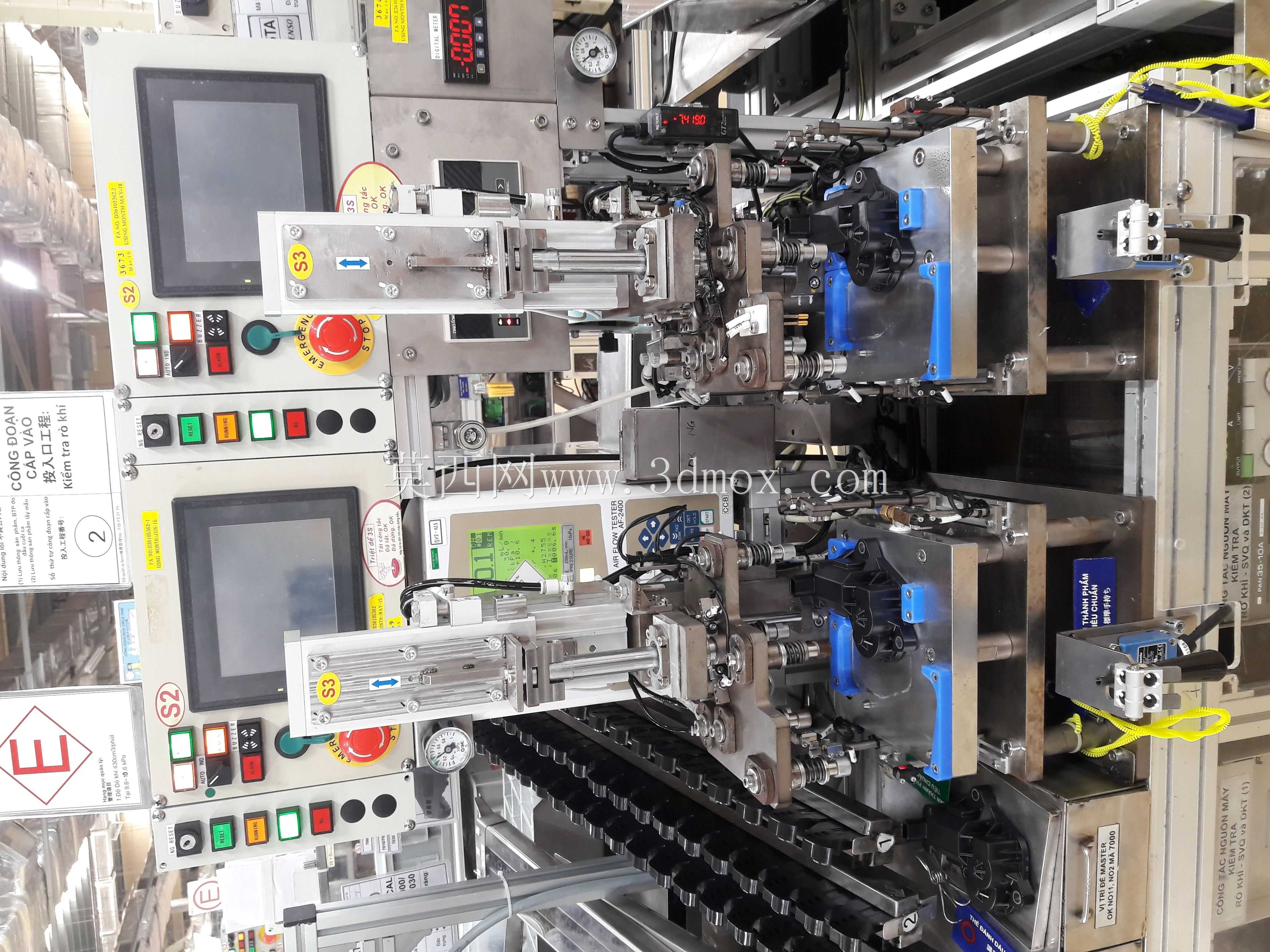

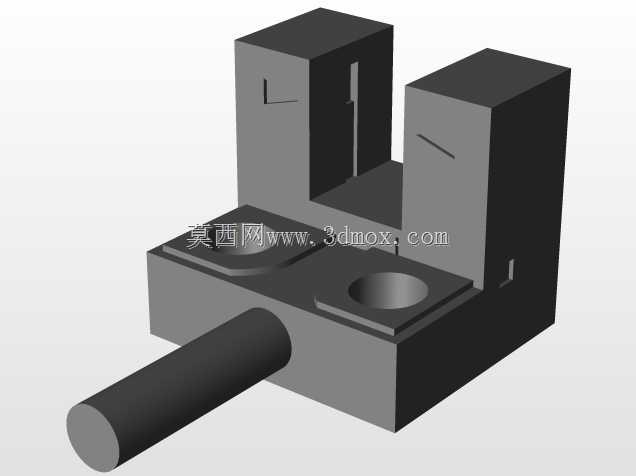

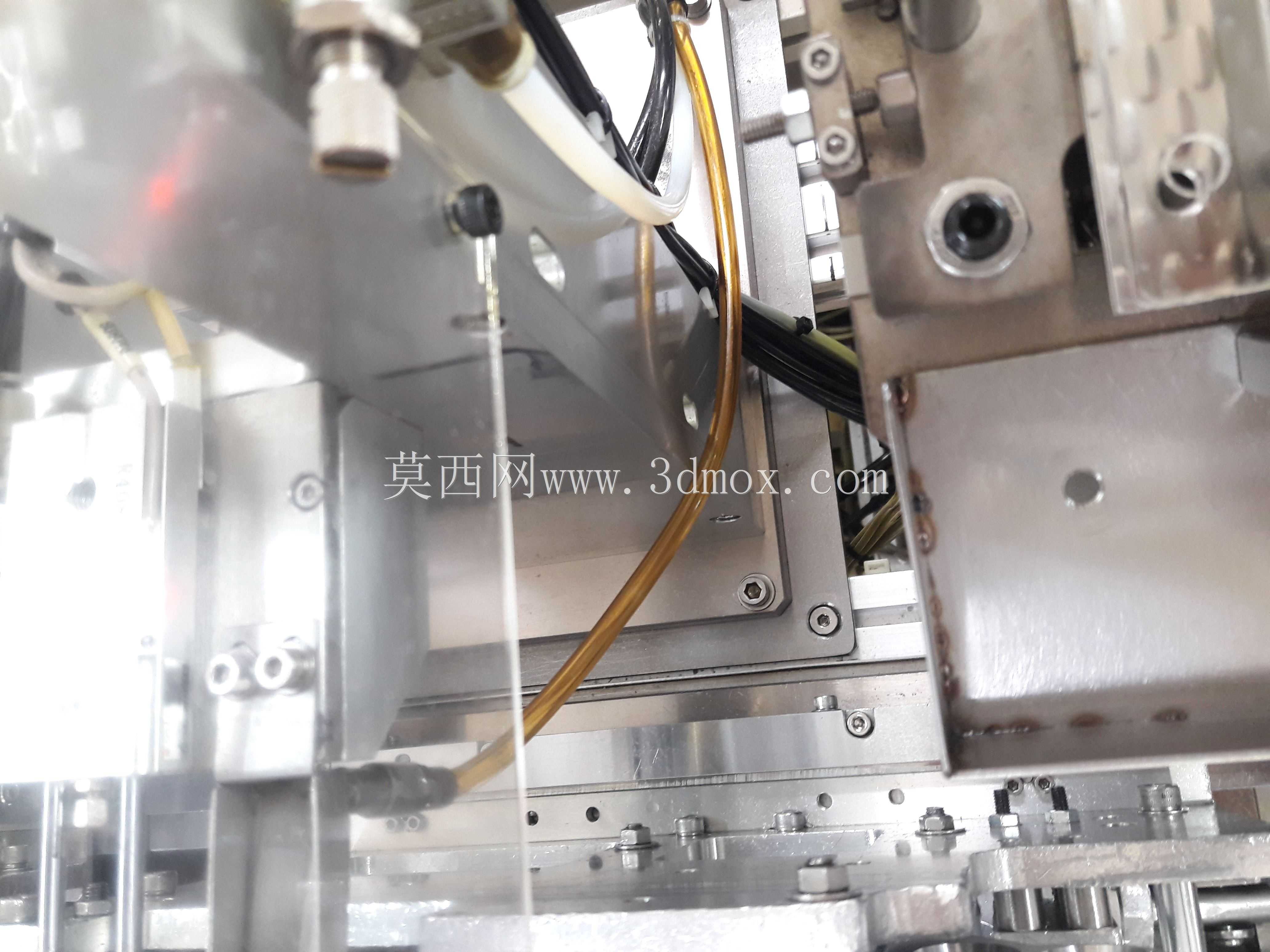

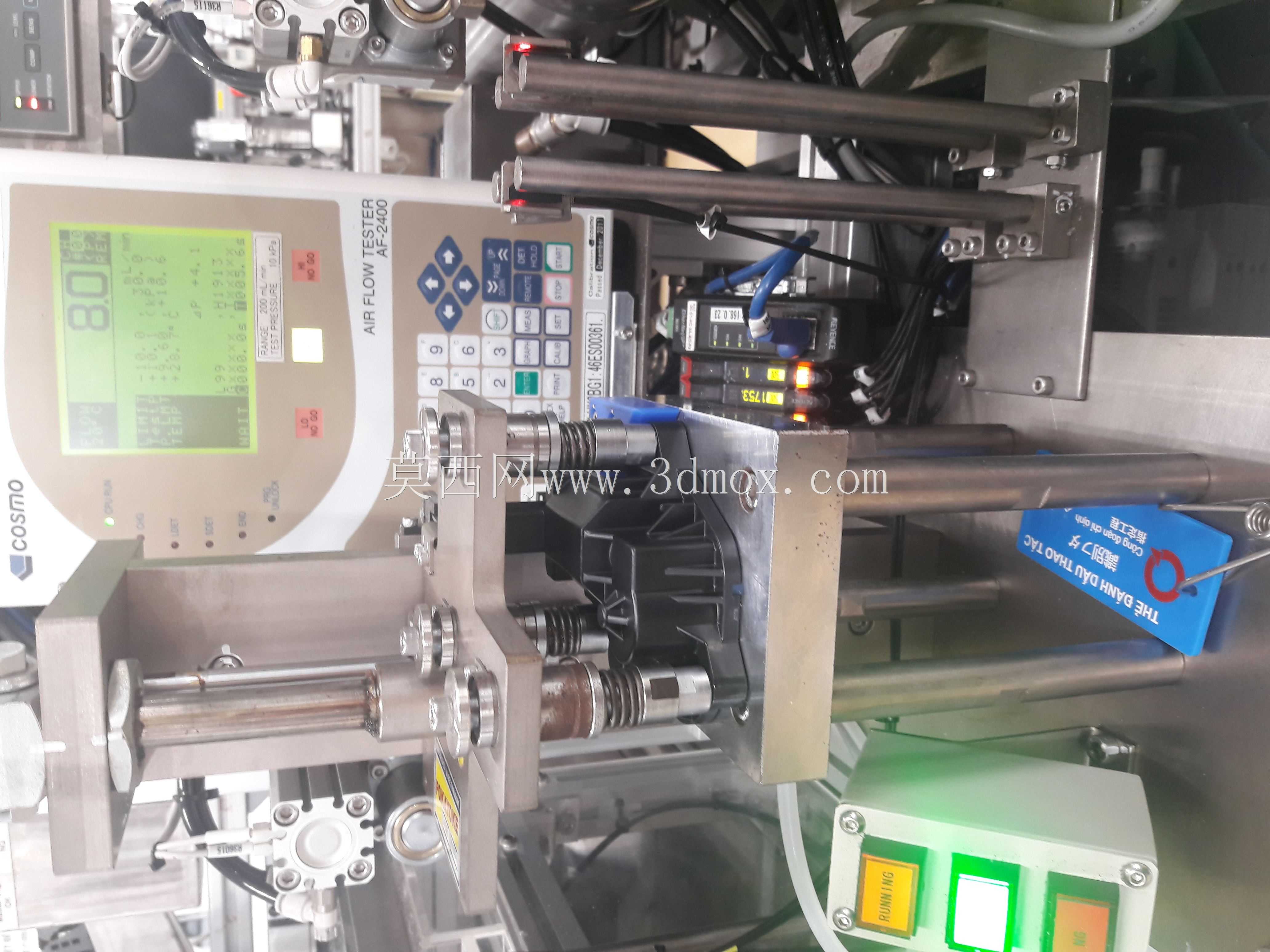

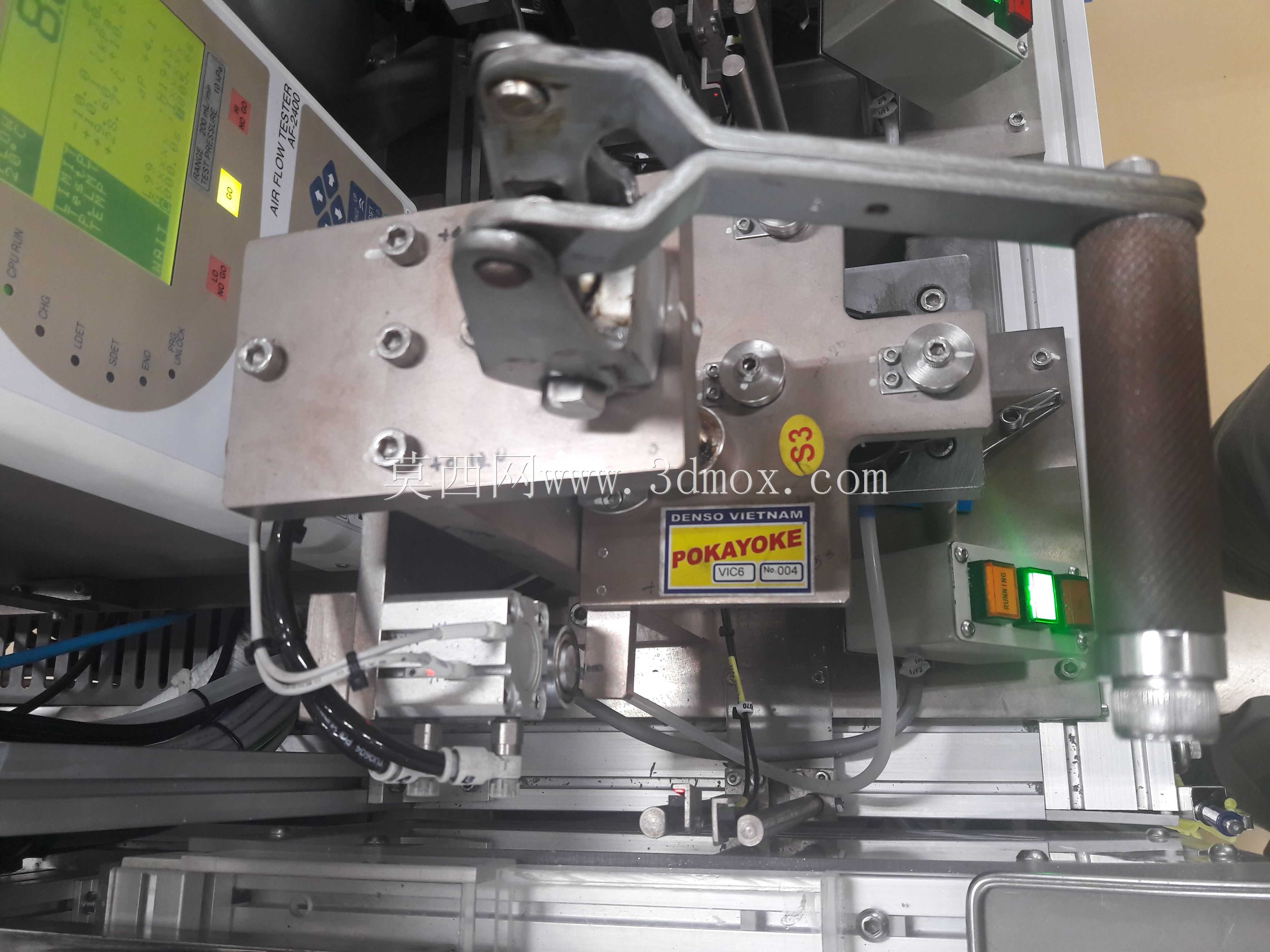

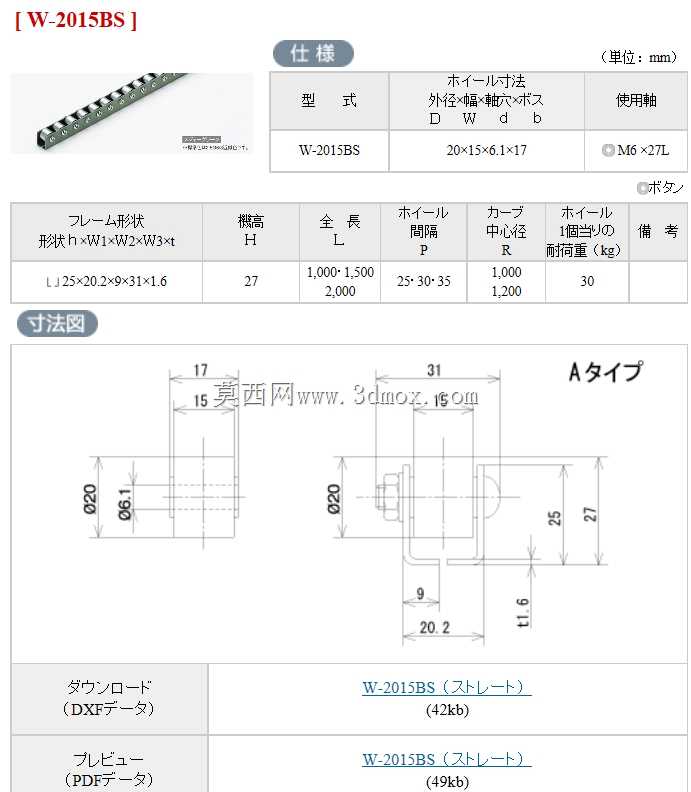

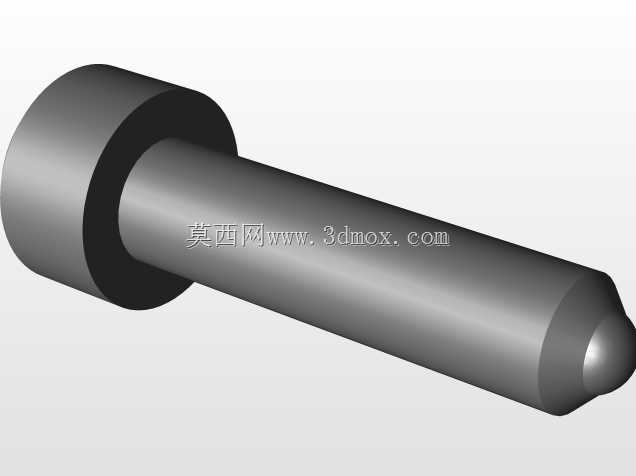

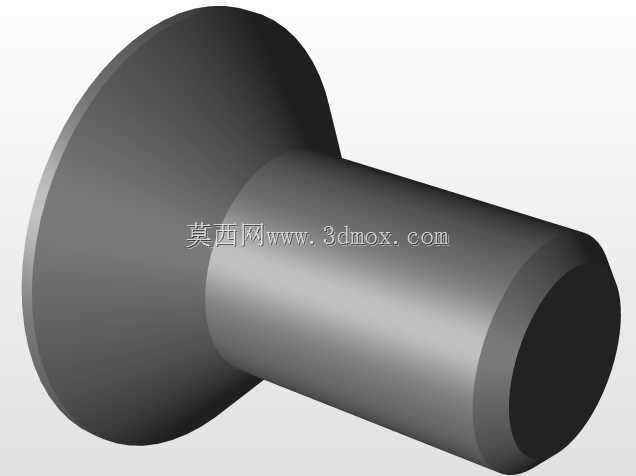

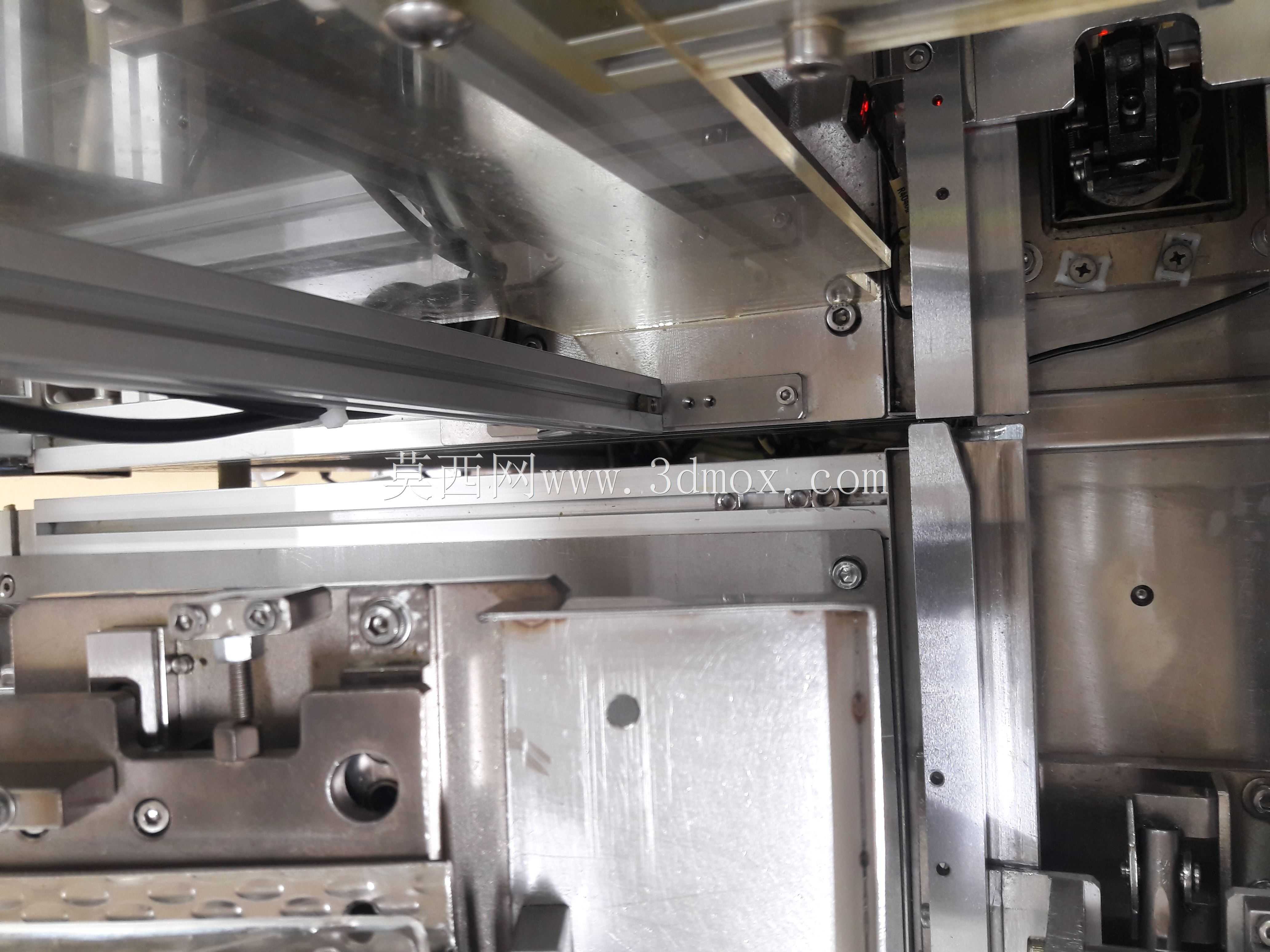

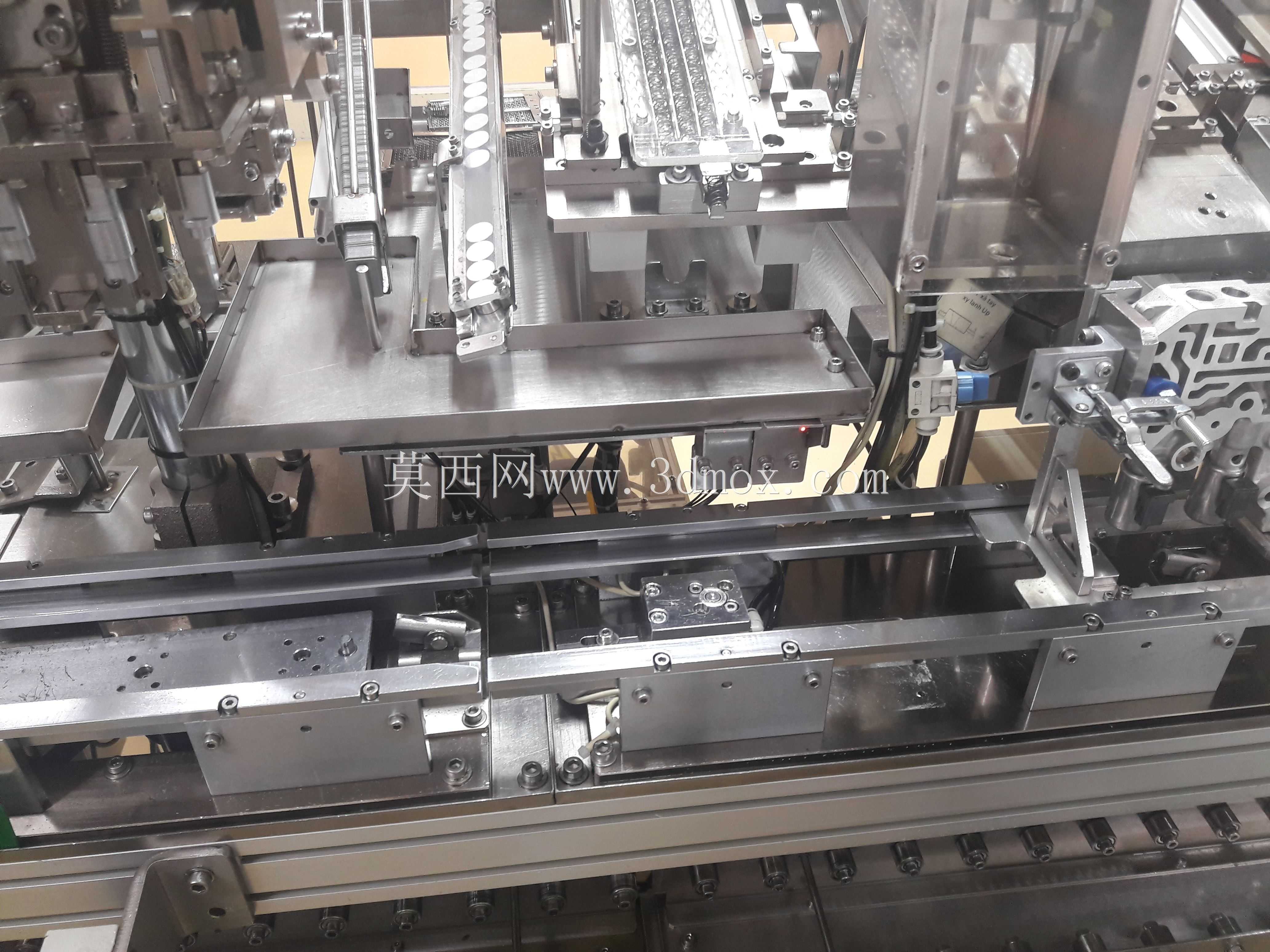

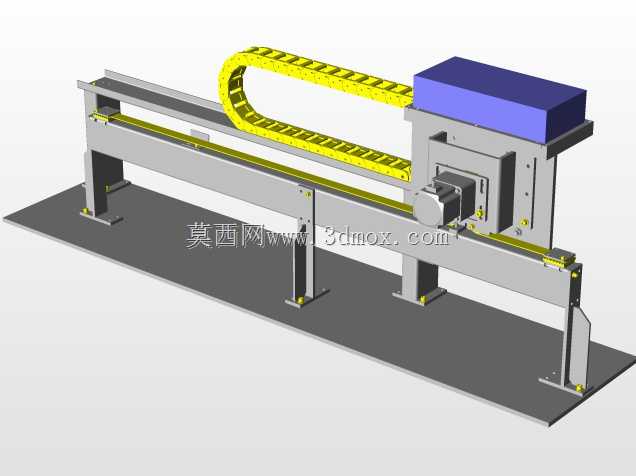

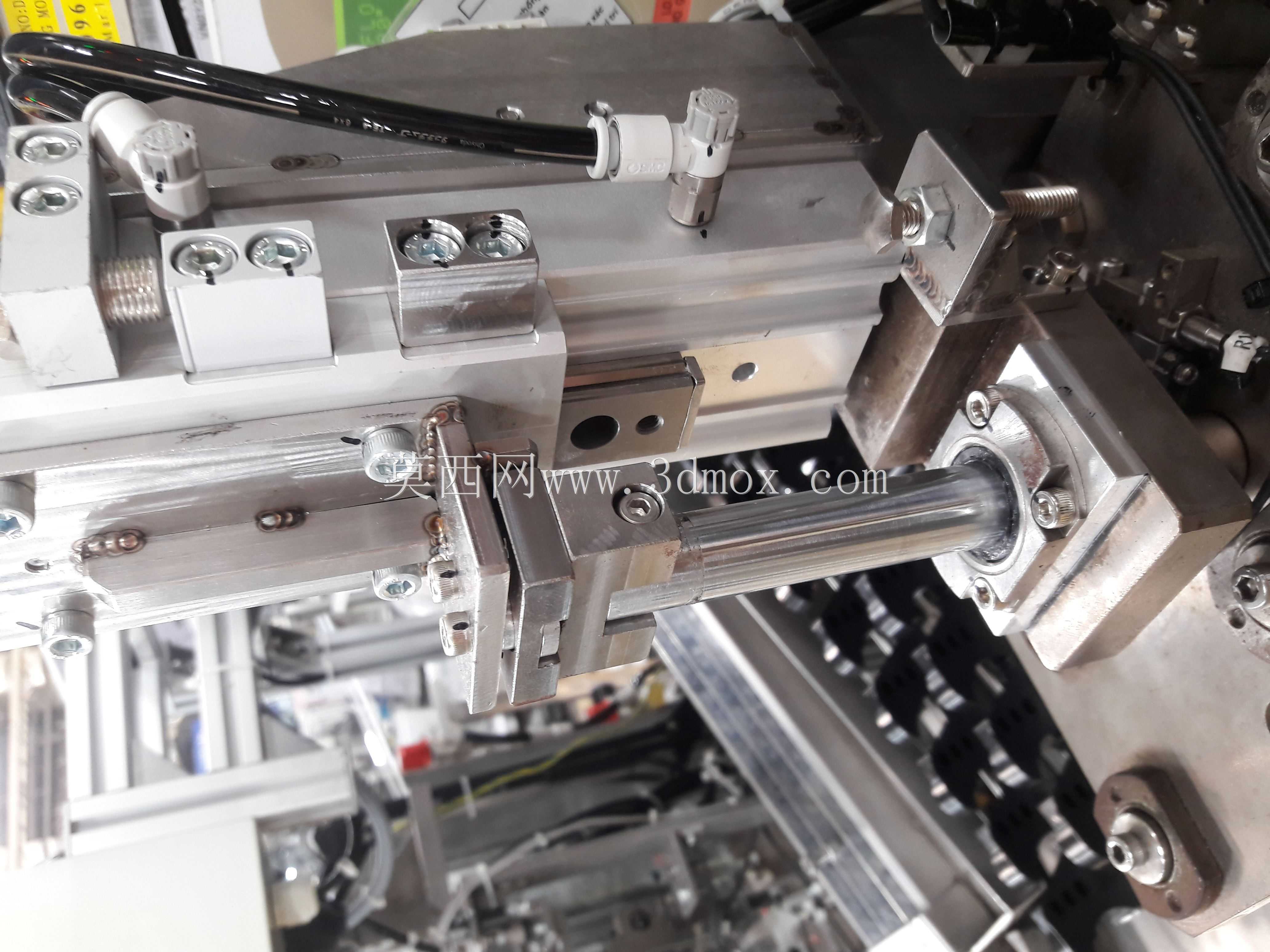

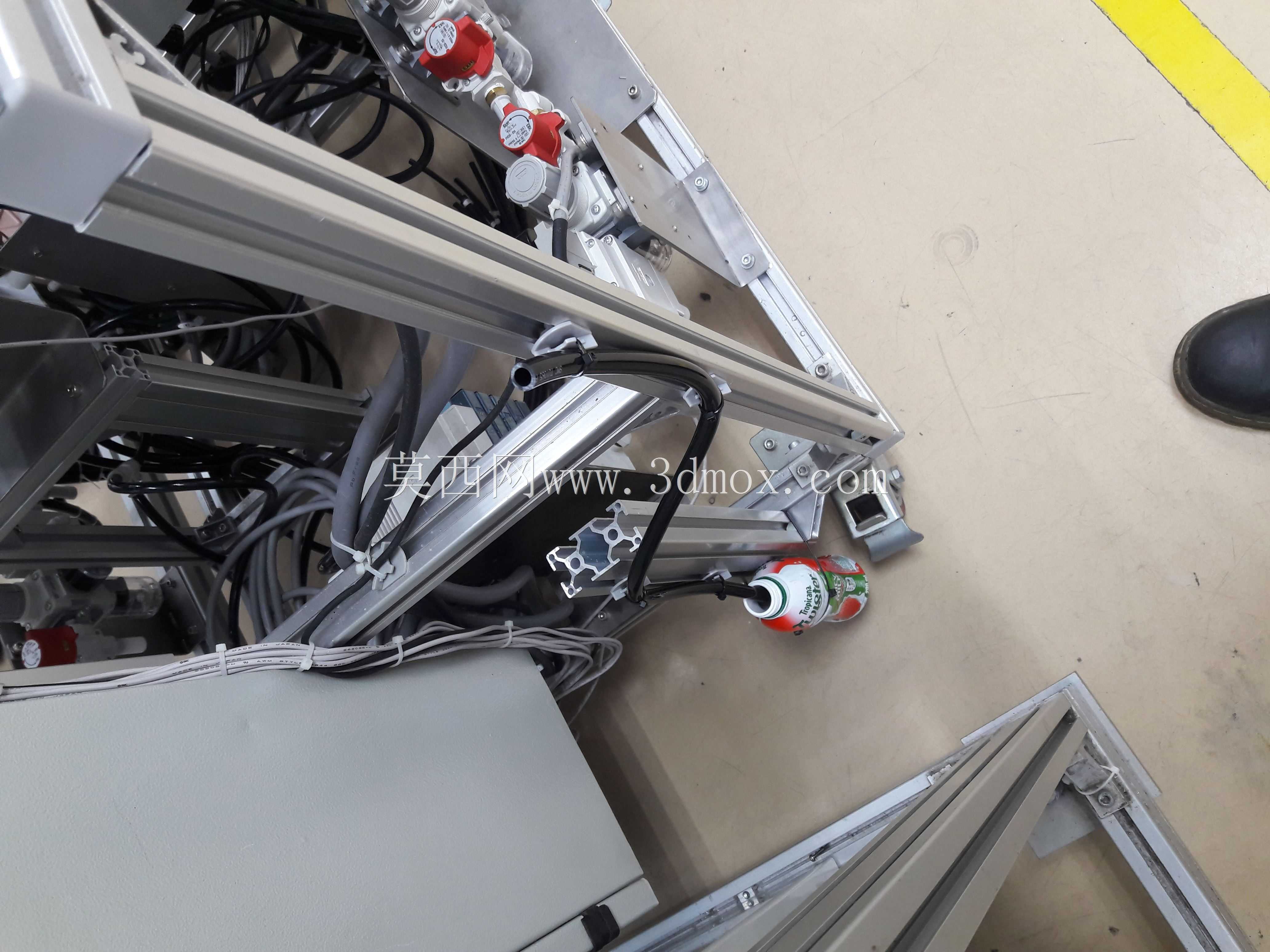

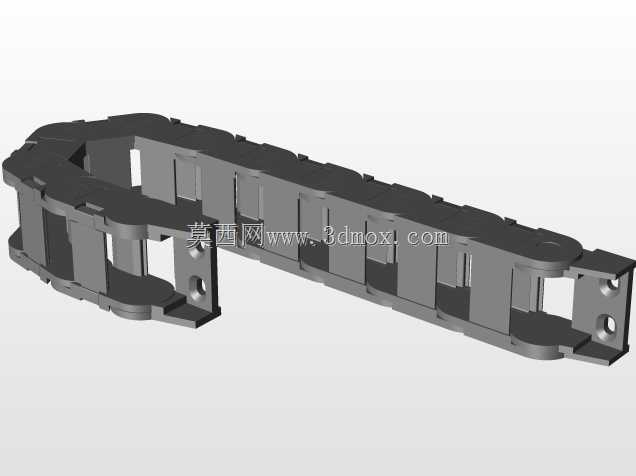

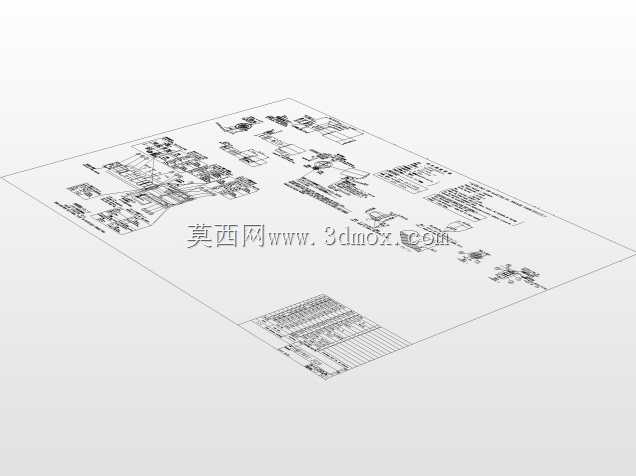

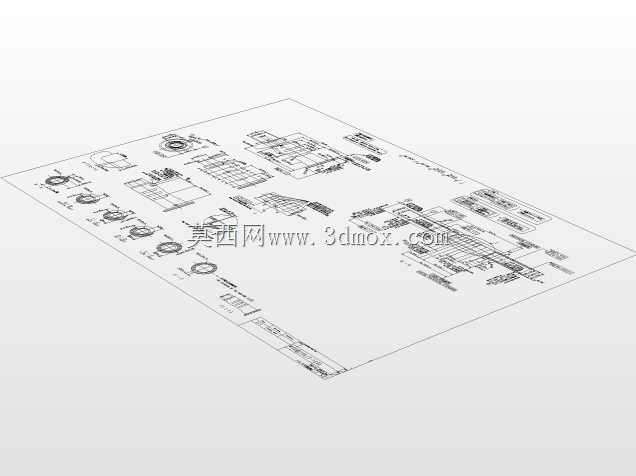

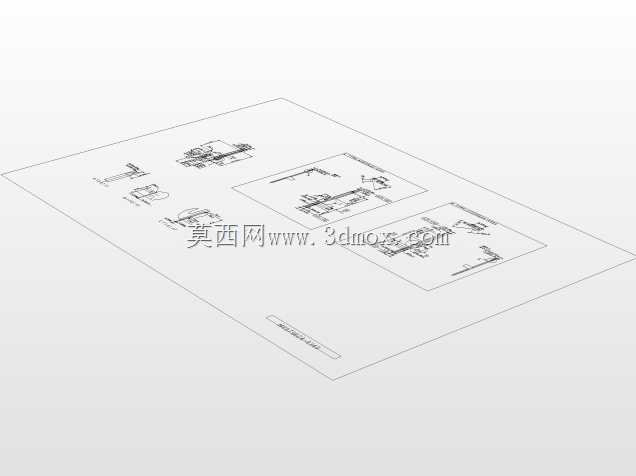

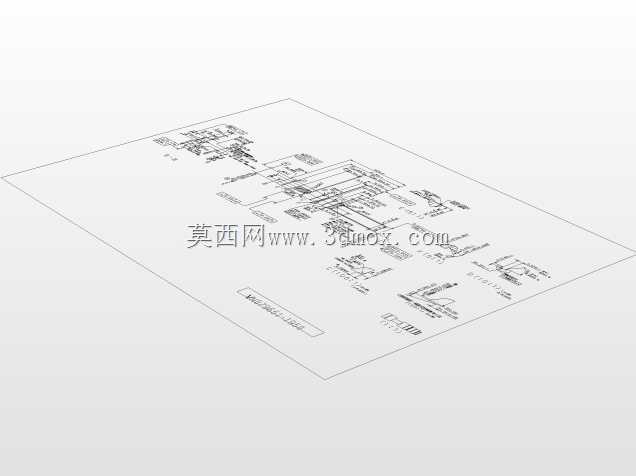

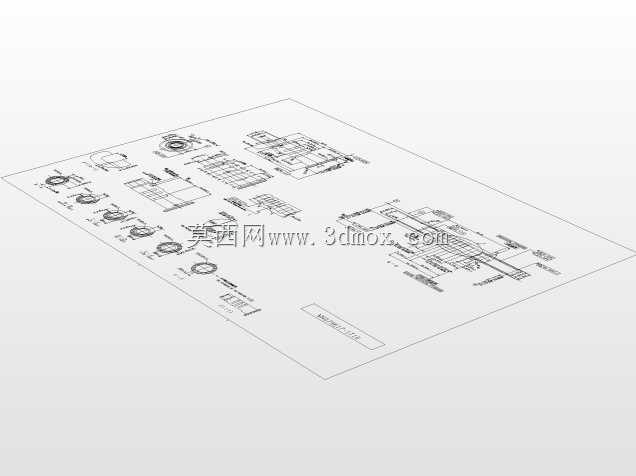

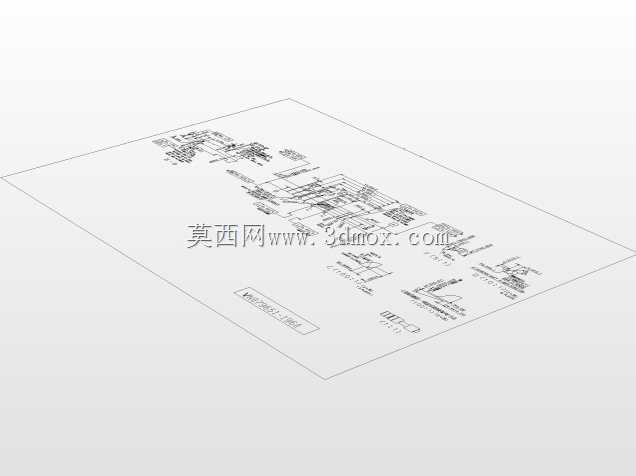

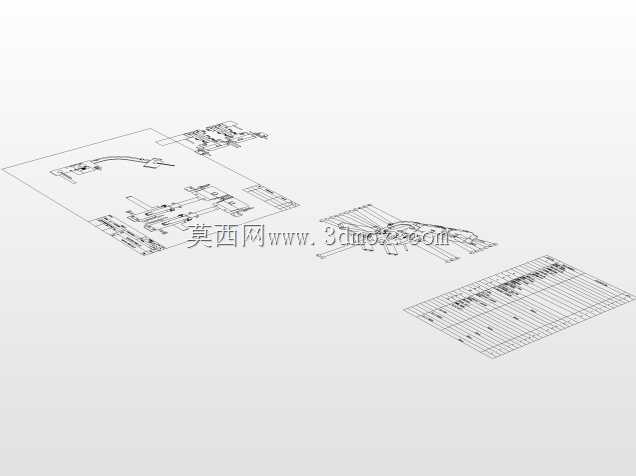

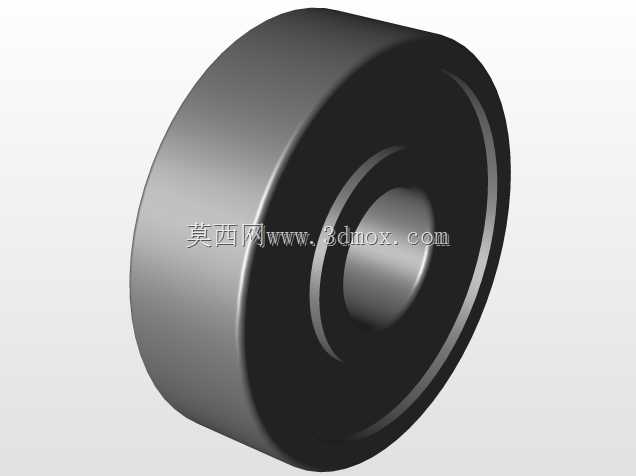

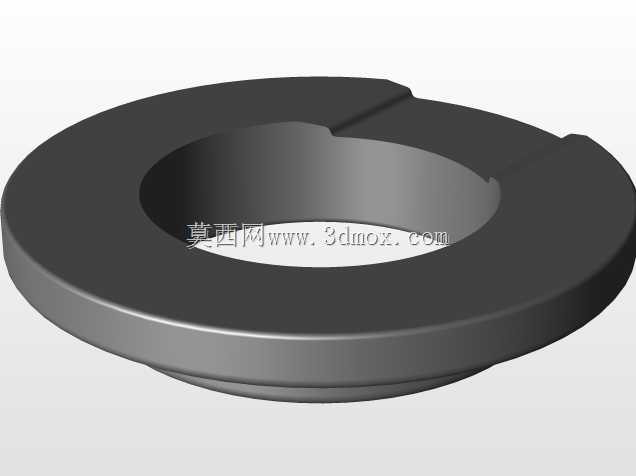

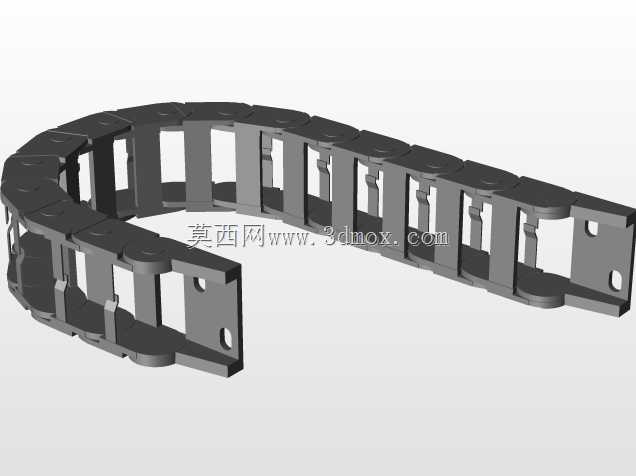

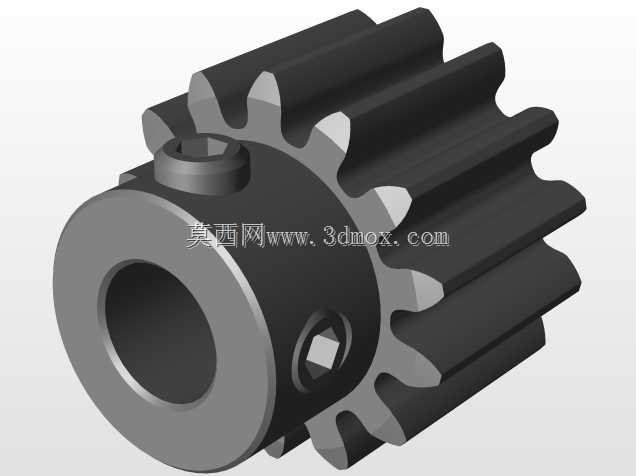

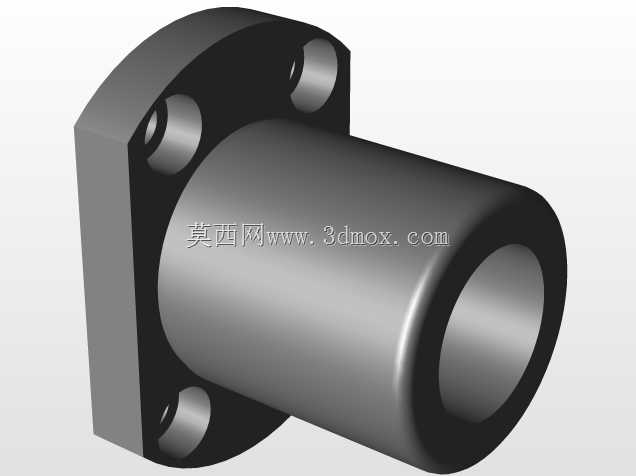

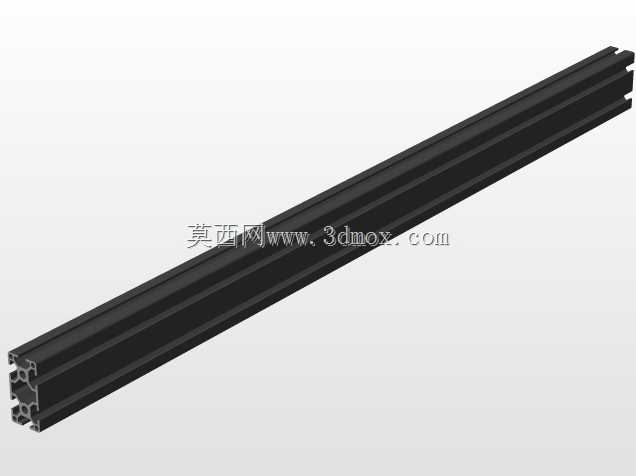

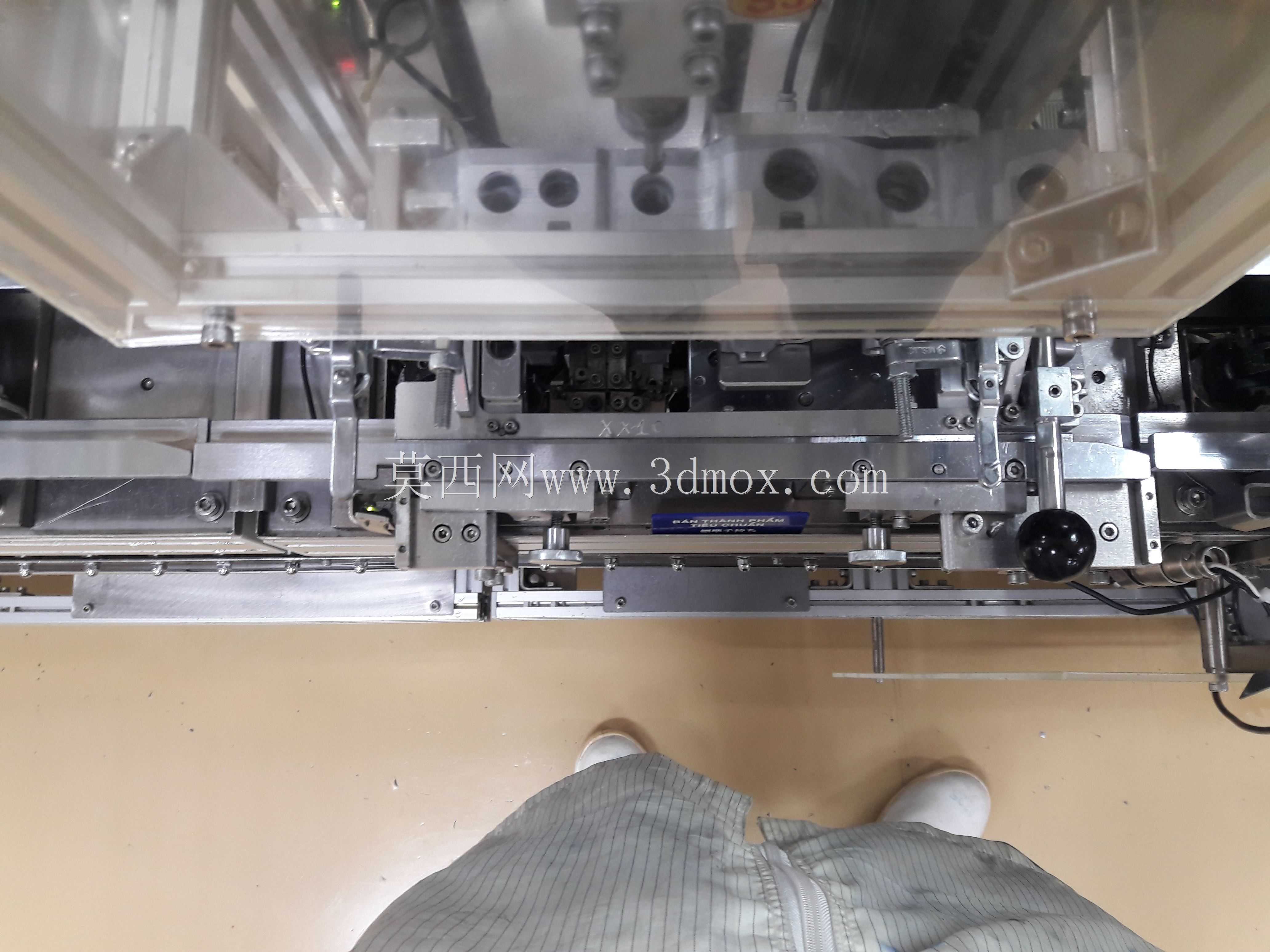

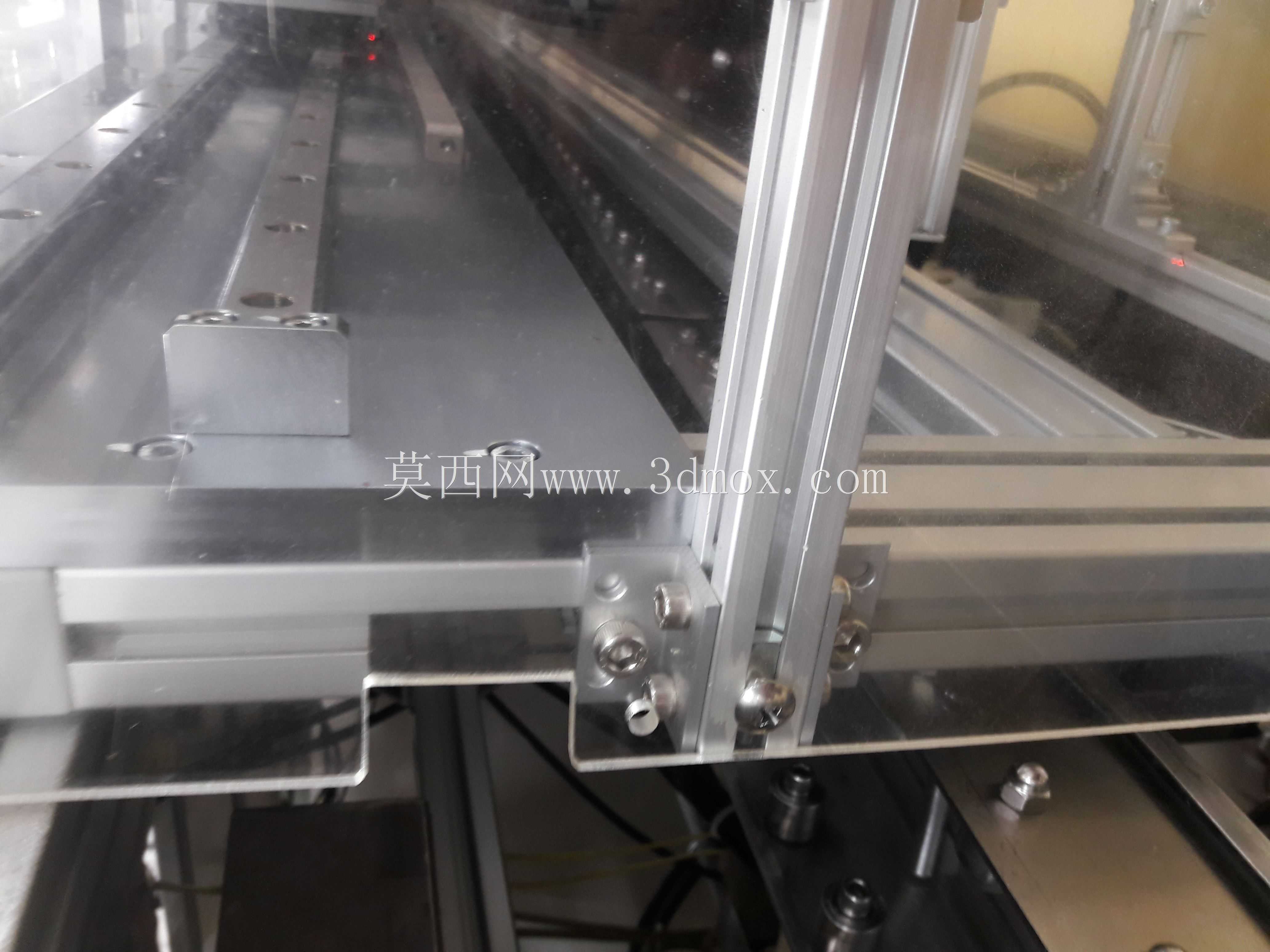

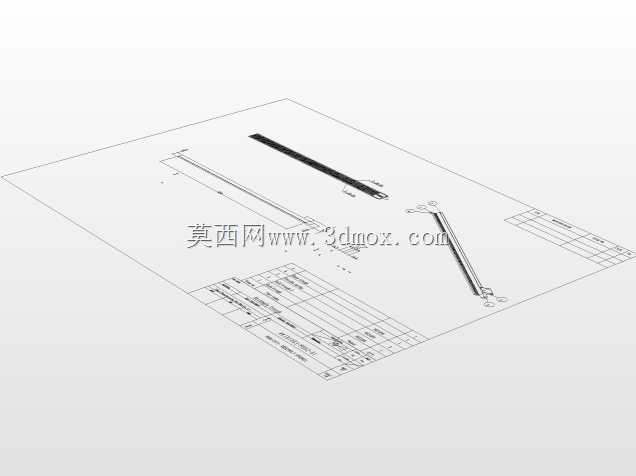

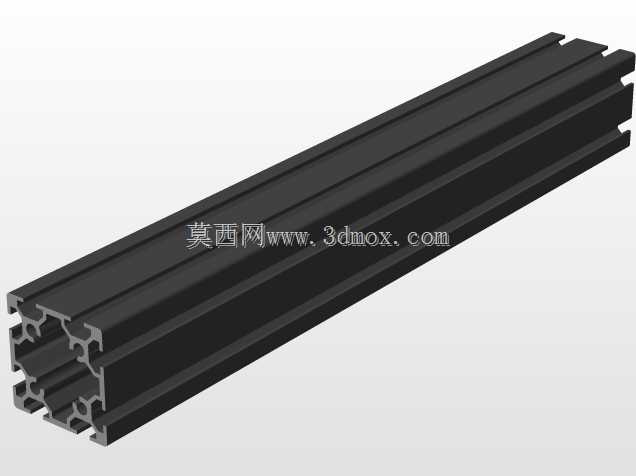

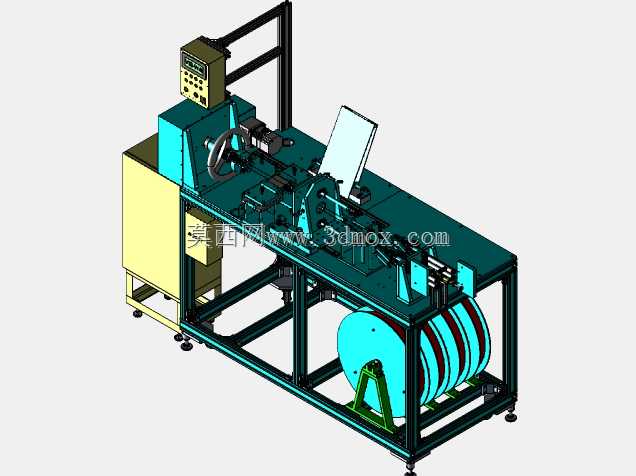

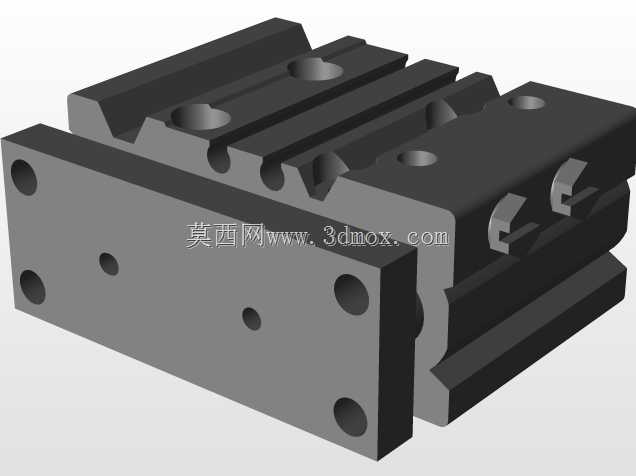

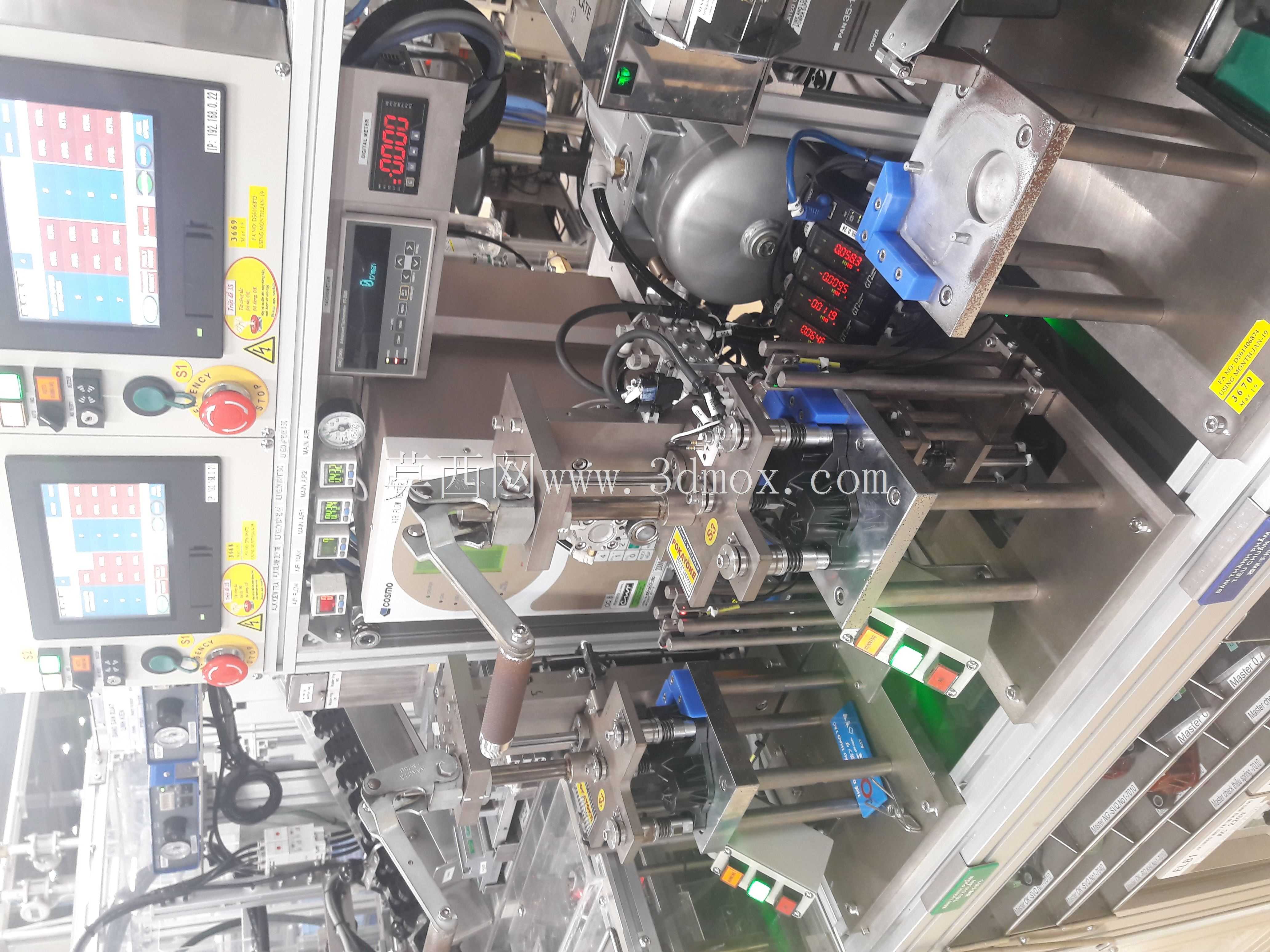

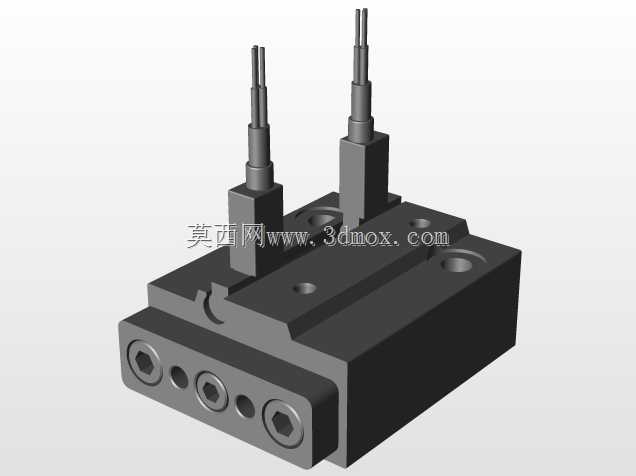

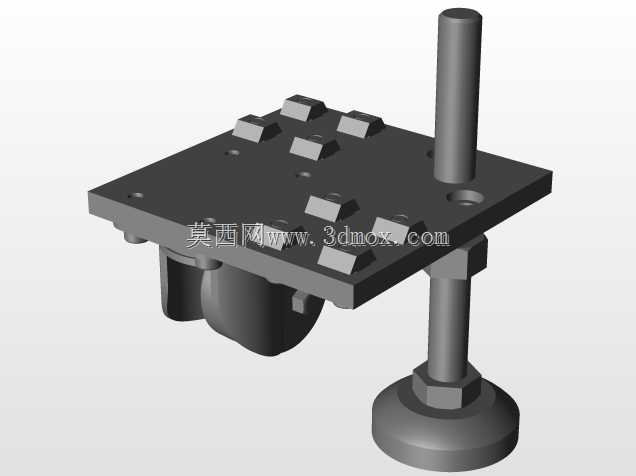

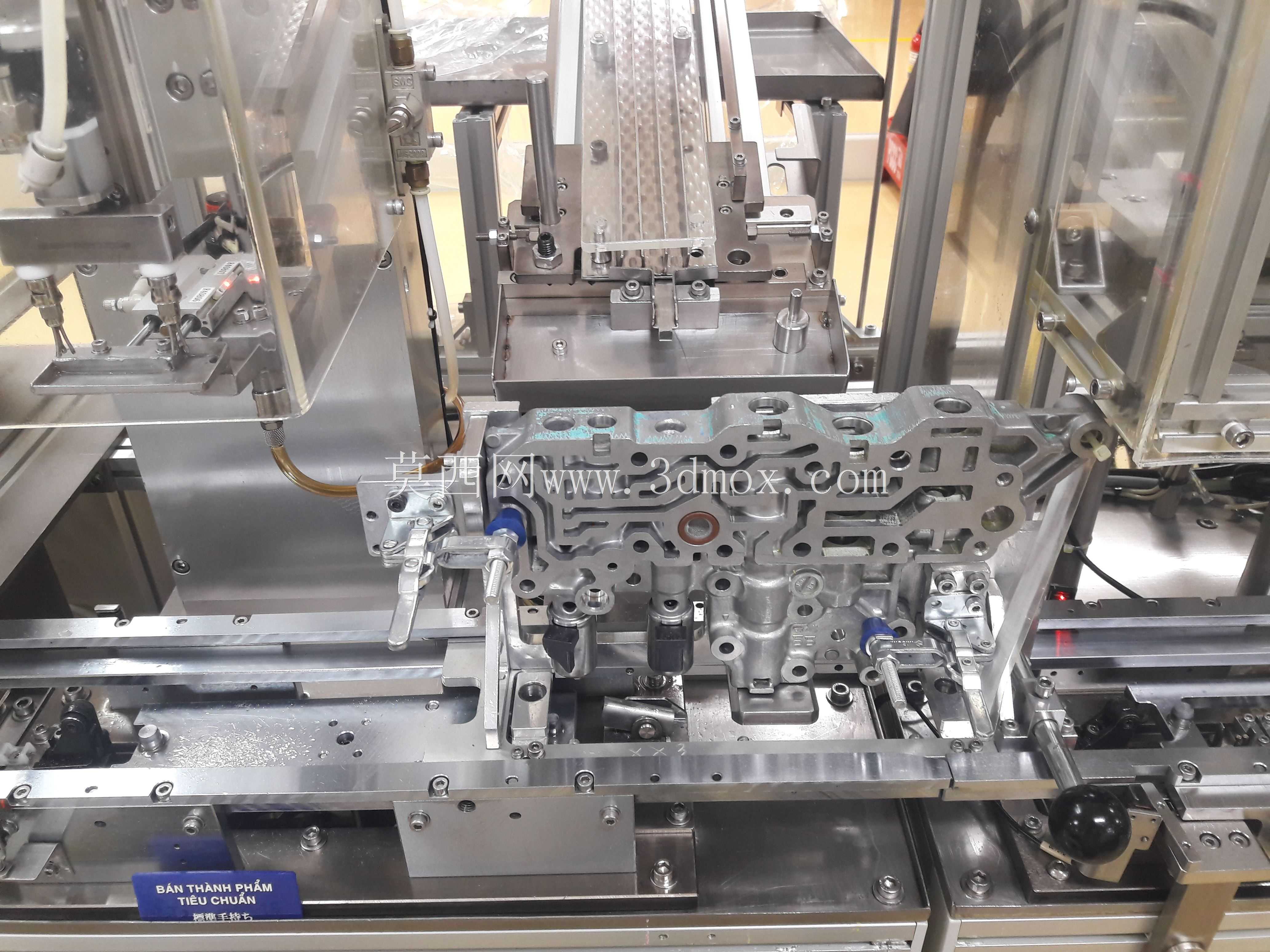

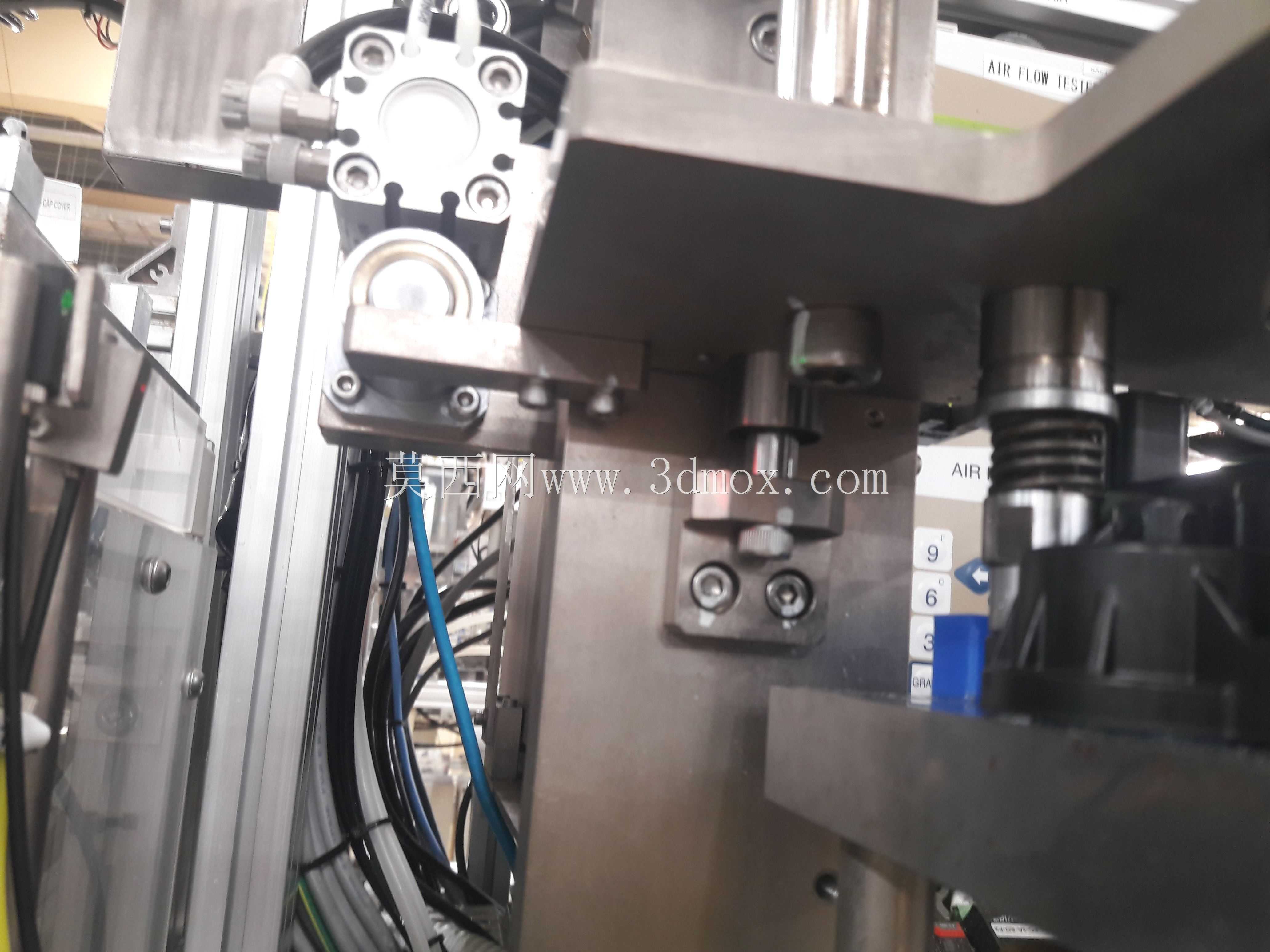

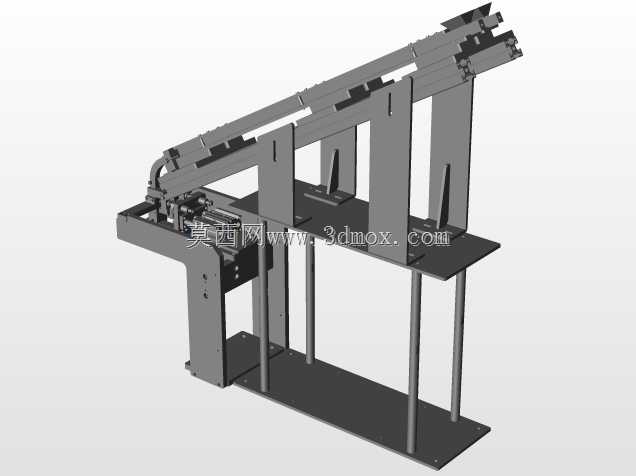

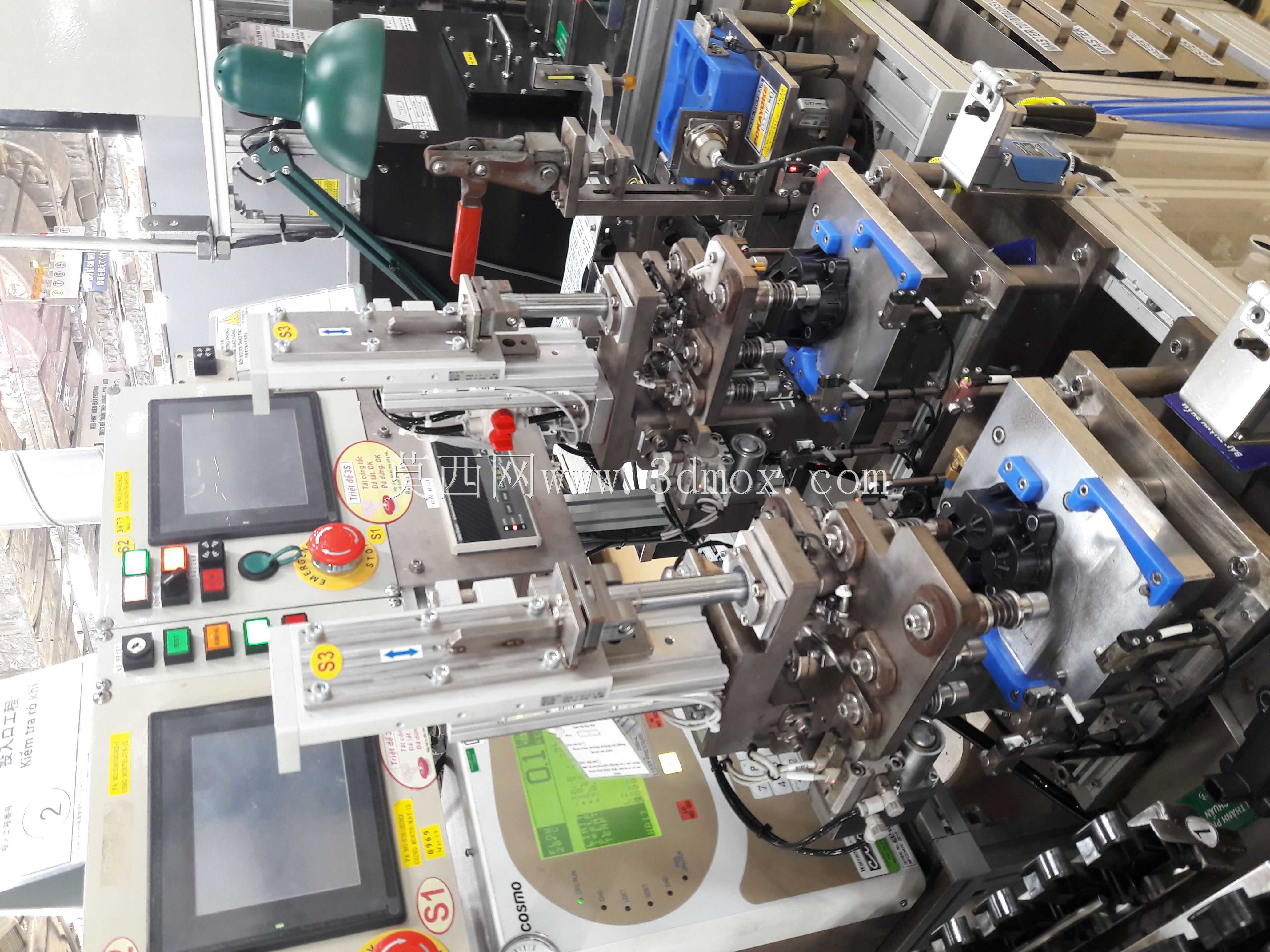

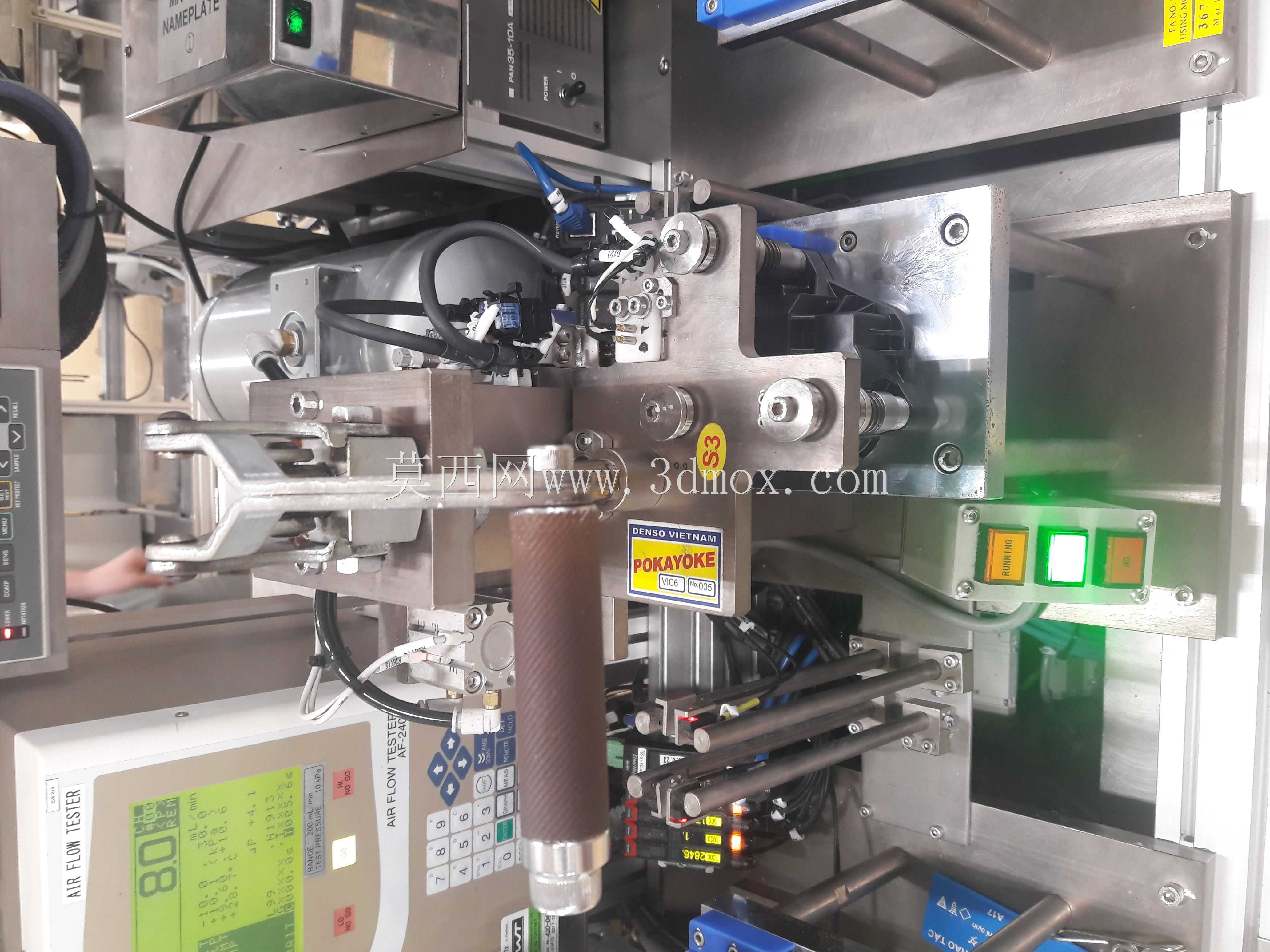

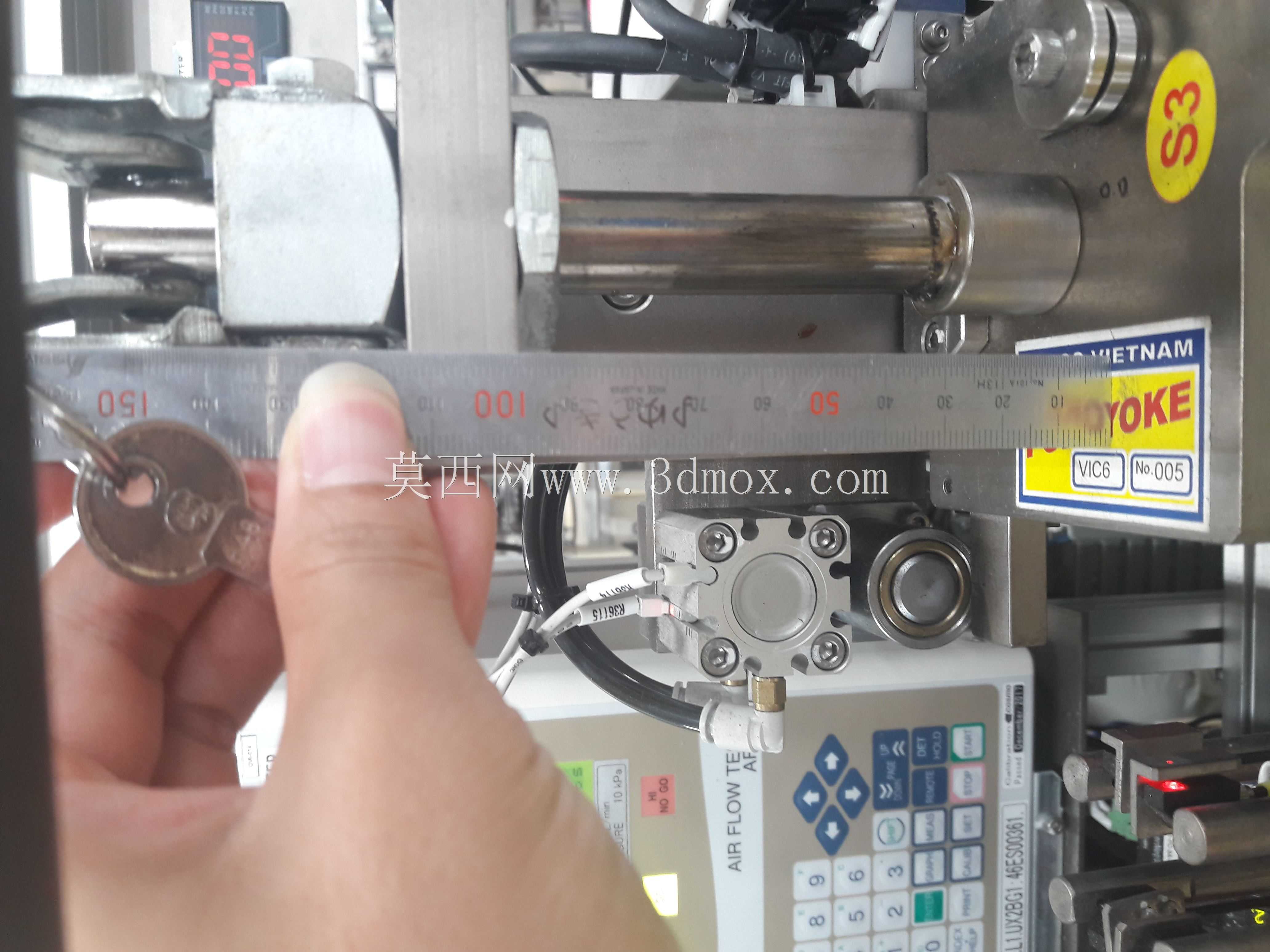

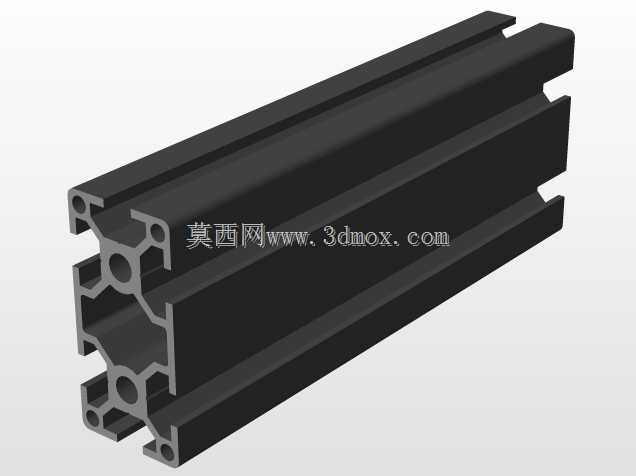

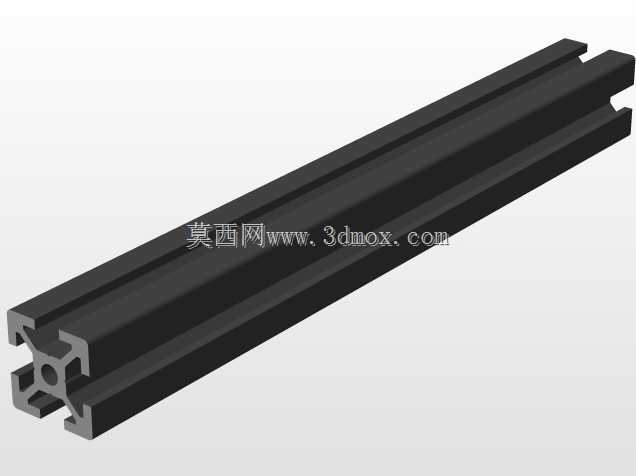

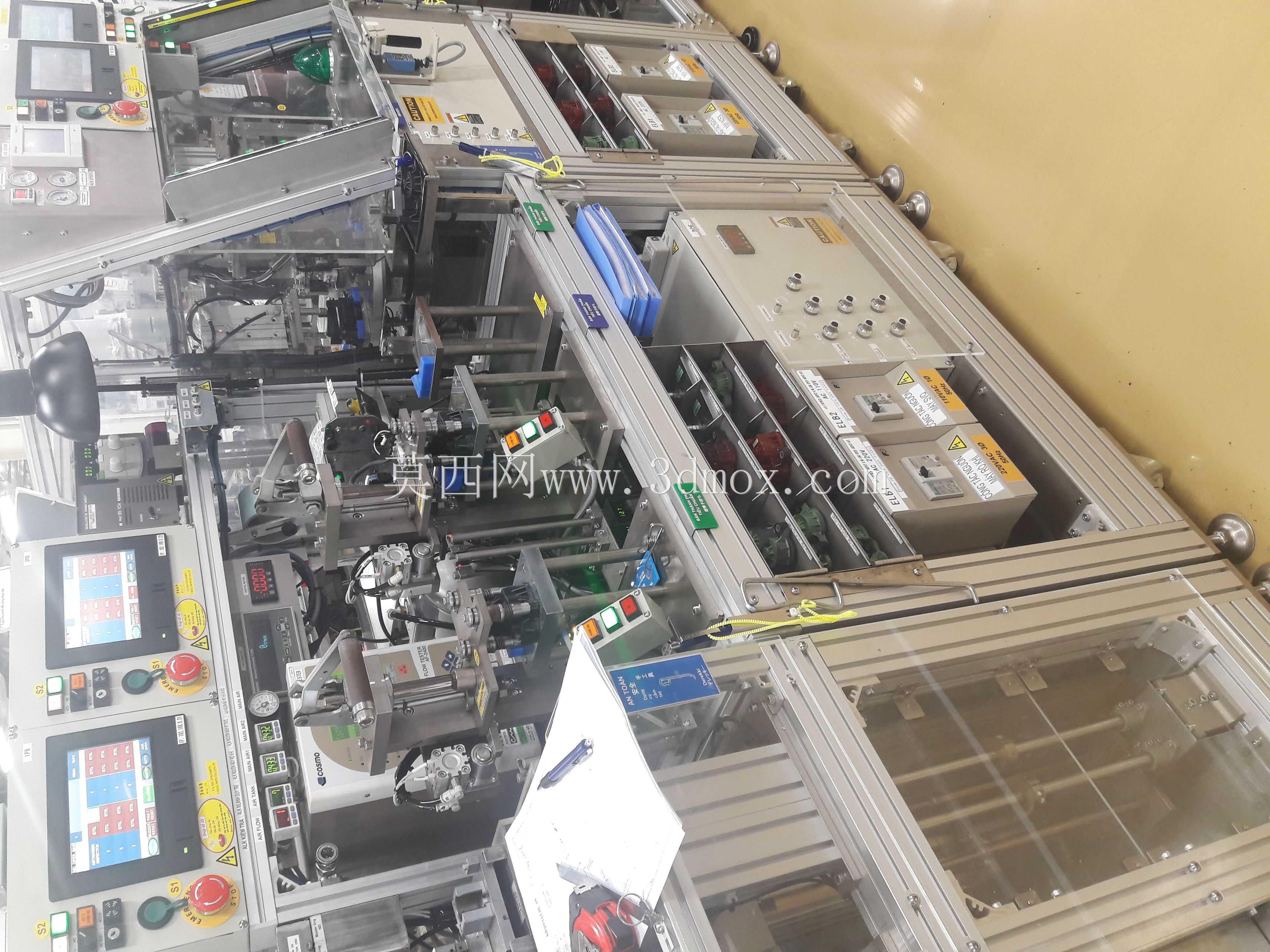

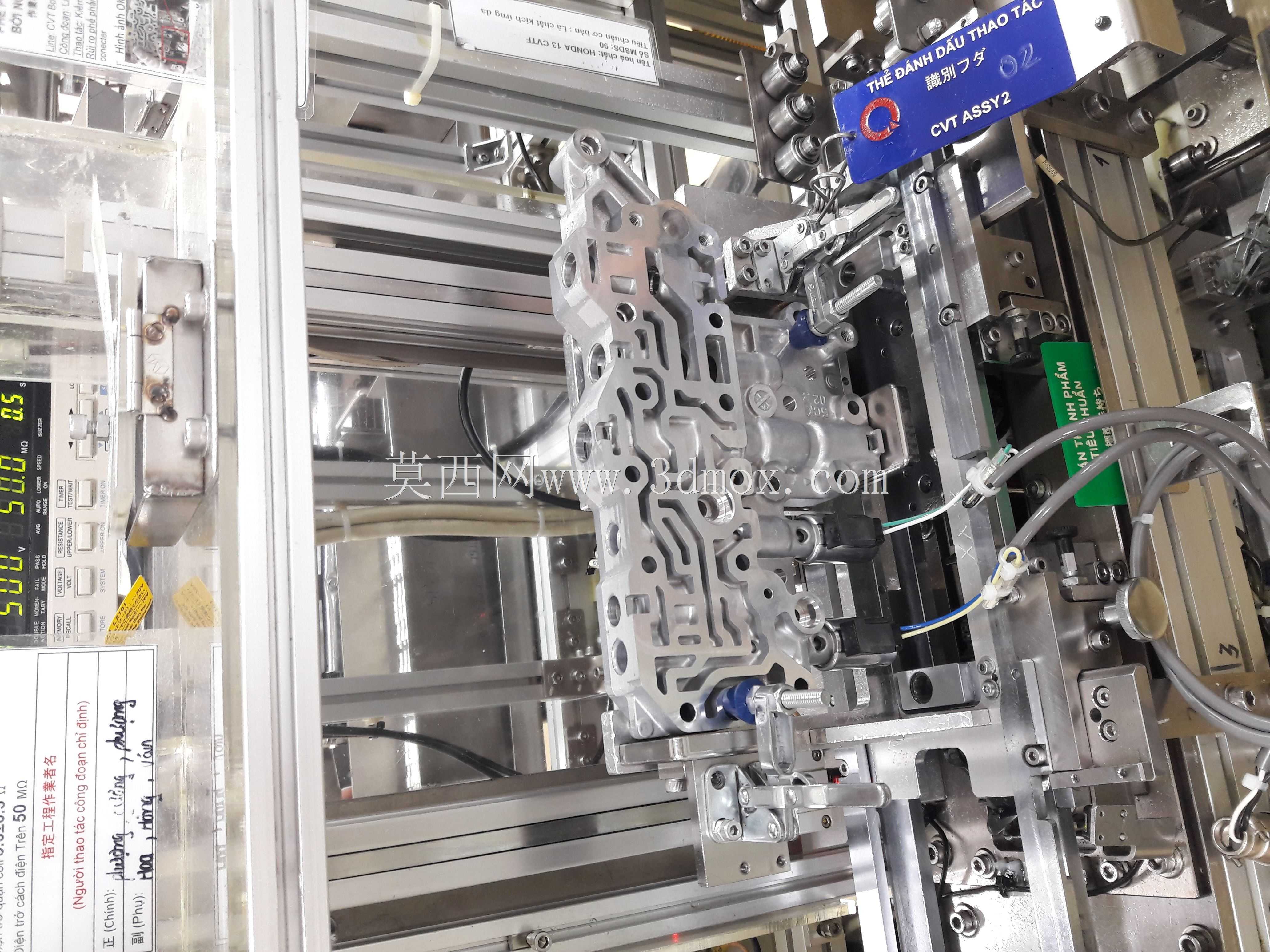

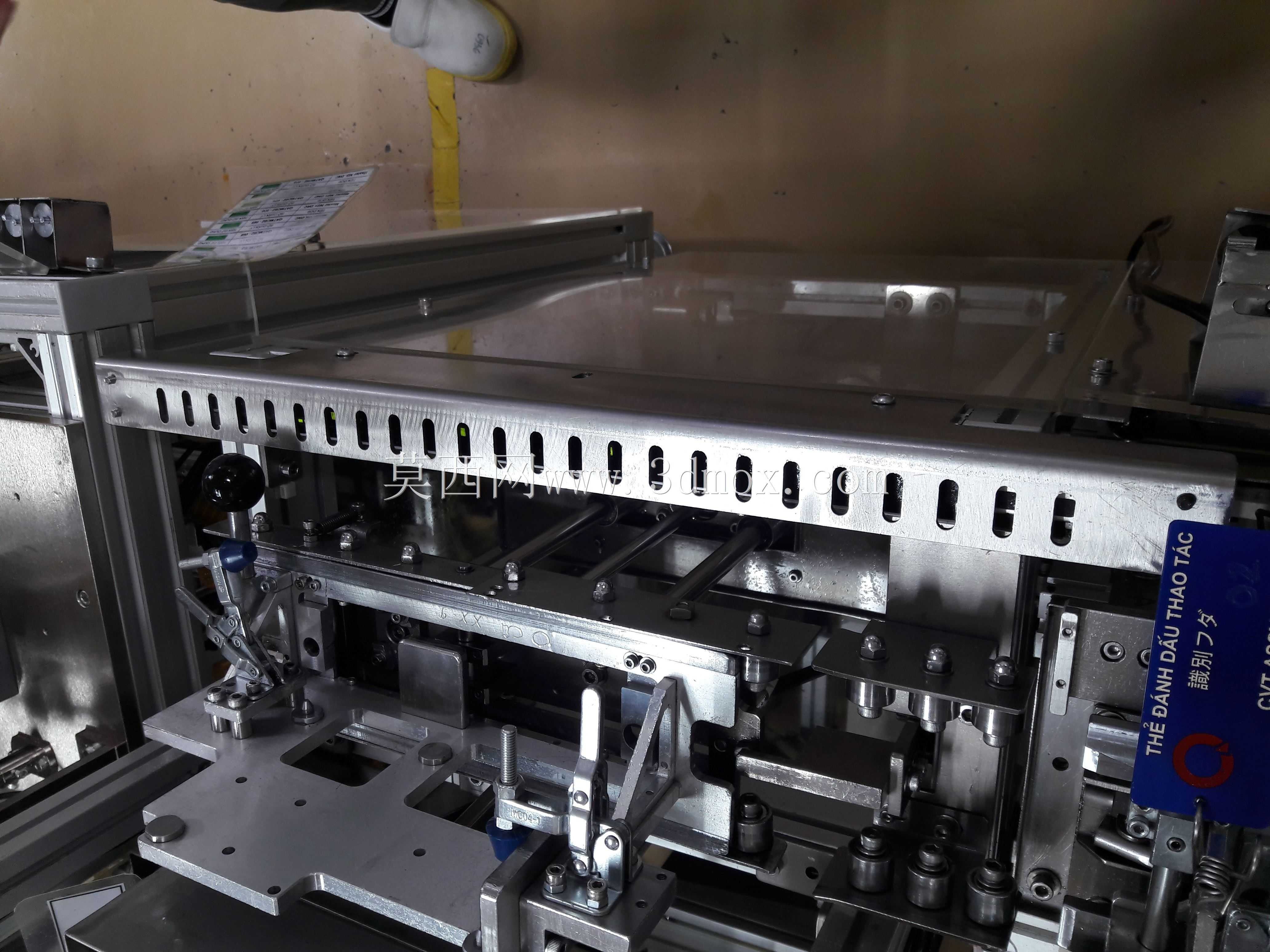

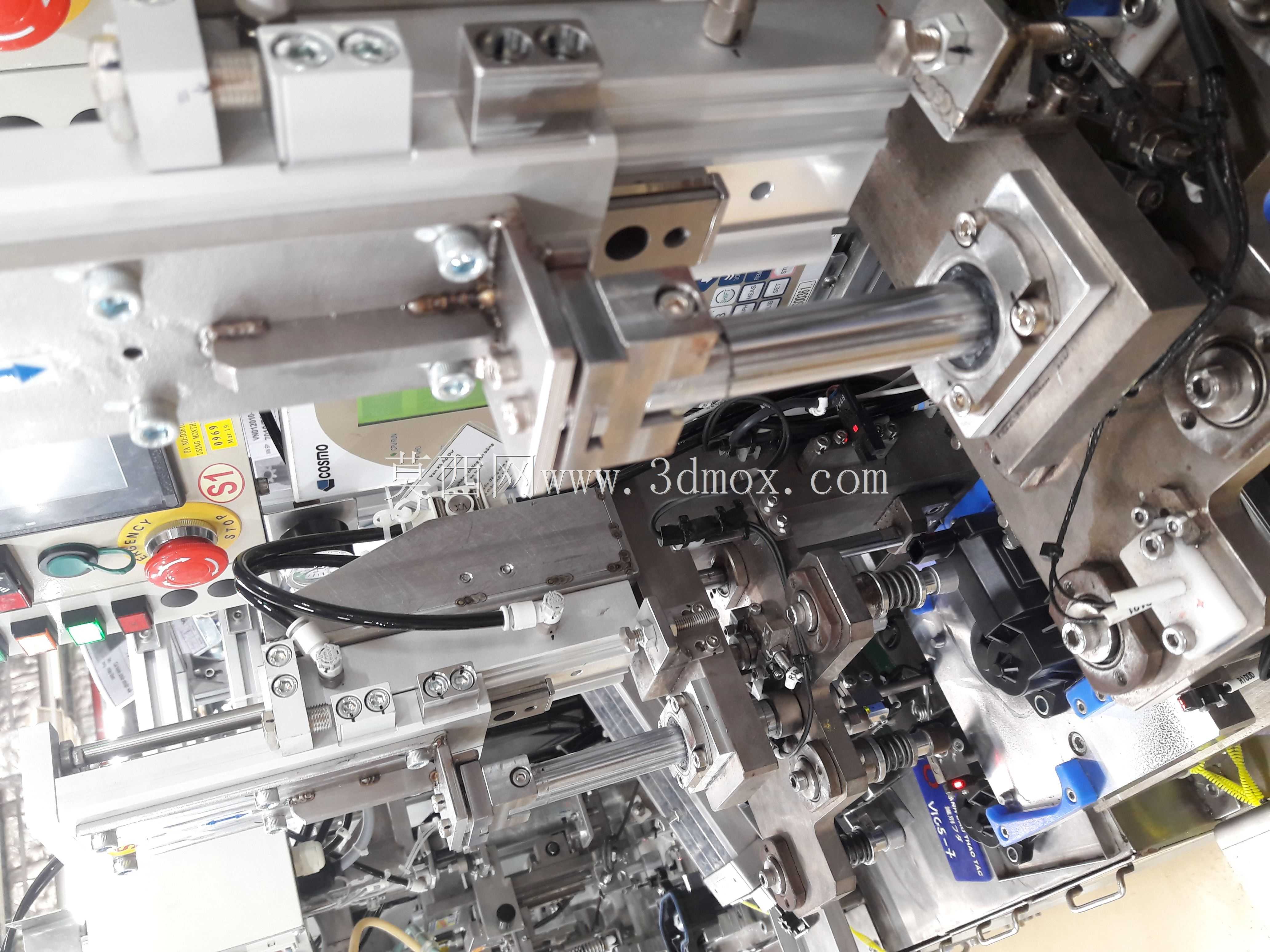

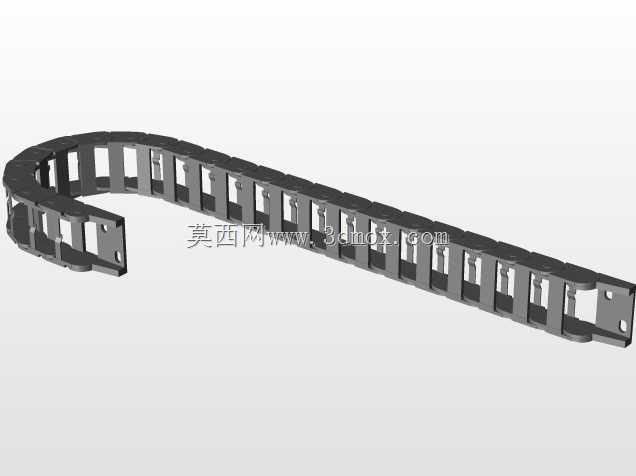

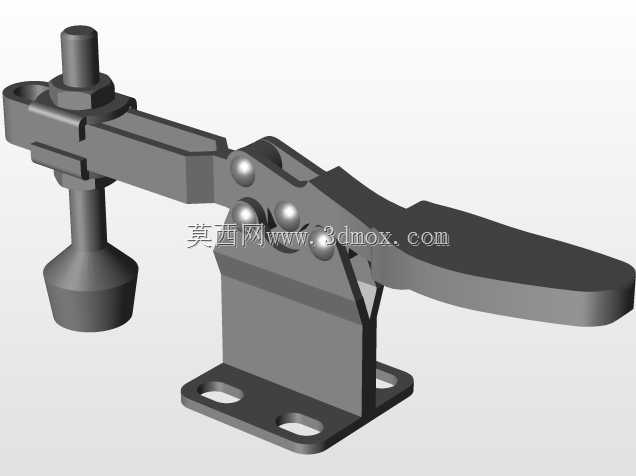

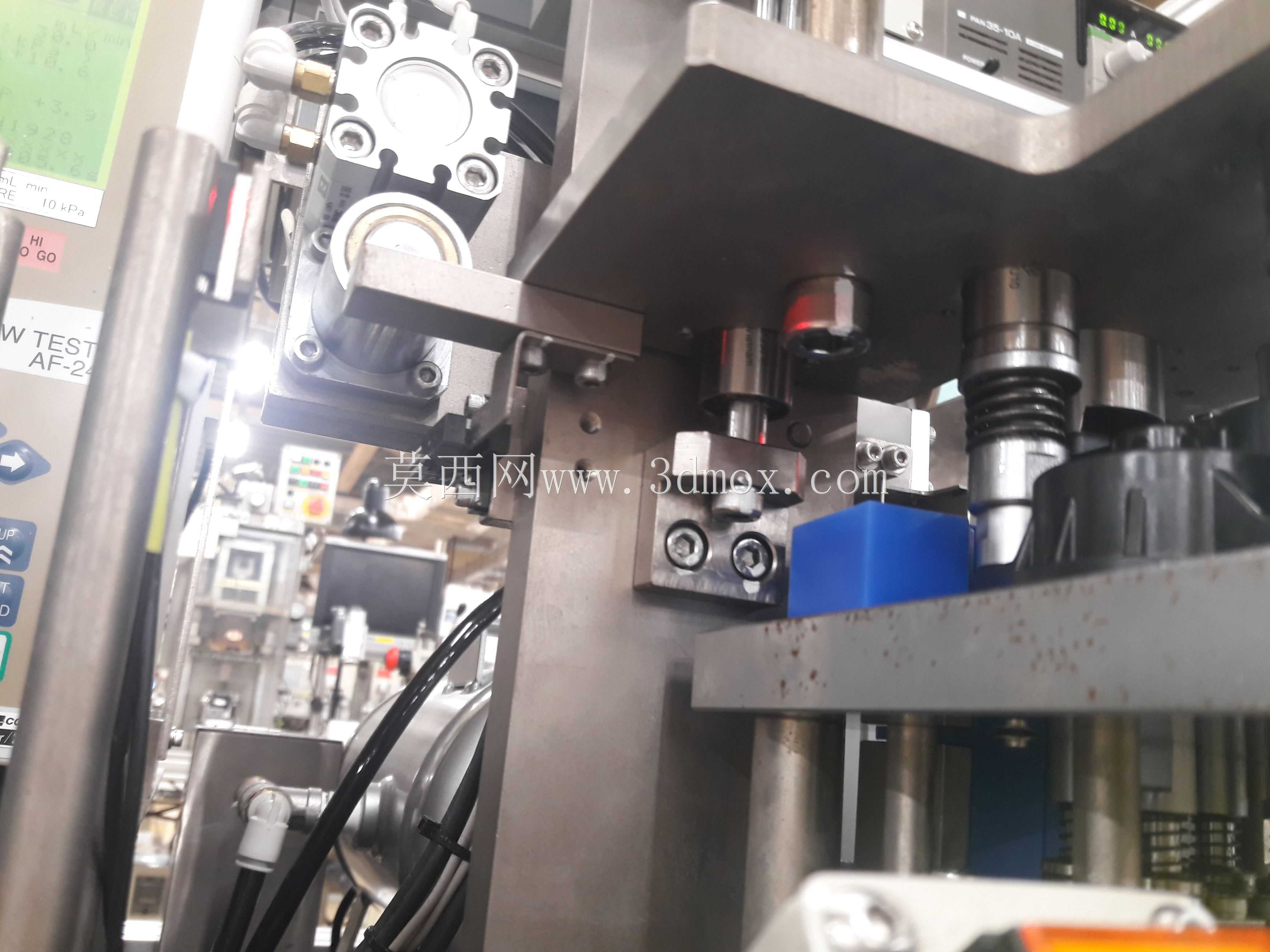

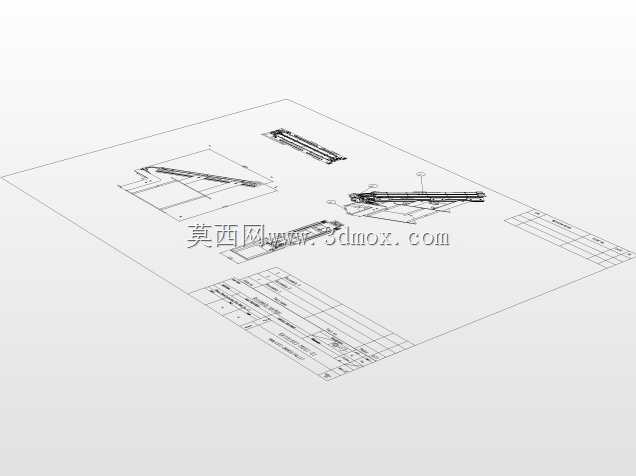

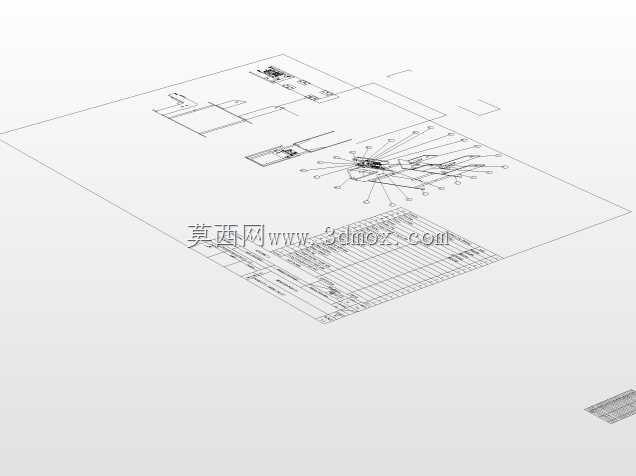

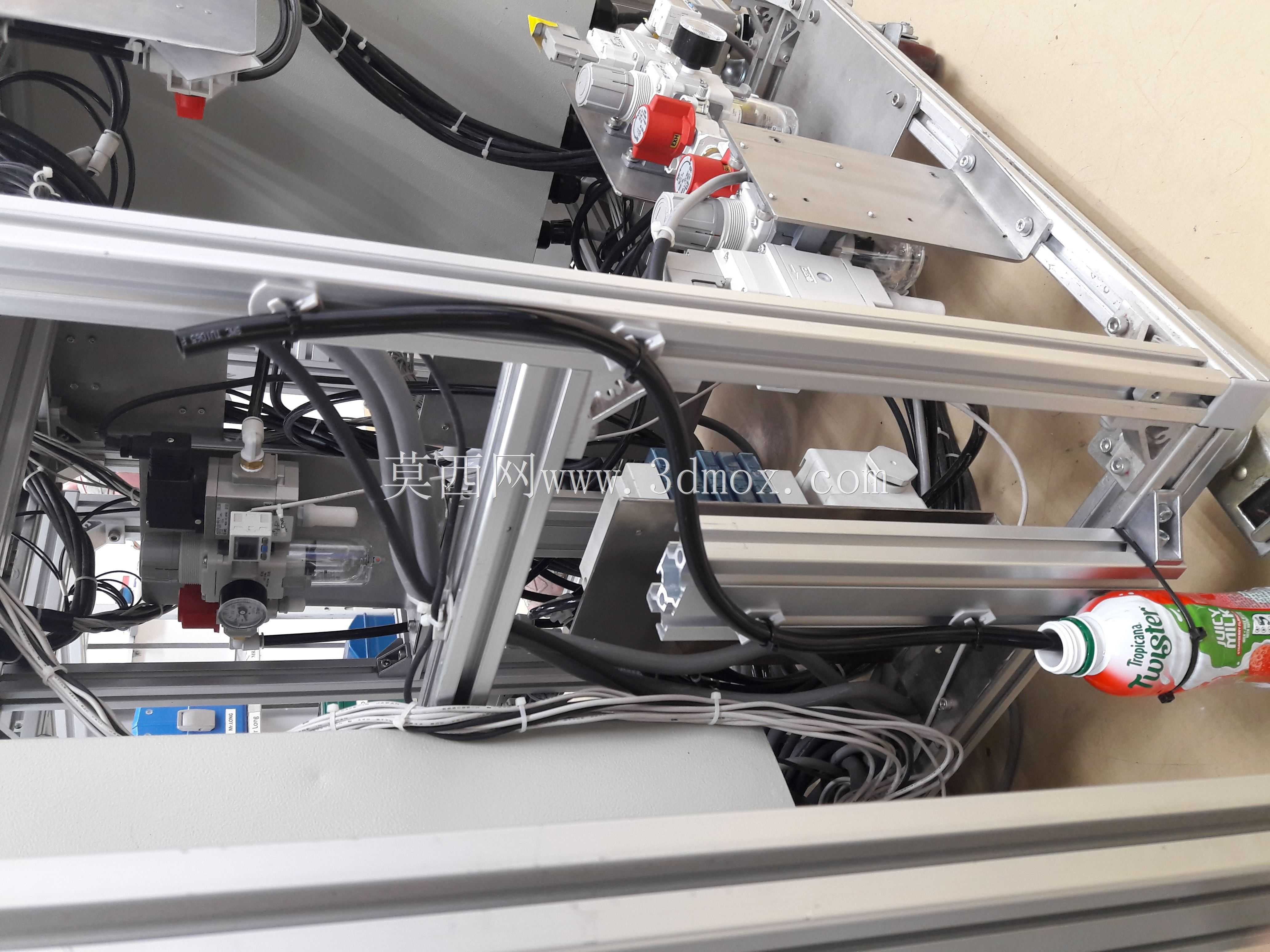

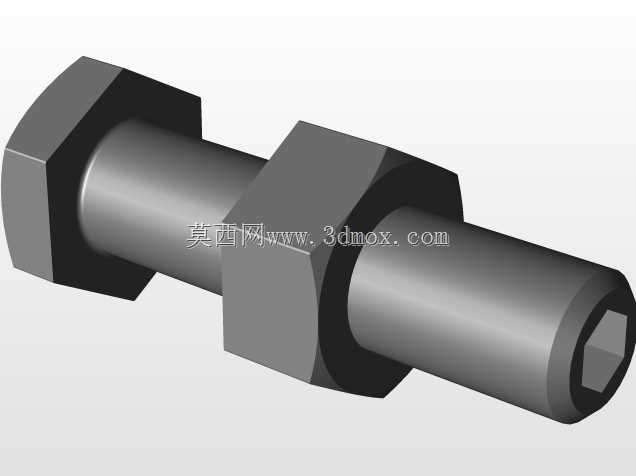

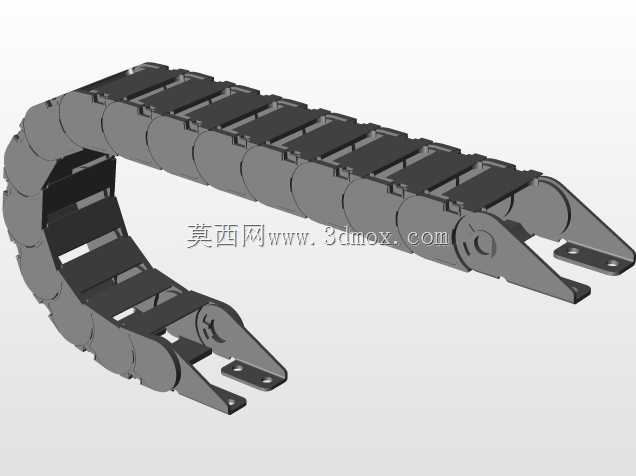

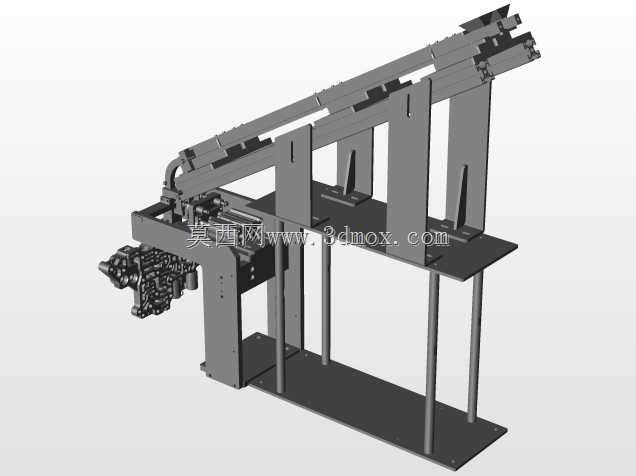

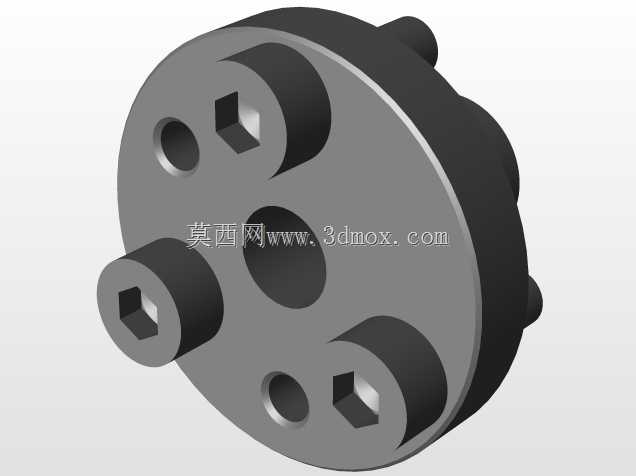

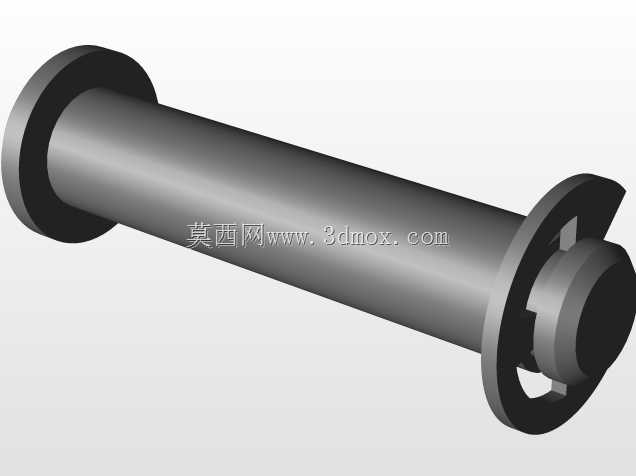

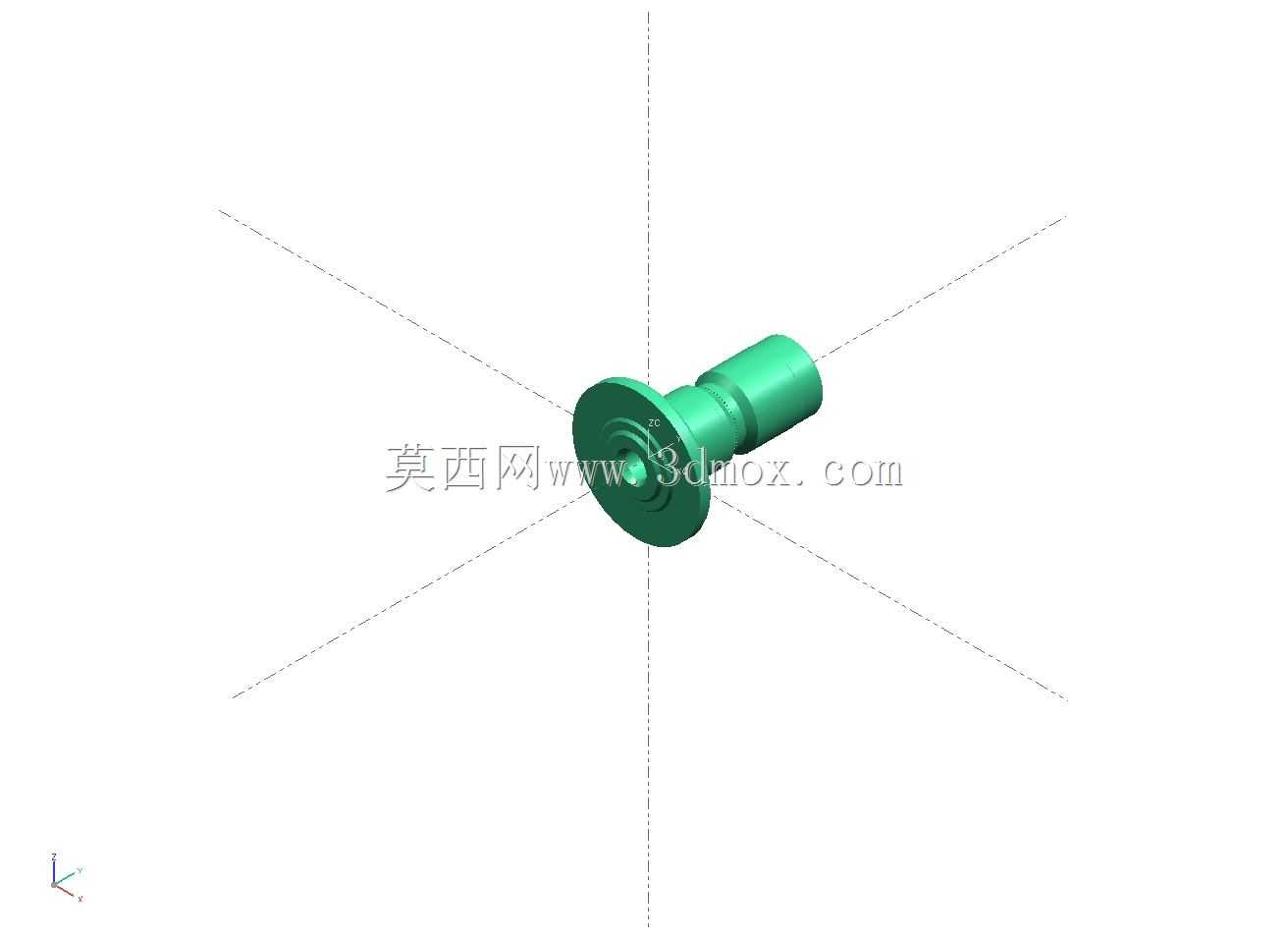

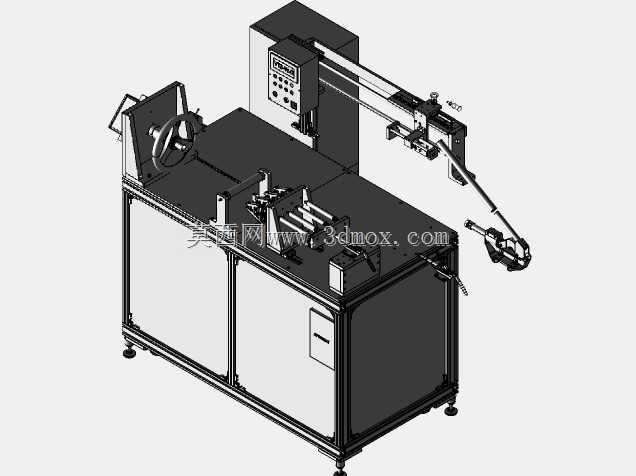

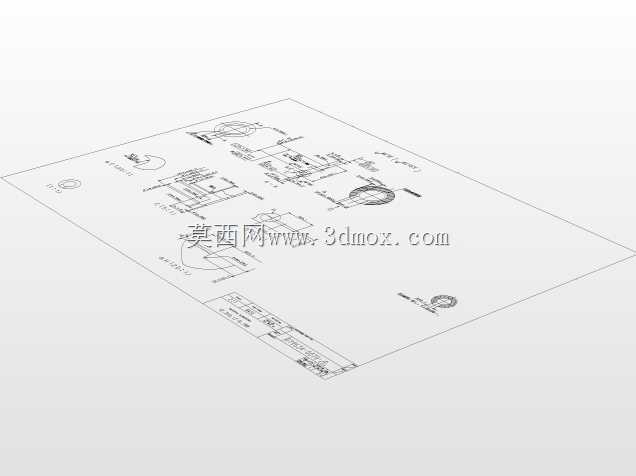

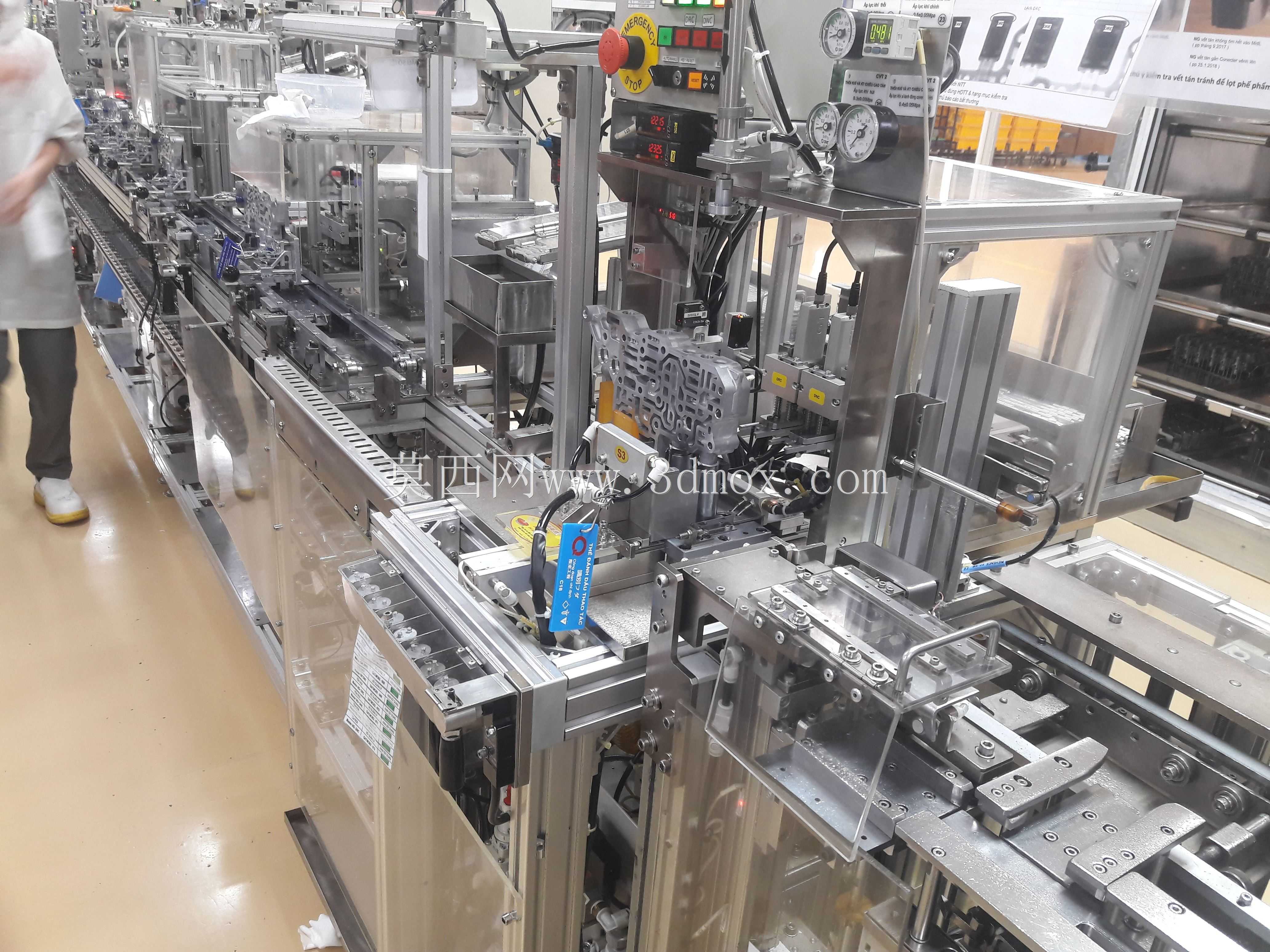

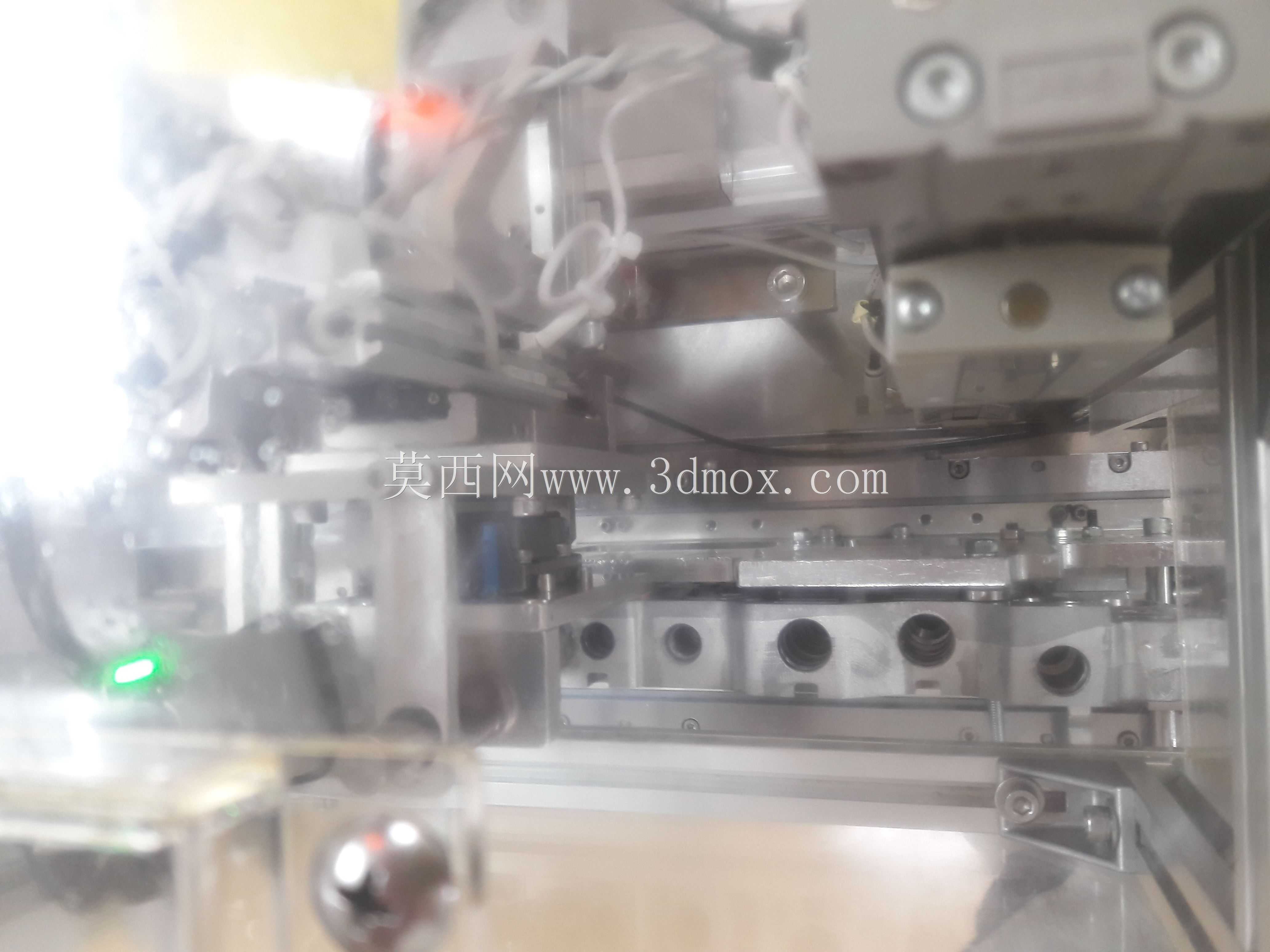

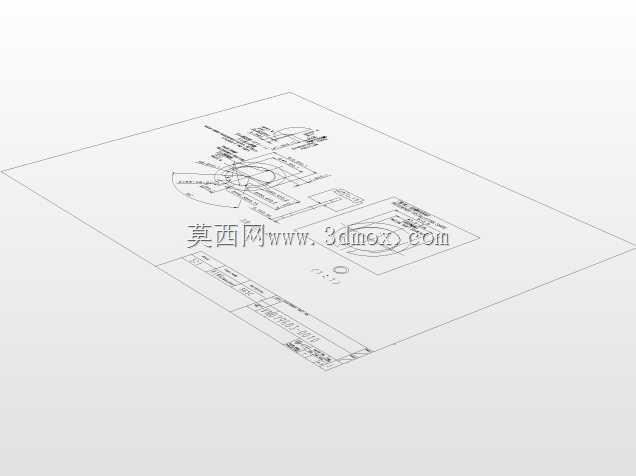

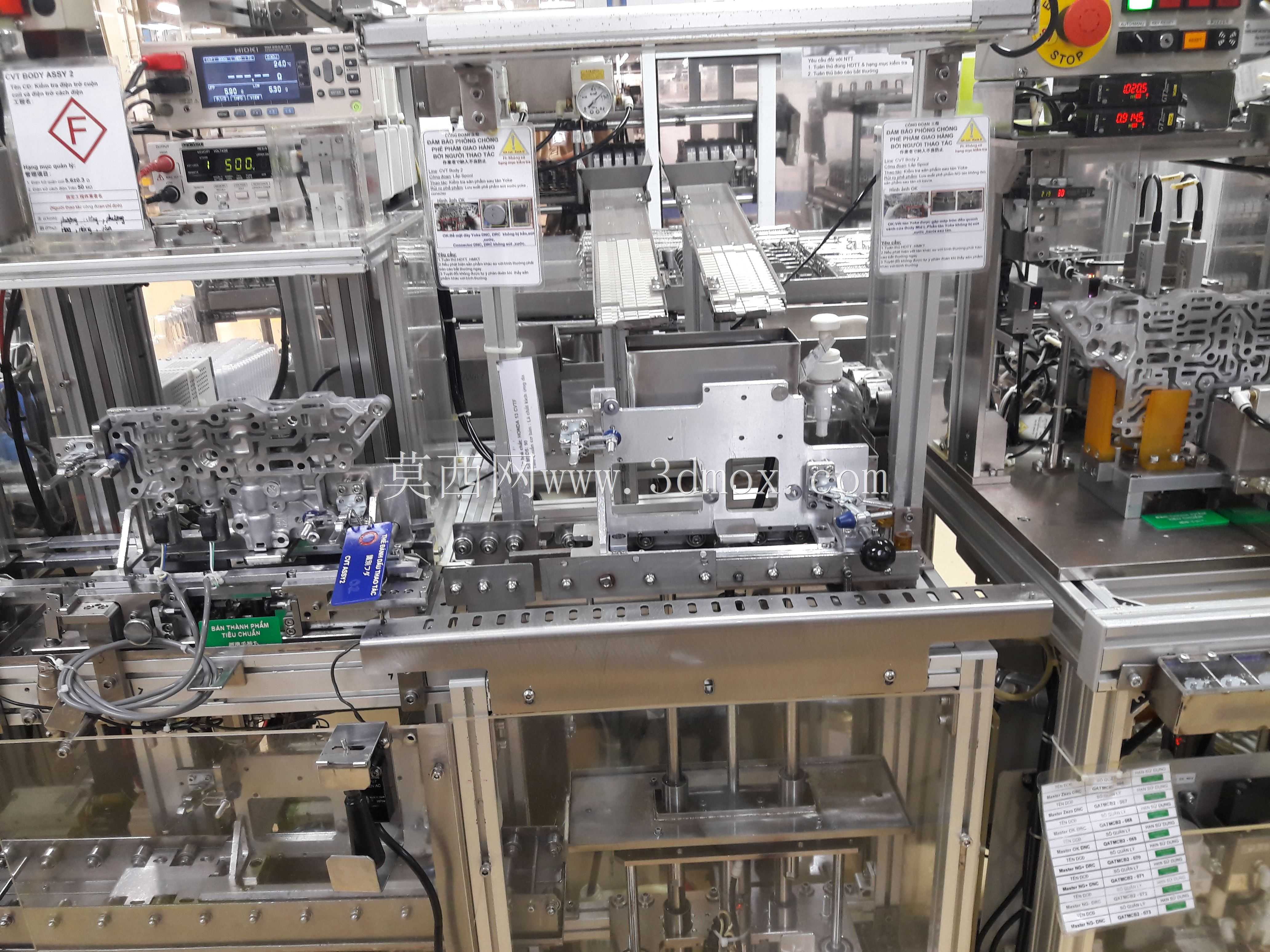

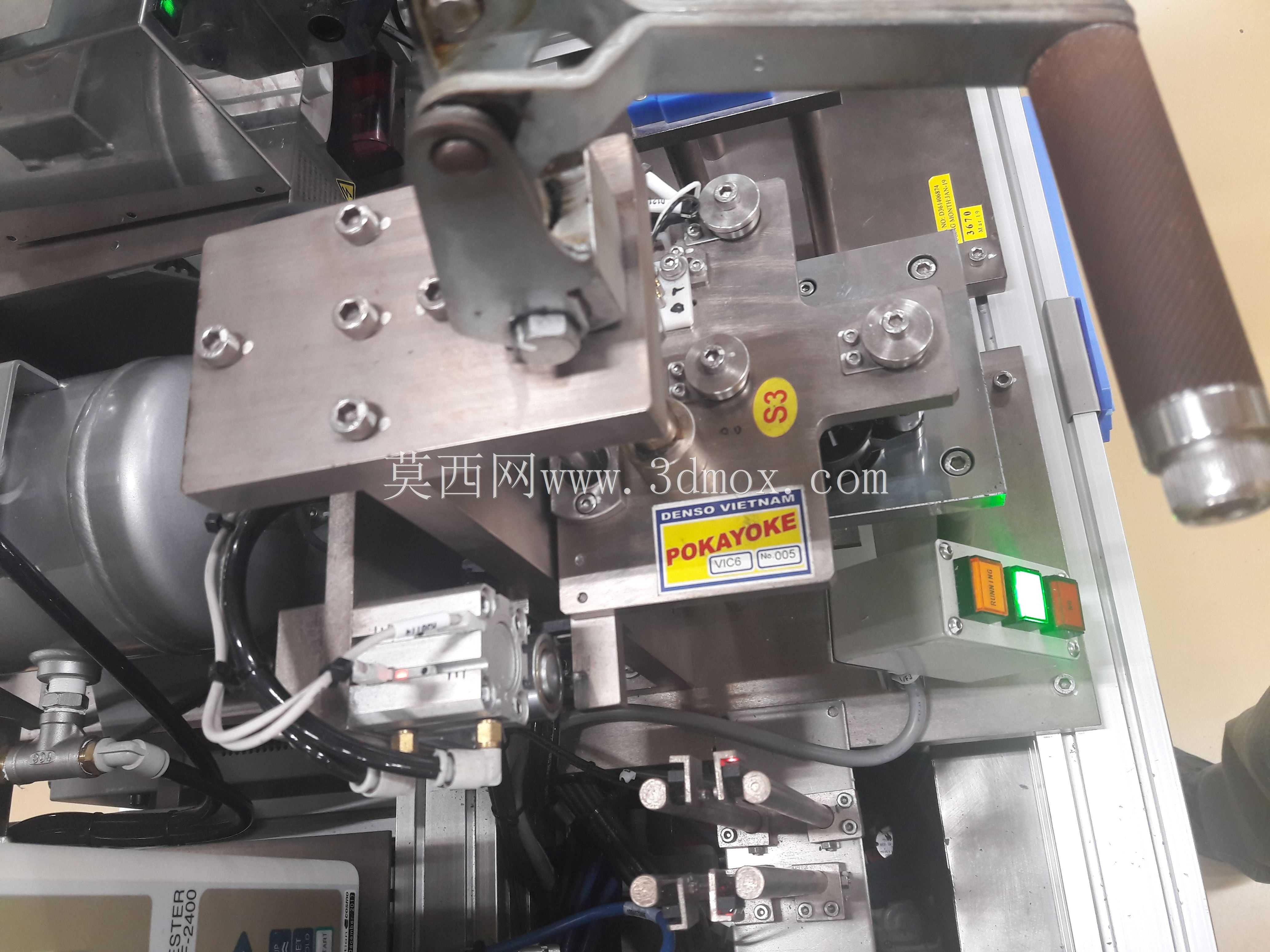

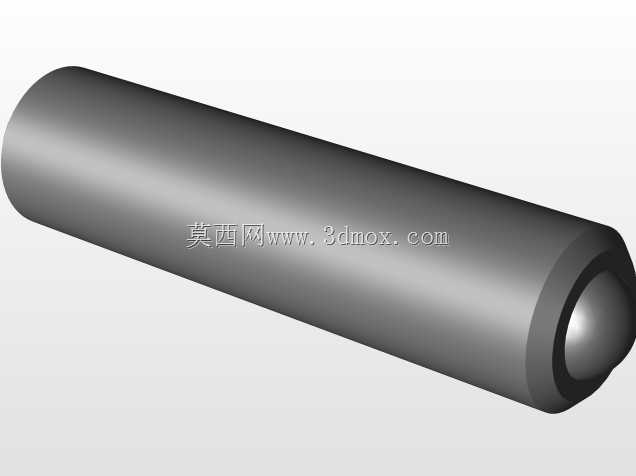

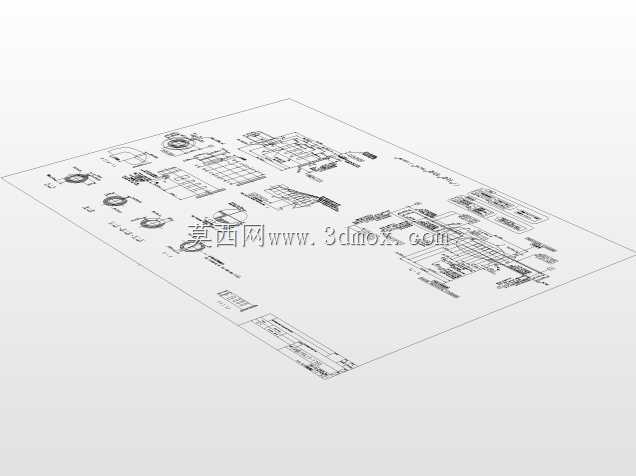

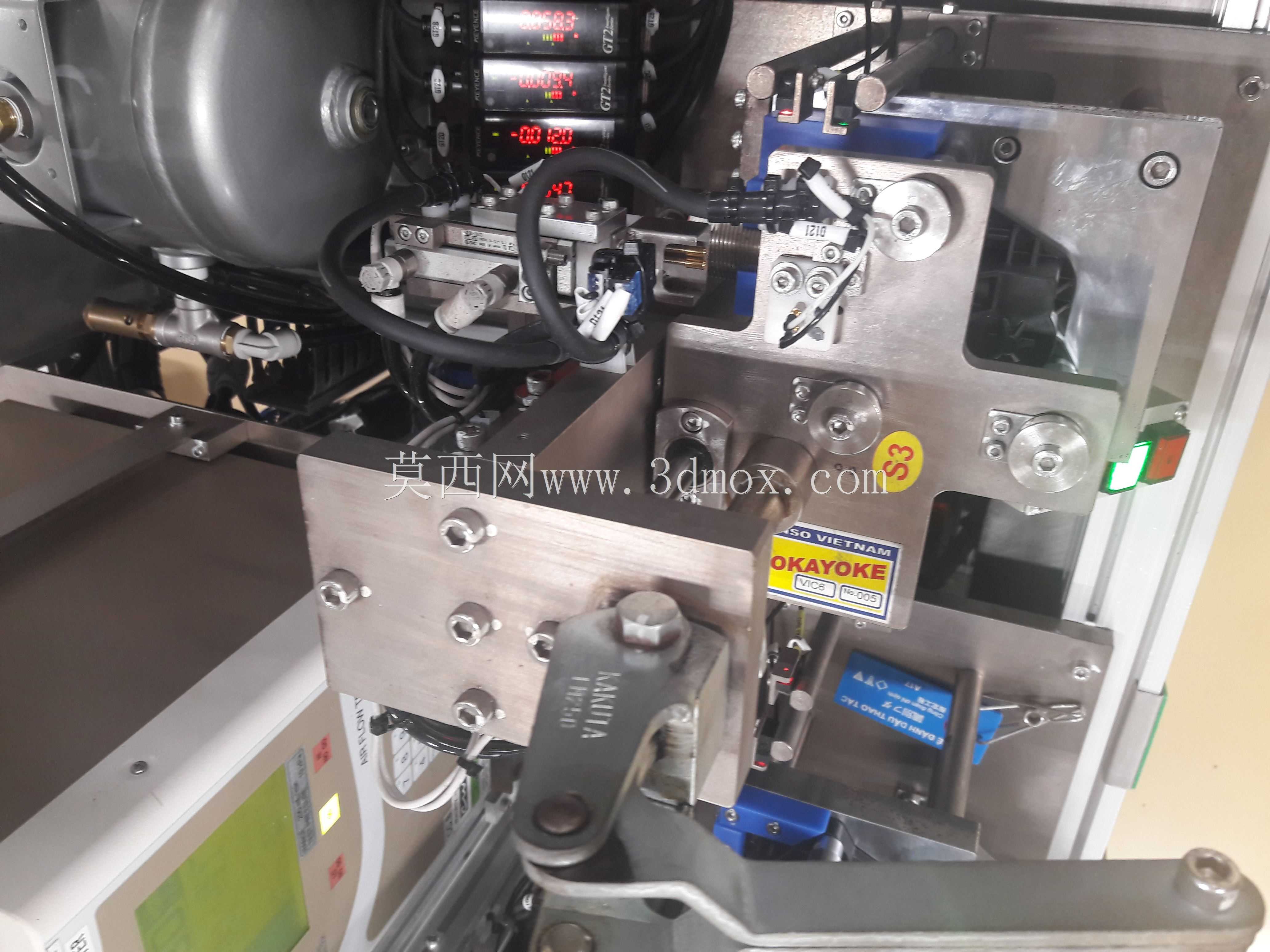

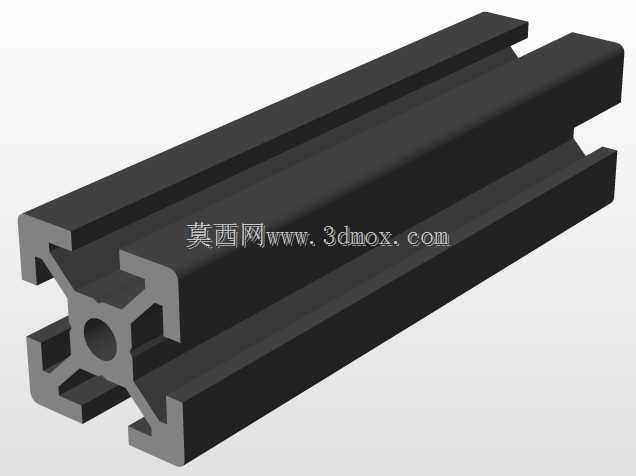

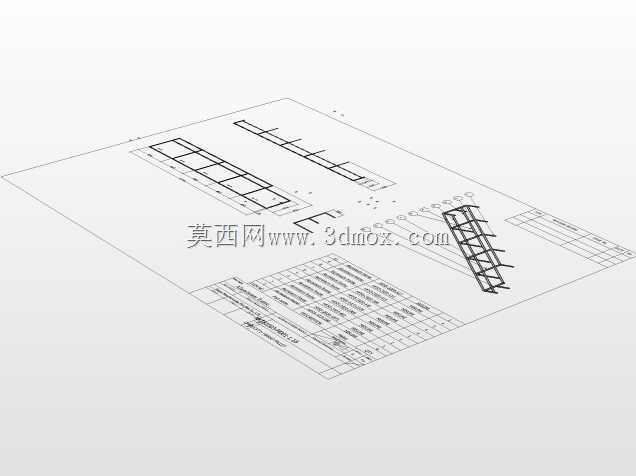

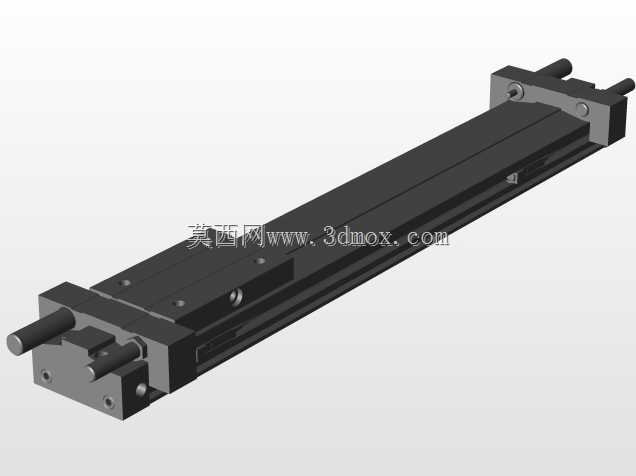

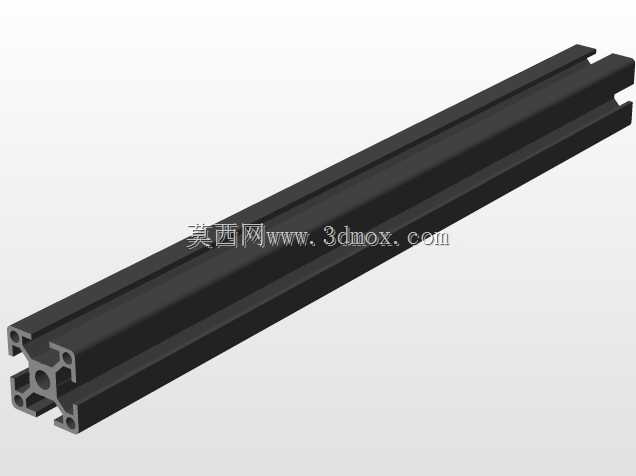

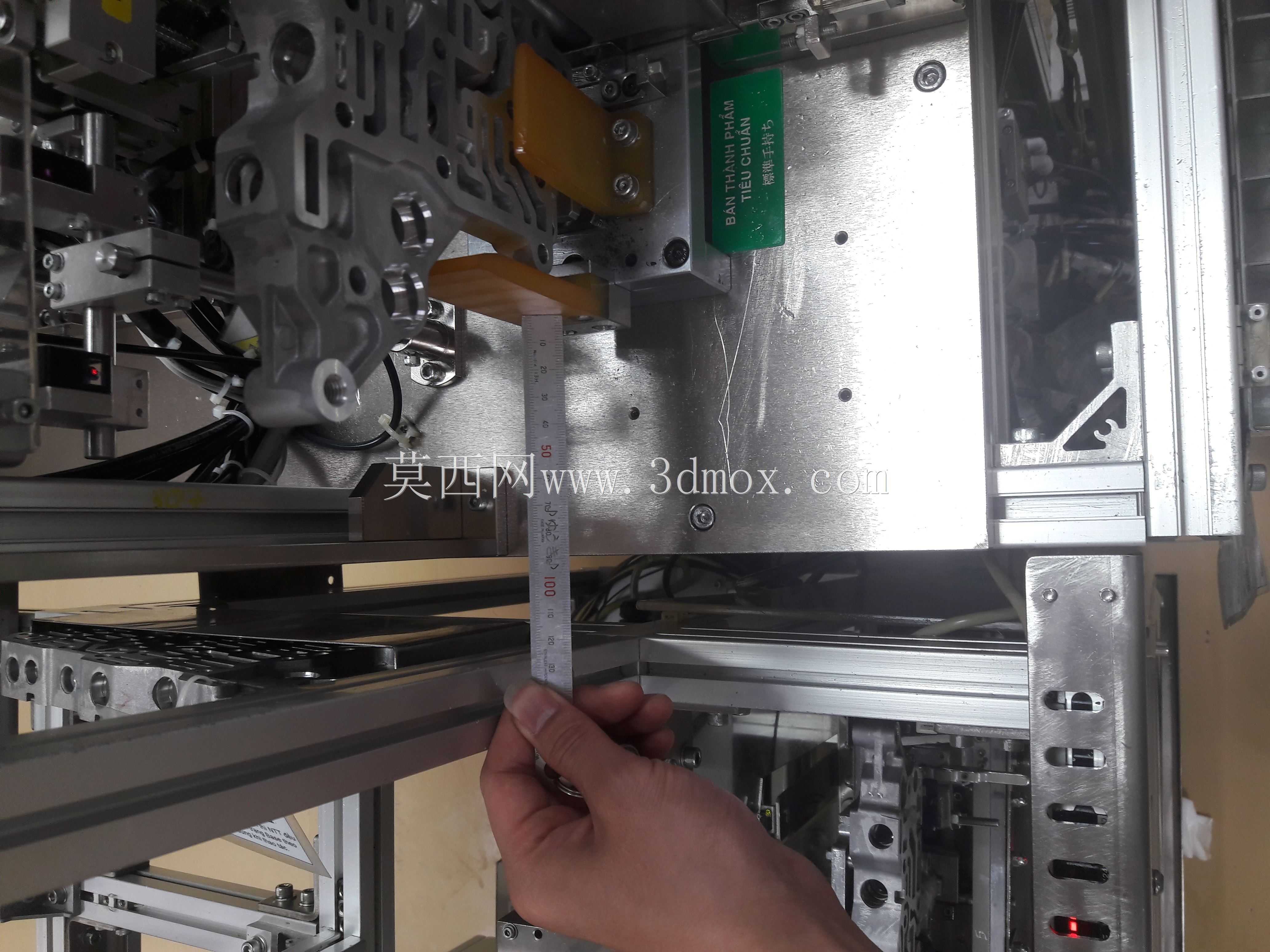

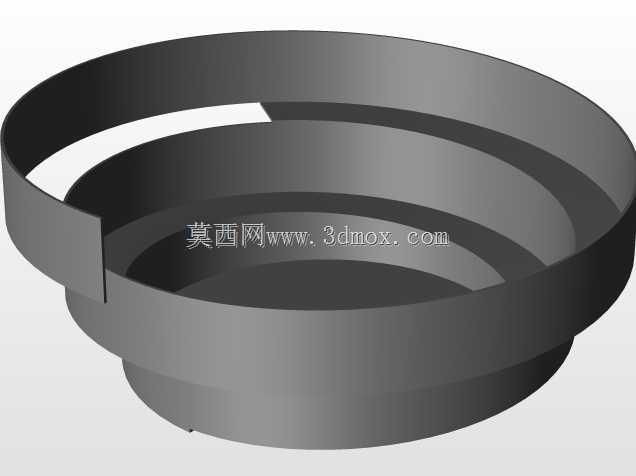

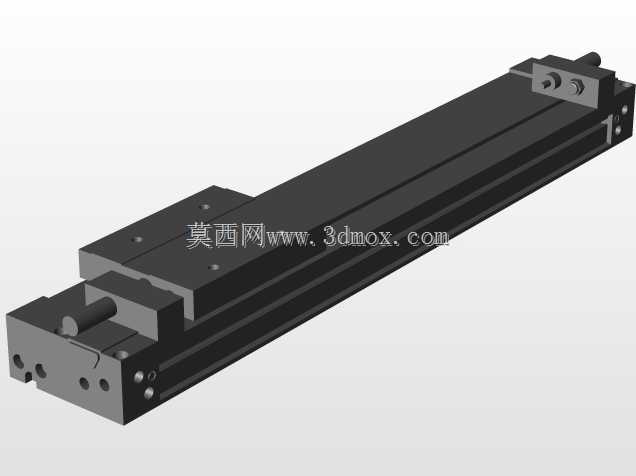

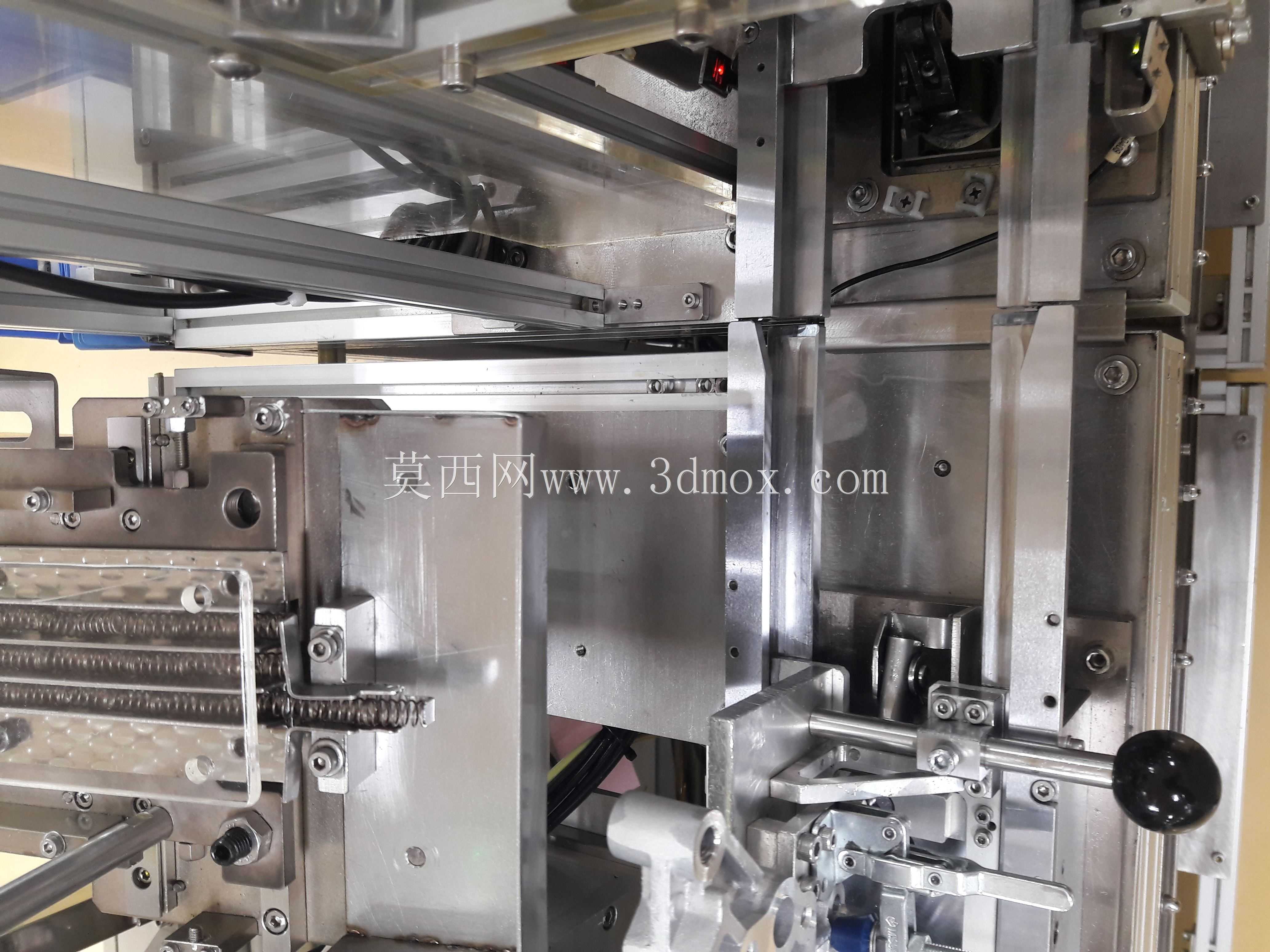

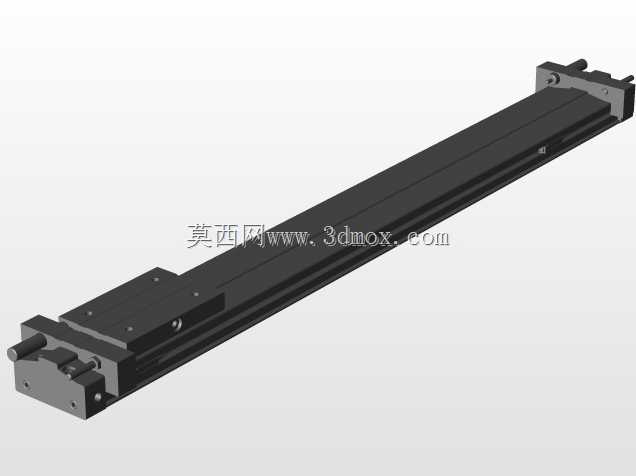

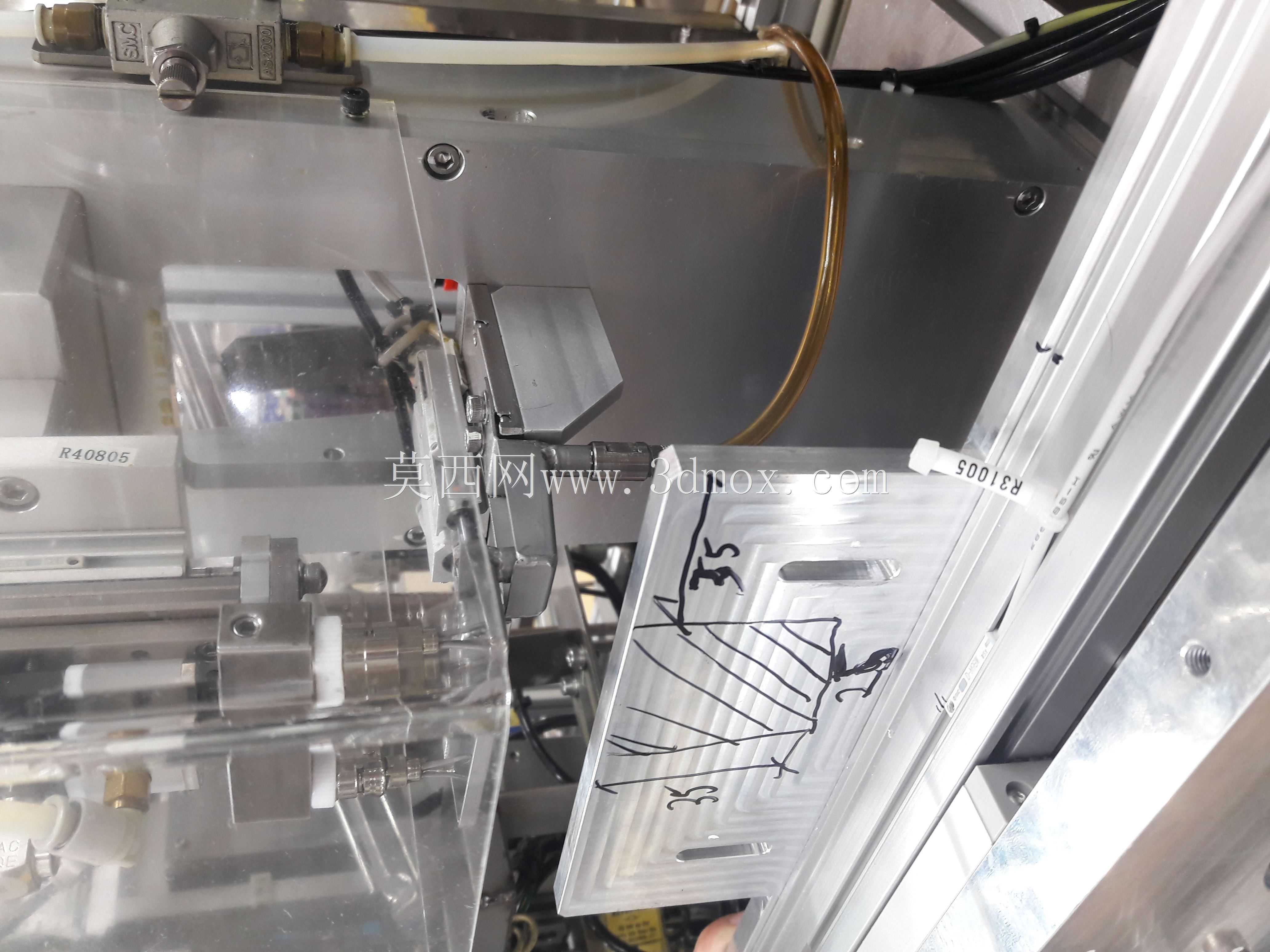

这套结构的核心定位是面向紧固件装配工序的前置供料承载单元，整体采用方通焊接加铝型材拼接的复合框架形式，在设计阶段首先考虑的是车间产线对接的安装边界，整体宽度控制在1.2米区间，长度适配常见的2.4米标准工位段，底部预留150mm的调平脚轮安装空间，既可以满足定点工位的固定安装需求，也能适配小范围产线调整的移动需求。从实际应用场景来看，这类结构主要部署在电子装配、五金件组装的流水线侧端，承担螺丝排序、分料、定向输送到锁付工位的承载功能，框架分层设计的思路完全围绕功能模块的排布逻辑展开：下层预留振动盘安装位，中层布置直振送料轨道的固定支座，上层预留分料气缸、检测传感器的安装平面，侧端延伸出的接料平台直接对接自动锁螺丝机的取料位，省去了额外搭建转接支架的工序。设计过程中特意将所有型材的拼接槽位做了统一的T型槽规格，方便后期根据不同规格螺丝的供料需求调整轨道位置，框架的受力点全部做了三角加强筋焊接，避免振动盘长期运行产生的共振导致轨道偏移，影响送料精度。在安装边界的考量上，设备后侧预留了200mm的走线与气路排布空间，所有气管、传感器线缆都可以沿着框架内侧的线槽排布，不会外露干涉物料输送路径，前端的操作面没有突出的结构件，方便操作人员日常补料、清理卡料故障。框架的工位排布采用多轨道并行设计，可以同时供应4种不同规格的螺丝，每个轨道的固定座都设计了腰型孔调节结构，能根据锁付位置的偏移量做±15mm的位置微调，适配不同产品的锁付坐标需求。底部的支撑腿特意做了加高处理，既可以避免车间地面的积水、杂物侵蚀框架底部，也方便操作人员清理设备下方的掉落螺丝与生产废料，整体结构没有多余的装饰性设计，所有的梁、柱、支撑板的厚度都经过承重校核，满负载运行时框架的形变量控制在0.2mm以内，完全满足供料机构的运行精度要求。
