基础型三通式氧气分配器结构设计

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1096199
  • 基础型三通式氧气分配器结构设计
  • 基础型三通式氧气分配器结构设计
  • 基础型三通式氧气分配器结构设计
  • 基础型三通式氧气分配器结构设计

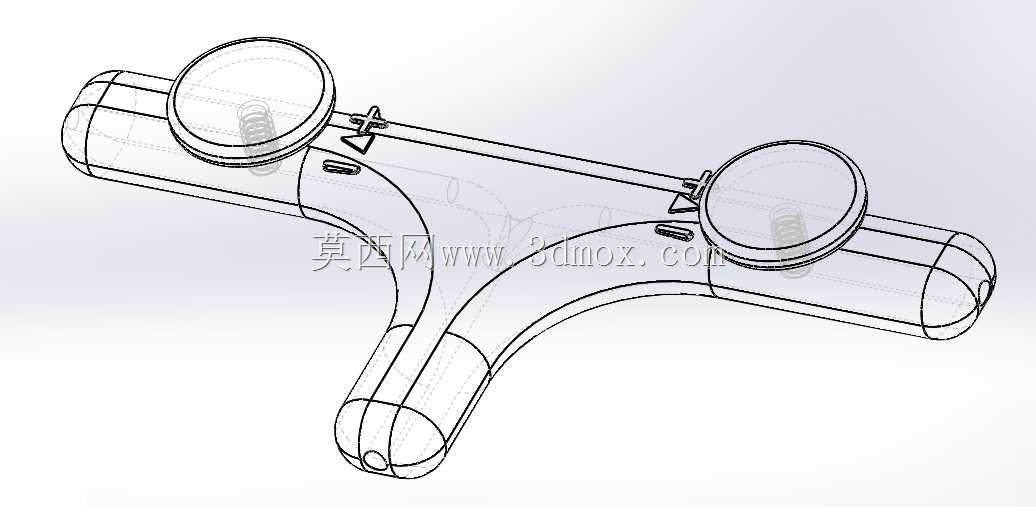

  这款三通式氧气分配结构,主要面向医用供氧、小型制氧设备配套、实验室气路接驳等场景使用,核心作用是将单路输入的氧气稳定分流为两路独立输出,满足同一气源下两个终端的供氧需求,常见于病房床头供氧支路、便携式制氧机双出口扩展、小型氧疗设备的气路分配环节。从结构设计逻辑来看,整体采用Y型三通的主体构型,相比直角三通能大幅降低气路弯折带来的压损,气流在腔体内过渡更平缓,不会出现直角拐角处的湍流啸叫问题,对于氧气这类需要稳定输送压力的医用气体来说,平缓的流道设计能有效减少输出端的压力波动,避免供氧流量忽大忽小影响使用体验。主体的三个接口端都做了等径的圆柱段设计,接口外壁预留了标准管螺纹的加工余量,安装时可以直接对接标准医用氧气管路快插接头或者金属卡套接头,不需要额外做转接件,安装边界上三个接口的轴线处于同一平面,两个输出接口的夹角控制在120度左右,安装后管路不会出现过度弯折,相邻管路的最小操作间隙预留了15mm,足够操作人员徒手拧紧接头或者插拔气管,不会出现操作空间不足的问题。

  两个输出支路的顶端都预留了压力表安装位,安装位的接口轴线垂直于对应支路的管路轴线,安装压力表后表盘朝向与主体平面平行,操作人员站在设备正面就能直接读取两个支路的输出压力,不需要侧身或者调整视角,每个压力表安装位旁都设计了小型的流量调节旋钮安装槽,旋钮的操作面突出主体表面8mm,调节时手指有足够的施力空间,不需要借助额外工具就能手动微调支路流量。整个主体的壁厚设计遵循等强度原则,流道内壁做了0.5mm的圆角过渡,避免应力集中在拐角位置,在承受0.4MPa的常规供氧压力时,主体的形变位移量控制在0.02mm以内,不会因为长期承压出现接口渗漏的问题。

  从建模细节来看,所有的密封槽位置都严格按照医用气体密封的标准尺寸设计,槽宽和槽深的比例控制在3:2,适配常规的O型密封圈安装,装配后密封圈的压缩量在20%-25%之间,既能保证密封性能,又不会因为压缩量过大导致密封圈过早老化失效。流道的内壁粗糙度要求控制在Ra1.6以下,建模时已经预留了抛光加工的余量,不会出现气流携带杂质堆积在管壁的问题,符合医用气路的卫生要求。

  整体结构没有多余的冗余设计,所有的外部凸起结构都做了R2以上的圆角处理,安装和维护过程中不会划伤操作人员,主体的外部轮廓尺寸控制在紧凑型范围内,整体长度不超过180mm,宽度不超过100mm,安装时占用的空间很小,既可以集成在大型供氧设备的内部气路板上,也可以作为独立的分流元件单独安装在墙面供氧终端旁。在实际选型适配时,这款分配器的通径设计匹配4-6L/min的常规供氧流量需求,两个支路可以独立调节流量,互不干扰,即使其中一个支路关闭,另一个支路的压力波动也不会超过0.02MPa,完全满足常规氧疗场景的使用要求。建模过程中所有的装配间隙都按照塑料注塑或者金属机加工的常规公差预留,活动部件比如调节旋钮的配合间隙控制在0.1mm以内,既不会出现卡滞,也不会因为间隙过大出现漏气问题。
