户外自定向捕雾集水装置结构设计

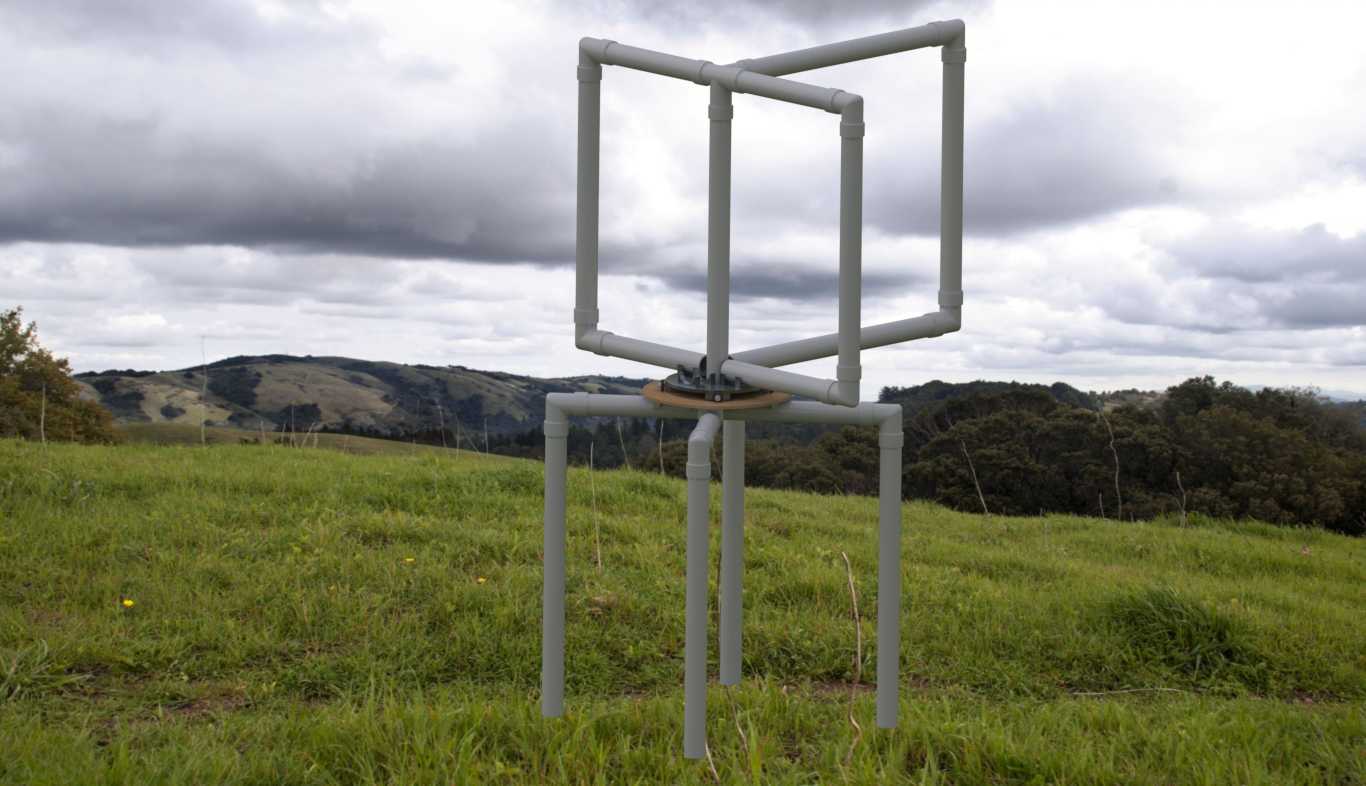

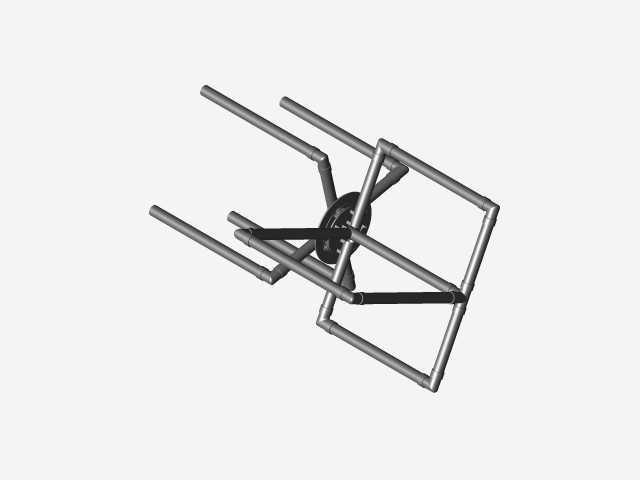

　　这款捕雾装置主要面向干旱多雾的山地、沿海缺淡水区域布设，核心作用是捕捉空气中悬浮的雾滴，将其汇聚成可利用的液态水，为野外作业点位、零散小型聚居点提供非传统水源补充，也可用于山区农林种植区的辅助灌溉补水，适配常年雾天占比高、常规取水难度大的户外场景。从结构设计来看，装置采用标准PVC管件拼接成立体框架结构，上部设置两组互成角度的方形捕雾面支撑框架，下部采用四根竖直管件作为支撑腿，整体无复杂定制加工件，所有连接节点均采用标准管道接头拼接，现场组装无需专用焊接或粘接设备，可根据运输条件拆解为单根管件后运至布设点位再完成拼装，大幅降低偏远区域的运输与施工难度。设计阶段充分考虑户外布设的抗风需求，支撑腿底部预留安装固定孔位，

　　可通过地锚或混凝土预制墩完成底部固定，上部框架的角度设置经过风场适配优化，可在自然风场下自动调整迎雾角度，无需额外加装动力转向机构，保证不同风向条件下捕雾面都能最大化接触含雾气流，提升雾滴捕捉效率。捕雾面依托上部框架张固定，含雾气流穿过捕雾面时，雾滴会被拦截在网面结构上，汇聚成较大水滴后顺着框架的管道导流槽汇入下部集水腔，再通过预设的导流接口接入储水容器，整个集水过程无需外部动力输入，完全依靠自然风场与重力完成水的收集与输送。从安装边界来看，装置整体支撑跨度控制在1.2米范围内，上部捕雾框架最高处距地面约1.8米，支撑腿入土固定深度不小于0.3米即可满足常规6级风况下的稳定要求，布设时需选择周边无高大遮挡、常年迎风的开阔点位，

　　避开背风坡或障碍物下风侧的涡流区域，保证气流可以顺畅穿过捕雾面。结构设计上充分考虑户外长期使用的耐候性，所有管件均采用抗紫外线的硬质管材，接头处预留密封间隙，可避免长期户外使用后出现接头松动脱落问题，日常维护仅需定期清理捕雾面附着的沙尘杂物，无需复杂的部件更换作业，运维门槛极低，适配无专业运维人员的偏远区域使用。
