实验室钣金储物柜体结构设计

在实验室场景的配套设施选型与结构设计中，储物柜体是承担实验设备、化学试剂、耗材器皿存放功能的核心基础单元，不同于普通民用或办公储物柜体，实验室柜体需要兼顾结构刚性、空间利用率、安装适配性以及长期使用的稳定性，本次设计的钣金柜体正是针对常规理化实验室、检测分析室的通用存放需求开发的结构方案。

从实际应用场景来看，这类柜体通常布置在实验室边台侧方、仪器设备旁的预留空位或者独立储物区域，需要适配实验室常见的地面平整度偏差，同时要避免与周边的通风管路、电源桥架、给排水管线产生安装干涉，因此在结构设计阶段就需要明确柜体的外形边界与安装预留尺寸。该柜体整体采用方正的立方体结构，所有板件统一采用1毫米厚度的金属板材加工，这种厚度选择是经过多场景验证的平衡方案：过薄的板材会在长期承重后出现侧板变形、柜门闭合错位的问题，过厚的板材则会增加不必要的材料成本与柜体自重，给搬运、现场安装带来额外负担，1毫米的板厚配合钣金折弯的加强结构，完全可以满足常规实验室存放物品的承重需求，单层层板承重可覆盖常规实验耗材、中小型检测设备、密封存储的化学试剂容器的重量要求。

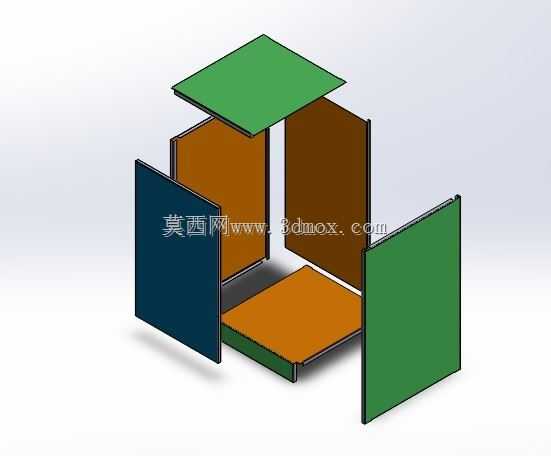

设计过程中优先采用钣金加工的成熟工艺路线，所有板件的连接结构都适配常规钣金厂的折弯、冲压、铆接加工能力，不需要额外开模或者采用特殊加工工艺，能够有效控制加工成本与生产周期。柜体的侧板、顶板、底板采用一体化折弯成型的结构，在板材边缘处设计有折弯翻边，既可以消除板材裁切后的锐边，避免安装或使用过程中划伤操作人员，同时翻边结构本身就相当于在板材边缘增加了加强筋，能够大幅提升薄板的结构刚性，减少大面积平板容易出现的鼓胀、变形问题。柜体的后侧预留有可选的走线开孔位，针对需要在柜内放置小型用电设备、或者需要布置温湿度监测模块的使用场景，可以直接通过预留开孔穿设线缆，不需要现场二次裁切破坏柜体结构。

从安装边界来看，柜体的底部设计有内收的底座结构，底座高度预留了常规实验室地面找平的调整空间，可配合可调脚杯适应0-15毫米的地面高度差，保证柜体放置后处于水平状态，避免因柜体倾斜导致的柜门开关不畅、内部层板放置物品滑移的问题。柜体的外形尺寸设计充分考虑了实验室标准通道的宽度要求，整体宽度与深度控制在单人可短距离搬运的尺寸范围内，不需要大型吊装设备即可完成现场就位安装，同时柜体的外部尺寸适配常规实验室台面的高度差，放置在边台旁时不会遮挡台面操作区域，也不会影响边台下方的管线检修空间。

在功能特性上，该柜体采用封闭结构设计，闭合后可以有效阻挡日常实验过程中产生的浮尘落入柜内，减少存放的精密仪器配件、洁净耗材的积尘污染；柜体的门板与框架之间预留有密封件安装槽位，若有防挥发、防潮的存放需求，可在槽位内粘贴密封胶条，提升柜体的封闭性能。内部层板采用可调节结构设计，层板支撑位通过冲压成型的定位孔实现高度调整，使用者可以根据存放物品的实际高度灵活调整层板间距，避免出现空间浪费或者过高物品无法放入的问题，相比固定层板结构，空间利用率可提升30%以上。

设计过程中也充分考虑了钣金加工的工艺合理性，所有折弯处的内R角统一匹配1毫米板材的最小折弯半径，避免折弯过程中出现板材开裂或者折弯角度偏差过大的问题；所有板件的连接孔位都采用自定位设计，铆接螺母的位置预留了足够的工具操作空间，组装时不需要复杂的工装夹具即可完成精准对位，能够有效提升组装效率，降低人工组装的误差率。柜体的表面处理可根据实验室的防腐需求选择粉末喷涂或者镀锌处理，针对有弱腐蚀试剂存放需求的场景，可在板材表面增加环氧树脂涂层，提升柜体的抗腐蚀能力，延长在潮湿、有微量腐蚀性气体环境下的使用寿命。

不同于定制化的特殊功能柜体，这款通用型实验室钣金柜体的设计定位是覆盖80%以上常规实验室的通用储物需求，结构简单可靠，加工难度低，安装维护方便，既可以单独使用，也可以多台并排拼接组成连续的储物区域，适配不同面积、不同布局的实验室空间规划要求。在结构验证阶段，通过模拟满负载放置的受力分析，确认柜体的侧板变形量、底座承重变形量都在允许范围内，长期使用不会出现结构失效的问题；同时针对柜体的边角位置都做了圆弧过渡处理，避免实验室人员走动过程中磕碰受伤，符合实验室安全设计的相关要求。
