超声波设备配套法兰式连接基座结构

在工业超声波加工、清洗、焊接类设备的装配体系中，这类带法兰盘的阶梯轴套结构是换能器与作业端腔体衔接的核心过渡零件，日常多布置在超声波振子的安装端面，承担定位、隔振、密封以及同轴度约束的多重作用。从实际工况来看，超声波设备作业时会持续输出20kHz以上的高频机械振动，衔接位置如果存在配合间隙或者同轴度偏差，很容易出现振能损耗、连接螺栓疲劳松脱、密封面渗漏等问题，因此这类基座的结构设计需要同时兼顾刚性匹配与振动传导的合理性。

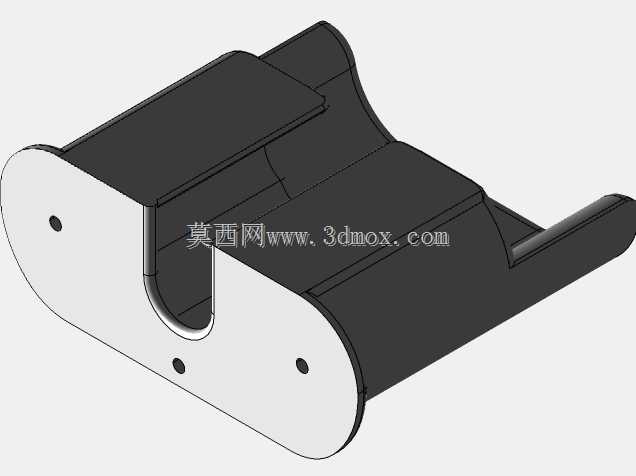

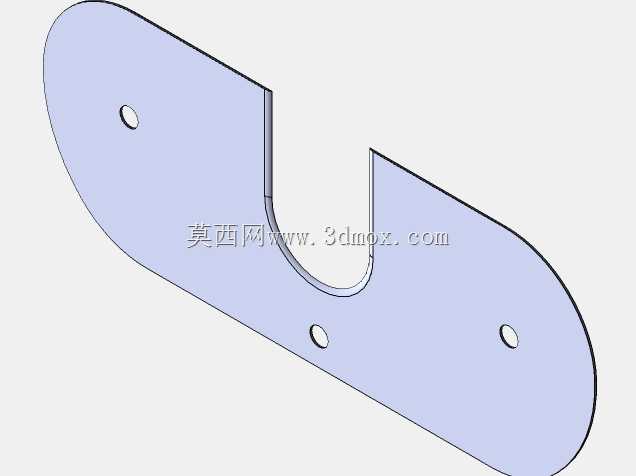

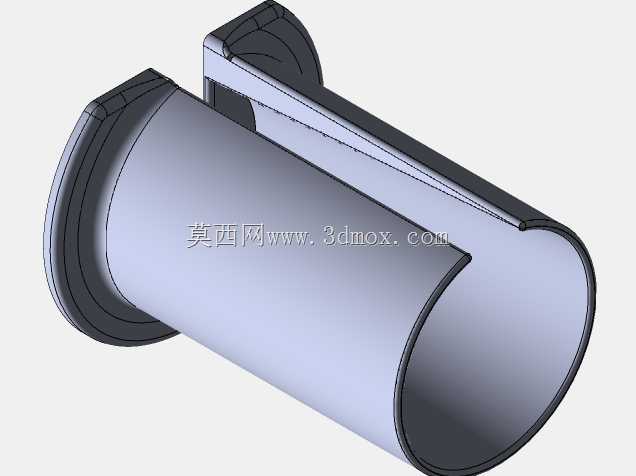

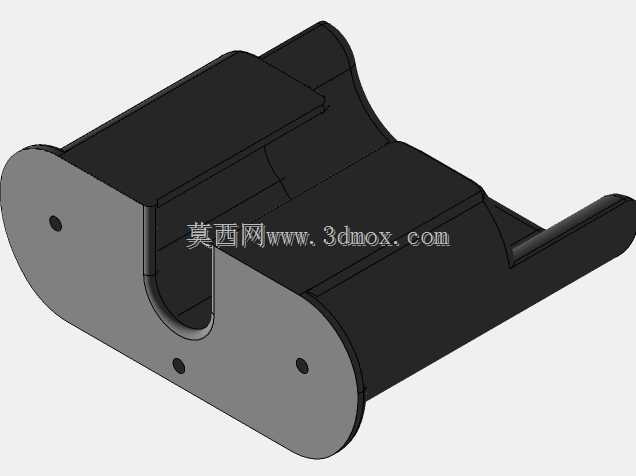

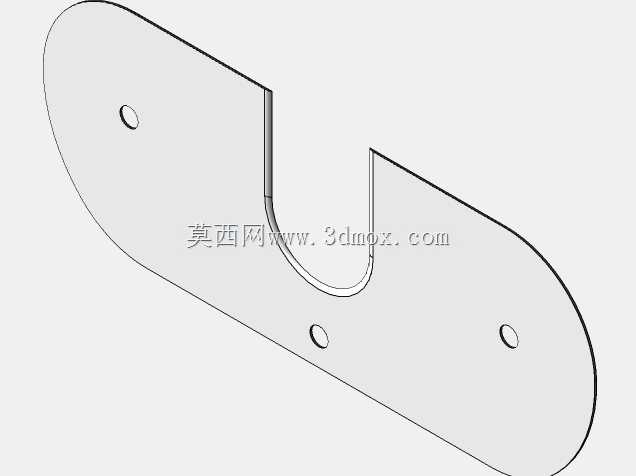

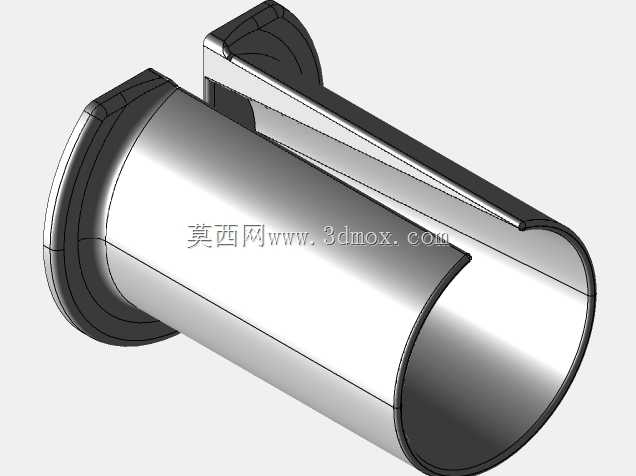

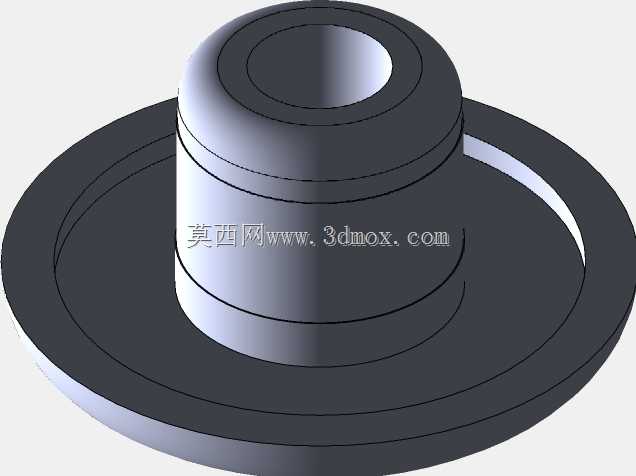

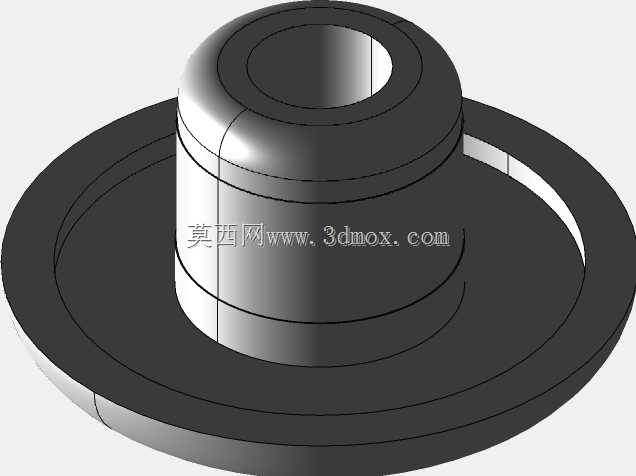

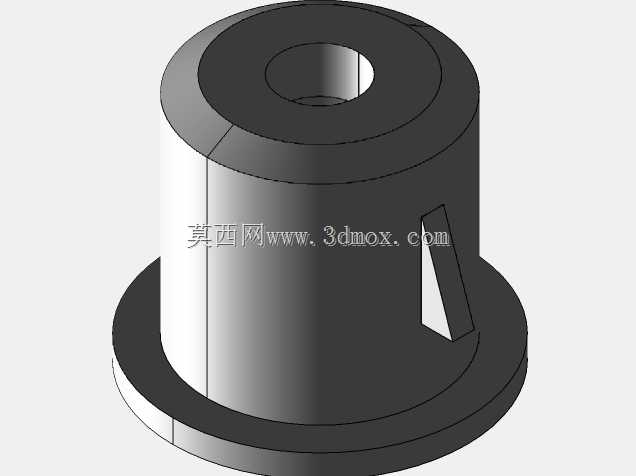

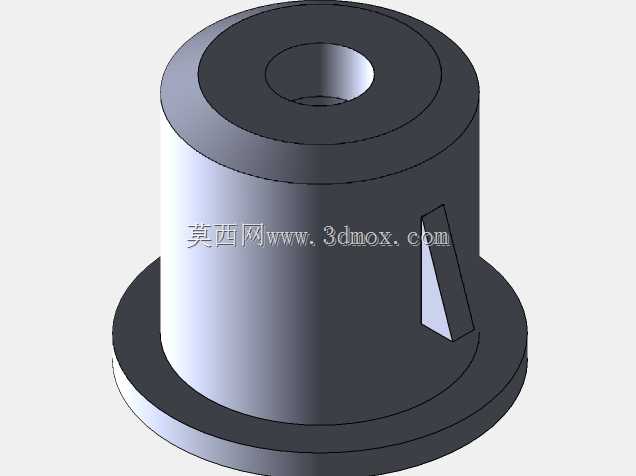

从结构形态上看，该零件采用下部宽法兰、上部阶梯凸台的整体构型，下部法兰盘为平整圆盘结构，盘面预留的环形安装区域可匹配不同规格的密封垫圈与紧固螺栓排布，安装时法兰端面与设备腔体的安装面完全贴合，通过周向均匀布置的紧固件实现压紧固定，宽法兰的设计能够有效分散高频振动带来的局部应力，避免连接位置出现应力集中导致的零件开裂。上部的阶梯凸台为多层同轴圆柱结构，不同直径的台阶面分别对应不同的装配需求：最内侧的通孔为换能器的变幅杆或者信号传输线缆提供穿行空间，中间层的台阶面可与密封胶圈、隔振垫配合实现径向定位，最外层的圆柱面则与设备腔体的安装止口形成间隙配合，保证整个基座安装后与振子的中轴线完全重合，减少振动过程中的径向偏摆。

设计这类零件时，首先要明确安装边界的尺寸约束：法兰盘的外径需要大于腔体安装孔的直径，保证压紧面有足够的接触面积，法兰厚度需要根据设备的振动功率调整，功率越大的设备，法兰厚度需要适当增加以提升结构刚性，避免高频振动下法兰出现形变。上部凸台的各段直径需要严格按照配合公差设计，与止口配合的位置一般选用H7/h6的间隙配合，既保证安装时的装配便利性，又能控制径向的配合间隙在0.02mm以内，防止振动过程中出现横向窜动。内侧通孔的直径需要略大于穿过的杆件或者线缆直径，预留出足够的穿装空间，同时通孔的内壁需要做光滑处理，避免尖锐棱角划伤线缆或者杆件表面。

从实际应用场景来看，这类基座不仅用于工业超声波清洗设备的振子安装，在超声波焊接机、超声波乳化设备、超声波细胞破碎仪这类需要高频振动输出的设备上都有类似的结构应用，不同应用场景下的尺寸差异主要集中在法兰盘的安装孔距、凸台的阶梯层数以及通孔直径上。比如用于大功率焊接设备的基座，法兰盘会设计更厚的截面，同时在凸台根部增加圆角过渡，减少应力集中；而用于小型实验室超声设备的基座，整体尺寸会更紧凑，法兰盘的厚度也会相应减薄，适配小型设备的轻量化安装需求。

在建模过程中需要重点关注几个结构细节：一是法兰盘与上部凸台的衔接位置必须做圆角过渡，不能采用直角衔接，直角位置在高频振动的持续作用下很容易产生疲劳裂纹，圆角半径一般取壁厚的0.2-0.5倍，在不影响装配的前提下尽可能增大圆角半径，提升结构的抗疲劳性能。二是所有与密封件配合的台阶面都需要保证表面粗糙度达到Ra1.6以上，表面不能有加工刀痕或者凹凸缺陷，否则会导致密封件受压不均匀，出现密封失效的问题。三是法兰盘上的紧固孔位置需要严格按照圆周均布设计，孔位的角度偏差不能超过0.5度，保证安装时各个螺栓的压紧力均匀分布，避免出现局部压紧力不足导致的振动泄漏。

这类零件的材质选择一般根据接触介质确定，如果是用于水基清洗液的清洗设备，多选用304或者316不锈钢材质，具备较好的耐腐蚀性能；如果是用于焊接设备的干式安装场景，也可以选用铝合金材质，降低整体零件重量，同时铝合金的阻尼特性能够适当减少不必要的振动传导。不管选用哪种材质，零件加工完成后都需要做去毛刺处理，所有边缘位置倒钝，避免安装过程中划伤操作人员或者损坏配套的密封零件。在实际装配时，法兰面与设备腔体之间一般会加装丁腈橡胶或者氟橡胶材质的密封垫圈，垫圈的厚度根据密封压力选择，安装时按照对角顺序逐步拧紧紧固件，保证法兰面平行压合，不能出现单侧压紧的情况，否则会导致密封失效以及振动传导偏差。
