模块化组合式压力立方连接结构

这套组合式压力立方结构，最初是为低压铸造工位的模块化快换工装配套设计的，在小型铝合金铸件的批量试制线里，这类结构能替代传统的整体式模架基座，解决以往换型时需要整体拆卸模座、调整周期长的痛点。从实际应用场景来看，它既可以作为多工位小型压铸模具的连接基座，也能在实验室的压力测试工装里充当模块化配重连接块，适配不同型腔模块的快速拼接，不需要重新加工整体基座，能大幅缩短小批量多品种铸件生产的换型准备时间。

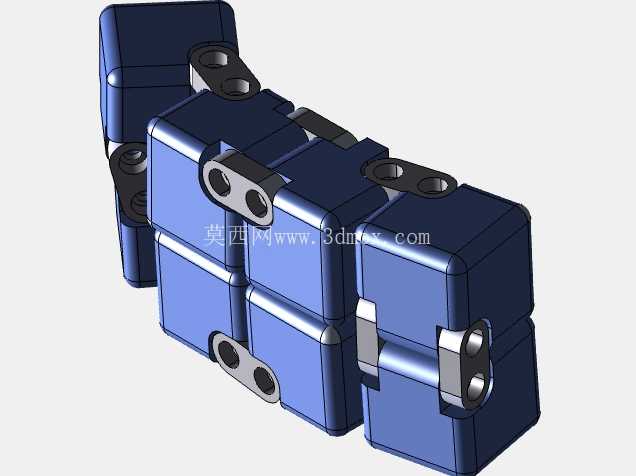

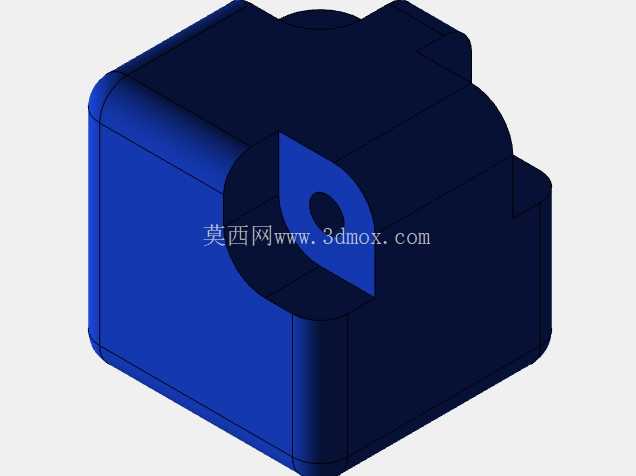

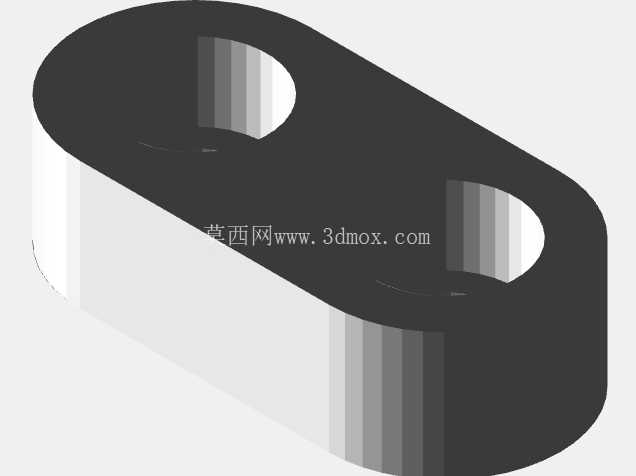

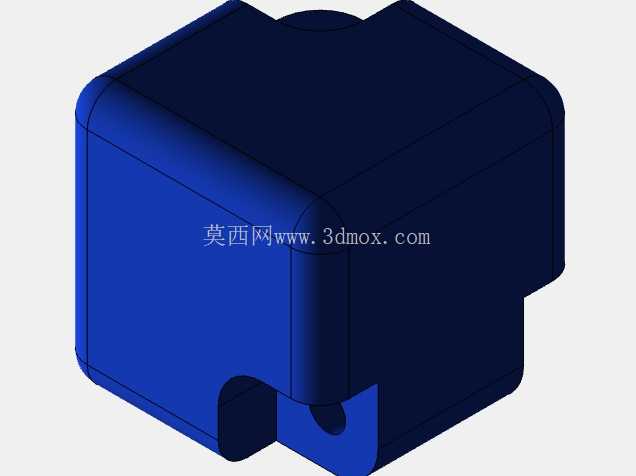

从功能特性上看，整个结构采用分块式立方单元拼接设计，每个独立立方块的相邻面都做了定位销孔与连接耳座的适配设计，相邻单元之间通过带双安装孔的金属连接片实现锁紧固定，连接片上的沉孔设计可以让锁紧螺栓完全沉入片体内部，不会在拼接后出现突出的螺栓头干涉其他模块安装的问题。每个立方单元的边角都做了小圆角过渡处理，既避免了铸造过程中尖角位置的应力集中导致的开裂问题，也能减少装配过程中锐边划伤操作人员的风险。单元之间的拼接面加工有0.02mm平面度要求的配合面，拼接后整体的平面度误差可以控制在0.05mm以内，完全满足低压铸造时模腔的密封贴合要求，不会出现铝液从拼接缝隙渗漏的问题。

设计思路上，没有采用传统整体式模座的一体化结构，而是选择了2x3排列的立方单元组合形式，核心是考虑到小型铸件生产中经常需要调整模腔的排布位置，模块化单元可以根据实际生产的铸件尺寸、流道走向灵活调整拼接数量与排布方式，比如生产更小尺寸的铸件时，可以拆分出2x2的单元组单独使用，不需要额外制作新的模座。连接耳座的位置设计在每个立方单元的棱边中点位置，不管是横向拼接还是纵向叠层拼接，连接片都能适配相邻单元的锁紧需求，不需要在不同方向额外加工连接孔位，减少了零件的加工工序种类。所有立方单元的外形尺寸保持统一的100mmx100mmx100mm标准规格，连接孔的中心距统一为40mm，安装边界上，整体拼接完成后的总长度为300mm、总宽度为200mm、总高度为200mm，安装时底部的连接孔位可以适配现有通用模架的200mmx300mm标准安装槽，不需要对现有设备的工作台进行改造，直接就能替换原有模座安装使用。

在结构强度设计上，每个立方单元的内部做了均匀的网格状加强筋布局，在保证整体重量比同尺寸实心钢块降低40%的前提下，单元的抗压强度可以达到12MPa，完全满足低压铸造时0.8MPa的充型压力要求，不会在长期受压后出现单元变形导致的拼接错位问题。连接片采用40Cr材料调质处理，硬度达到HRC28-32，螺栓锁紧后的抗剪切强度可以承受15kN的横向拉力，在设备开合模的反复冲击下，不会出现连接片断裂或者连接松动的问题。每个单元的非配合面都做了喷丸处理，既可以提高表面的抗锈蚀能力，也能在装配时增加摩擦力，让拼接后的整体结构稳定性更好。

实际投产验证中，这套结构在小型电机端盖的低压铸造工位上已经完成了近万模次的生产验证，换型时间从原来的平均4小时缩短到了40分钟以内，拼接位置没有出现过铝液渗漏或者连接松动的问题，单元块的磨损量极小，只需要定期检查连接螺栓的锁紧力矩就能维持正常使用。针对不同的生产需求，还可以在立方单元的表面加工不同规格的螺纹孔、定位销孔，直接安装对应的模腔镶件，不需要额外增加转接板，进一步压缩了工装的制作成本与周期。
