水平安装7英寸HDMI液晶显示屏固定外框结构

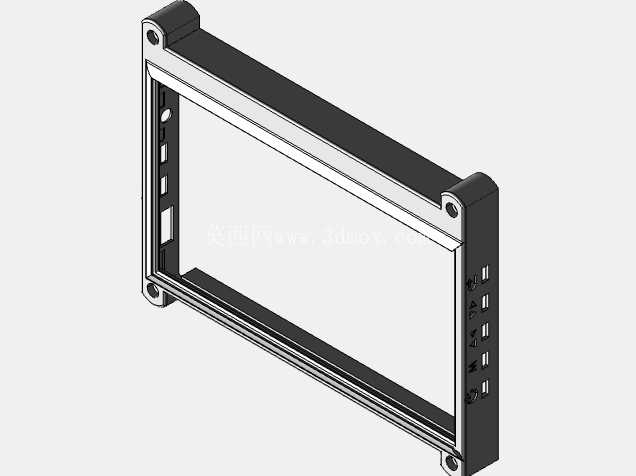

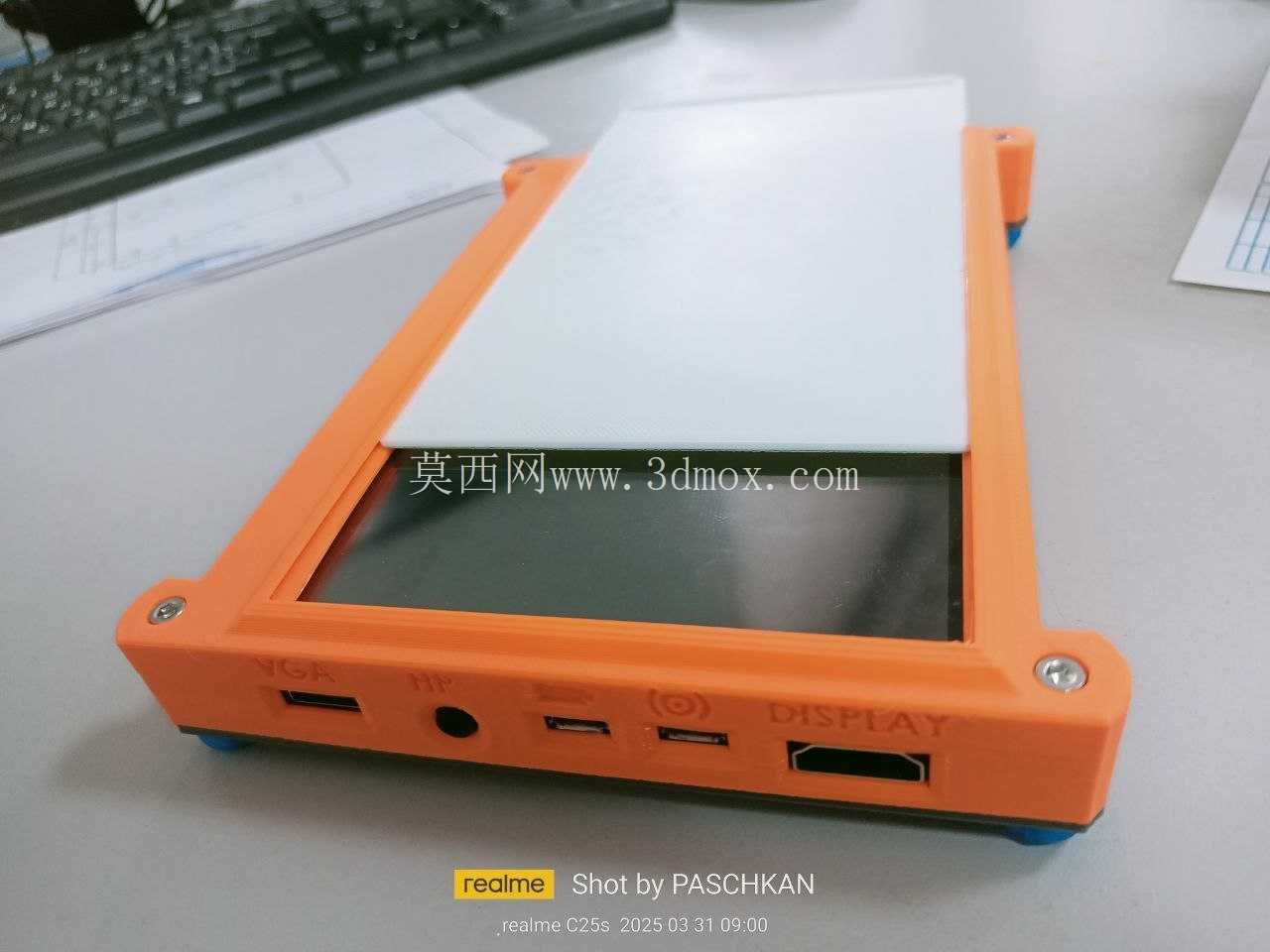

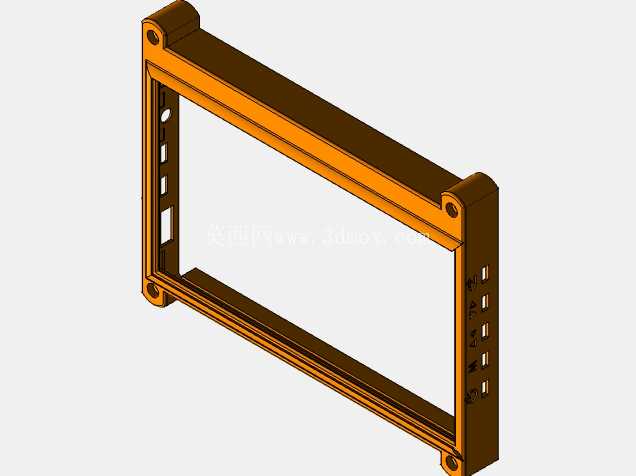

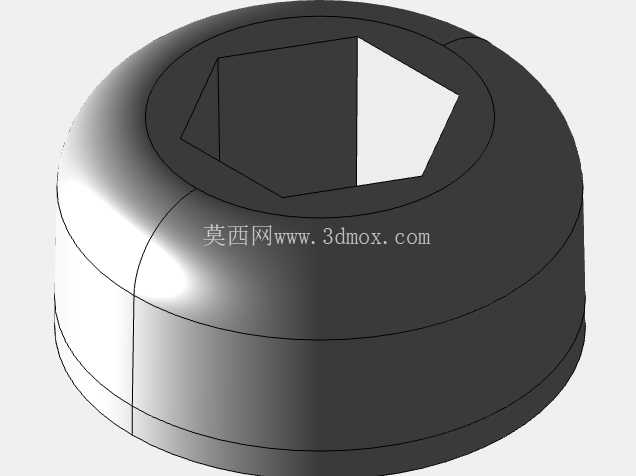

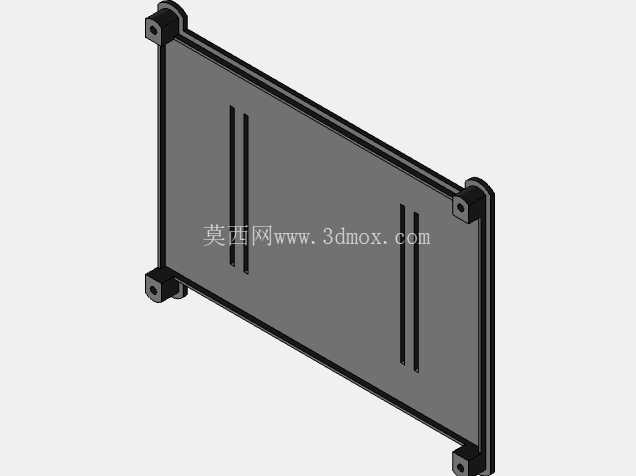

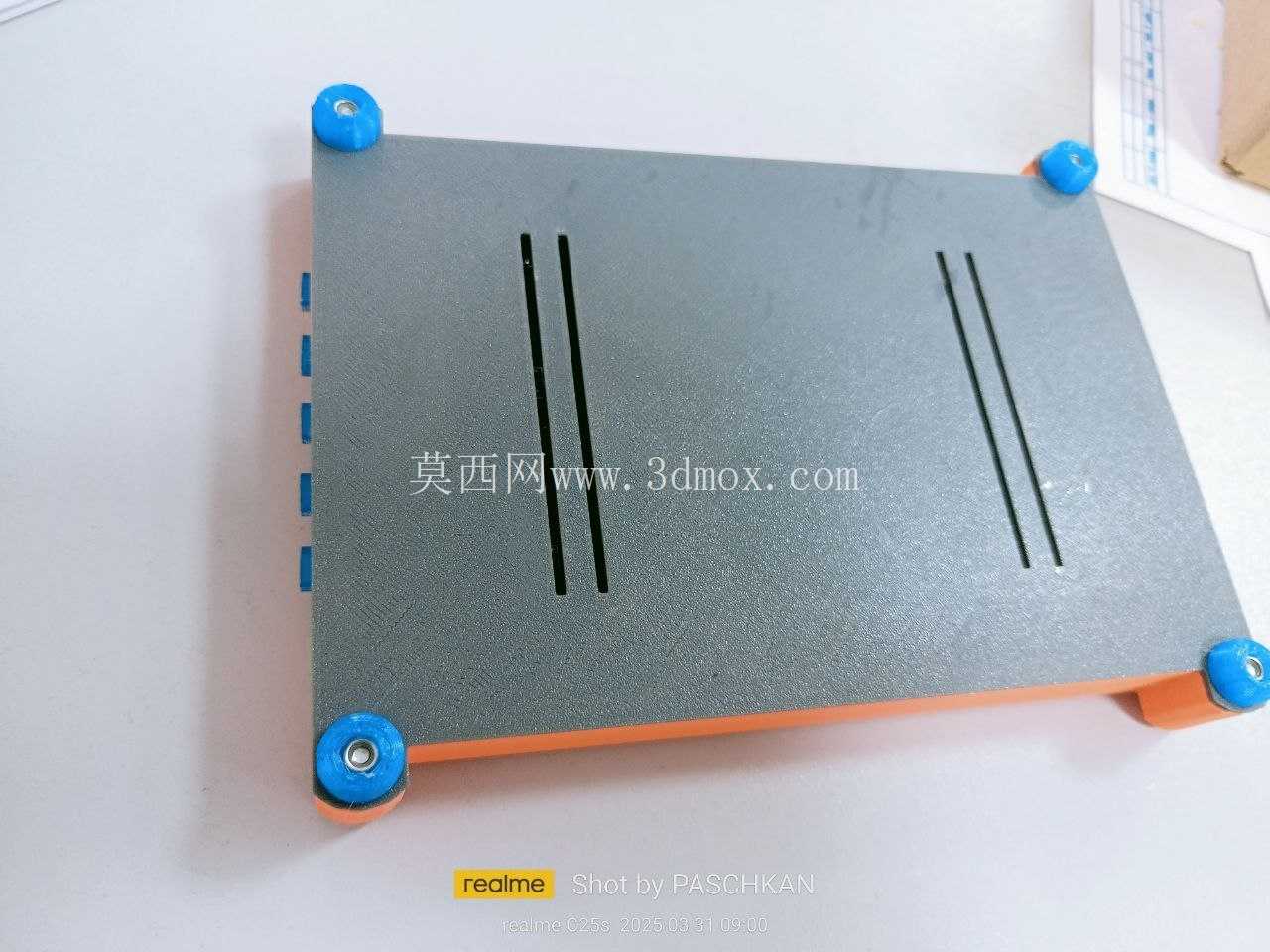

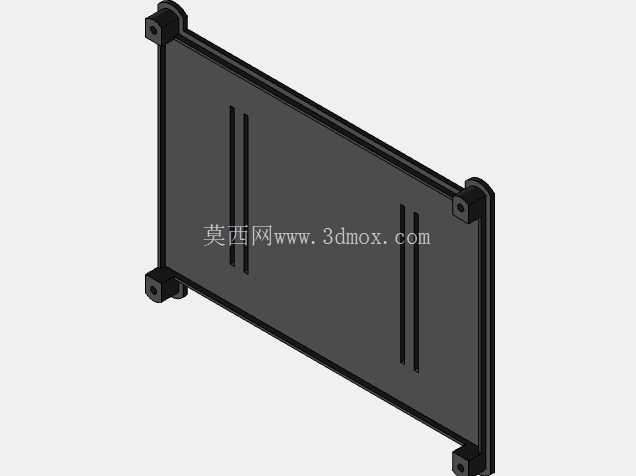

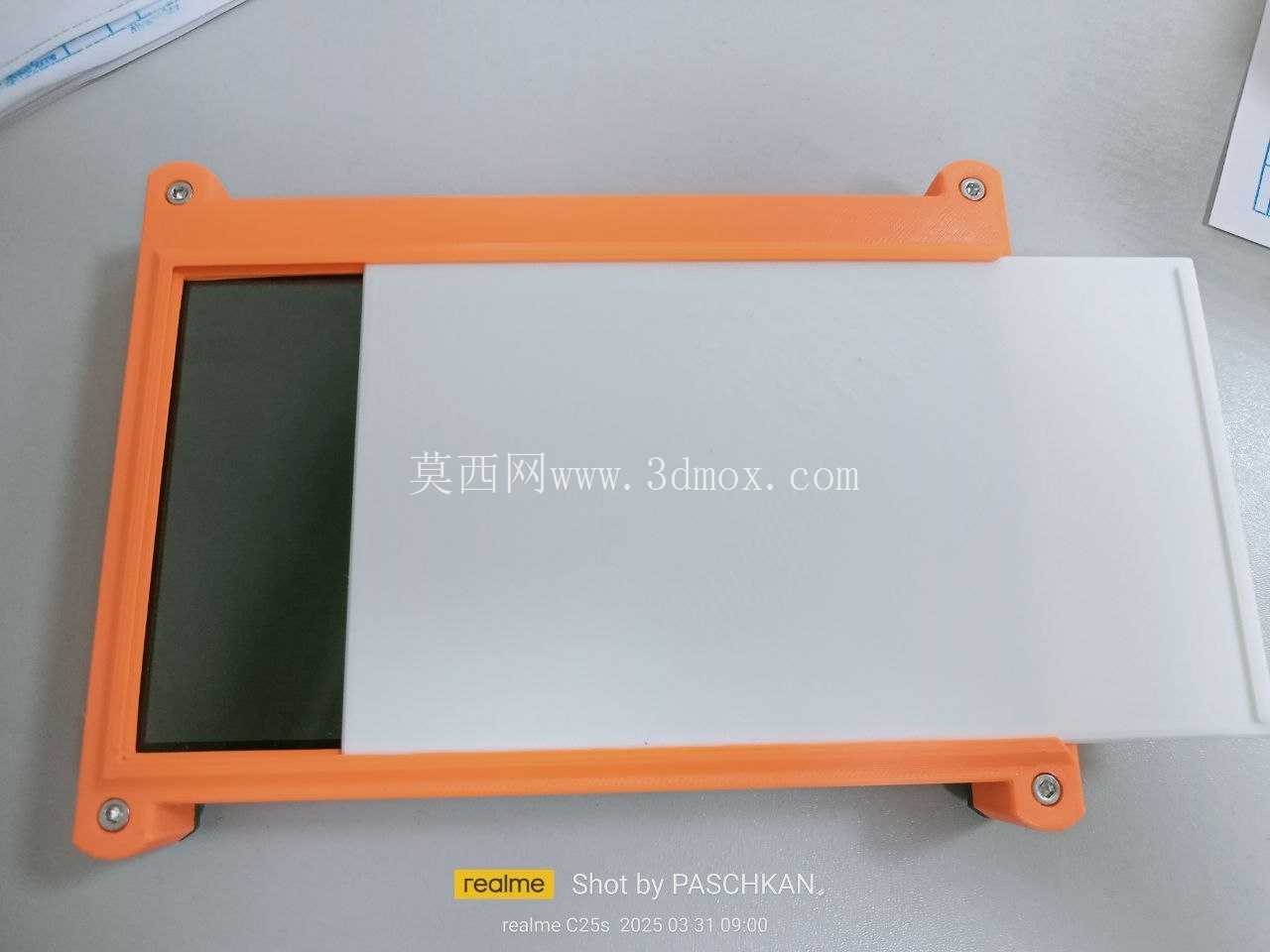

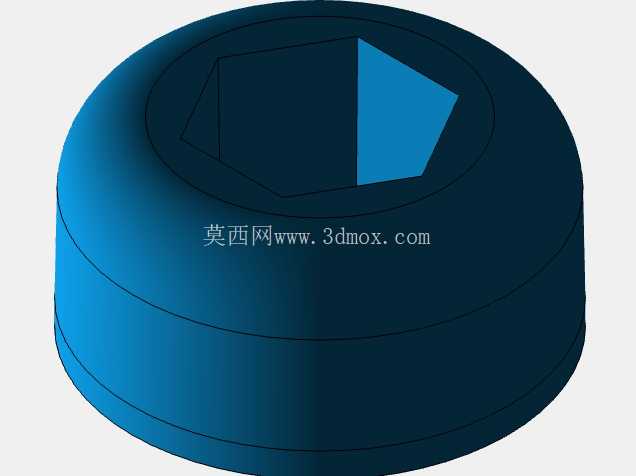

　　外框整体采用矩形围合式结构，主体承载边框做了加厚处理，四个角位设置带安装孔的凸台结构，凸台突出于边框主体平面，既能够作为整屏装配时的定位基准，也可通过螺丝穿过孔位将整个显示模块固定在设备的面板开孔处，安装时凸台可卡入设备面板的预开沉槽，限制屏体前后方向的窜动，避免长期使用中因设备振动导致屏体移位。边框内侧预留了对应显示屏本体的嵌装槽位，槽位深度匹配显示屏加触摸屏的叠层总厚度，装配时可将液晶面板与USB电容式触摸屏依次嵌入槽内，边框内侧的压边能够覆盖屏体边缘的非显示区域，同时压紧触摸屏的边缘固定胶层，无需额外设置压条即可完成屏体的周向固定，减少装配零件数量。该结构为适配水平安装场景的7英寸HDMI液晶显示屏配套固定外框，主要面向嵌入式设备集成、小型工控终端、桌面检测设备、便携测试仪器的显示模块装配需求，在各类需要本地可视化交互的工业场景中，这类水平放置的显示屏结构能够适配操作人员坐姿平视的操作视角，避免垂直安装屏带来的视角偏差与颈部疲劳，常见于生产线工位的工艺参数显示终端、小型实验设备的实时数据展示界面、嵌入式控制机柜的人机交互单元等场景。

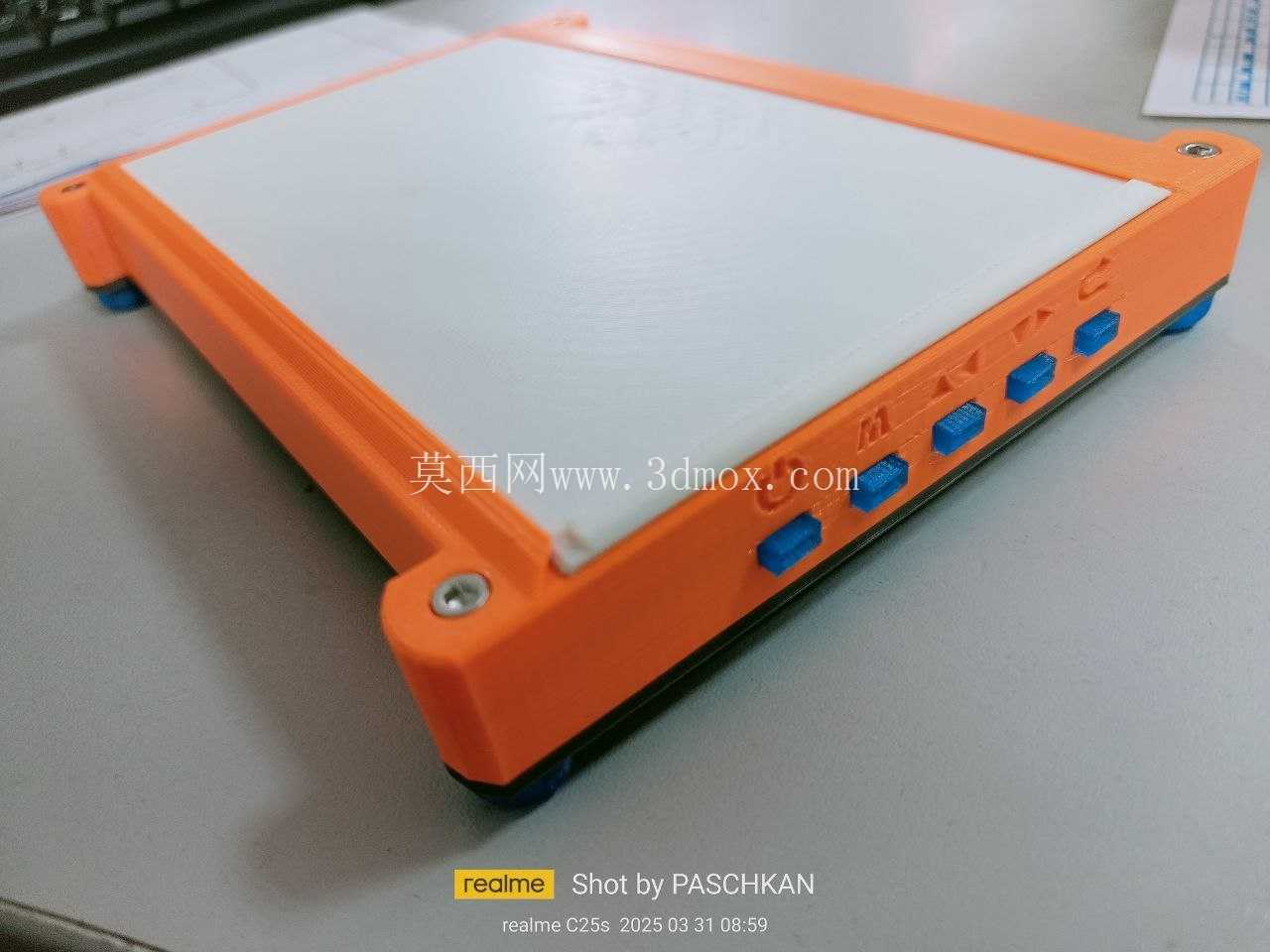

　　边框侧边预留了多个矩形走线缺口，位置对应显示屏的HDMI接口、触摸屏的USB接口供电引脚，缺口尺寸经过匹配，能够让扁平排线直接从侧边穿出连接设备主控板，避免排线弯折角度过大导致的信号传输故障，同时缺口的边缘做了圆角过渡处理，不会割伤排线外层绝缘皮。考虑到水平安装时屏体的受力特点，下边框的承载宽度略大于其余三边，能够托住屏体的整个下边缘，分散屏体的重力载荷，避免长期水平放置后屏体出现下坠变形，上边框则做了等宽设计，保证视觉上的对称协调性。

　　外框两侧的安装凸台孔位间距按照标准7英寸屏的安装孔距设计，兼容常规1024x600分辨率的7英寸HDMI屏安装尺寸，安装时设备面板的开孔尺寸可直接参考外框的外轮廓尺寸预留，外框与面板之间可加装薄橡胶垫实现密封防尘，适配车间多尘的使用环境。触摸屏叠装在液晶面板前方，与外框表面齐平，不会出现积灰的凹槽，日常清洁时可直接擦拭表面，USB接口的电容触摸屏支持多点触控，操作人员可直接在屏上完成参数设置、数据调取、界面切换等操作，无需外接鼠标键盘，简化设备的操作面板布局。

　　整个外框的壁厚设计兼顾了结构强度与轻量化需求，在安装凸台、走线缺口等应力集中位置做了局部加厚，避免螺丝锁紧时出现柱位断裂的问题，边框的外边缘做了小倒角处理，装配时不会划伤操作人员的手部，也不会与设备面板的开孔边缘产生硬接触刮掉漆面。在实际选型适配时，需要确认屏体的总厚度不超过嵌装槽的深度，同时侧边排线的出线位置与预留缺口对齐，若需要在高振动的设备上使用，可在嵌装槽内加装薄缓冲泡棉，吸收设备运行时传递到屏体的振动，避免液晶面板因长期振动出现显示异常。水平安装的布局也让该结构能够适配桌面式设备的安装需求，无需额外设计倾斜支架即可让操作人员获得舒适的观看视角，在小型台式检测仪器、桌面型3D打印机控制终端、便携数据采集设备上都能直接适配使用，外框的结构设计没有多余的装饰特征，全部结构特征都服务于装配固定、走线防护、承载屏体的功能需求，没有冗余结构，加工时无论是采用注塑成型还是钣金折弯加工都能快速实现，适合批量配套生产。
