切割机用发动机安装固定框架结构设计

该框架为手持或台式切割机的动力单元承载结构，核心作用是为内燃发动机提供稳定的安装基准，同时兼顾作业过程中的散热需求、安装维护便利性与结构抗振性能。在实际切割作业场景中，无论是金属型材切割、石材裁切还是混凝土开槽作业，动力单元都会持续输出高转速扭矩，同时伴随切割片接触工件产生的高频振动，框架作为连接动力单元与切割机主机身的核心承载件，需要同时满足刚性、抗疲劳、散热与装配公差的多重要求。

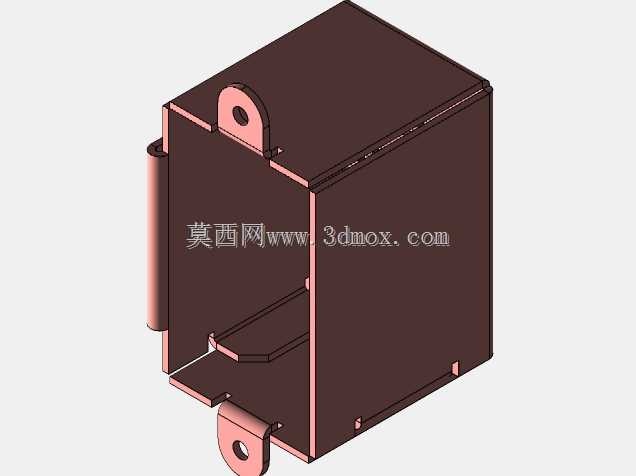

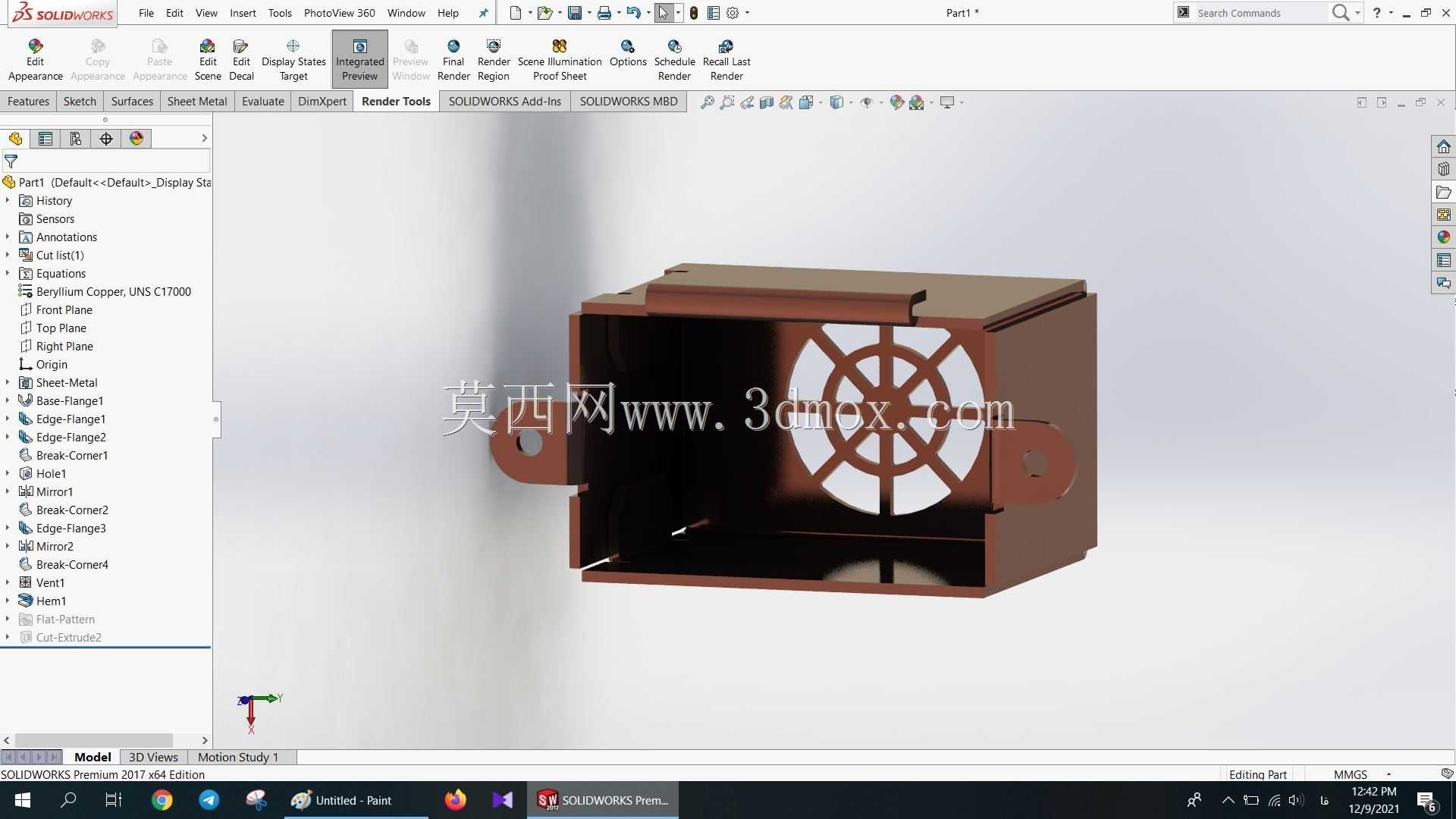

从结构设计逻辑来看，整体采用盒式围合钣金结构，主体为单侧开口的矩形腔体，开口侧用于发动机的嵌入安装，腔体侧壁预留的带安装孔凸耳为核心固定点位，两个对称布置的带孔耳座直接对接主机身的连接位，安装孔位公差按照IT7级精度控制，保证发动机输出轴与切割片传动机构的同轴度要求，避免因安装错位导致的传动带偏磨、轴承额外受力等问题。腔体朝向切割作业外侧的端面设计了轮辐式镂空散热格栅，格栅的筋条宽度与镂空比例经过匹配计算，既保证端面的结构刚性，避免长期振动下出现端面变形，又能让发动机工作时产生的热量通过镂空区域快速散出，防止密闭腔体内热量堆积导致发动机过热功率衰减，格栅的轮辐式布局还能阻挡大尺寸切割碎屑飞溅到发动机散热鳍片缝隙中，减少日常维护的清理工作量。

在安装边界设计上，腔体内部的净空尺寸完全匹配对应型号小型通用汽油机的外形轮廓，腔体侧壁预留的0.8mm装配间隙既方便发动机的装入与拆卸维护，又能限制发动机在腔体内的横向窜动，配合凸耳位置的减震垫安装位，可有效缓冲作业过程中的振动传递，降低整机的手持振动感与结构件疲劳风险。框架的钣金折弯边全部设计了向内的翻边结构，翻边宽度为5mm，既可以提升整体钣金件的结构刚度，减少薄板在振动下的共振异响，又能避免钣金锐边外露对装配人员造成划伤。框架顶部的折边结构预留了走线卡槽位置，用于固定发动机的熄火开关线路、油门拉索等附属部件，避免线路在作业过程中被高温部件烫损或者被运动部件剐蹭。

从实际使用场景出发，该框架的结构设计充分考虑了户外作业的恶劣工况，所有棱角位置都做了R2圆角处理，避免应力集中导致的钣金开裂，表面处理预留的喷涂工艺余量可适配耐磨耐高温的涂层要求，抵御切割过程中产生的火花溅射、碎屑冲击。在装配逻辑上，框架不需要额外的焊接辅助支撑，全部通过钣金折弯与螺栓连接即可完成与发动机、主机身的装配，降低生产过程中的焊接工艺成本，同时也方便后期发动机故障时的快速拆解更换，不需要对整机进行大面积拆解即可完成动力单元的维护作业。腔体底部预留的排屑缺口可让进入框架内部的细小切割碎屑、灰尘依靠重力自然排出，避免碎屑在腔体内堆积磨损发动机外壳。
