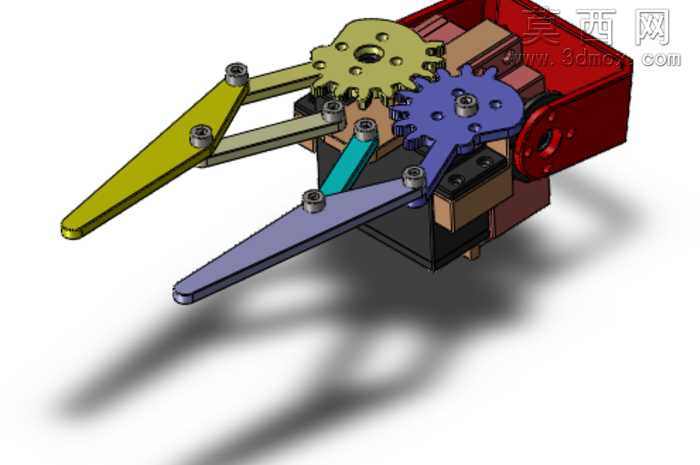

本作品为伺服驱动的平行夹持类机械执行末端,采用SolidWorks完成全参数化三维建模,建模过程中对每一个零件的尺寸公差、装配间隙进行了严谨设定,确保虚拟装配后无干涉问题,可直接导出工程图用于实物加工验证。模型整体采用模块化设计思路,核心传动部分采用双齿轮啮合传动结构,两个不同齿数的传动齿轮分别与两侧夹臂固连,通过齿轮的定比啮合传动,保证两侧夹臂始终保持对称开合运动,实现平行夹持的动作要求,避免夹持过程中工件偏移。夹臂采用长条形悬臂结构设计,建模时对夹臂的受力形变进行了初步模拟,在保证结构刚度的前提下对夹臂非受力区域做了轻量化处理,既降低整体重量,又提升伺服驱动的响应速度。驱动端预留标准伺服电机安装位,安装基准面做了定位凸台设计,可直接适配常规规格的数字伺服舵机,无需额外加工转接件。基座部分采用分层堆叠结构,从下到上依次为舵机固定层、齿轮传动层、夹臂导向层,各层之间通过内六角圆柱头螺丝紧固连接,螺丝孔位均做了沉头处理,保证装配后表面平整无凸起。材质渲染方面,夹臂分别采用阳极氧化黄绿色与紫色金属材质,还原铝合金硬质氧化的表面质感,齿轮部分采用黄铜材质渲染,体现金属传动件的耐磨属性,基座外壳采用哑光红与哑光黑工程塑料材质,区分结构件与外壳件的材质差异,渲染时添加了柔和的环境光与定向投影,清晰展现各零件的装配关系与结构细节。设计过程中重点考量了夹持行程与夹持力的匹配关系,通过齿轮传动比的优化,在伺服电机额定扭矩输出范围内,实现夹臂开合行程与末端加持力的平衡,既可以夹持小型轻质工件,也能保证夹持过程的稳定性。夹臂末端做了圆弧过渡处理,避免尖锐边角划伤工件表面,同时预留了加装防滑硅胶垫的安装槽位,可根据实际使用场景更换不同材质的夹持触头,拓展适用场景。整体结构无冗余零件,装配逻辑清晰,所有活动部件均添加了正确的装配约束,可在三维软件中直接模拟开合动作,验证传动过程的流畅性,不存在卡滞、传动死点等问题,可作为小型机器人末端执行器、自动化分拣夹持机构的设计参考,也可直接用于教学演示齿轮连杆组合传动的运动原理。
- 全部评论(0)
- 模板大小 85.53 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,其它,
- 软件分类 工业机器人
