双齿轮啮合传动用滚子链条结构模型

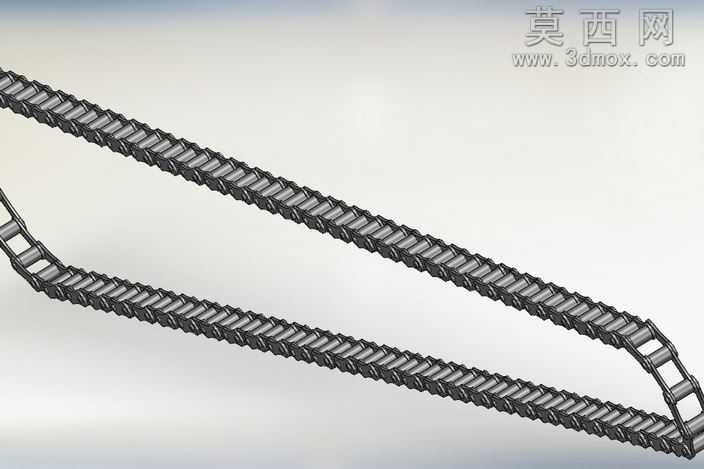

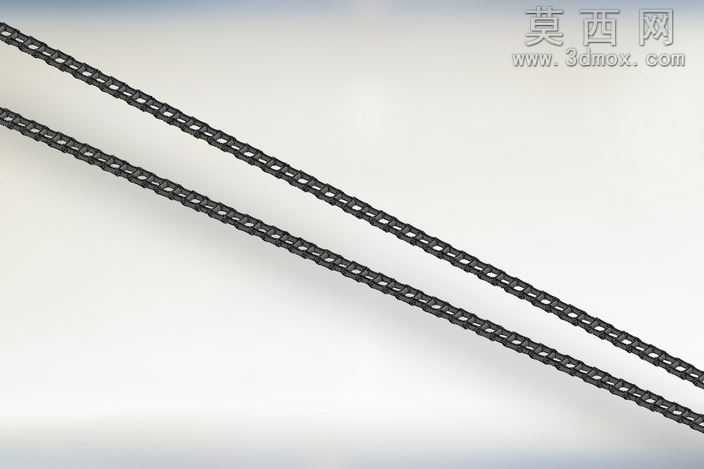

本模型为适配双异径齿轮传动场景的齿轮链三维结构，建模过程严格遵循机械设计手册中滚子链的尺寸规范，先以链节为最小建模单元，分别完成内链板、外链板、套筒、滚子、销轴的独立参数化建模，确保各零件间的装配公差符合实际加工装配要求，再通过线性阵列与路径适配完成整链的排布，最终模拟链条与两个不同规格齿轮的啮合包角状态，还原真实传动的绕接形态。渲染阶段采用哑光金属材质模拟工业链条的碳钢质感，对链板边缘做轻微倒角光影处理，避免棱角生硬失真，滚子与套筒的配合面做细微的粗糙度区分，还原零件装配后的层次差异，背景采用浅灰渐变纯色，突出链条本身的结构细节，无多余装饰元素干扰结构展示。结构设计上，该链条采用标准短节距滚子链结构，内链节的套筒与内链板过盈配合，滚子活套在套筒外侧可自由转动，啮合时滚子与齿轮齿槽滚动接触，有效降低传动过程中的摩擦磨损，外链节的销轴与外链板过盈固定，与内链节的套筒形成间隙配合，保证链节可灵活弯折，适配齿轮啮合时的绕转需求，整链的节距、滚子直径、内节内宽等参数均匹配对应传动齿轮的齿形参数，确保传动过程中无跳齿、卡滞问题。设计思路围绕跨距传动的实际需求展开，针对两个不同规格齿轮中心距固定的传动场景，通过链条的柔性绕接特性实现定比传动，规避齿轮直接啮合对中心距的严苛要求，建模时特意保留了链节间的活动间隙，可直接用于后续的运动仿真，模拟链条传动过程中的张紧状态、啮合接触位置变化，也可用于传动方案的结构验证、装配干涉检查，为后续的实物选型、加工装配提供直观的三维参考，模型整体结构完整，各零件可单独拆分编辑，适配不同的设计调整需求。
