树莓派便携外壳结构三维设计作品

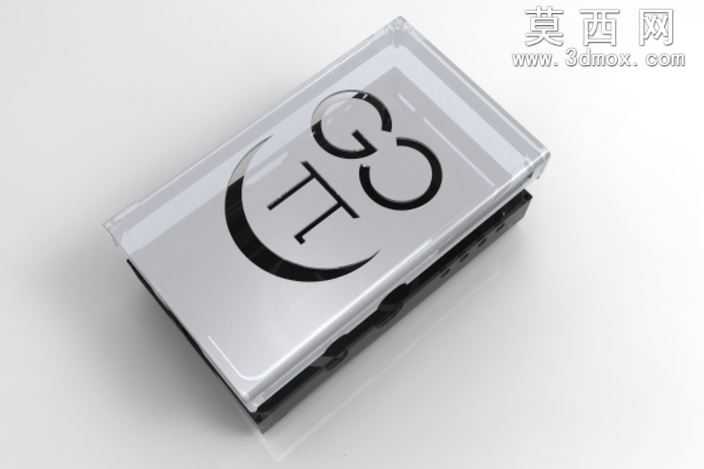

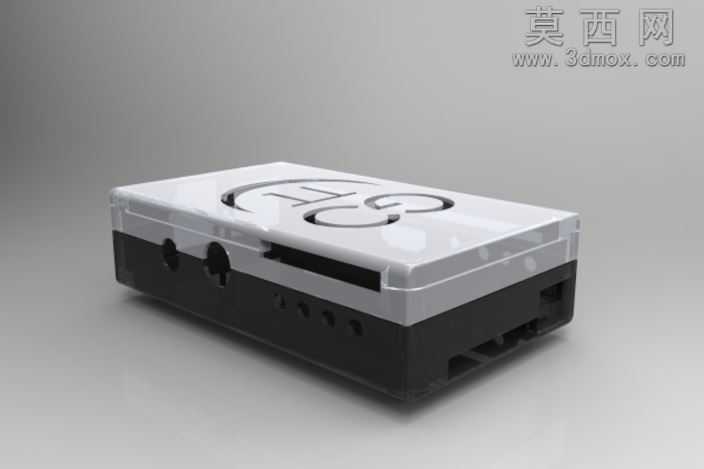

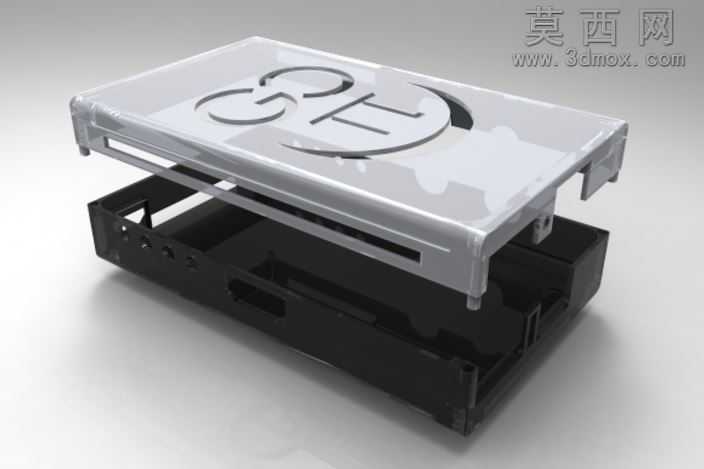

本作品为适配树莓派开发板设计的便携防护外壳三维模型，建模阶段采用自顶向下的设计思路，首先根据树莓派开发板的实际安装尺寸、接口位置完成整体空间布局规划，确定外壳上下分体式的装配结构，上盖与下壳采用卡扣配合加定位柱的组合连接方式，既保证装配后的结构紧密性，也方便用户后期拆卸维护内部开发板。建模过程中严格对齐开发板的各类外接接口位置，在下壳对应位置精准预留USB接口、HDMI接口、音频接口、电源接口、存储卡插槽的开孔，所有开孔边缘均做0.2mm的圆角过渡处理，避免注塑生产时出现应力集中问题，同时防止用户使用时被锐边划伤。上盖表面设计有专属的品牌标识浮雕结构，浮雕深度控制在0.3mm，既保证标识的视觉辨识度，也不会影响外壳整体的平整性。材质渲染阶段，上盖采用半透明磨砂PC材质参数，调整材质的粗糙度、折射度参数模拟真实磨砂塑料的柔光质感，下壳采用哑光黑色ABS材质参数，还原常规电子外壳的细腻哑光触感，场景布光采用三点布光法，主光源从侧上方45度角投射，突出外壳表面的浮雕细节与上下壳体的分模线结构，辅助光源补充暗部细节避免阴影区域死黑，背光源勾勒外壳轮廓提升整体立体感。结构设计上，下壳内部预留了电路板支撑柱、螺丝固定柱的位置，固定柱高度经过精准测算，保证开发板安装后与上盖内表面保留足够安全间隙，避免元器件与上盖接触造成短路，同时在壳体对应开发板主控芯片的位置预留了细微的散热格栅开孔，辅助设备长时间运行时的热量散出，上下壳体的分模线位置设计在壳体侧面中线位置，尽可能降低分模线对外观整体质感的影响，所有壳体壁厚均匀控制在2mm，符合注塑成型的工艺要求，避免生产过程中出现缩水、缺胶等质量问题。整体设计兼顾了外观辨识度、装配便捷性、使用实用性与生产工艺可行性，能够为树莓派开发板提供可靠的防护，同时满足便携使用场景下的外观与功能需求。
