医用手持按压式哮喘给药吸入装置结构

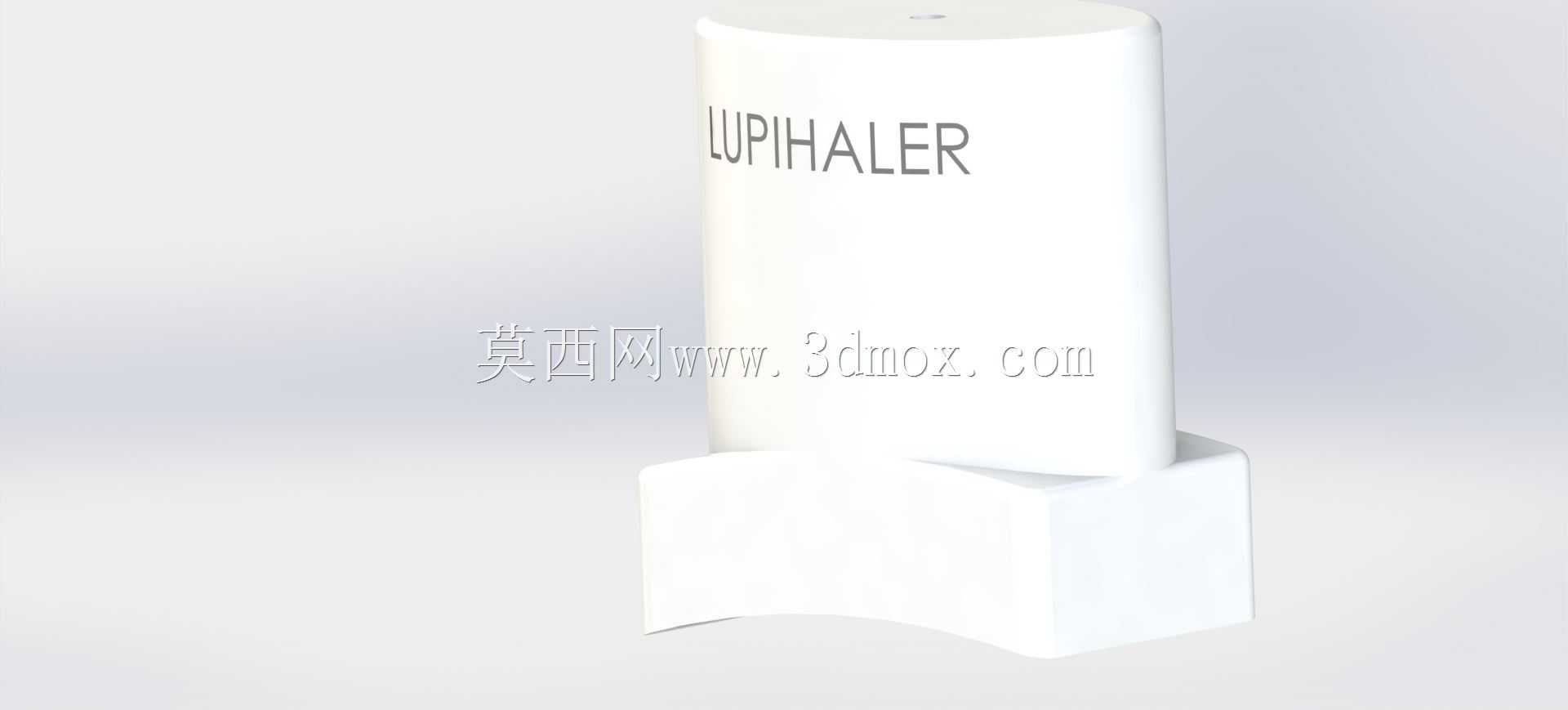

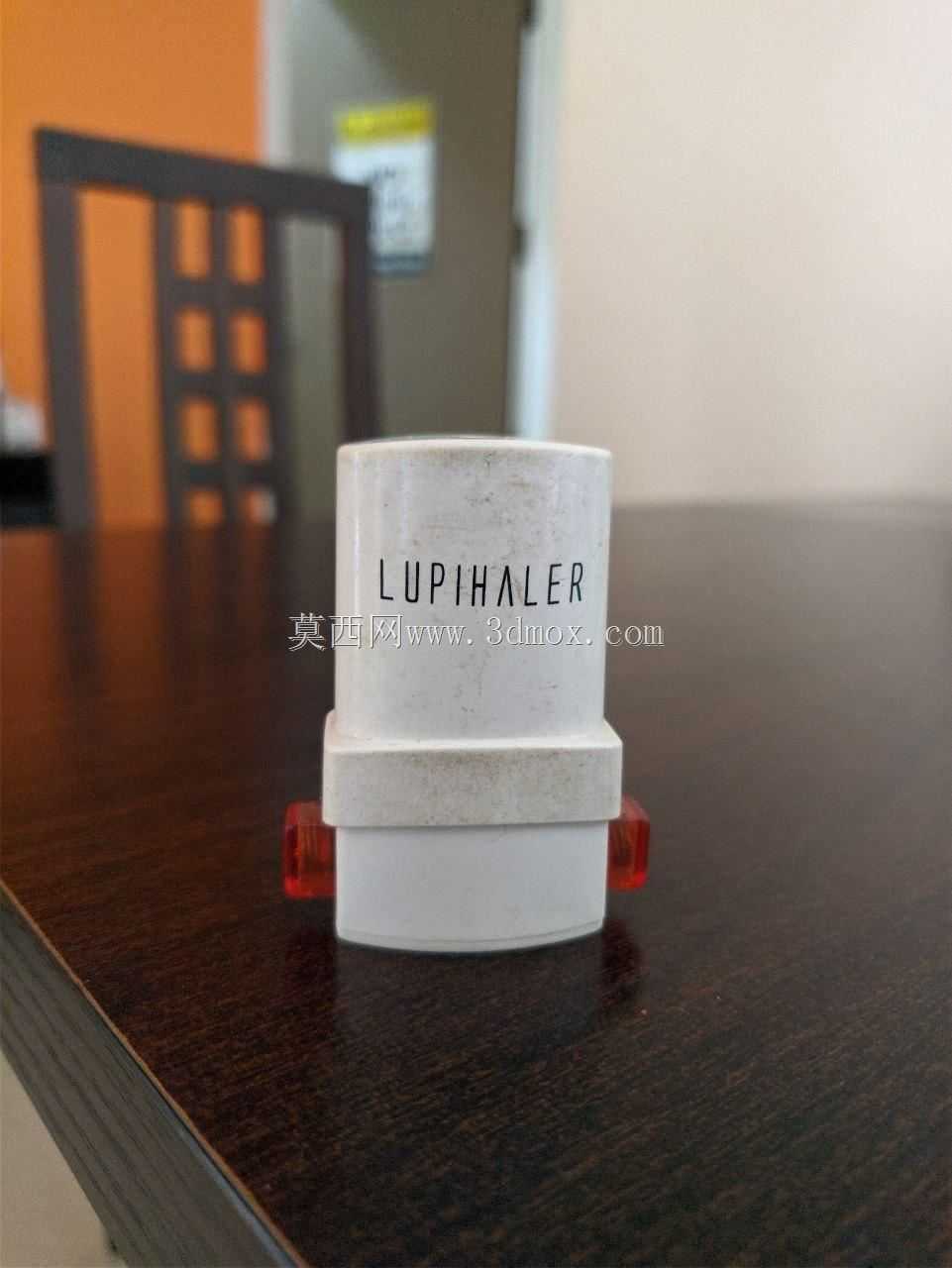

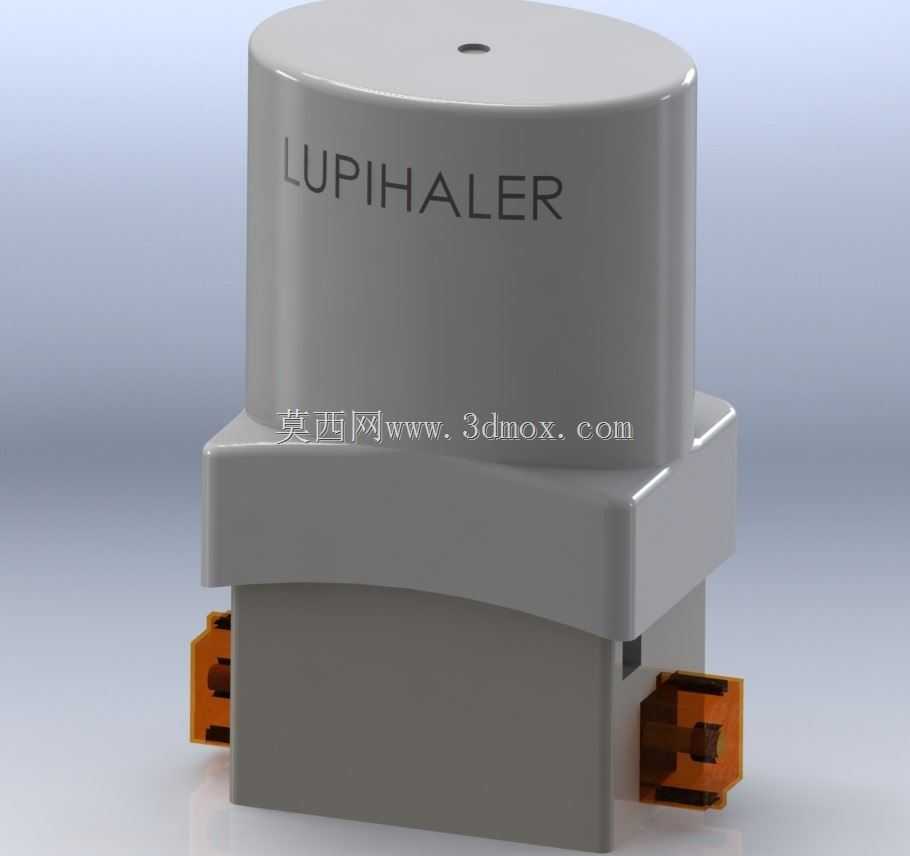

　　做这个结构建模的时候，没有直接照搬公开的图纸参数，而是参照市售主流产品的实际握持手感、操作逻辑做的逆向还原，所有曲面过渡都是对照实物的视觉比例、按压行程的实际触感反复调整的，没有做过度的参数化精确拟合，毕竟这类民用医疗器具的开模公差本身就允许一定范围的适配余量，只要核心功能结构的配合边界准确，就能满足结构验证、外观手板打样的需求。整体外形采用类圆柱的握持主体设计，上部的药剂存储仓做了微弧收边，避免棱角硌手，表面预留的标识区域可以印刷产品名称、剂量提示等信息，顶部的微小开孔是药剂喷出的出口，内部对接的是定量喷雾阀结构，这个部分的配合尺寸需要严格控制同轴度，否则容易出现喷药偏移、剂量泄漏的问题。在呼吸科临床诊疗与家庭慢病管理场景中，这类手持吸入装置是哮喘、慢阻肺患者快速缓解气道痉挛、日常控制炎症的核心给药载体，区别于口服或静脉给药方式，它能将药剂直接输送至下呼吸道与肺泡区域，起效速度快、给药剂量精准，能大幅降低全身用药带来的副作用，是呼吸慢病长期管理中普及率极高的便携医疗器具。从实际使用场景出发，这类装置需要兼顾单手操作的便捷性、药剂存储的密封性、给药剂量的一致性，同时还要适配不同年龄段用户的握持习惯，尤其是急性发作时用户手部可能出现震颤，因此外形的握持防滑设计、按压触发的反馈力度都需要经过反复调校。

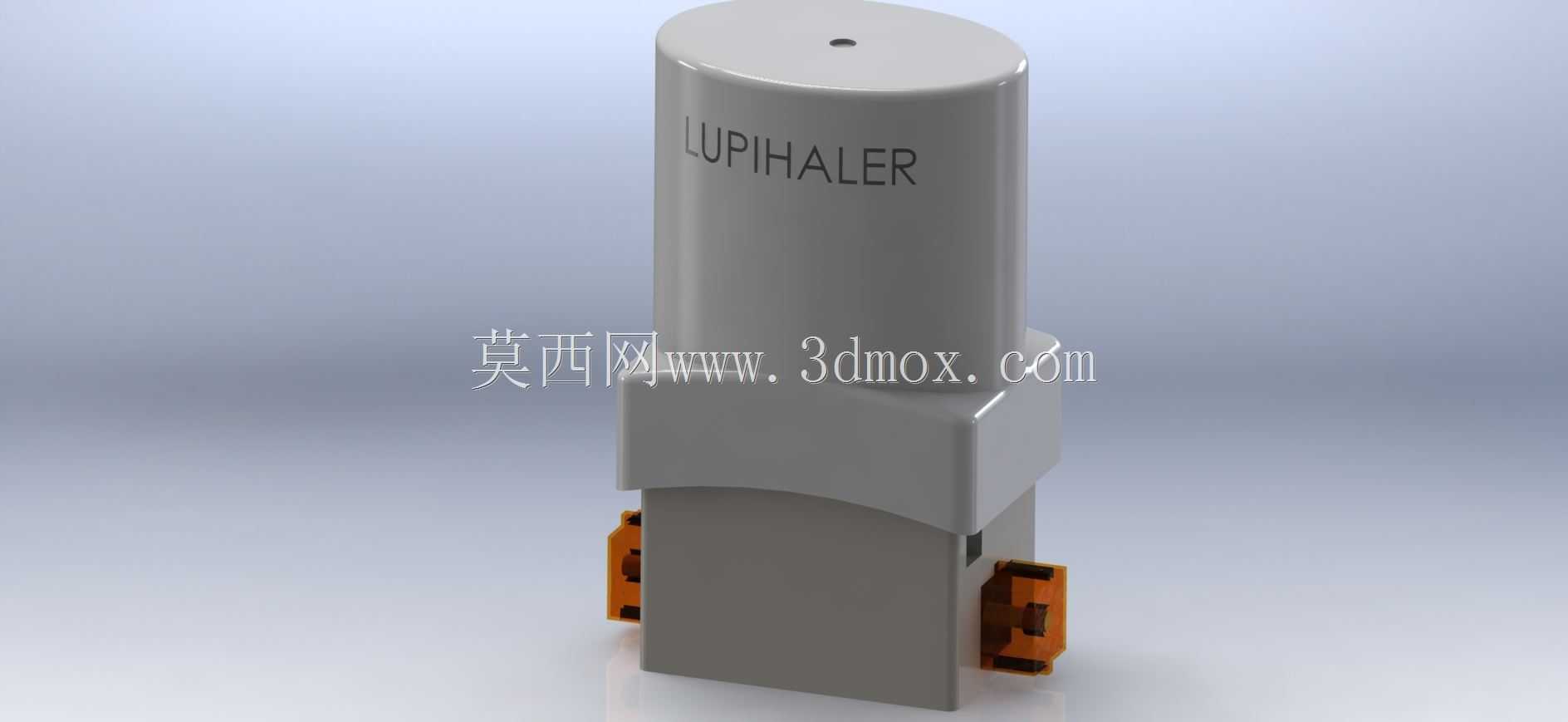

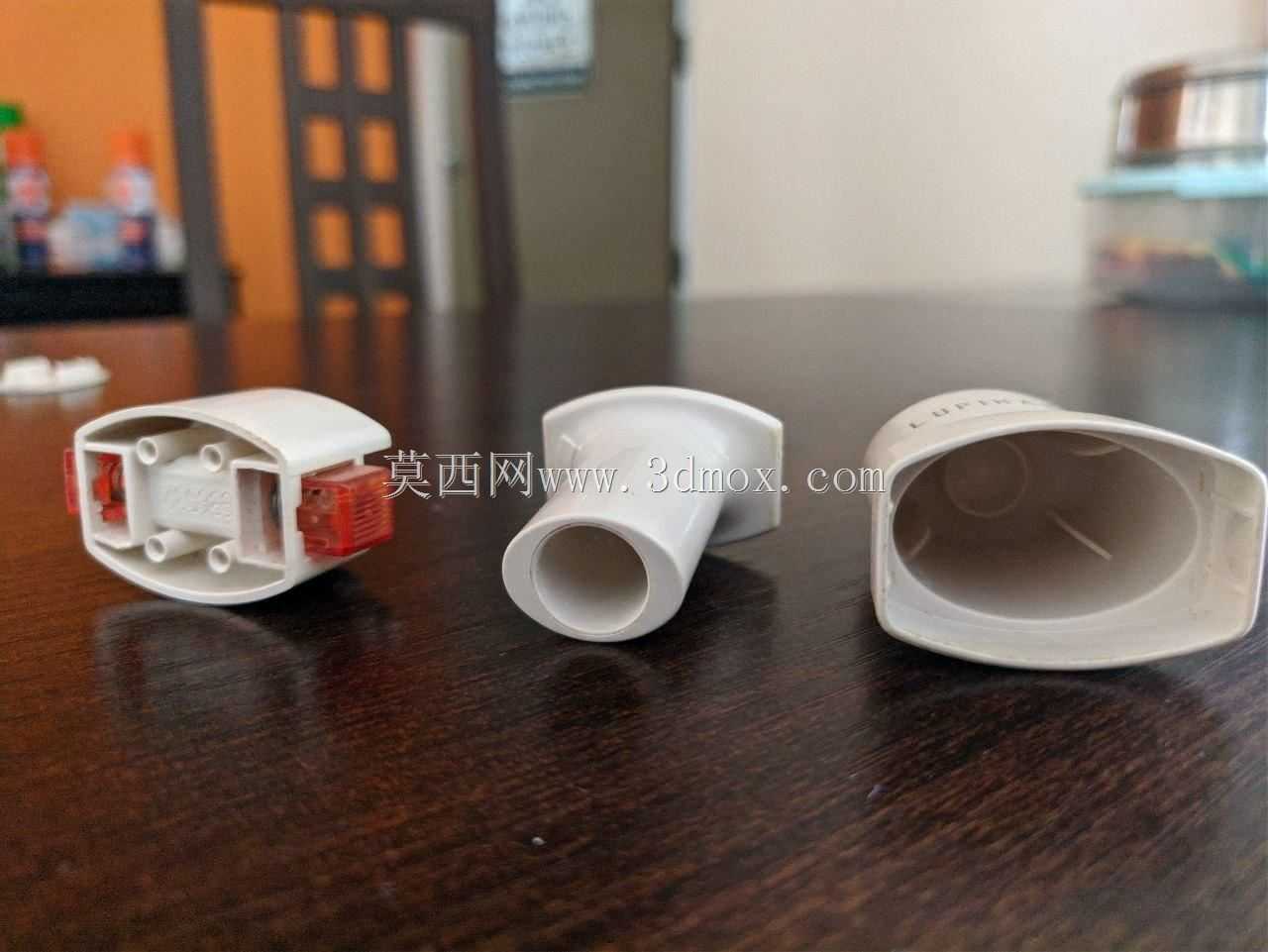

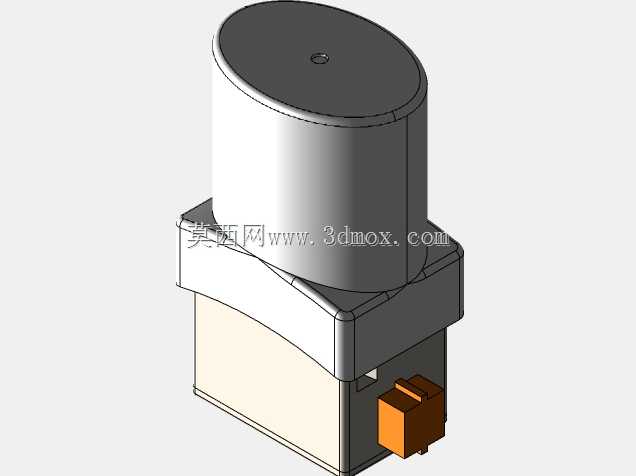

　　中部的环形凸台是握持时的手指限位结构，用户握持时食指自然搭在装置顶部，中指与无名指卡在这个凸台下方，按压时的受力方向刚好与喷雾阀的触发方向同轴，能避免按压力度偏移导致的阀件卡滞，这个凸台的圆角半径做了1.2mm的过渡，不会出现长时间握持硌指的问题。下部的两个橙色卡扣结构是药剂仓的锁定结构，旋转或者按压这两个卡扣就能拆开装置，更换内部的药剂罐，卡扣的配合间隙控制在0.15mm，既保证拆装时的顺畅度，又不会因为间隙过大出现日常使用时的仓体松脱，卡扣采用与主体不同的配色，也能直观提示用户拆装的操作位置，避免找不到开合点位的问题。

　　从安装边界来看，整个装置的最大外径控制在38mm以内，总高度不超过110mm，刚好能适配普通的上衣口袋、小型随身包的收纳尺寸，不会因为体积过大影响日常携带；内部的药剂仓安装位适配标准规格的金属气雾罐，罐体与仓壁的间隙预留了0.8mm，方便罐体装入时的导向，同时也能避免日常携带时罐体晃动产生异响。装置的所有外露棱边都做了R0.5以上的圆角处理，没有尖锐的边角，避免用户随身携带时刮蹭衣物或者划伤皮肤；按压触发的行程控制在8mm，按压力度设置在15N左右，这个力度范围既能保证老人、儿童都能轻松按动触发给药，又不会因为力度过轻出现误触喷药的问题。

　　建模过程中特意验证了各个部件的装配干涉问题，主体上下两部分的配合止口做了1.5mm的搭接量，装配后不会出现错位缝隙，也能保证内部的密封性能，避免药剂受潮泄漏；卡扣的弹性臂长度做了合理设置，反复拆装的疲劳寿命能满足日常使用的更换频次需求，不会出现几次拆装就断裂的问题。这类装置的结构设计看似简单，实则每一处尺寸、每一个曲面过渡都和实际使用体验直接相关，比如主体的锥度设置，如果锥度过大，握持时容易打滑，锥度过小又会增加整体重量、浪费材料；喷口的内孔直径设置在0.3mm，这个尺寸能保证药剂喷出时的雾化效果，让药剂颗粒能顺利到达下呼吸道，孔径过大容易出现药剂流速过快、大部分停留在口咽部的问题，孔径过小又会出现喷药阻力过大、触发困难的问题。在做结构还原的时候，没有刻意追求每一个尺寸的绝对精准，而是优先保证各个功能结构的相对位置、配合关系、操作逻辑和实物一致，毕竟对于结构设计从业者来说，这类模型的核心参考价值是了解便携医疗器具的结构设计思路、人机工程考量、部件配合逻辑，而不是直接拿去开模生产，只要核心的功能边界、操作逻辑还原到位，就能为同类手持医疗器具的设计提供有效的参考。
