空调用铜管铝翅片板翅式换热结构

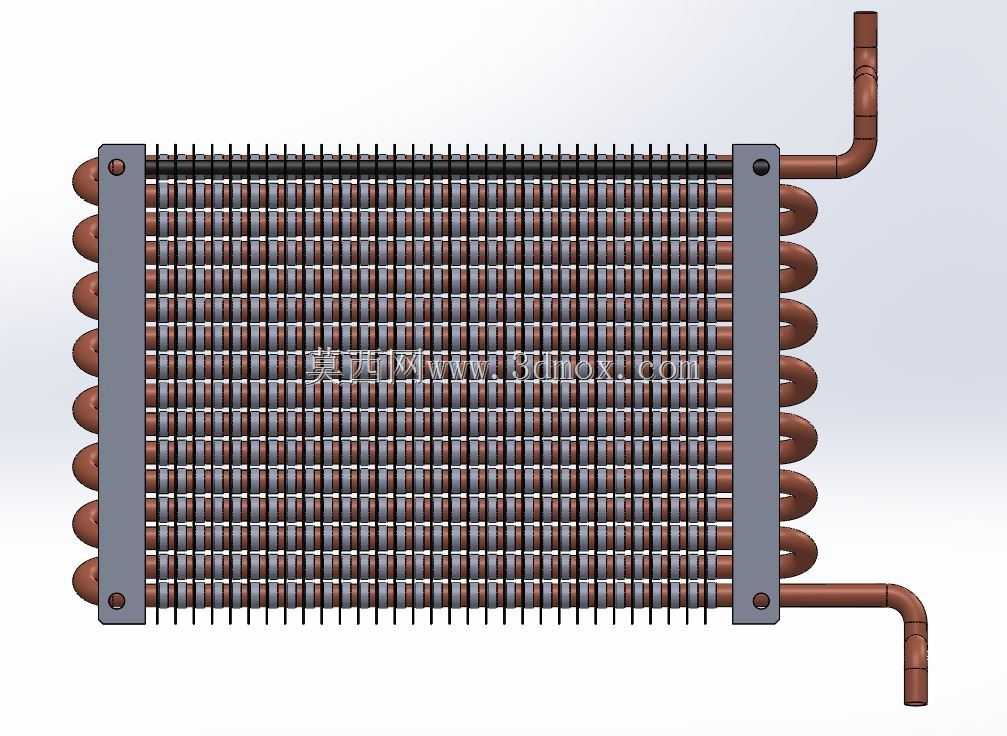

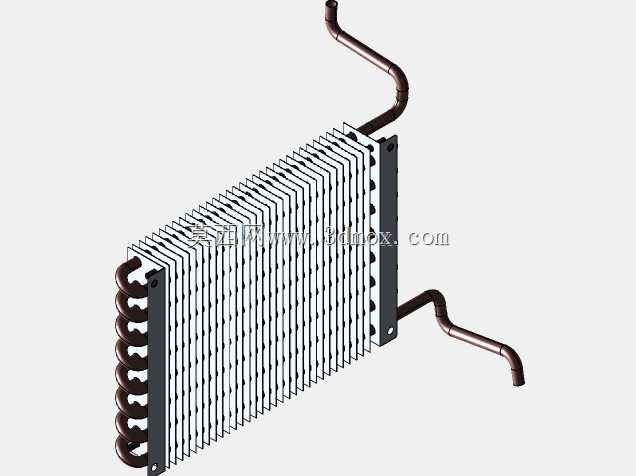

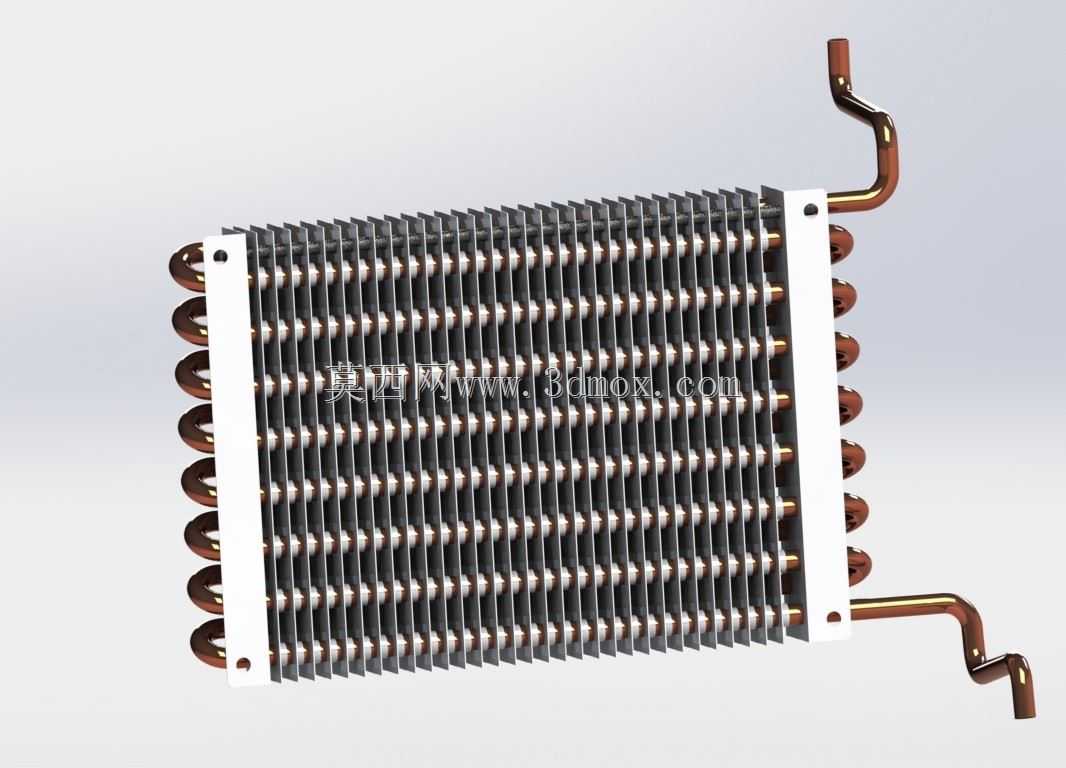

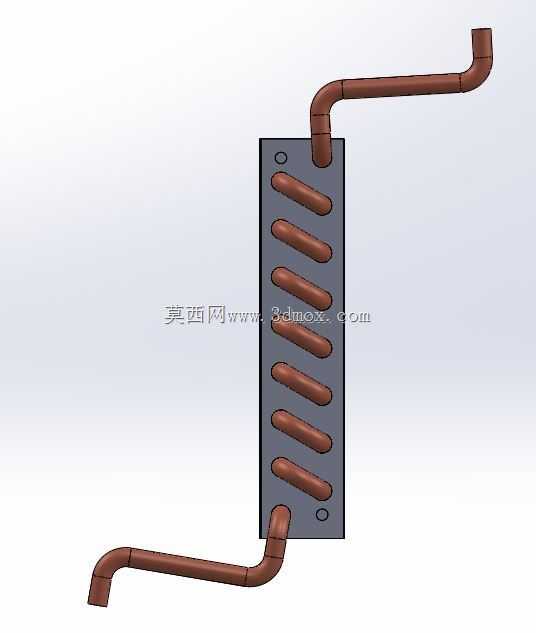

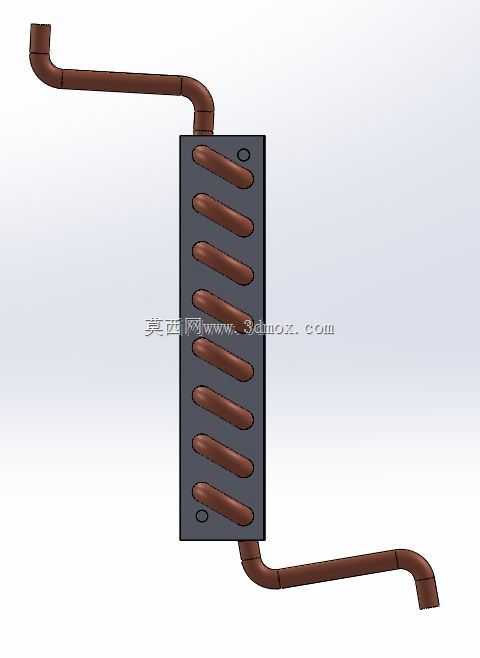

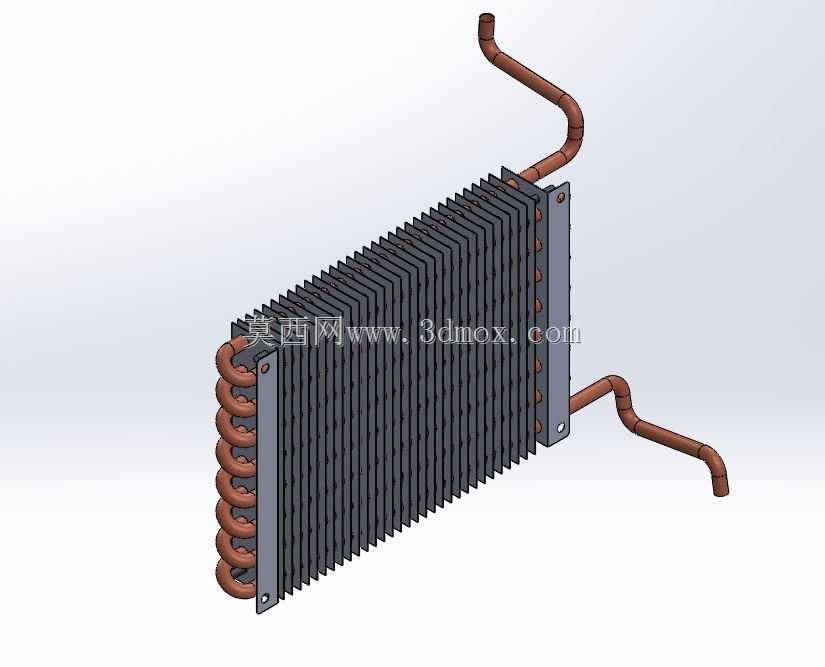

这款板翅式换热结构是分体式空调室内外机热交换回路的核心部件，日常家用壁挂机、柜机以及小型商用中央空调的蒸发器、冷凝器段都能见到同结构产品的应用，在制冷循环里承担着冷媒与空气间的热量传递职能——制冷工况下管内低温低压冷媒吸收流经翅片的空气热量实现降温送风，制热工况下则反向通过高温冷媒加热流经的空气。从结构设计逻辑来看，整体采用错列排布的紫铜盘管配合高密度铝制平直翅片的组合，紫铜材质的弯管选用小半径折弯工艺，减少管路接头数量的同时降低冷媒流动阻力，翅片采用连续冲压成型的铝带，通过机械胀管工艺让翅片与铜管外壁紧密贴合，消除接触热阻提升换热效率，翅片表面未做额外亲水涂层处理，适配常规干燥工况下的换热需求，避免涂层老化带来的风阻升高问题。安装边界上，整体芯体为规整长方体结构，两侧预留的镀锌钢板端板开有对称安装孔，可直接通过螺栓固定在空调的风道钣金框架内，进出冷媒的两个铜管接头分别从芯体上下侧引出，接头端预留了标准扩口结构，方便与空调系统的冷媒管路快速对接，无需额外焊接即可完成管路连接，适配常规空调的安装空间要求。设计过程中需要重点考量翅片间距与风阻的平衡，这款结构选用的1.8mm翅片间距，既保证了足够的换热面积，又不会因为间距过小导致积灰堵塞风道，适配家用场景下长期使用的维护需求，铜管的排布采用逆流换热的流路设计，让冷媒流向与空气流向形成逆向对流，最大化对数平均温差，在有限的体积内提升整体换热能力。实际应用中这类结构还可拓展到除湿机、冷风机、小型恒温恒湿设备等需要空气与冷媒热交换的场景，结构件的通用性较强，端板安装孔位可根据不同设备的风道尺寸做小幅调整，铜管的引出方向也可根据设备内部管路走向做适配性折弯，无需改动核心换热芯体的结构参数即可适配不同机型的装配要求。
