低温冷却器冷头精密结构设计

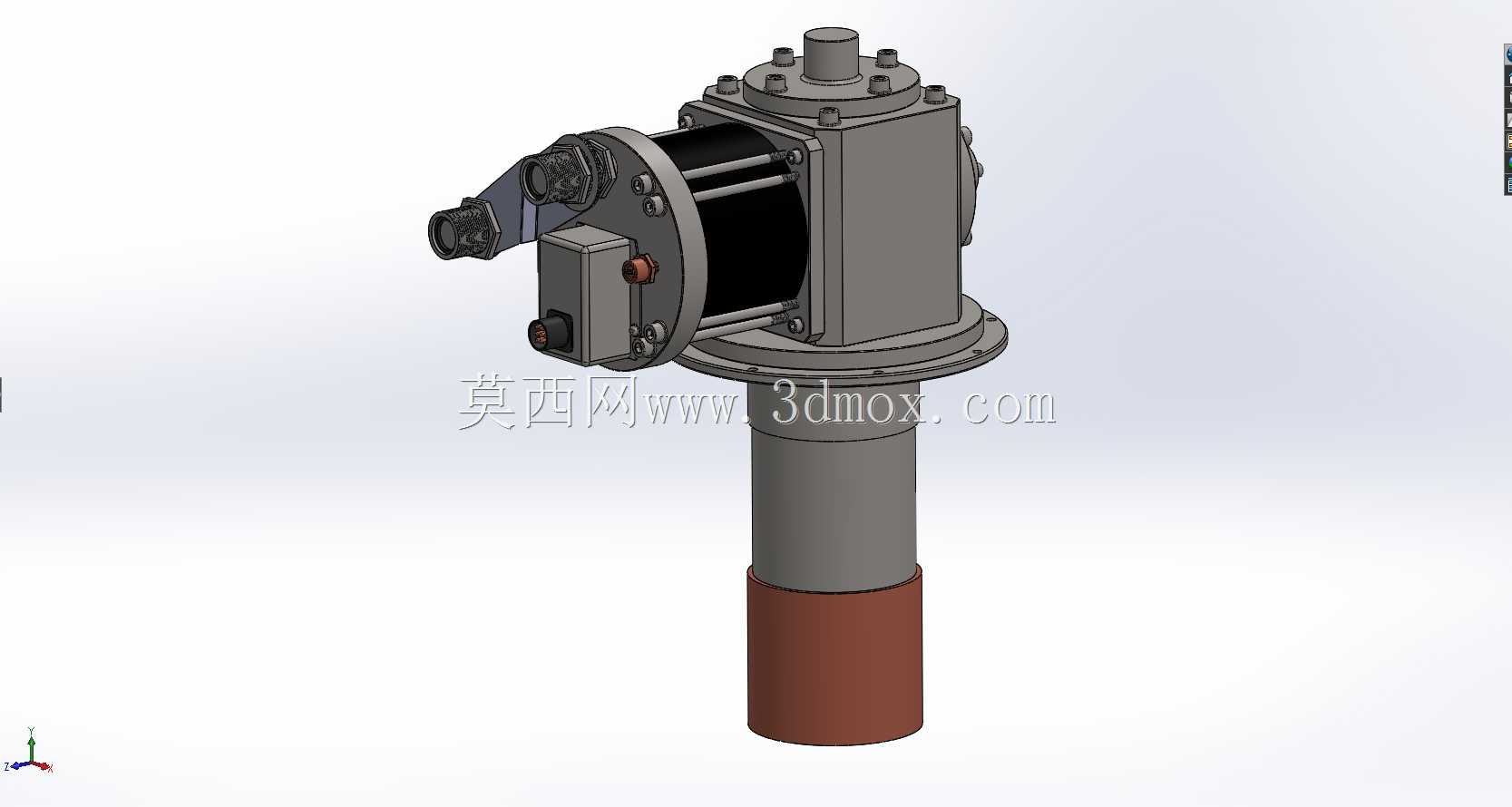

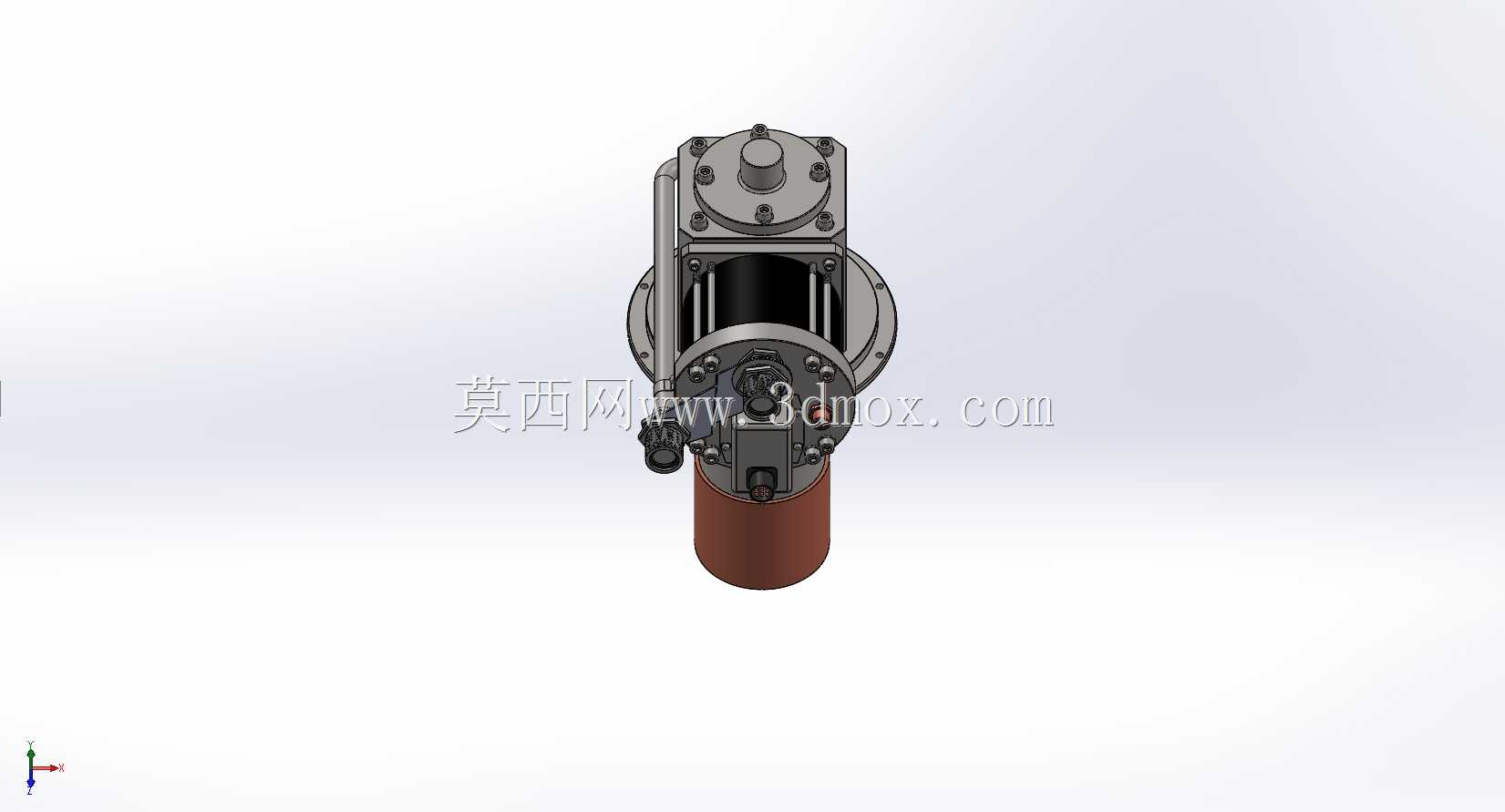

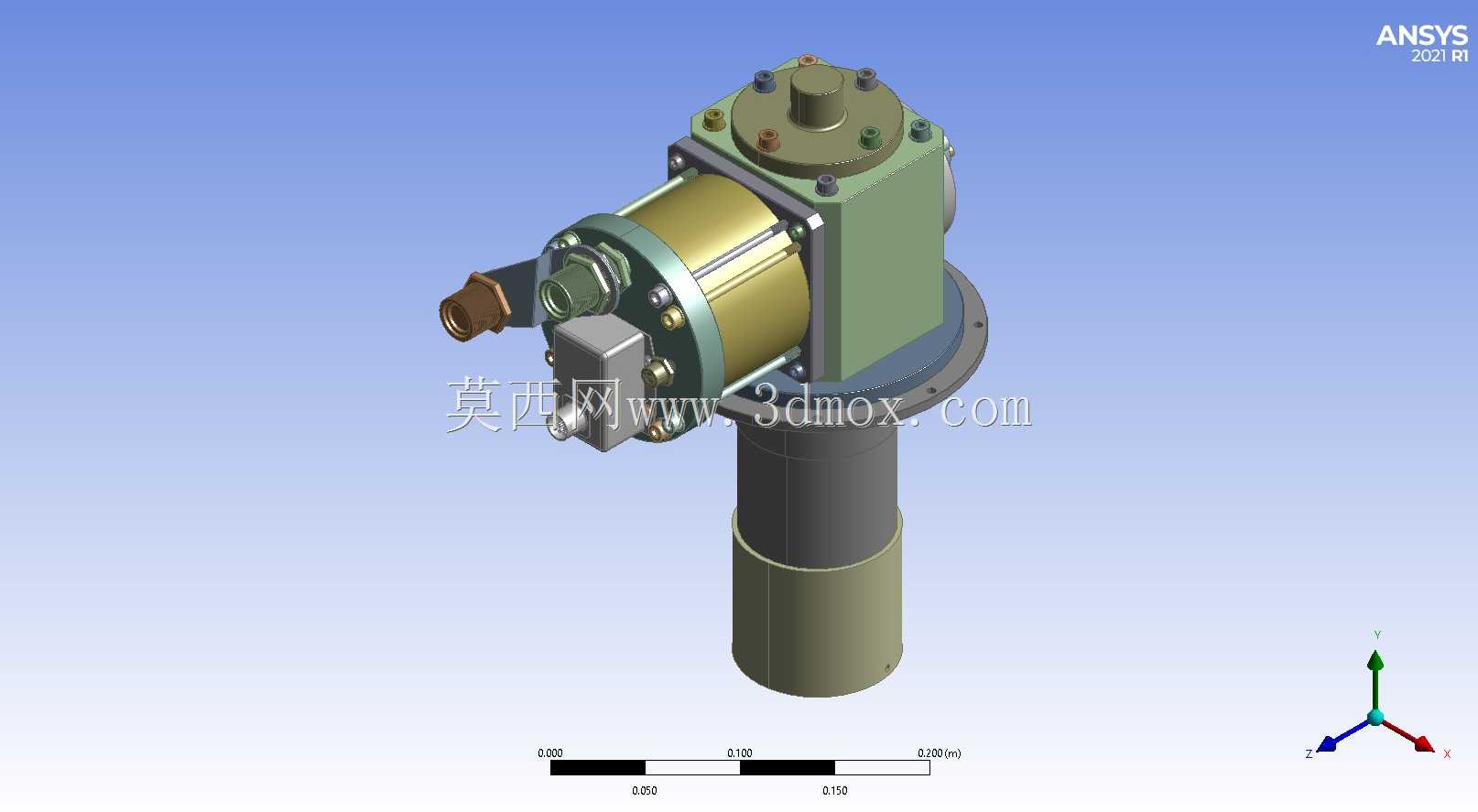

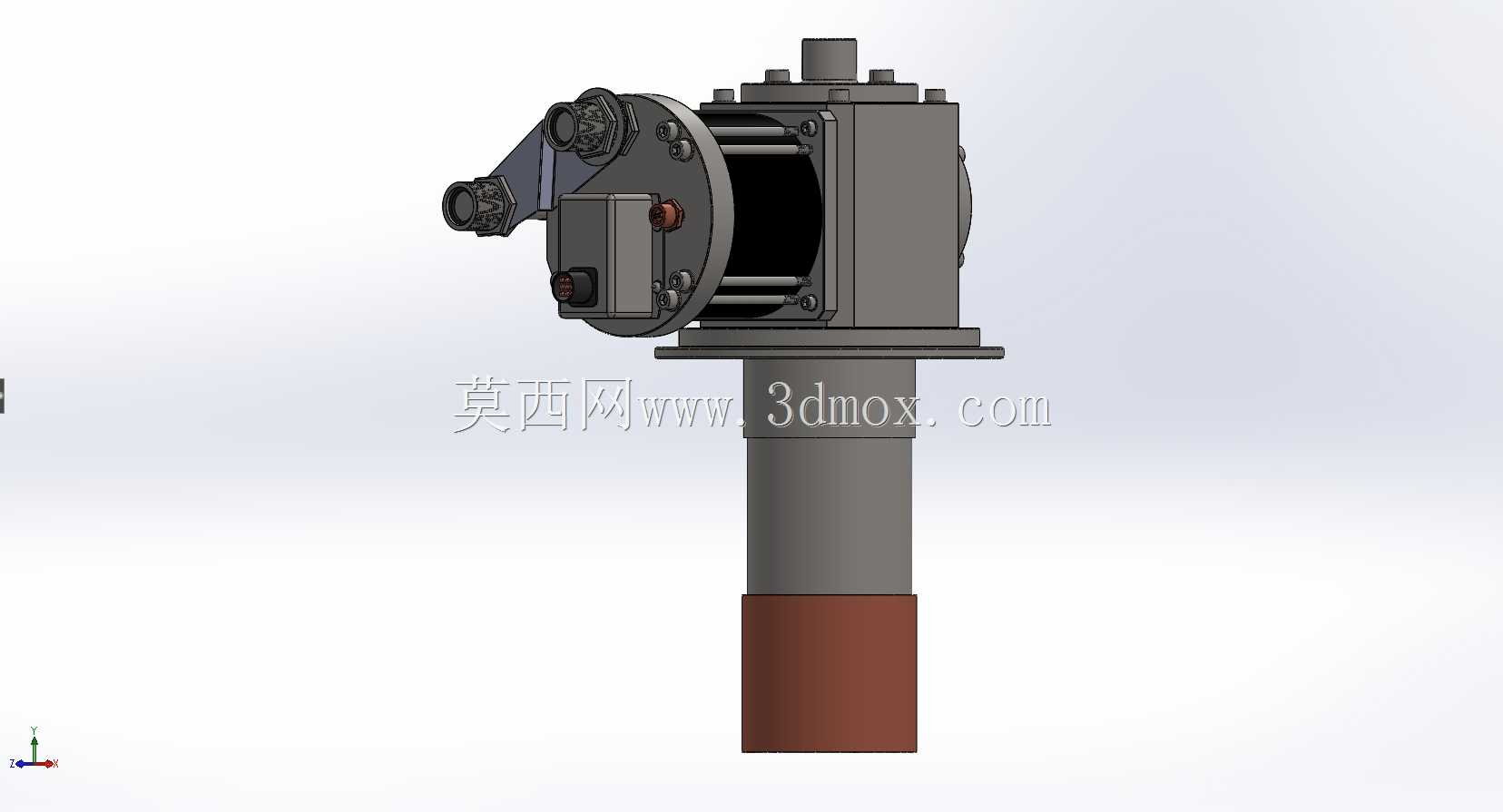

　　在超导磁体配套、低温物性测试、医用磁共振成像这类对温区稳定性要求极高的系统里，冷头作为核心换热执行部件，其结构设计直接决定整套低温系统的降温效率与长期运行可靠性。这款冷头采用立式同轴布局，主体由上部阀组腔体、中部换热核心段、下部安装立柱三部分构成，整体安装基准为底部带均布螺栓孔的圆形法兰，法兰端面加工有密封槽，可适配标准金属密封垫，安装时需保证法兰端面与冷箱安装面的平面度公差不超过0.02mm，避免低温下因密封面贴合不均出现漏热。

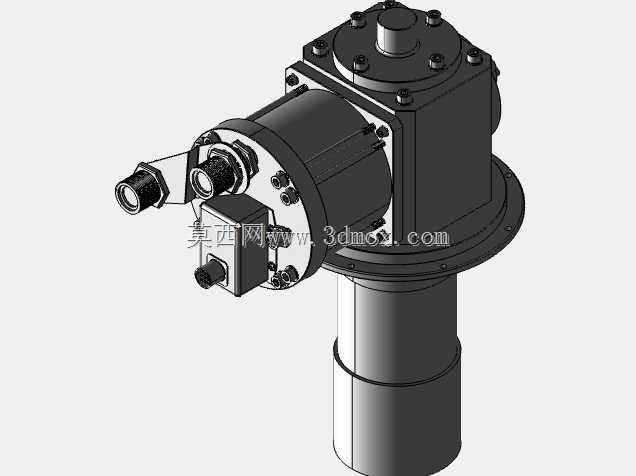

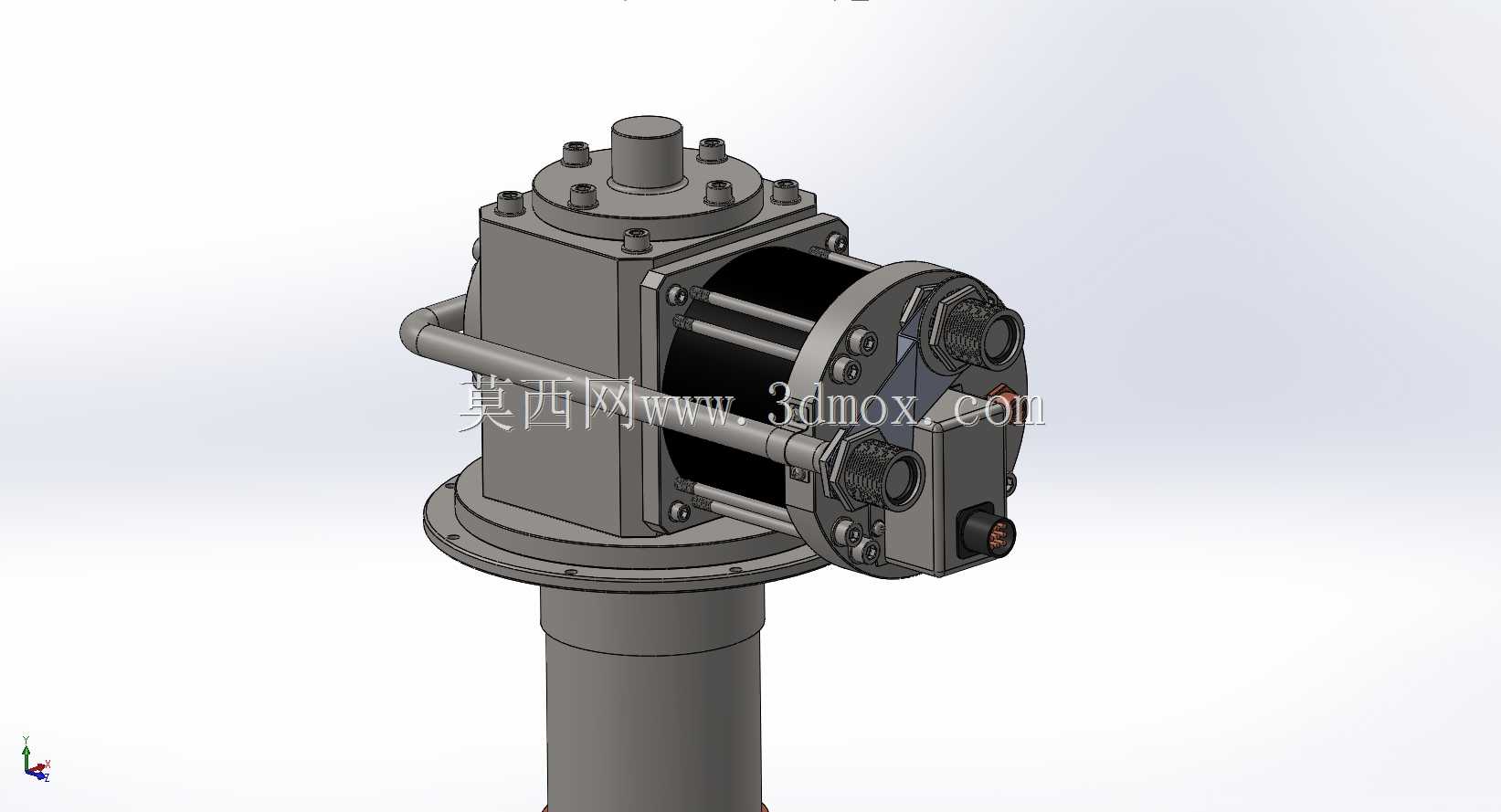

　　上部阀组腔体集成了进排气控制阀与压力反馈接口，所有外接气路接口均采用侧置布局，预留的操作空间可满足狭小冷箱内的管路拆装需求，阀组端盖采用六角螺栓周向均布锁紧，螺栓预紧力需按对角顺序分步加载，防止腔体变形影响内部配气阀片的动作精度。中部换热核心段采用多层嵌套式结构，外部可见的紧固拉杆沿周向均匀分布，将各级换热单元与蓄冷腔体轴向锁紧，拉杆材质选用低热导率的合金材料，可有效降低轴向漏热损失；核心段侧方预留的电气接口用于集成温度传感器与加热元件，接口处采用密封烧结结构，兼顾低温下的气密性与信号传输稳定性。

　　从设计逻辑来看，这款冷头优先兼顾了集成适配性与工况耐受性，紧凑的柱式结构可直接嵌入各类低温杜瓦或冷箱内部，不需要额外设计复杂的转接支架，下部立柱的长度可根据不同冷箱的内部深度进行适配调整，安装时立柱与冷箱内胆之间需预留不小于15mm的间隙，避免冷收缩过程中出现结构干涉。实际应用中，这类冷头可实现从室温到液氦温区的连续降温，内部的蓄冷器与换热流道经过流阻优化，可在保证换热效率的同时降低驱动气源的压力损耗，阀组的配气时序可根据不同负载需求进行匹配调整，适配从小型低温实验平台到中型医用成像设备的不同冷量需求。

　　结构细节上，所有与低温工质接触的腔体内壁均做了镜面抛光处理，减少工质流动过程中的附面层阻力，外部非换热面设计有多层绝热层安装位，可配合多层反射屏进一步降低辐射漏热；侧方的快插式接口可兼容标准低温管路，不需要现场做复杂的焊接操作，降低现场安装的工艺难度。对于结构设计从业者而言，这款模型完整还原了冷头从外部安装接口到内部核心换热段的装配关系，可直接参考其布局逻辑开展低温系统的集成设计，尤其是安装法兰的尺寸配合、外接接口的位置排布、不同温区部件的连接方式，都能为同类低温换热部件的设计提供实际参考；对于设备选型人员来说，可通过模型直观判断该冷头的安装边界、接口位置是否适配现有系统的布局，提前规避安装干涉、管路走向不合理等前期设计问题。在长期运行工况下，这款冷头的运动部件均做了耐磨处理，可承受频繁的冷热循环冲击，阀片与密封件的材质适配低温下的形变特性，不会因温变出现密封失效问题，整体结构没有冗余的外置部件，在狭小的低温腔体内可最大化利用安装空间，同时预留的传感器安装位可实时监测各级换热单元的温度，方便运维人员掌握设备运行状态。
