Struthers Dunn四刀双掷功率继电器结构

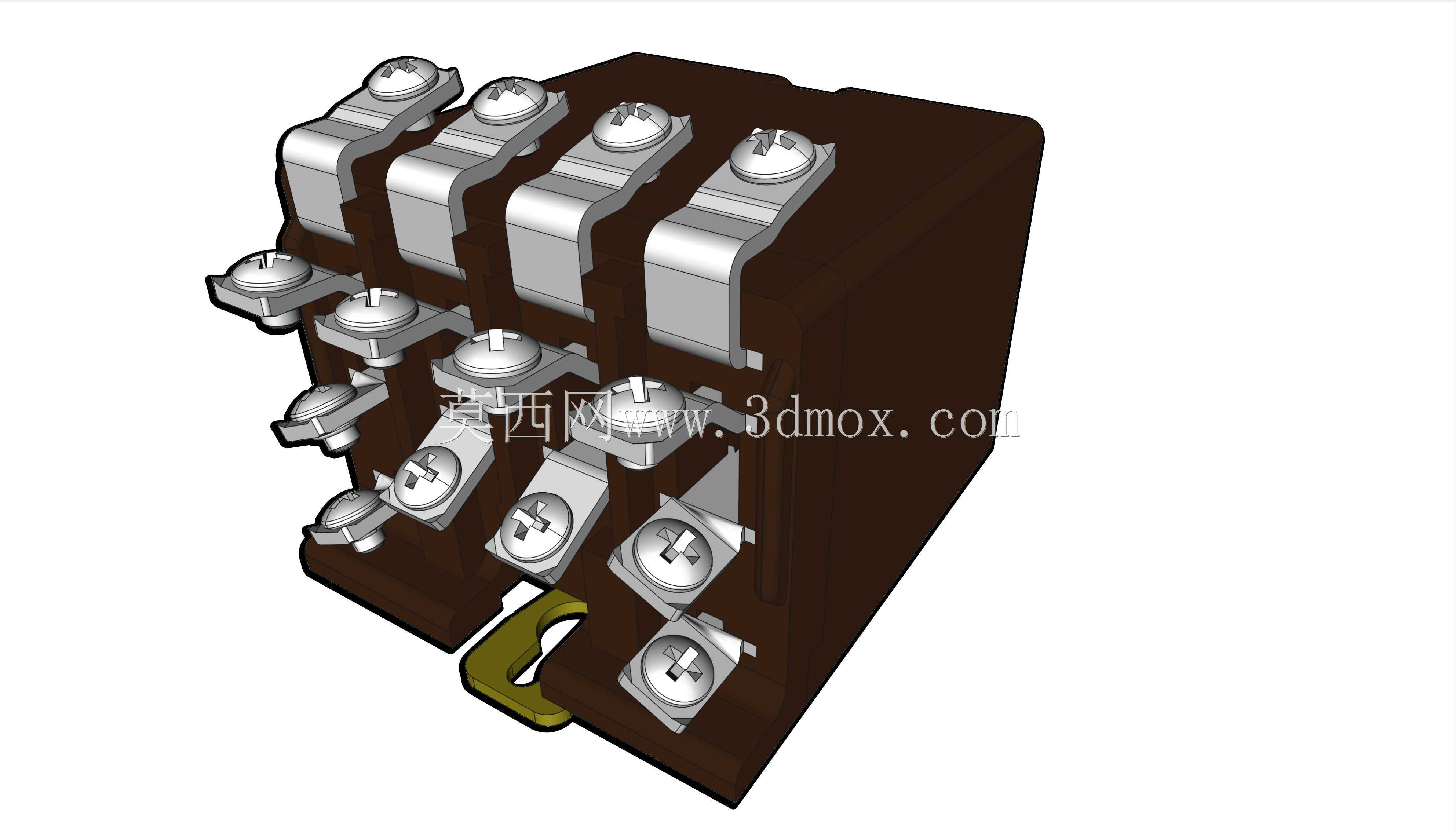

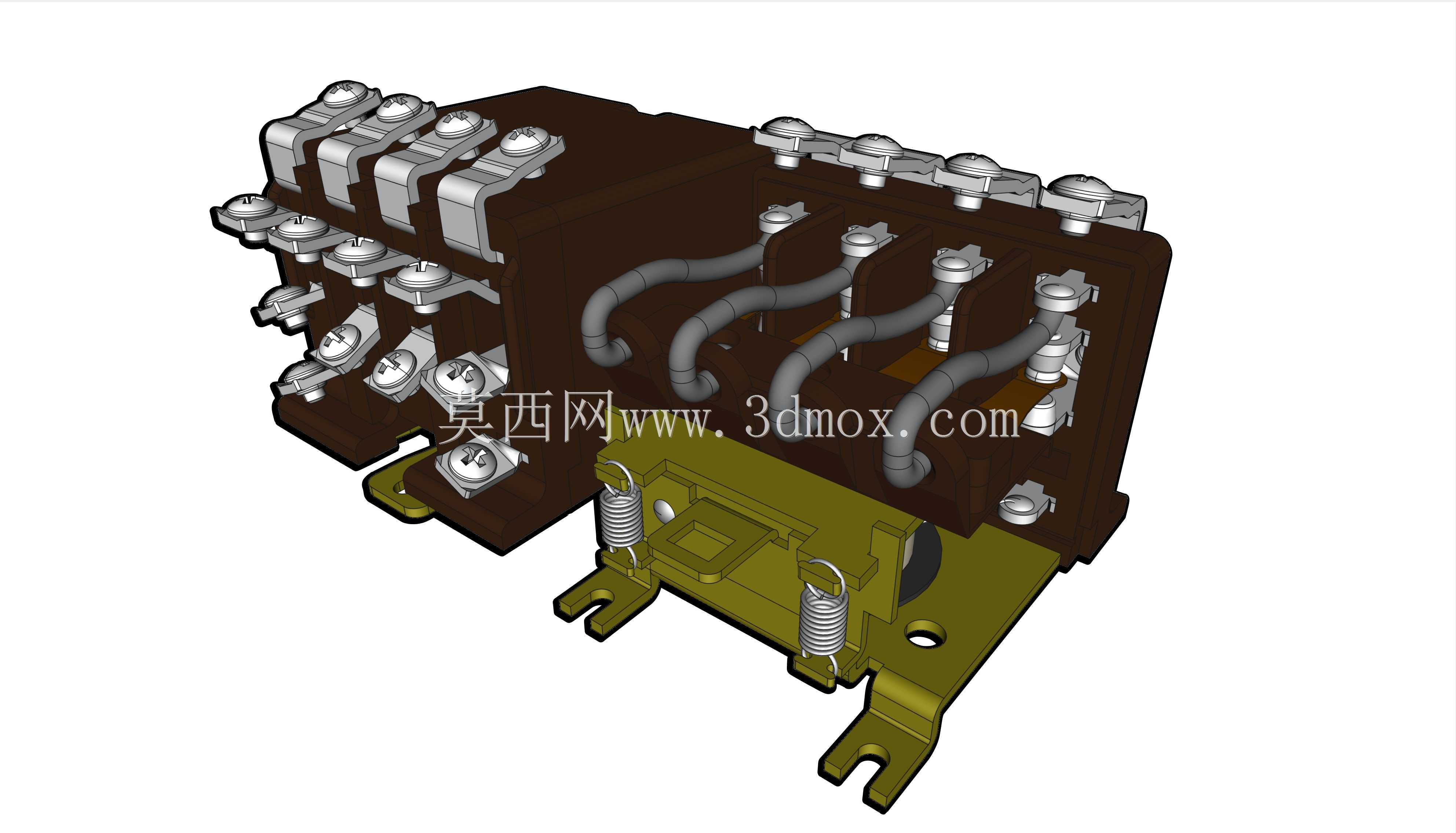

　　在工业电气控制回路的搭建场景里，这类四刀双掷功率继电器是多回路同步切换场景里的核心执行器件，常被用在机床控制回路、工业配电联锁回路、老旧生产线的逻辑控制单元中，承担小电流控制大负载通断、多回路同步状态切换的作用，相比普通小型继电器，它的触点载流能力更强，能直接驱动中等功率的交流接触器、电磁阀类负载，省去中间放大环节，简化控制回路的布线层级。从结构设计来看，这款继电器采用外露式接线端子布局，上下两排共12个接线柱对应四组常开、常闭触点的进出线端，每个端子都配备了压接式紧固螺丝，适配多股软铜线或者单股硬线的直接压接，不需要额外配套接线端子排就能完成接线，端子之间的间距留足了安全爬电距离，即便在AC220V或者DC110V的控制回路中使用，也不会因为积尘或者凝露引发极间飞弧短路。继电器的主体基座采用酚醛树脂压制成型，这种材料的耐高温特性和绝缘性能足够承载触点分断时产生的局部高温，不会因为长期分断拉弧出现基座碳化击穿的问题，基座底部设计了两个带安装孔的金属固定脚，安装孔的间距适配标准电气安装导轨的孔位，也可以直接用螺丝固定在设备的电气安装板上，固定脚和基座之间加装了缓冲弹簧，能抵消设备运行时产生的振动，避免触点因为振动出现误跳开的情况。

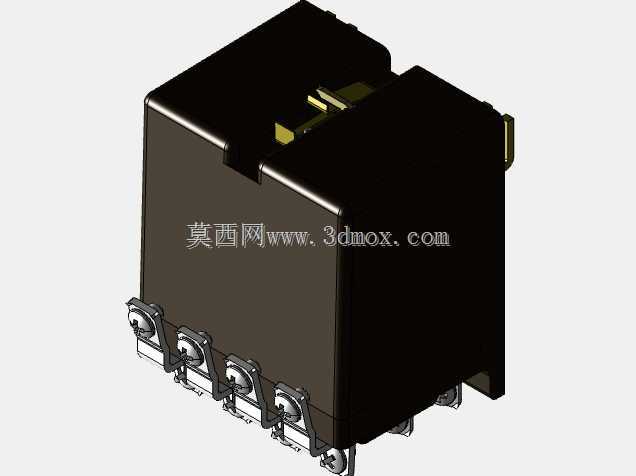

　　内部的电磁驱动部分藏在深色绝缘外壳内部，衔铁的传动结构直接联动四组触点的动触桥，能保证四组触点的同步动作时差控制在极小范围内，不会因为触点动作不同步导致回路出现短时间的缺相或者逻辑错乱，触点部分采用银合金材质，相比纯铜触点的抗电弧烧蚀能力更强，长期带载分断的寿命能满足工业设备常年连续运行的需求，每一组触点的外侧都设计了绝缘隔弧壁，分断时产生的电弧会被限制在隔弧腔内部快速熄灭，不会飞溅到相邻端子引发短路。

　　在实际选型使用时，需要注意这款继电器的安装边界，整体的安装高度要预留出接线后导线弯曲的空间，顶部的接线端子操作空间要能放下螺丝刀完成紧固作业，不能紧贴其他电气元件安装，避免分断时的热量累积加速绝缘件老化，另外它的线圈驱动电压有多种规格可选，建模时还原的是通用工业控制电压版本的结构，线圈的接线端子布置在继电器侧面，和主触点端子做了物理隔离，避免接线时误碰强电触点引发安全问题。

　　这款继电器的结构还原完全参照实物的装配关系，每一个接线螺丝、复位弹簧、触点压片的位置都和实物一一对应，在做电气柜三维布线仿真时，可以直接调用这个模型完成干涉检查，提前预判接线时的空间冲突，不需要再手动测绘建模，能大幅缩短电气柜设计的前期准备时间，尤其是在做老旧设备的电气改造项目时，原有安装位的尺寸是固定的，精准的模型能直接验证替换件的适配性，避免采购回来的元件因为安装尺寸不符无法装配。从设计思路上看，这类工业级功率继电器没有追求小型化，反而把结构做的扎实厚重，所有易损耗的触点部分都留足了磨损余量，即便是使用多年后触点出现烧蚀，也可以拆开外壳更换触点组件，不需要整体更换继电器，降低工业现场的维护成本，外露的接线结构也方便运维人员日常巡检时检查接线是否松动、触点是否有过热变色的情况，不用拆解设备就能完成大部分日常维护作业。
