全向轮移动机构专用福来轮结构设计

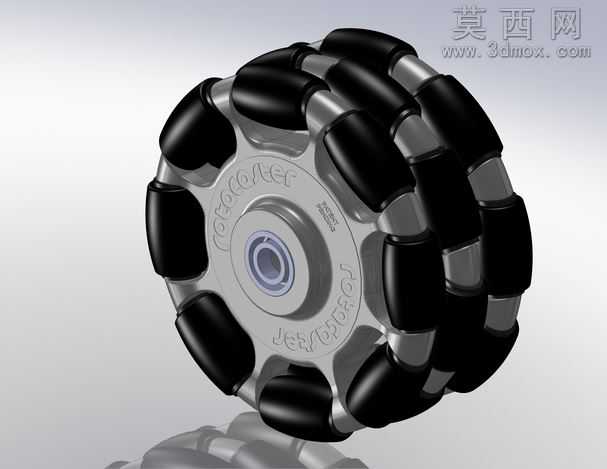

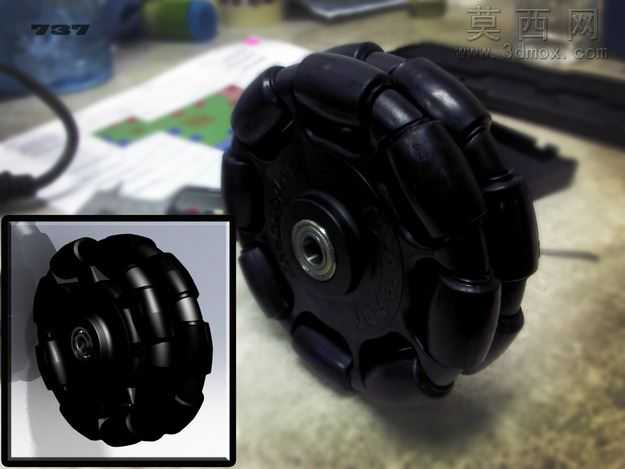

本作品为适配全向移动驱动车辆设计的rotacaster全向轮三维结构模型，建模过程严格遵循工业级脚轮的实际生产尺寸规范，以SolidWorks为核心建模工具完成全参数化结构搭建，所有特征均保留完整可编辑参数，方便后续根据不同载重需求、安装场景调整轮径、轮毂安装孔位、辊子排布密度等核心尺寸。模型整体采用分层式结构设计，核心主体为高强度工程塑料材质的轮毂基体，建模时通过圆周阵列特征完成外圈小辊子的均匀排布，每一个小辊子都保留独立的旋转轴装配约束，可模拟真实使用过程中辊子自由转动的运动状态，还原全向轮可实现横向、斜向等多方向无阻碍移动的核心功能特性。轮毂中心位置设计有标准轴承安装位，建模时严格匹配常用深沟球轴承的安装尺寸公差，保证虚拟装配时轴承与轮毂、中心转轴的配合关系符合实际机械装配要求，可直接用于后续的虚拟运动仿真、干涉检查环节。材质渲染阶段，轮毂主体采用哑光黑色耐磨工程塑料材质，添加细微的磨砂质感纹理还原工业脚轮的真实表面质感，中心轴承部位采用金属镀铬材质，添加适当的环境反射效果突出金属件的光洁质感，外圈小辊子采用高耐磨聚氨酯材质，设置轻微的弹性材质属性，还原橡胶类辊子接触地面时的轻微形变视觉效果。设计过程中重点考量全向轮的受力均匀性，通过调整外圈辊子的排布角度、单个辊子的接触弧面尺寸，保证轮子在任意方向移动时都至少有两个辊子与支撑面接触，避免移动过程中出现颠簸、卡顿的问题，同时在轮毂上预留了轻量化减重槽结构，在保证整体结构强度满足驱动车辆载重要求的前提下，尽可能降低轮子自身重量，减少驱动机构的动力损耗。模型完成后通过装配体干涉检查确认所有零部件之间无装配干涉，运动仿真验证轮子在直行、横移、斜向移动、原地旋转等多种运动状态下，所有辊子都可顺畅转动无卡滞，完全满足全向驱动车辆的行走机构使用需求，可直接用于AGV小车、全向移动平台、服务机器人等设备的行走机构设计参考，也可用于相关机械课程的结构教学演示案例。
