单缸水上摩托艇运载拖车底盘结构

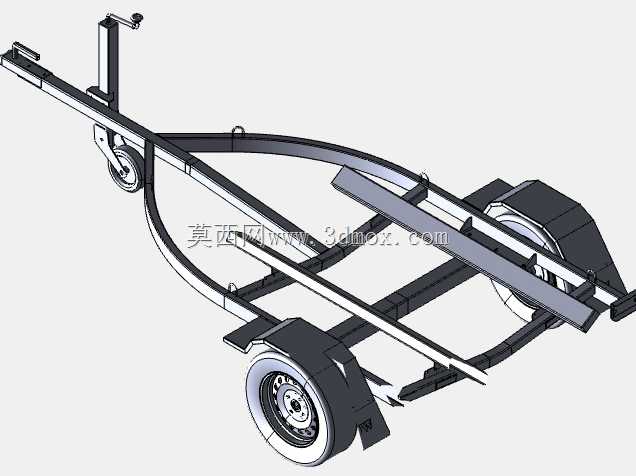

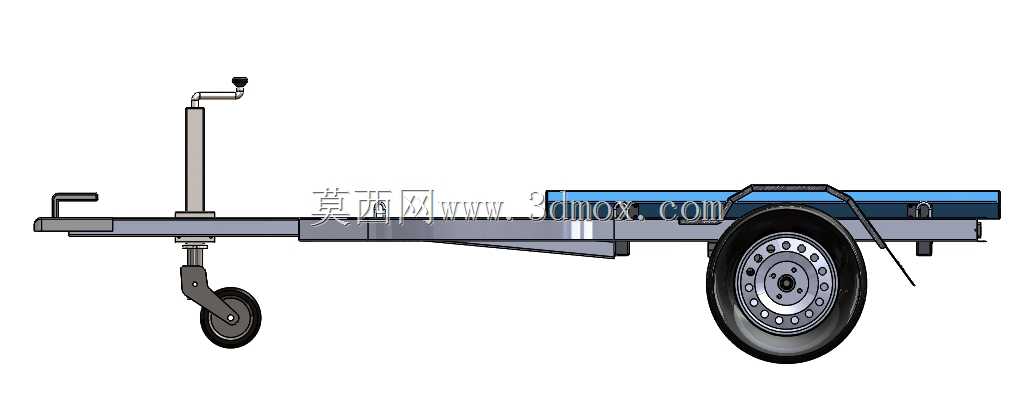

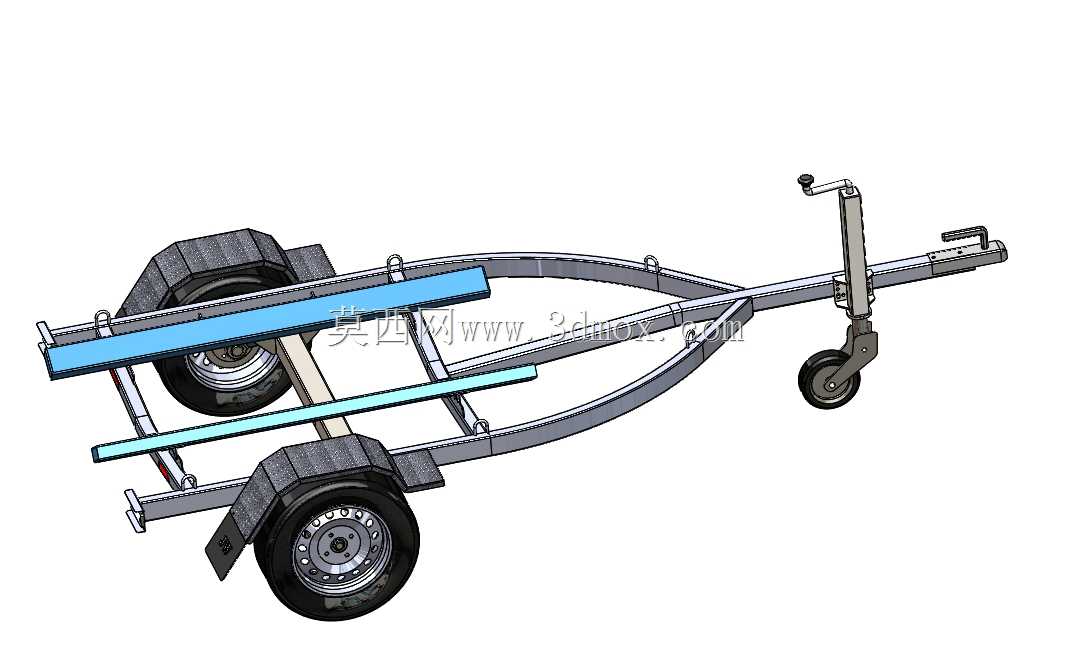

　　该结构为适配单缸水上摩托艇的陆地转运拖挂底盘，主要应用于滨水游乐场所、私人游艇码头、水上运动俱乐部的艇只短距离转运场景，可完成摩托艇从陆地存放区到下水坡道的拖行转移，也可适配小型拖车头完成短途道路转运，解决单人水上摩托艇无专用运载架、人工搬运易刮蹭艇体、转运效率低的实际问题。整体采用框架式焊接结构设计，主纵梁采用变截面弯折成型，前段收窄形成三角牵引连接段，后段扩宽形成适配摩托艇艇身轮廓的弧形承托区，从结构根源上匹配艇底的流线型曲面，避免承托梁与艇体硬接触造成外壳损伤。牵引端设置可调节高度的牵引连接座与支撑千斤顶，牵引连接座可根据不同拖挂车辆的拖车钩高度调整安装位置，支撑千斤顶在底盘脱挂时可独立支撑前端，防止底盘前倾倾覆，千斤顶底部设置小直径支撑轮，方便脱挂状态下短距离手动移位调整位置。行走部分采用双轮对称布置，轮轴安装位置经过载荷匹配计算，重心落在轮轴靠前15%的轴距区间内，保证拖行过程中牵引端下压力处于合理范围，不会出现拖行摆尾、牵引端上翘的问题；轮组上方设置弧形挡泥板，避免拖行过程中路面泥水飞溅到承托的艇体表面。

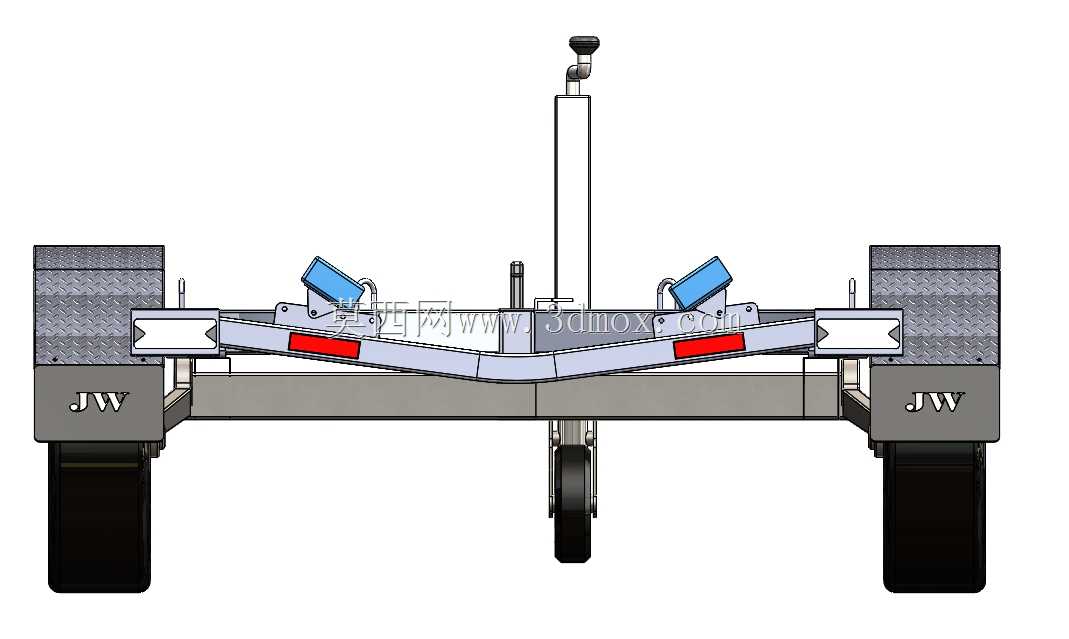

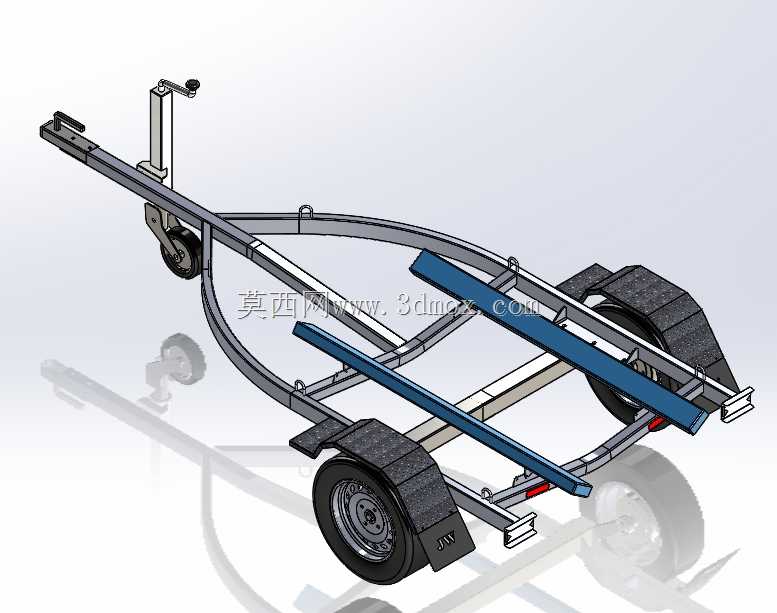

　　承托区设置多组横向支撑梁，梁体上预留安装孔位，可根据不同型号单缸摩托艇的艇底弧度加装橡胶缓冲垫或者绑带固定座，横向梁的位置可沿主框架的长圆孔调整，适配不同长度的艇体安装固定需求；主框架上设置多处吊环安装点，用于绑定收紧带，将艇体牢牢固定在底盘上，避免拖行过程中艇体移位滑落。底盘的整体宽度控制在1.8米以内，总长度控制在3.2米，满足普通小型乘用车拖挂的尺寸边界要求，牵引连接端的安装孔位符合通用民用拖车钩的接口尺寸，不需要额外改装即可与多数家用SUV、皮卡的后拖钩连接。

　　设计过程中优先考虑结构的轻量化与刚性平衡，主框架采用矩形钢管弯折焊接，在保证整体抗扭刚性的前提下尽可能降低底盘自重，减少拖行过程中的燃油消耗；框架的弯折处均设置圆弧过渡，避免应力集中造成长期使用后的焊缝开裂，所有焊接位置均做满焊处理，焊后打磨飞边毛刺，防止尖锐边角划伤艇体或者操作人员。底盘的离地间隙设置为180mm，可适应普通非铺装路面、坡道的通行需求，不会出现底盘托底的问题；后轮采用带制动的轮毂结构，当拖行速度超过20km/h或者下坡路段时，可通过惯性制动结构触发后轮制动，提升拖行过程的安全性。

　　在实际使用场景中，该底盘除了承担转运功能外，也可作为摩托艇的临时存放支架，不需要额外搭建存放架，直接将艇体固定在底盘上即可完成陆地存放，减少场地占用；前端的牵引段可折叠设计（预留折叠转轴位置），存放时可将前段向上翻折，进一步缩短整体存放长度，适合空间狭小的车库、码头仓库使用。承托梁的弧度经过多次匹配调整，与单缸水上摩托艇的艇底曲面贴合度达到85%以上，配合缓冲垫可均匀分散艇体的支撑压力，不会出现局部应力集中造成艇体变形的问题；绑带固定点的位置经过重心匹配，绑定后艇体的重心与底盘重心重合，拖行过程中不会出现偏载、侧倾的问题。
