家用带把手塑料洗涤剂瓶外观结构设计

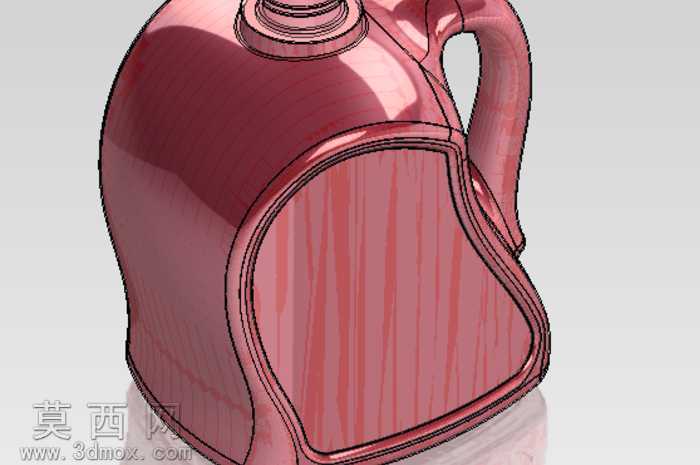

本作品为日常家用洗涤剂盛装容器的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过多组草绘轮廓定位瓶身的核心造型基准：瓶身主体采用非对称弧面过渡设计，底部做加宽内收的平稳支撑结构，避免盛装液体后出现重心偏移倾倒的问题；侧面一体化成型的弧形把手完全贴合人手握持的自然弧度，把手与瓶身的衔接处做了大圆角顺滑过渡，既消除注塑成型时的应力集中隐患，也能提升日常拎取、倾倒液体时的握持舒适度，减少长时间持握的硌手感。瓶口位置采用标准螺纹接口设计，螺纹参数匹配市面通用的洗涤剂瓶盖规格，能够保证旋合后的密封性能，避免液体渗漏，同时瓶口与瓶身的衔接段做了阶梯式加厚处理，提升瓶口的结构强度，防止旋紧瓶盖时出现瓶口开裂的问题。材质与渲染阶段，瓶身主体采用半透明珠光红塑料材质，通过调整材质的反射率、粗糙度与折射参数，还原日化包装常用的改性PP塑料的真实质感，表面模拟细微的竖向拉丝纹理，既提升产品的外观精致度，也能减少日常使用中表面划痕的显眼程度；渲染时添加了柔和的环境反射与底部投影效果，完整呈现瓶身曲面的光影过渡，清晰展示各个曲面的衔接关系。设计过程中充分考虑注塑生产的工艺要求，所有边角位置均做了合理的圆角处理，避免出现尖锐棱角，瓶身壁厚保持均匀过渡，防止注塑过程中出现缩痕、缺胶等生产缺陷，整体造型在保证内部盛装容积的前提下，通过曲面优化提升了外观的辨识度，符合日化洗涤产品的包装设计定位，能够直接用于后续的模具开发与产品打样验证。
