便携挂扣式随身吸入器结构设计

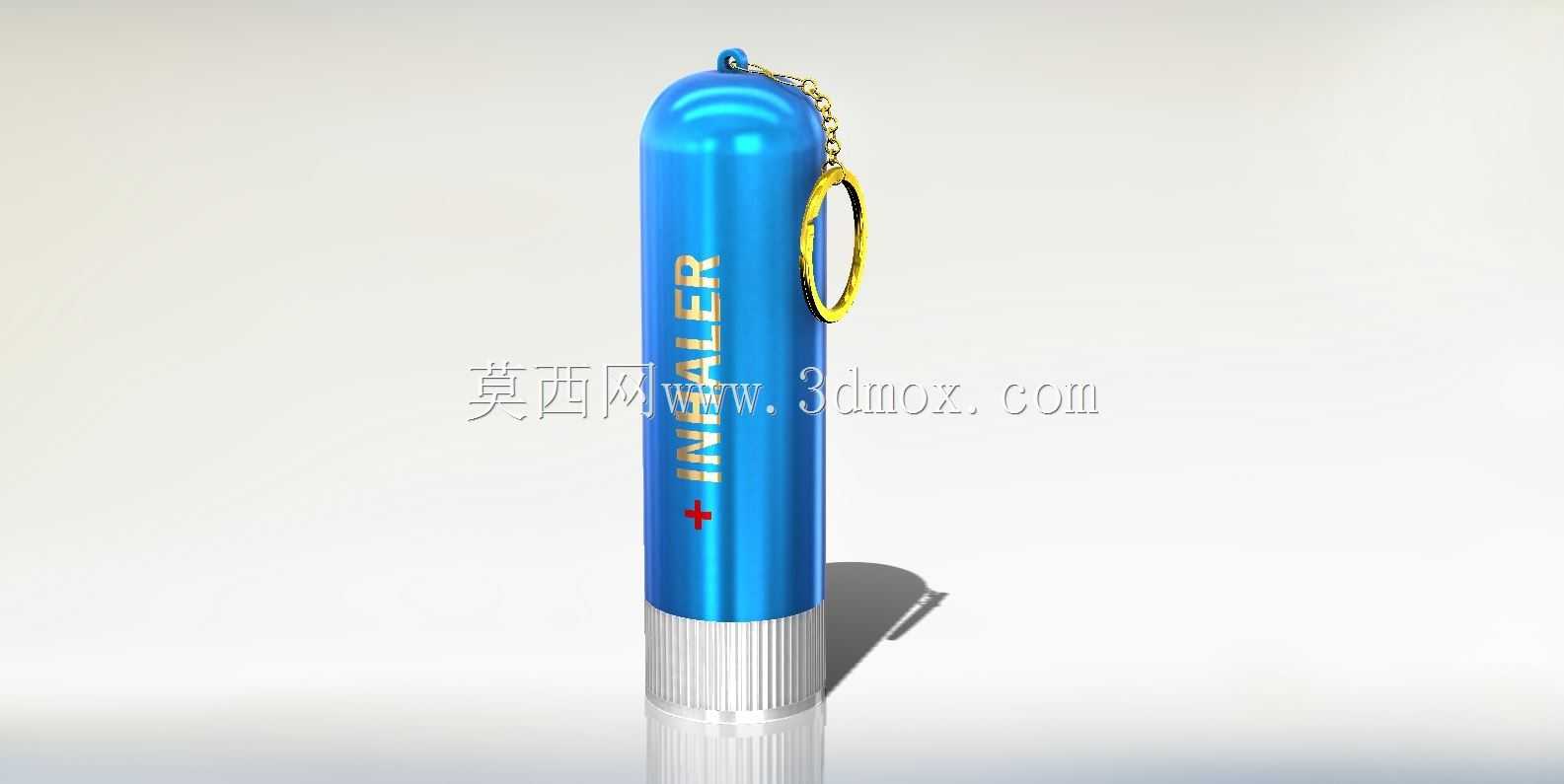

　　这款随身吸入器的结构设计，核心围绕户外随身应急使用场景展开，在做三维建模时最先敲定的是整体圆柱式握持轮廓，毕竟这类产品大多是用户在突发呼吸不适时单手操作，圆柱曲面的握持贴合度远优于棱角造型，哪怕是冬季戴薄手套也能快速找准握持位置，不会出现滑脱问题。整体外筒采用等径薄壁结构，壁厚控制在1.2mm，既保证了筒身抗挤压强度，避免揣在裤兜、背包侧袋时被随身钥匙、充电宝等硬物挤压变形，也能把内部储药腔的容积控制在合理范围，不会出现整体过重、坠口袋的问题。

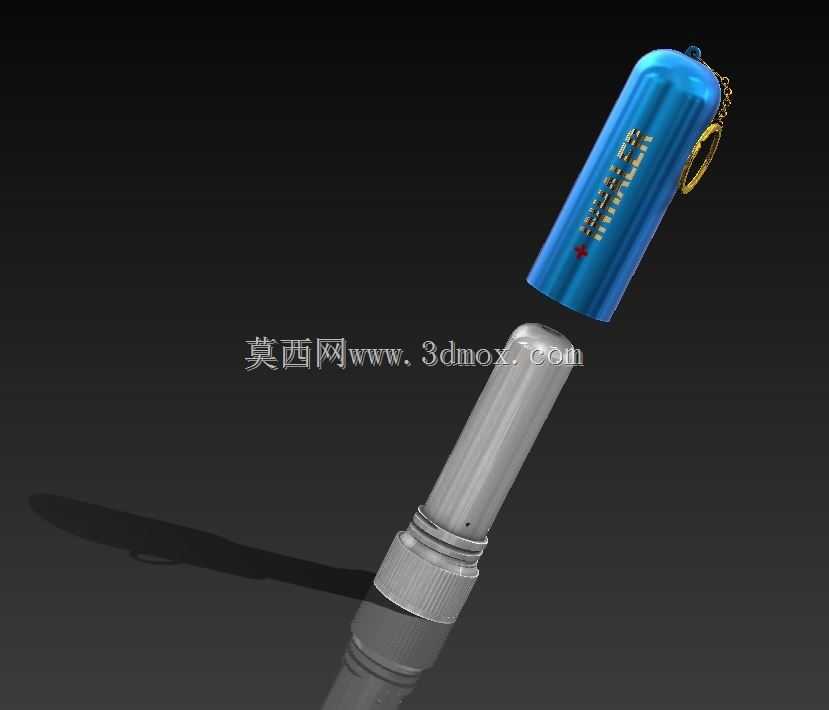

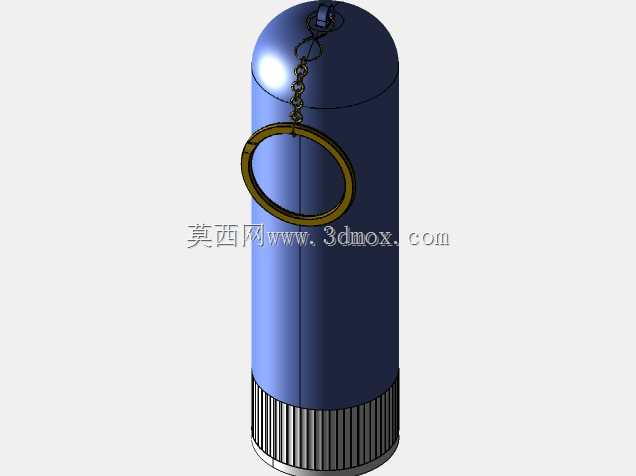

　　筒身底部设计了滚花式旋盖结构，滚花纹理的齿距做了0.8mm的等距排布，齿深0.3mm，这个参数是反复调整过的，手指拧动时的摩擦力刚好够用户单手完成旋盖开合更换药剂，又不会因为齿纹过深硌手，旋盖和筒身之间采用细牙螺纹配合，螺距0.5mm，配合长度3mm，既保证了连接后的密封性能，避免药剂受潮泄漏，也不会因为螺纹旋合行程太长导致更换药剂时操作繁琐。筒身上部的挂环结构是设计时的重点考量部分，挂环通过一个微型铰接轴和筒身顶部的连接座固定，铰接轴的阻尼做了针对性调整，挂环可以在180度范围内自由转动，不管是挂在钥匙串、背包挂扣还是腰带袢上，都能顺着受力方向自然垂落，不会因为硬连接导致筒身别在衣物上产生硌触感，挂环本身采用椭圆闭环结构，内圈尺寸刚好能穿过常规的钥匙圈、登山挂扣，不会出现尺寸过小穿不进挂扣、尺寸过大导致整体晃荡幅度过大的问题。

　　筒身表面的标识区域做了微凹的沉台设计，印刷的标识不会因为长期和口袋布料摩擦脱落，哪怕使用一两年也能清晰辨识产品用途，避免和其他随身圆柱类物品混淆。内部的气雾输出通道做了同轴度校准，整个通道和筒身轴线的同轴度公差控制在0.1mm以内，保证药剂喷出时的方向稳定，不会出现偏斜、散雾不均的问题，出口处的微喷孔孔径经过反复校核，能保证药剂喷出时的雾化颗粒度处于合适区间，有效提升给药效率。在建模过程中，所有的圆角过渡都做了统一处理，外露边缘全部采用R0.5mm的圆角，没有尖锐棱角，避免揣在衣物里勾刮面料，也不会在取用的时候划伤手部。

　　整体的重量分配做了重心优化，重心落在筒身中部偏下10mm的位置，握持时的手感更稳，单手按压操作的时候不会出现头重脚轻的倾斜问题。筒身底部的旋盖端面做了微凸的圆弧处理，放置在桌面时不会因为端面完全平整出现和桌面吸附的问题，拿取的时候更顺手。考虑到随身使用的复杂环境，整个结构的密封性能做了针对性设计，旋盖位置加装了微型密封圈，哪怕是在小雨天气、高湿度环境下随身携带，也不会出现水汽进入筒身内部导致药剂失效的问题。挂环和铰接轴的配合间隙控制在0.05mm，既保证转动灵活，也不会因为间隙过大出现长期使用后松动晃荡的问题，铰接轴的端部做了铆压封边，不会出现使用过程中轴件脱出导致挂环脱落的情况。整个产品的外形尺寸控制在直径16mm、总长度95mm的范围，这个尺寸和常规的大号打火机接近，用户放在牛仔裤口袋、小挎包侧袋里都不会有明显的异物感，随身携带的负担极小，完全满足日常通勤、户外徒步、出差旅行等场景下的随身应急使用需求。
