立柱式多关节机械臂概念结构设计

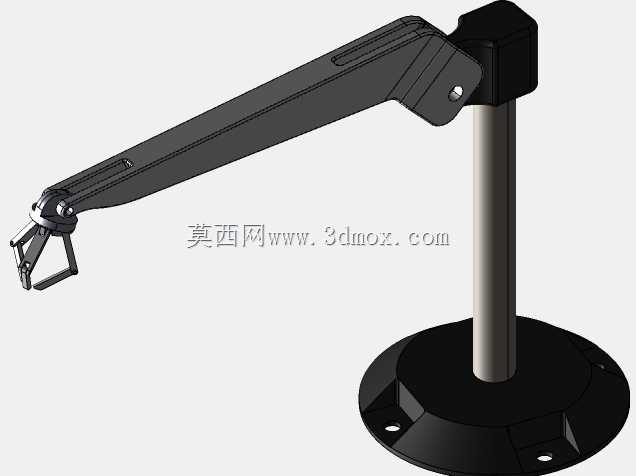

　　这款立柱式关节机械臂的结构方案，最初是面向轻载工位的上下料、工件转运场景做的概念验证，在3C电子小件分拣、实验室样本传递、小型机床辅助上下料这类负载不超过5kg的作业场景里，这类结构的适配性远高于大型重载工业臂，不需要做地基预埋，对安装场地的承重要求也更低。从结构组成来看，整套臂体采用单立柱支撑搭配两节串联臂杆的布局，底部是带安装孔的圆形法兰基座，基座上的安装孔做了沉头设计，安装时可以将内六角螺栓完全埋入孔内，不会突出基座底面影响安装平面度，基座中心垂直布置的立柱承担整套臂体的回转支撑作用，立柱与基座之间采用推力轴承搭配深沟球轴承的组合支撑结构，既可以承受臂体伸展时产生的倾覆力矩，也能保证水平回转的顺畅度，

　　不会出现卡滞或径向窜动的问题。臂杆部分采用了两块平行板材夹装的结构形式，这种设计相比实心臂杆能在保证结构刚度的前提下降低整体自重，减少关节处的驱动负载，臂杆之间的转动关节采用销轴加轴套的配合形式，关节处预留了驱动元件的安装空间，不管后续加装舵机、小型伺服电机还是气动回转缸，都能找到对应的安装位，不需要额外做结构改制。末端的执行接口做了通用化设计，预留了标准的安装螺孔阵列，可以适配夹爪、吸盘、小型焊枪或者检测探头等不同的末端执行器，不需要重新加工连接法兰就能快速切换作业功能。做结构设计的时候，特意将臂杆的截面做了变厚度处理，靠近关节的位置厚度更大，往末端延伸的位置逐渐收薄，这种变截面设计是参考了起重机臂架的受力逻辑，

　　臂杆根部承受的弯矩最大，增加截面厚度能提升抗弯刚度，末端受力更小，收薄厚度能降低臂体惯量，让臂体运动时的启停冲击更小。从安装边界来看，整套臂体的基座直径控制在300mm以内，安装时只需要在工作台或者设备机架上预留对应尺寸的安装平面，打四个M8的安装孔就能完成固定，不需要额外做支撑钢架；臂体完全收拢时的水平投影尺寸不超过400mm，不会占用过多的工位周边空间，完全伸展时的水平作业半径可以达到800mm，垂直方向的作业范围覆盖基座上方200mm到1000mm的区间，能覆盖常见小型工作台的全部作业区域，不需要额外调整安装位置就能完成整个工位的作业覆盖。关节的转动范围做了机械限位设计，大臂相对于立柱的水平回转范围设置为0到270度，

　　避免臂体回转时缠绕到后方的管线，大臂与小臂之间的俯仰角度设置为-30度到80度，既可以满足低位取料的需求，也能抬升到足够高度完成跨工位的物料传递，机械限位块直接集成在臂杆的连接结构上，不需要额外加装限位支架，减少了外围零件的数量。在实际应用场景里，这类轻载机械臂可以直接安装在装配工作台的台面上，配合流水线完成小型零件的抓取转运，也可以安装在小型数控车床的侧边，完成毛坯件上料和成品件下料的动作，替代人工完成重复性的上下料作业，降低操作人员的劳动强度；在教学实训场景里，这套结构也可以作为机械原理的教学演示模型，清晰展示串联关节臂的运动逻辑和受力特点，学生可以直接在这个基础结构上加装驱动元件和控制系统，快速搭建可运行的机械臂实训平台。结构细节上，所有的转动配合面都预留了润滑脂槽，长期运行时可以定期加注润滑脂，减少轴套和销轴之间的磨损，延长结构的使用寿命；臂杆表面做了减重槽设计，除了进一步降低自重之外，也可以用来布置驱动线缆和气管，让管线沿着臂杆内部走线，避免运动过程中管线与周边设备发生剐蹭，也能让整体外观更加整洁。基座内部预留了驱动元件和控制板的安装空间，不需要额外配置外置的控制箱，进一步减少了整套设备的安装占用空间。
