剪叉式重载升降工作台结构设计

　　这套剪叉式升降工作台的结构方案，面向车间工位高度差调节、轻型工装举升、装配线工件托举以及检修平台高度适配等场景。实际产线里，操作人员常需要把工件抬升到便于装配、焊接或检测的高度，固定高度台架无法兼容不同身高、不同工序的作业姿态，而剪叉机构能够在较小占地范围内完成垂直方向的连续高度变化，底层收拢后占用竖向空间很低，展开后又能提供稳定的作业平面，这也是该类结构在工位辅助装备中被反复采用的原因。

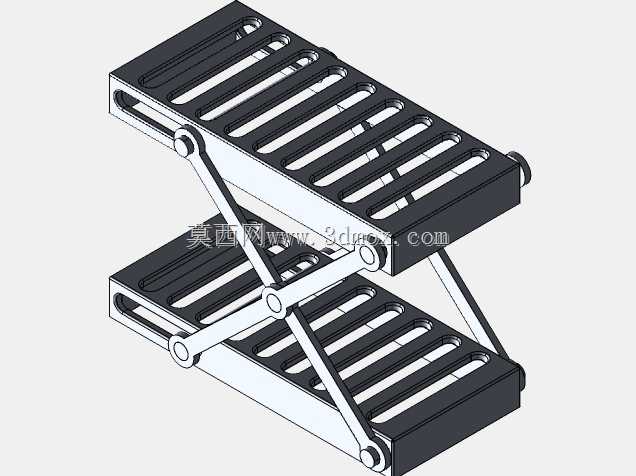

　　从结构组成看，上下两层承载平台均采用带长条镂空槽的板件形式。台面开槽并非单纯减重：一方面可以降低平台自重，减少交叉臂在举升过程中需要克服的惯性载荷；另一方面槽道可作为绑带、定位块或简易夹具的安装位置，方便工件在台面上快速固定。平台边缘保留封闭边框，保证台面受偏载时的抗弯刚度，避免薄板局部下凹。

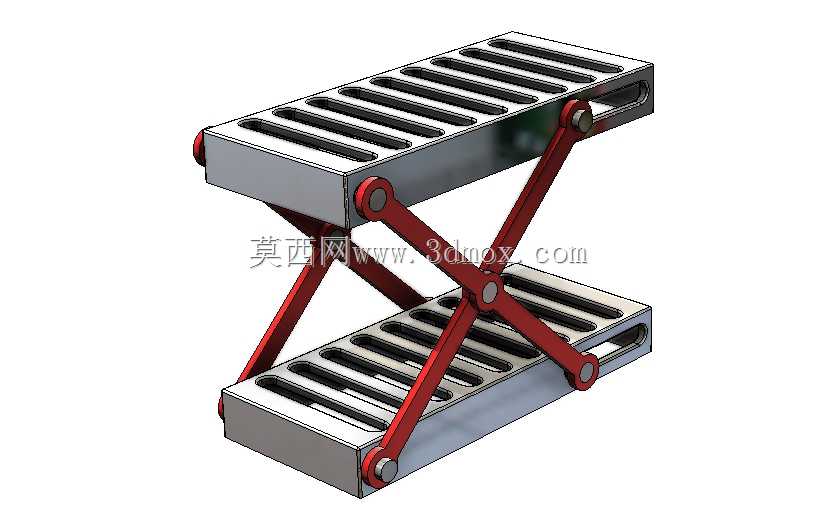

　　核心支撑部分为两组交叉布置的剪臂。剪臂在中部通过铰接销轴形成X形转动副，一端与上下平台铰接，另一端则沿平台端部的滑槽或导轨移动。举升过程中，活动端随台面升高而向内收拢，固定端绕销轴转动，两组剪臂同步动作，把水平方向的滑移转化为平台的垂直升降。销轴位置需要承受较大的剪切力，因此铰接处均采用同轴套与销轴配合，臂端做加厚耳板处理，以降低接触应力并控制转动间隙。

　　建模时需要重点处理运动约束关系：中部交叉点为旋转副，剪臂与平台之间区分固定铰接和滑动铰接，平台只能保留竖直方向移动自由度。若约束关系遗漏，升降模拟中容易出现台面倾斜、臂杆窜动或自由度冗余。结构校核上，不能只关注平台正中受载，偏置载荷下两侧剪臂受力并不对称，靠近载荷一侧的臂杆和销轴会承担更大弯矩；滑槽端部还需设置机械限位，防止举升到极限位置后活动滚轮脱轨。

　　安装边界方面，底部平台应放置在平整且具备足够承载能力的地面或设备基座上，地脚区域要预留检修空间，便于检查销轴磨损和滑动副润滑。台面周边需根据现场安全要求补充防护栏、行程开关或防夹护罩；驱动元件可沿底座与剪臂活动端之间布置，选型时要结合最低高度、最高行程、额定载荷及偏载工况确定推力。整体收拢高度决定设备能否嵌入低矮工位，展开高度则决定作业可达范围，二者与剪臂长度、铰接点位置直接相关，设计初期就应按现场空间包络锁定，而不是先完成结构再勉强适配现场。
