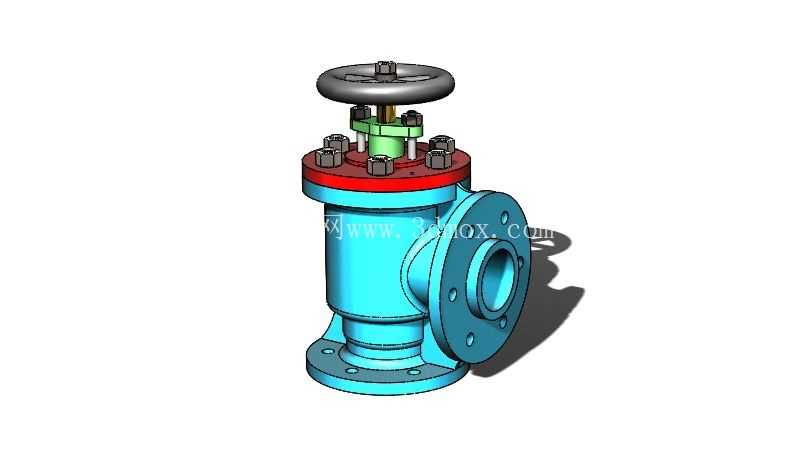

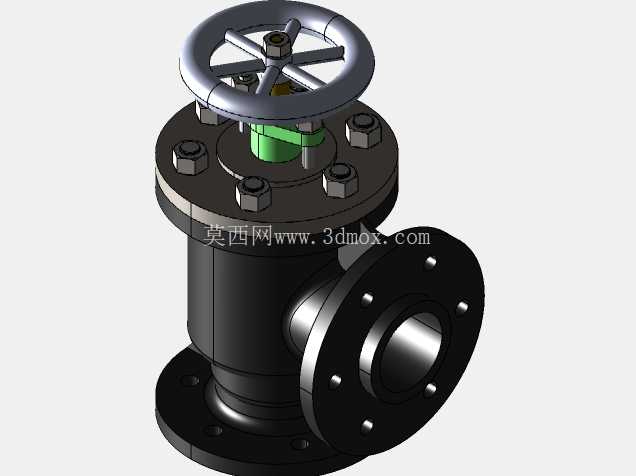

角式法兰连接手动截止调节阀结构

　　这款角式结构的手动阀门，主要应用在工业管路系统中需要改变介质流向同时完成通断、节流调节的工位，常见于化工流体输送、中小型循环水系统、低压蒸汽支路以及小型生产装置的管线上，相比直通式截止阀，它能直接完成90度转向的管路接驳，减少管线中弯头配件的使用，降低管路沿程阻力与泄漏点数量。从结构设计来看，顶部采用手轮驱动的结构，手轮通过阀杆带动内部启闭件做垂直升降运动，阀杆位置设置了填料密封结构，通过压盖配合螺栓预紧填料，避免介质从阀杆配合间隙向外泄漏，手轮与阀杆之间设置了限位结构，防止操作时阀杆行程超限导致密封面损伤。

　　阀体采用角式90度流道设计，进出口均为法兰连接结构，法兰端面按照通用管路法兰标准加工螺栓孔，安装时可直接与同压力等级的管路法兰对接，法兰密封面采用突面结构，适配非金属垫片即可满足低压工况的密封要求，阀体底部设置安装底座，可通过螺栓将阀门固定在支架或设备基座上，避免长管路运行时阀门受管线振动、介质冲击产生位移。设计过程中优先考虑了操作的便捷性，手轮直径按照操作力矩匹配，日常开关无需借助加力杆即可完成操作，阀杆的梯形螺纹传动副设置在阀体上部的腔体内，避免与输送介质直接接触，减少介质中杂质对螺纹的磨损与腐蚀，延长操作机构的使用寿命。

　　流道设计上采用了平滑过渡的转角结构，减少介质在转角位置的涡流冲击，降低运行过程中的流阻与噪音，启闭密封面采用锥面配合结构，相比平面密封更容易实现加工精度控制，密封面磨损后可通过阀杆的进给量自动补偿密封间隙，降低后期维护的频次。安装边界方面，进出口法兰的端面间距、法兰螺栓孔分布圆直径、底座安装孔的位置尺寸均按照常用低压阀门的安装尺寸规范设计，可直接替换同规格的老式角式截止阀，无需对原有管线进行改造，手轮的操作高度预留了足够的操作空间，安装后手轮周边无需额外预留过大的检修空间，日常维护仅需定期检查填料压盖的预紧力、补充或更换填料即可，无需整体拆解阀门。

　　在实际工况使用中，这类阀门既可以做截断阀使用，通过手轮全关实现管路介质的完全切断，也可以在部分开度下作为节流阀使用，调节管路内介质的流量，不过在长期节流工况下需要注意密封面的冲蚀磨损，建议在需要长期调节流量的工位配合节流孔板使用，减少密封面的损耗。阀体的壁厚按照公称压力等级计算取值，既保证了壳体的强度耐受管路压力波动与水锤冲击，也避免了壁厚过大造成的材料浪费与整体重量超标，阀体外部的加强筋设置在流道转角与法兰连接位置，提升整体结构刚性，避免安装紧固时阀体产生变形影响密封性能。
