双工位C型液压机结构设计方案

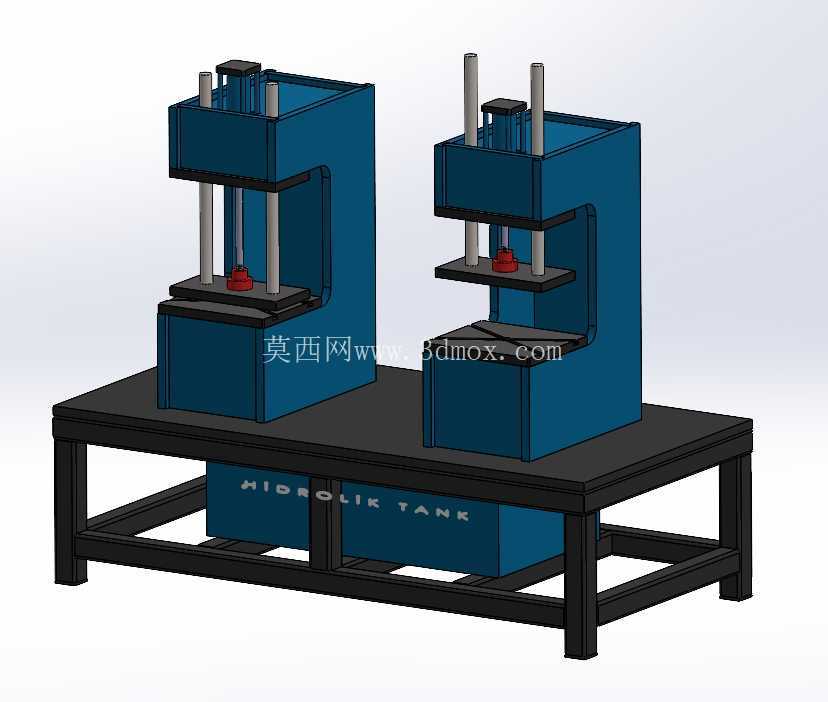

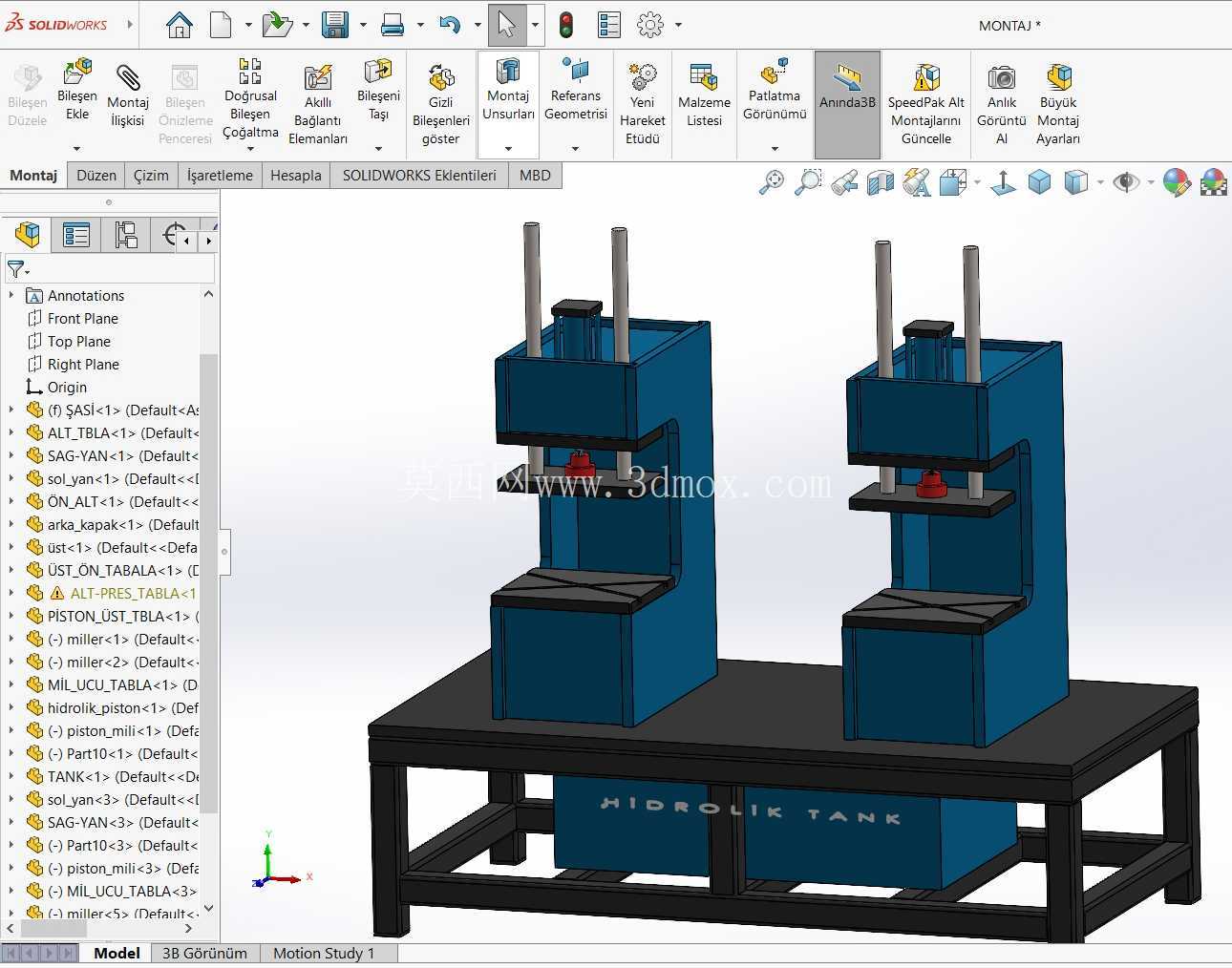

这套双工位C型液压机的三维结构，针对中小批量零部件压装、浅拉伸、校直工序的车间实际需求设计，区别于传统单工位压机的等待浪费，两个独立C型作业单元共用底部集成液压站与机架底座，可同步完成不同工序的加工作业，也可单工位独立运行适配小批量柔性生产场景，常见于五金零件冲压、汽车小部件压装、型材校直、塑料制品压制成型的生产工位，也可作为维修车间的轴类零件压装、轴承拆装的通用作业设备。

从结构设计逻辑来看，两个独立作业单元均采用开式C型焊接机架，这种结构的核心优势是三个方向开放的操作空间，操作人员可从正面、侧面完成工件上下料，适配带输送线的自动化上下料改造，相比闭式四柱压机，开式结构的工件进出不受立柱空间限制，尤其适合长条形型材的校直作业，工件可从机架侧面开口穿过，无需额外吊装移位。机架主体采用钢板焊接后去应力处理的工艺路线，C型喉口位置做了加厚筋板补强，避免长期承压后喉口出现张开变形，影响压头与工作台的平行度精度。

每个作业单元的压装执行部分，采用单主油缸搭配双导向柱的结构，主油缸提供额定压装力，两侧的镀铬导向柱与机架上横梁的直线导套配合，保证压头下行过程中的垂直度，避免偏载导致油缸密封件过早磨损，压头与工作台面的平行度可通过导套的调整螺栓微调，适配不同模具的安装精度要求。工作台面预留T型槽结构，可快速固定压装模具、工装夹具，无需额外打孔适配，压头末端设计有标准模柄安装孔，可快速更换不同规格的压头、冲头，适配压印、成型、校直等不同作业需求。

底部共用底座采用方管焊接框架结构，上方铺设钢板作为两个压机单元的安装基准面，底座内部集成液压油箱与液压阀组，两个作业单元的油缸通过独立的换向阀控制，可单独调整压装速度、保压时间、下行行程，互不干扰。油箱侧面设计有液位计、放油口与空气滤清器，日常维护时可直接从底座侧面完成油液更换、滤芯更换作业，无需拆卸上部压机结构。底座底部预留地脚螺栓安装孔，可直接固定在混凝土地面上，也可加装减震垫铁调整设备水平，无需复杂的地基施工，适合中小型车间快速部署。

从安装边界尺寸来看，双工位并排布局的总宽度控制在常规车间工位的允许范围内，整体高度适配标准厂房的层高要求，单个C型机架的喉口深度、开口高度可覆盖常规中小零件的压装尺寸需求，压头的最大下行行程满足常见压装工序的行程要求，设备总重量控制在常规车间楼板承重允许范围内，无需额外做承重加固。液压管路全部布置在机架内部与底座空腔内，外部无裸露管路，避免车间作业时工件磕碰管路造成泄漏，同时减少管路积灰，降低日常清洁维护的工作量。

在实际使用场景中，这种双工位布局可实现一人操作两台压机的作业模式，操作人员在第一个工位完成工件上下料的间隙，第二个工位可自动完成保压、回程动作，大幅减少设备等待时间，相比两台独立的单工位C型压机，共用液压站与底座的设计减少了液压元件的重复配置，降低了设备制造成本，同时减少了设备占地面积，适合产能逐步提升的中小型加工厂逐步扩产使用。每个工位的压力可通过液压系统的溢流阀独立调整，可同时适配不同压装力需求的工序，比如一个工位完成小零件的轻压压装，另一个工位完成厚板零件的冲压成型，无需频繁调整设备参数，减少换型等待时间。

结构设计中也充分考虑了安全防护的预留空间，每个C型机架的正面可加装安全光栅，压头下行过程中如果有操作人员肢体进入作业区域，设备会立即停止回程，避免安全事故，机架侧面可加装透明防护挡板，防止压装过程中工件崩溅飞出。电气控制箱可安装在两个工位中间的立柱位置，操作人员在任意工位都可快速操作设备的启动、停止、回程按钮，操作距离符合人机工程学要求，减少操作人员的走动距离，降低作业疲劳度。
