X射线管外壳精密结构三维设计

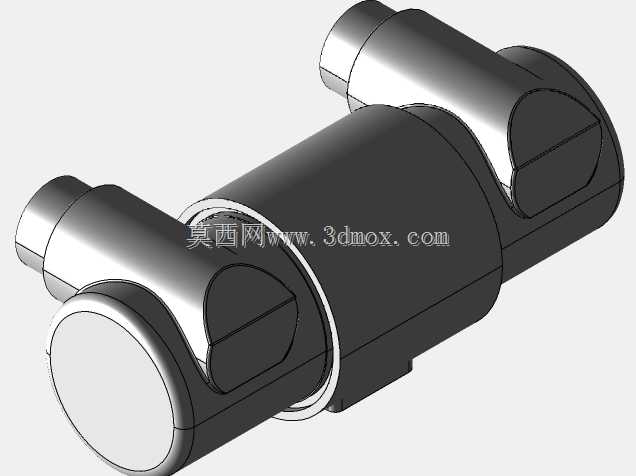

　　从结构形态来看，外壳主体采用同轴圆柱段作为核心腔体，两端设置对称的侧置连接端结构，这种布局并非随意的造型选择，而是匹配X射线管内部阴极、阳极组件的排布逻辑——中间大直径腔体用于容纳阳极靶盘与阴极灯丝组件的核心工作区，两端侧伸的圆柱结构分别对应高压接入端与射线输出端的安装位，避免高压接线与射线输出路径产生结构干涉。在安装边界的设计上，外壳各段圆柱的同轴度公差控制在0.02mm以内，中间腔体的内径尺寸严格匹配X射线管芯的外径公差带，预留0.1mm的装配间隙用于填充导热绝缘硅脂，既保证管芯安装时不会出现卡滞，也能让管芯工作时产生的热量通过填充介质快速传导至外壳壁面，再通过外壳外表面的自然散热或者外接散热结构带走热量，避免管芯过热导致的寿命衰减。在工业无损检测、医疗影像诊断、安检成像等领域，X射线发生装置是整套设备的核心功能单元，而X射线管外壳作为承载核心射线发生组件的关键结构件，其设计合理性直接决定整套射线设备的运行稳定性、射线防护可靠性与装配维护便捷性。本次设计的X射线管外壳，围绕X射线管实际工作中的工况需求展开结构优化，充分考虑核心组件的安装定位、高压绝缘隔离、散热路径规划以及外部接口的适配性。

　　两端侧置连接端的外径与端面安装孔位，完全适配现有主流X射线设备的安装支架尺寸，不需要额外设计转接件就可以直接完成装配，降低设备集成时的结构改造成本。外壳的壁厚设计经过反复校核，在满足结构强度与射线屏蔽要求的前提下尽可能做薄，中间腔体段壁厚3mm，采用铅钢复合结构的设计预留槽位，内壁可以根据射线剂量需求贴装铅屏蔽层，避免非输出方向的射线泄漏，同时控制整体外壳的重量，降低设备整机的负载。在功能特性的设计上，外壳的密封结构采用端面O型圈密封方案，两端端盖与腔体的连接面设置标准的O型圈安装槽，装配后可以实现腔体内部的真空密封要求，匹配X射线管工作时需要的高真空内部环境，避免外部空气进入导致的高压打火、灯丝氧化等问题。

　　侧置的高压接入端内部设计有绝缘隔离腔，可以将高压接线端子与外壳壁面保持足够的爬电距离，满足150kV高压工况下的绝缘要求，避免高压沿面放电的故障出现。射线输出端的窗口位置设计有薄型法兰安装位，可以适配铍窗、铝窗等不同材质的射线输出窗口，根据不同的射线能量需求更换对应窗口，不需要改动外壳主体结构。从设计思路的落地过程来看，最初的结构方案曾考虑过方形腔体的设计，方形结构虽然在外部安装固定时更易定位，但在真空承压工况下，方形腔体的壁面会承受较大的弯矩，需要大幅增加壁厚才能满足强度要求，同时边角位置容易出现应力集中，长期真空压力循环下存在变形泄漏的风险，最终选择圆柱腔体结构，利用圆柱面均匀受力的特性，在更薄的壁厚下满足真空承压的强度要求，同时圆柱结构的加工工艺性更好，采用常规的车削加工就可以达到很高的尺寸精度，降低加工成本与加工周期。

　　在细节结构的处理上，外壳外表面没有多余的凸起结构，所有的安装连接位都做了沉头处理，避免装配后出现突出的棱角，在设备内部布线时不会刮伤高压线缆的绝缘层；腔体内部的所有转角位置都做了R2的圆角过渡，避免尖角位置出现电场集中，降低高压打火的概率；两端侧置连接端的外圆面设计有定位卡槽，安装到设备支架时可以通过卡圈快速实现轴向定位，不需要反复调整安装位置，提升装配效率。实际应用中，这款外壳可以适配工业无损检测用的定向X射线管、安检设备用的连续工作X射线管等多种管芯规格，只需要调整内部的衬套尺寸就可以兼容不同直径的管芯，具备较强的通用性。在散热路径的规划上，外壳的中间圆柱段外表面设计为光滑的精加工面，可以直接贴合铝制散热鳍片或者水冷套，不需要额外加工散热安装面，当应用在长时间连续工作的安检设备场景时，可以直接加装水冷套实现主动散热，满足满负荷连续运行的散热需求；当应用在间歇工作的工业无损检测场景时，依靠外壳自身的热容与自然散热就可以满足温度控制要求，不需要额外加装散热部件，简化设备结构。
