60*60*38规格方形轴流射流散热风机结构

　　在电子设备热管理、小型机柜通风、工控模组散热的实际工程场景里，这类60毫米见方的轴流射流风机是应用频次极高的风冷执行部件，很多结构工程师在做密闭腔体散热设计时，都会优先把这个尺寸的风机作为选型基准，毕竟它的安装边界足够紧凑，同时能提供的静压与风量平衡度，刚好覆盖多数中小功率电子设备的散热需求。从实际使用场景来看，这类风机常被布置在工控电源模块的出风口侧、小型通讯中继设备的通风道内、桌面级3D打印机的控制仓散热位，甚至不少紧凑型伺服驱动器的外壳上，也会预留对应尺寸的安装孔位来匹配这类风机，它不需要额外设计复杂的导风结构，只要安装面贴合通风网孔，就能形成稳定的定向气流，把腔体内部积热快速带出。

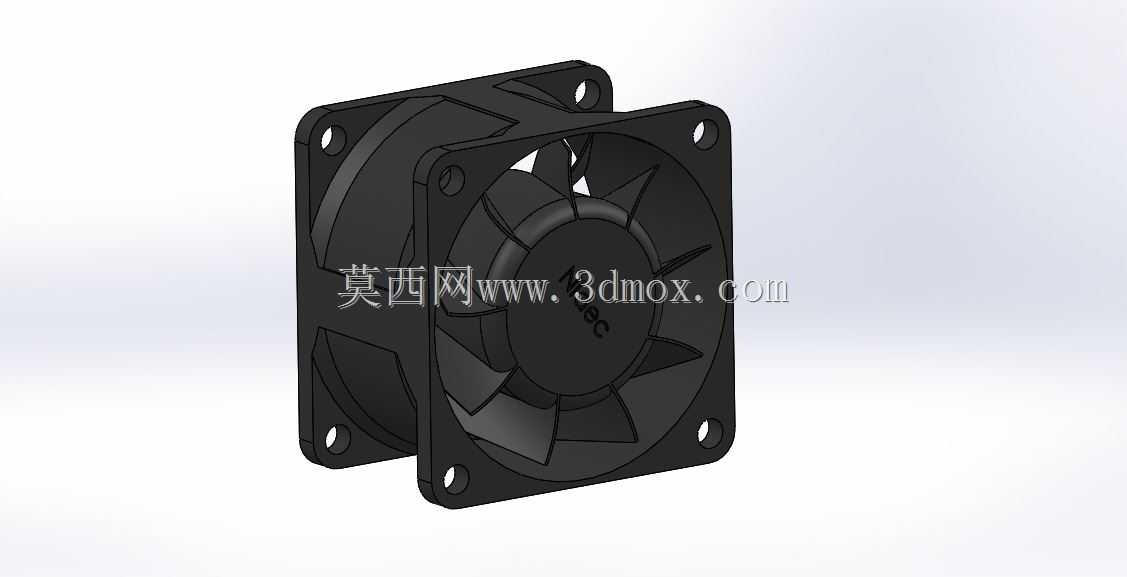

　　从结构设计思路上看，这款风机采用标准方形外框设计，四个角预留的沉头安装孔，孔位间距完全遵循行业通用的60毫米风机安装规范，安装时不需要额外做转接支架，直接用M3或者M4的沉头螺丝就能固定在设备壳体上，外框厚度38毫米，这个厚度是经过多轮风量与安装空间平衡后的结果——如果做的更薄，扇叶的弦长会被压缩，相同转速下能输出的静压会明显下降，遇到带防尘网的通风面时，风量衰减会非常严重；如果厚度超过40毫米，又会挤占设备内部的走线空间，很多紧凑型的电源外壳内部净深本来就有限，过厚的风机会干涉内部变压器、电容的布置。扇叶部分采用七片后倾式弧面设计，这种叶型的优势在于运转时气流的紊流度更低，相同转速下的风噪比直叶结构低3到5分贝，同时射流的汇聚性更好，吹出的气流不会在短距离内快速扩散，能把风送到距离出风口15到20厘米的发热元件表面，刚好匹配多数小型设备内部的风道长度。

　　实际做结构选型的时候，工程师首先会核对安装边界：外框的外形尺寸严格控制在606038毫米，四个安装孔的中心距是50毫米，孔位直径3.4毫米，适配M3螺丝的沉头安装，沉孔深度1.8毫米，安装后螺丝头不会突出风机外框表面，不会干涉后续的外壳盖板装配。风机的中心轮毂直径28毫米，轮毂表面做了同心圆的防滑纹理，这个细节不是装饰作用，而是在做动平衡校准的时候，方便工装夹具夹持定位，减少批量生产时的动平衡偏差。扇叶和外框之间的径向间隙控制在0.8毫米，这个间隙值是兼顾运转安全和风量损失的最优值——间隙太小的话，扇叶高速运转时如果出现轻微的轴芯窜动，很容易蹭到外框内壁产生异响；间隙太大的话，会有部分气流从叶尖间隙回流，实际输出的有效风量会降低10%以上。

　　从功能特性上来说，这类射流风机和普通散热风扇的区别在于气流的指向性更强，普通同尺寸风扇吹出的风在距离出风口10厘米的位置就会扩散到直径15厘米以上的范围，而这款射流结构的风机，在15厘米位置的气流束直径还能控制在8厘米以内，适合给局部高热的元件做定点散热，比如电源模块里的整流桥、高频变压器这类核心发热件，不需要做额外的导风罩，就能让气流直接吹到发热表面，散热效率比普通风扇高20%左右。外框的四个边角做了R2的圆角过渡，避免安装时锋利的边角划伤操作人员的手，同时也能减少安装孔位置的应力集中，在设备有轻微振动的工况下，安装孔位置不容易出现开裂的问题。出线位置设计在风机外框的侧边，而不是背面，这样安装的时候不需要在设备壳体上预留额外的出线凹槽，贴平安装面就能走侧边走线，适配更多不同结构的设备壳体安装需求。

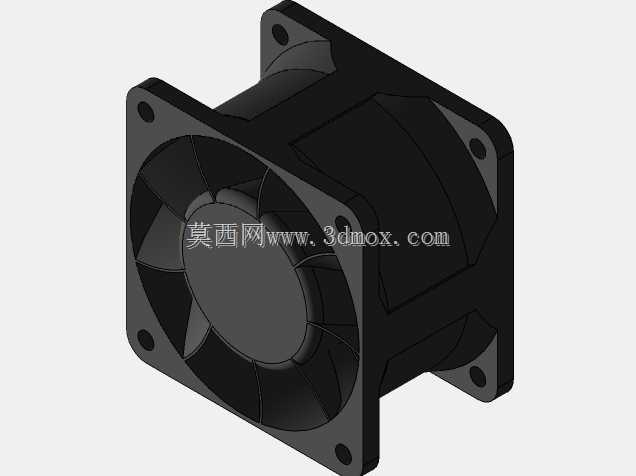

　　很多工程师在做三维建模的时候，容易忽略风机的实际安装干涉问题，比如扇叶的旋转包络面、接线端子的突出高度，这个模型里把这些细节都做了还原：扇叶旋转时的最大外轮廓不会超出方形外框的边界，接线端子突出外框侧面的高度只有5毫米，在做装配干涉检查的时候，只要预留6毫米的侧边走线空间，就不会出现装配后压线的问题。另外，风机的进风侧和出风侧都做了1毫米宽的贴合止口，安装的时候如果需要贴防尘棉或者密封泡棉，这个止口可以起到定位作用，避免泡棉移位堵住扇叶的进风通道，这点在做IP54以上防护等级的设备设计时非常实用，不需要额外设计泡棉的定位槽，靠风机自身的止口就能固定密封件。
