呼吸机用成人流量传感结构设计

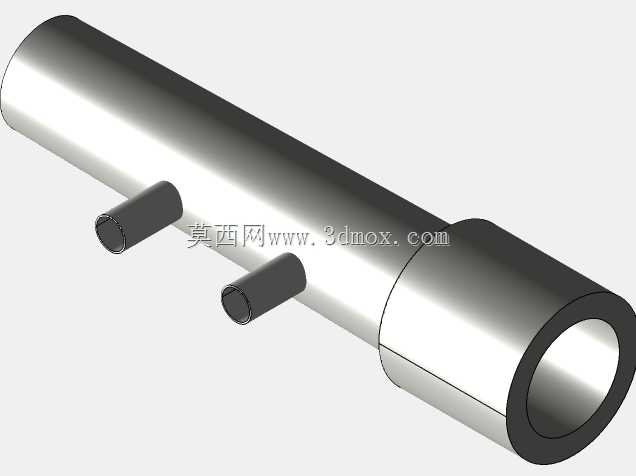

　　在临床呼吸支持类设备的气路架构中，流量检测单元是决定通气参数控制精度的核心部件，本次呈现的管路式流量传感结构，主要适配成人有创/无创呼吸机的主呼吸回路，直接串接在吸气端与患者人工气道之间的管路段，实时采集回路内的气体流量动态数据，为设备的潮气量计算、通气触发灵敏度判定、漏气量补偿提供原始检测依据。不同于内置在设备主机内的传感模块，这种串接在呼吸回路近患者端的结构，能最大程度缩短检测点与患者气道的距离，减少管路容积带来的检测滞后，避免长管路气流扰动造成的参数偏差，尤其适用于需要精准控制小潮气量通气的临床场景。从结构设计逻辑来看，主体采用直通式圆管流道设计，主流道内径匹配常规成人呼吸回路的通用管径，两端可直接与标准呼吸管路插接，无需额外转接头，降低回路漏气风险。流道侧壁引出两个径向取压接口，两个接口沿气流方向保持固定间距，分别采集流道内的上下游差压信号，通过差压值与气体流速的对应关系换算实时流量，这种差压式检测结构没有内置活动检测部件，不会对呼吸气流造成额外阻力，也不存在活动部件长期使用后的疲劳失效问题，能有效降低患者的呼吸做功负担。

　　设计阶段需要重点考量流道的内壁光滑度，避免流道内出现台阶、凸起等扰流结构，防止气流在流道内形成涡流影响取压精度，两个侧置取压接口的轴线需要与主流道轴线垂直相交，接口内径保持一致，取压口的边缘做倒钝处理，避免毛刺干扰取压腔的压力传导。安装边界方面，主流道的总长度控制在常规呼吸回路的串接件适配范围内，两个侧接口的外伸长度预留足够的软管插接空间，接口外径匹配标准压力采样软管的尺寸，插接后可通过常规管路扎带或者卡扣实现密封固定，不会与周边的加温湿化管路、呼气阀组件产生安装干涉。

　　实际临床使用场景中，这类近患者端的流量传感器需要定期更换或者消毒，因此结构设计上采用无死角的流道形态，内壁没有清洁盲区，既可以作为一次性耗材使用，也可耐受常规的低温等离子消毒流程重复使用。流道的材质选用符合医用级要求的硬质高分子材料，具备足够的结构强度，在常规呼吸回路的工作压力范围内不会出现形变，避免因流道形变造成内径变化带来的检测误差，同时材料本身具备良好的生物相容性，不会与呼吸回路内的冷凝水、雾化药物产生反应析出有害物质。在气路性能匹配上，该结构的流道压损控制在极低水平，在成人常规最大通气流量下，两端的压力降不会触发设备的气道压高报警，也不会增加患者的呼气阻力。

　　两个取压接口的位置经过流场仿真优化，避开了流道入口段的气流不稳定区，取压点处于流道内的充分发展段，保证不同流量下的差压值都具备良好的线性度，让设备的流量计算算法不需要做复杂的非线性补偿，就能达到临床要求的检测精度。不同于热丝式流量传感器容易受水汽、分泌物影响出现检测漂移的问题，这种纯结构的差压取压管路，即使有少量冷凝水进入取压管路，也可以通过倾斜管路将冷凝水回流至主流道排出，不会造成检测失效，在长时间持续通气的场景下具备更高的工作稳定性。结构的壁厚设计兼顾强度与轻量化要求，既不会在管路插拔受力时出现开裂，也不会因为壁厚过大造成整体重量过高，牵拉呼吸回路导致人工气道移位。主流道的其中一端做了限位凸台设计，安装时可以直观判断管路插接到位的位置，避免插接过深堵到取压口，或者插接过松出现回路漏气。
