定制键盘用nice!nano v2主控开发板

　　这款nice!nano v2主控板是面向客制化无线键盘场景设计的核心控制载体，在实际键盘装配作业中，承担按键矩阵扫描、蓝牙无线通讯、电源管理、键值映射输出的核心功能，是分体式键盘、便携无线小配列键盘、低功耗自定义键盘的核心控制单元。从结构设计层面看，板卡采用标准双列直插排针孔布局，整板外形为规整矩形，边缘做了圆角过渡处理，避免装配时刮伤键盘壳体内部结构，板身厚度控制在1.6mm常规PCB厚度范畴，适配绝大多数客制化键盘的主控安装槽位，不需要额外做壳体修模就能完成嵌入安装。

　　板载元件布局遵循信号完整性原则，Type-C接口布置在板卡短边一端，接口边缘与板边齐平，保证装配后接口能与壳体开孔精准对位，不会出现插线歪斜、接口卡壳的问题；主控制芯片布置在板卡中心区域，周边预留了足够的铺铜散热区域，长时间运行时不会出现局部积热导致的蓝牙断连、按键响应延迟问题；板边均匀布置的镀金排针孔采用标准2.54mm间距，既可以通过排针焊接实现与键盘矩阵的硬连接，也可以直接焊接导线适配异形配列键盘的飞线需求，孔位边缘做了阻焊层开窗处理，焊接时焊锡浸润性更好，不会出现虚焊、连焊的装配问题。

　　在功能设计上，板卡集成了电源管理电路，支持外接锂电池供电，板载的状态指示灯分别对应电源状态、蓝牙配对状态，布置在Type-C接口旁侧，装配后可以通过壳体预留的灯位孔直接观察工作状态，不需要额外外接指示灯；复位按键、启动按键布置在板卡侧边，在需要刷写固件时可以直接操作，不需要拆开键盘壳体就能进入烧录模式，大幅降低后期固件升级、键位调整的操作难度。从实际应用场景看，这款主控板不仅适配常规的一体式无线键盘，在分体式人体工学键盘、单手宏键盘、自定义快捷键小键盘的制作中也能直接使用，板卡的安装孔位兼容主流开源键盘的主控位尺寸，替换传统有线主控时不需要重新调整PCB安装孔位置，直接替换就能实现有线改无线的升级。

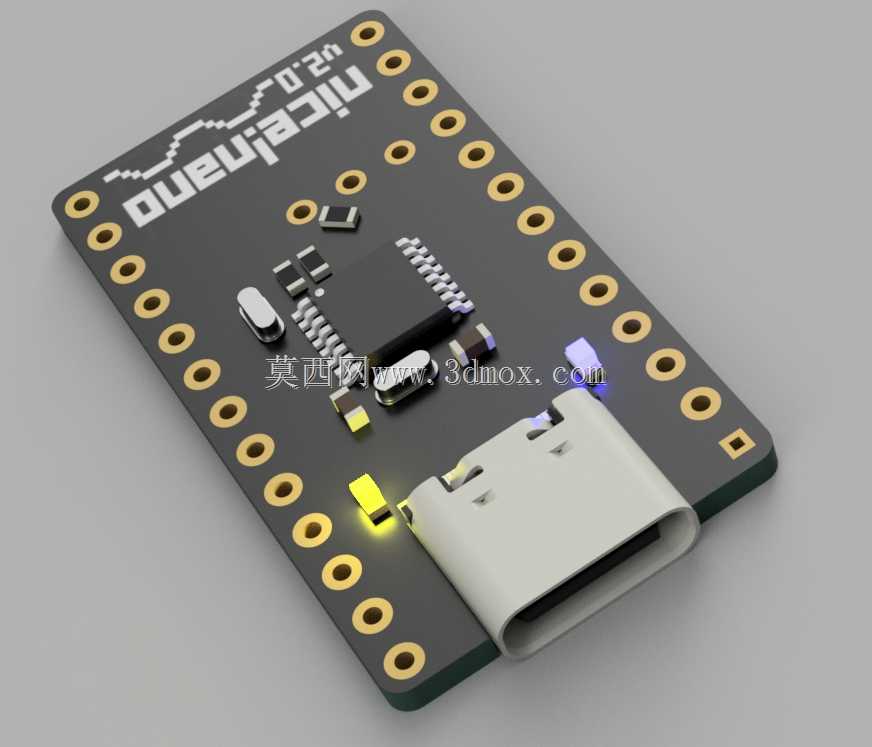

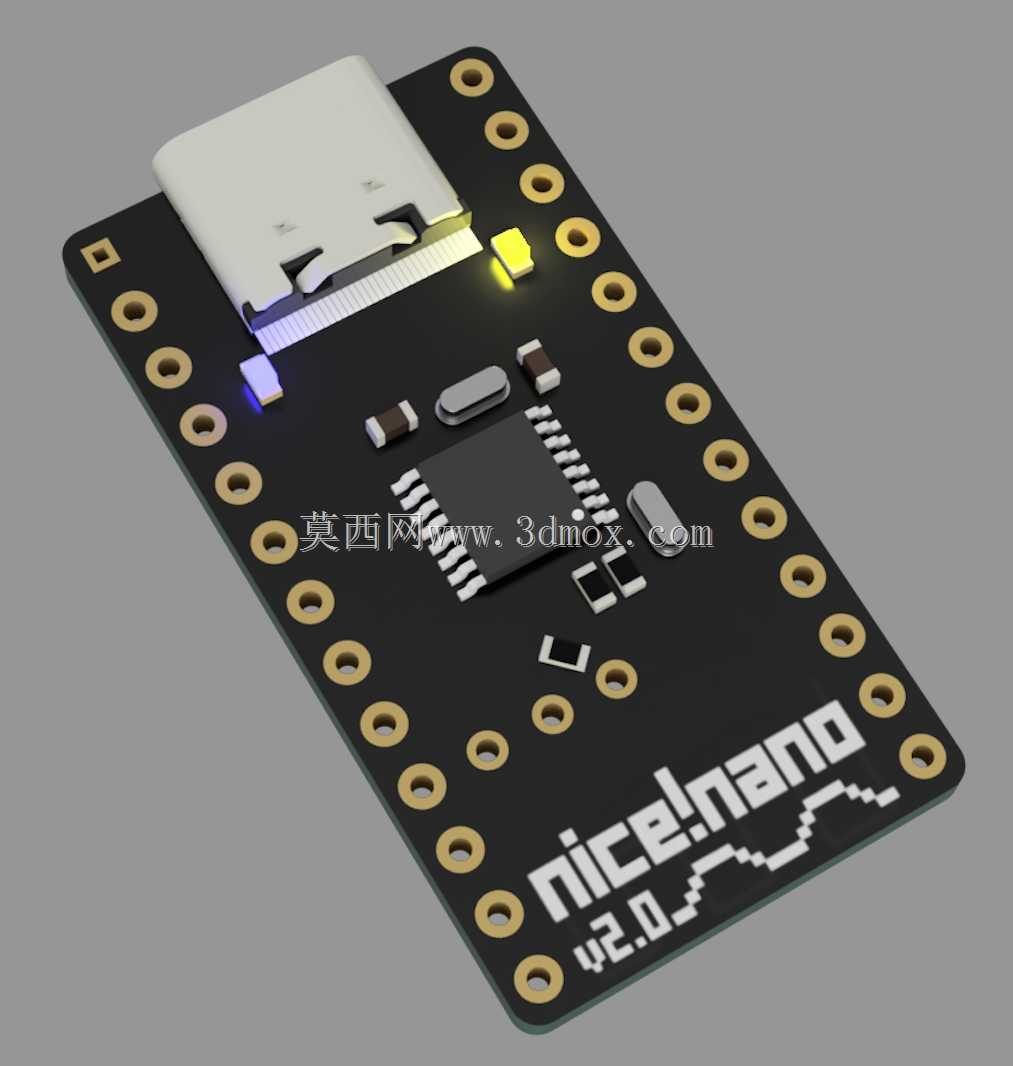

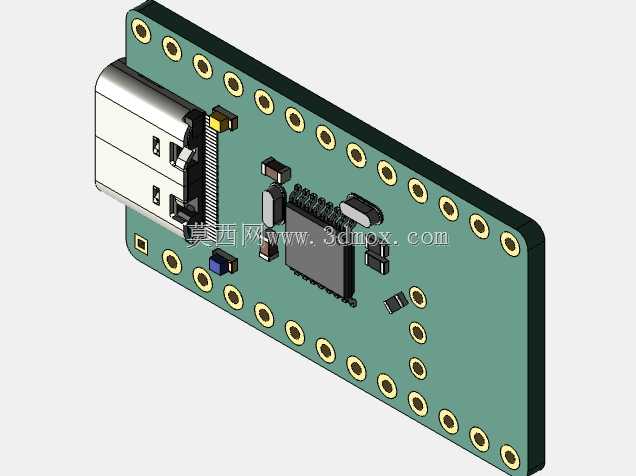

　　建模过程中对板载所有元件做了等比例还原，包括Type-C接口的金属外壳弹片、贴片电阻电容的实际高度、主芯片的封装尺寸、排针孔的金属镀层厚度都做了精准复刻，在做键盘壳体结构设计时，可以直接导入该模型进行装配干涉检查，提前预判壳体与板载元件的间隙，避免3D打印或者CNC加工壳体后出现元件顶壳、接口对位不准的问题。板卡边缘的定位孔位置经过实际尺寸校核，与开源键盘设计文件中的孔位坐标完全匹配，在做整体装配时，螺丝可以顺利穿过定位孔固定在壳体支柱上，不会出现孔位偏移导致的板卡翘曲问题。针对低功耗无线使用的需求，板载元件的选型都围绕低功耗特性布局，建模时也还原了电源回路的元件排布，在做键盘内部电池仓布局时，可以根据板卡的元件高度预留电池放置空间，避免电池挤压板载元件造成短路。不同于通用开发板的冗余设计，这款主控板所有元件都围绕键盘应用场景布置，没有多余的扩展接口，整板尺寸控制在极小范围内，可以适配空间极其紧凑的60%以下配列键盘，甚至是掌托内置、旋钮内置的特殊结构键盘，在结构设计时不需要为了避让主控额外增加键盘整体厚度。
