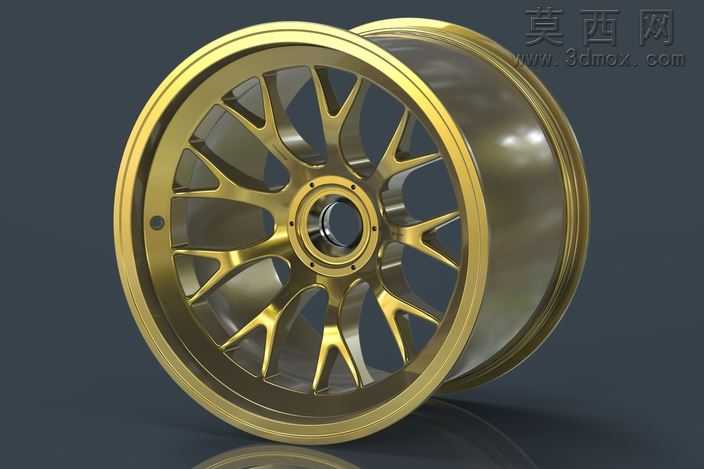

赛车用镁合金后轮轮辋三维设计作品

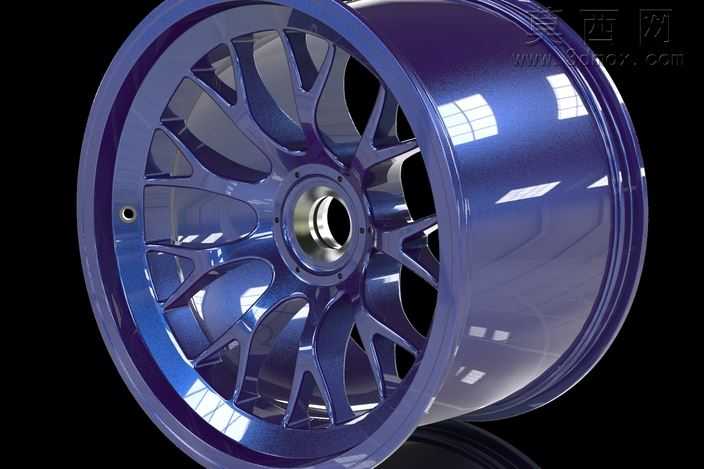

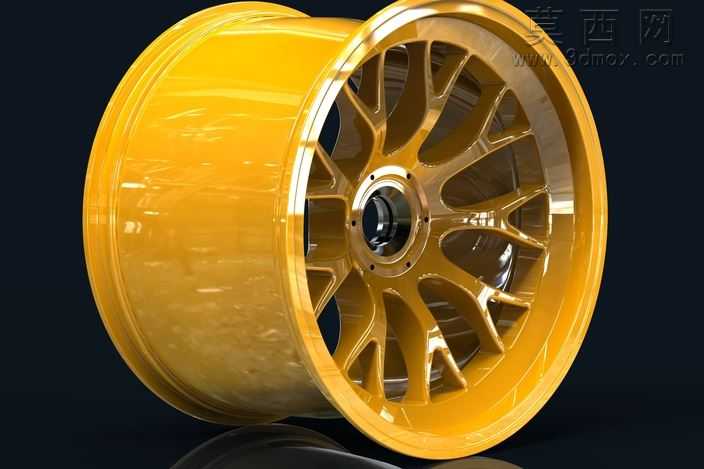

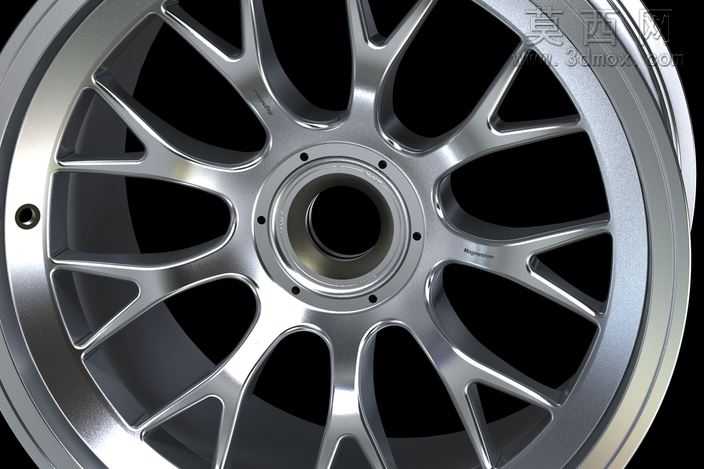

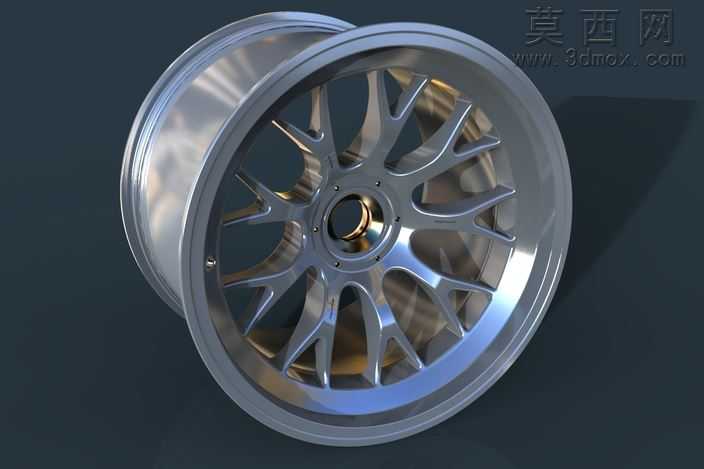

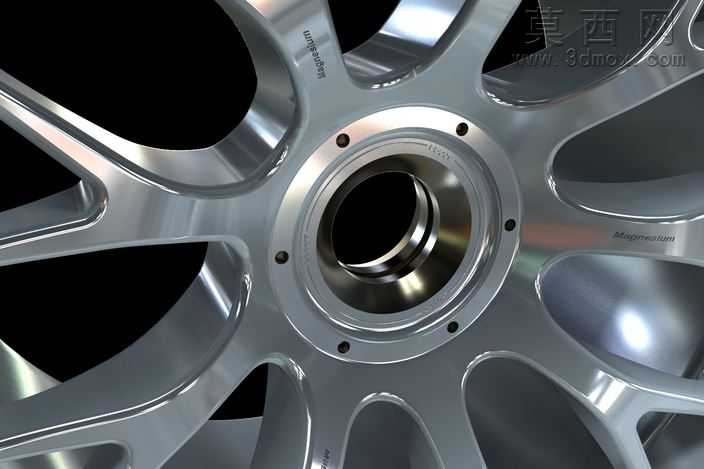

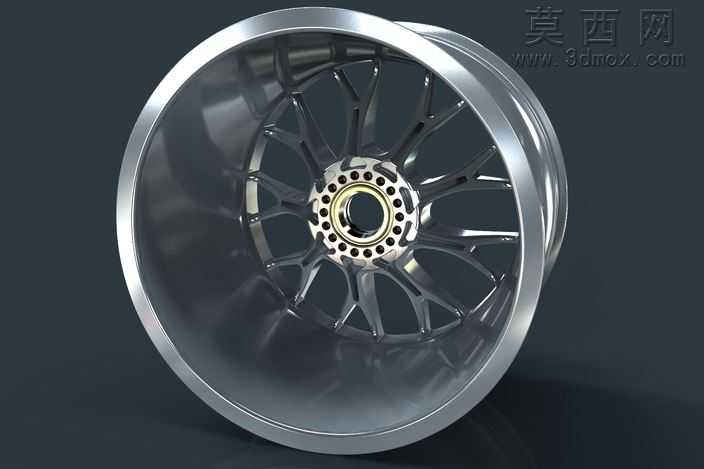

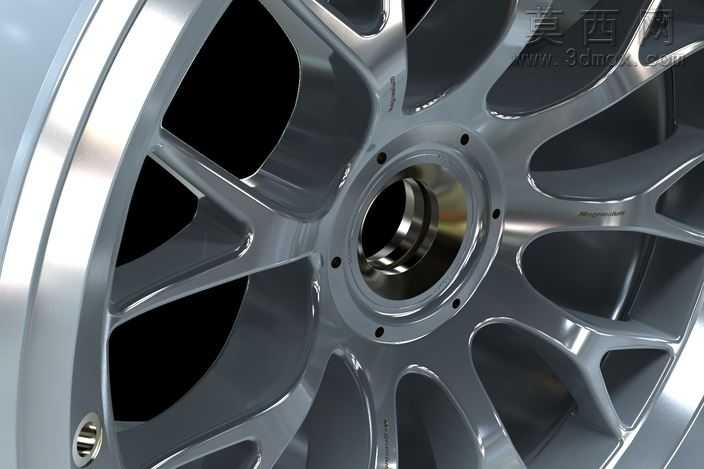

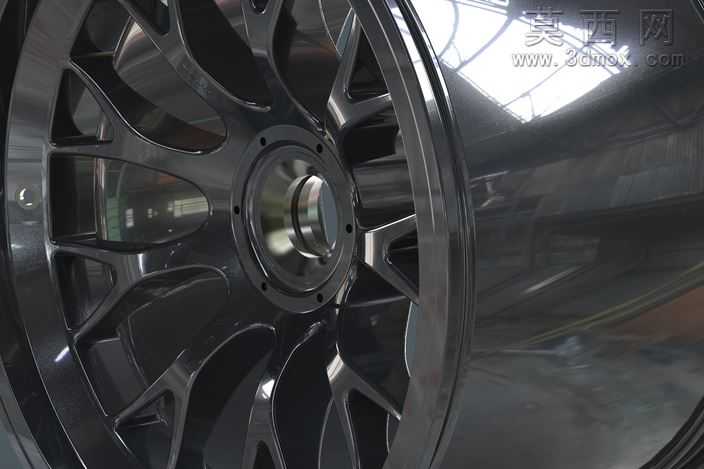

本作品为赛车专用后轮镁合金轮辋的三维建模设计成果，建模阶段依托专业三维设计软件完成全参数化结构搭建，首先基于赛车后轮18英寸×12英寸的规格尺寸确定轮辋的基准轮廓，精准还原轮辋与轮胎配合的胎圈座、轮缘、槽底等核心装配结构，确保各部位尺寸公差符合赛车车轮的装配适配要求。轮辐部分采用多辐条分叉式镂空设计，建模过程中对每一组辐条的曲面过渡做了连续性优化，通过曲率梳反复校验曲面光顺度，避免应力集中的尖锐棱角，同时兼顾辐条的力学承载性能与轻量化减重需求，辐条从中心安装盘向外缘平滑延展，厚度随受力分布做渐变处理，靠近中心安装座的位置厚度更大以承载传动扭矩，靠近轮辋外缘的位置适当收薄以降低旋转惯量。中心安装区域精准还原了多螺栓孔的定位布局，中心定位孔、螺栓沉孔的尺寸与位置度严格匹配赛车中央锁止与螺栓紧固的安装标准，安装盘与辐条衔接处做了圆弧过渡强化处理，模拟实际锻造工艺的圆角结构，避免应力断裂风险。材质渲染阶段针对镁合金基材的金属特性做了分层材质设置，轮辋外缘的抛光亮面部分调整了金属反射粗糙度与环境贴图采样率，还原亮面金属的高反光质感，轮辐主体的暗面部分做了细微的金属颗粒质感模拟，还原镁合金锻造后的哑光金属肌理，同时在轮辋边缘添加了细微的使用磨损质感，提升模型的真实感。设计过程中充分考虑赛车后轮的受力特性，后轮作为驱动轮需要承受更大的传动扭矩与加速载荷，因此在轮辋的筒体壁厚设计上做了针对性的加强，同时通过镂空辐条的拓扑优化，在保证结构强度满足赛事级使用要求的前提下，尽可能降低轮辋整体重量，减少非簧载质量提升赛车操控响应性。整体模型的结构拆分清晰，各部位的装配关系明确，可直接用于后续的工程仿真分析、改装方案展示以及加工工艺参考，完整还原了高性能赛车镁合金轮辋的结构特征与设计细节。
