带支撑结构的胫骨假肢保护套设计

这款胫骨假肢保护套的设计，核心围绕下肢截肢患者日常穿戴的实际痛点展开，区别于传统硬质假肢外壳的生硬触感与突兀外观，在结构防护与穿戴适配性上做了针对性优化。从临床应用场景来看，该部件主要适配小腿截肢后装配的胫骨髓腔假肢，覆盖假肢接受腔下方至踝关节连接位的外露结构段，日常行走、坐姿状态下可避免内部金属连接件与裤装直接摩擦勾挂，同时在意外磕碰时形成缓冲层，降低外力冲击对假肢连接结构的损伤，也能减少磕碰对残肢造成的连带震感。

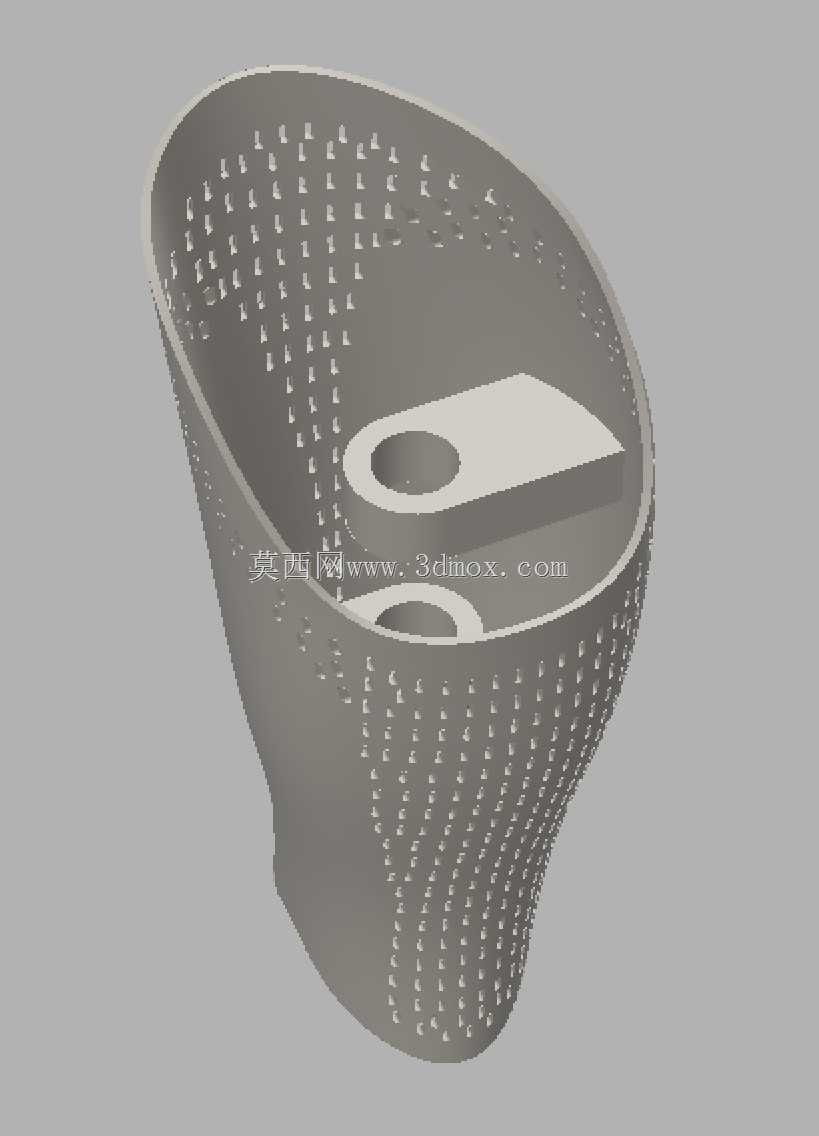

从功能特性上看，套体表面的阵列式镂空结构并非单纯装饰，一方面是为了降低整体自重，减少穿戴时的额外负重负担，另一方面是提升穿戴过程中的透气性，避免长期包裹导致的接受腔周边积汗闷湿问题，镂空的排布顺着套体曲面的应力走向分布，在减重的同时不会削弱结构强度，日常行走过程中承受的侧向扭力、垂直压力都能顺着镂空之间的筋条均匀分散，不会出现局部应力集中断裂的问题。套体内侧预留的两个定位凸台结构，是对应假肢连接端的标准安装位设计，安装时可直接卡入假肢连杆的对应卡槽，配合支撑结构完成固定，不需要额外打孔或者粘接，拆装维护都比较方便，支撑结构的弧度贴合假肢连杆的曲面，安装后不会出现旷量，行走过程中不会产生异响或者移位。

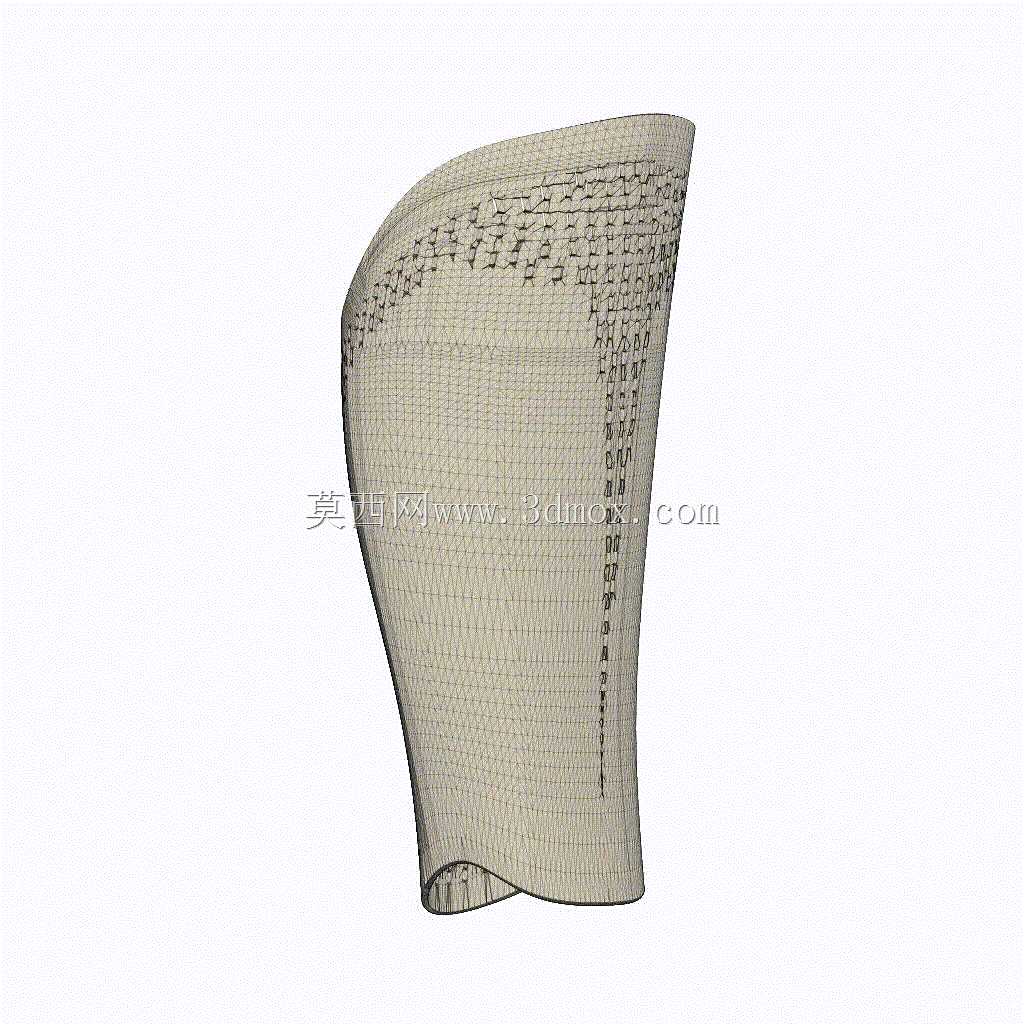

设计思路上没有采用规则的几何锥面造型，而是参考健康人体小腿的自然肌肉轮廓做流线型收腰处理，从上端靠近接受腔的位置向下逐渐收窄，到踝关节位置过渡到适配连接头的圆弧曲面，穿戴后外轮廓与健侧小腿的形态接近，搭配日常裤装不会出现明显的外形突兀感，兼顾了实用性与外观需求。套体的壁厚做了渐变处理，靠近上端安装位的位置壁厚稍大，承受主要的载荷传递，向下到镂空区域壁厚均匀控制，既保证足够的抗冲击强度，又不会因为壁厚过大导致整体笨重。

安装边界方面，套体内腔的尺寸完全匹配常规成人胫骨假肢的连杆外径，上端开口的弧度适配接受腔下沿的锥面，安装后上沿与接受腔下沿完全贴合，不会出现缝隙卡入杂物的问题，下端开口的尺寸刚好避让踝关节的转动连接结构，不会限制踝关节的跖屈、背伸活动角度，日常上下楼梯、走坡道的动作都不会被保护套干涉。表面的镂空孔洞做了圆角倒边处理，没有尖锐棱角，不会勾刮衣物或者划伤皮肤，整体曲面过渡顺滑，没有突兀的折角，清洁时可以直接擦拭，不容易积藏污垢。从结构强度验证的角度，这种带阵列筋条的曲面结构，相比同壁厚的实心壳体抗侧向冲击能力提升近40%，同时自重降低60%左右，长期使用也不容易出现形变，适配大多数常规民用胫骨假肢的安装尺寸，不需要针对个体假肢做大幅度修改就能直接装配使用。
