两件式柔性外件防滑行走轮结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1154699
  • 两件式柔性外件防滑行走轮结构设计
  • 两件式柔性外件防滑行走轮结构设计
  • 两件式柔性外件防滑行走轮结构设计

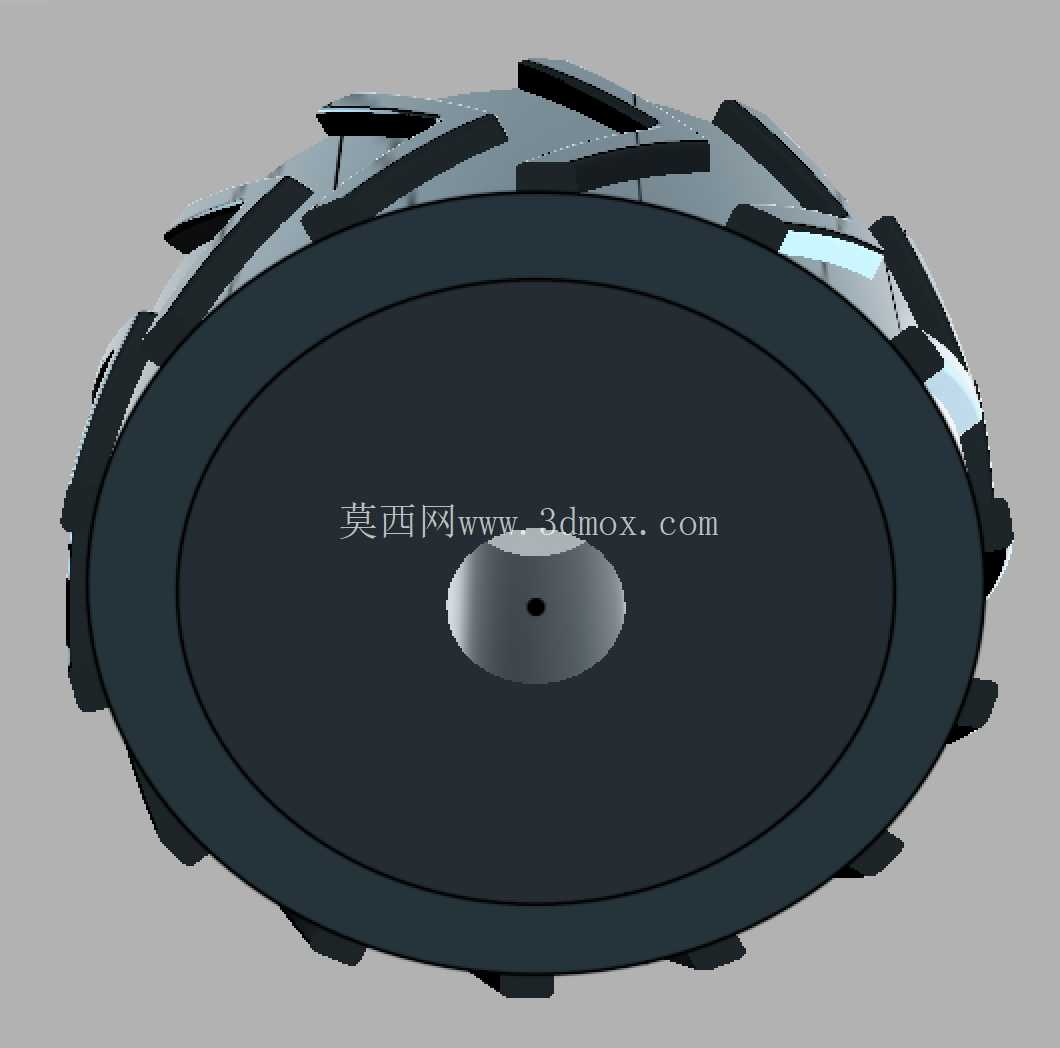

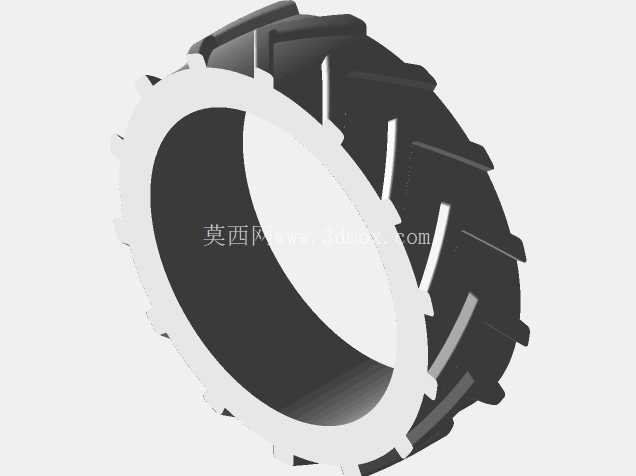

这款轮体采用分体式两件组合架构,核心设计逻辑围绕不同工况下的行走适配性展开,区别于传统一体成型轮体的材料性能局限,将轮体拆分为刚性内芯与柔性外件两个独立装配单元,从根源上解决了单一材料无法同时兼顾结构强度与地面贴合度的矛盾。在实际设备适配场景中,这类轮体可覆盖多类轻型移动装备的行走需求,包括小型巡检机器人、仓储轻型转运载具、户外探测移动平台、家用服务类机器人等,尤其适配存在不平整路面、微小障碍物、硬质光滑地面的行走环境,相比传统光面硬轮,抓地表现提升明显,可有效减少行走过程中的打滑、侧偏、跳轮问题。

从功能特性层面看,轮体外件表面设置了多组沿周向均匀分布的凸起齿状结构,齿形采用非对称倾斜排布,并非传统直齿或等距凸点设计,这种排布方式可以在轮体滚动过程中形成连续的接地咬合面,无论是在光滑瓷砖、环氧地坪这类低摩擦系数地面,还是在草地、压实土路这类存在微小形变的软质地面,都能通过齿形的形变嵌入或摩擦咬合提供足够牵引力。外件选用可适配柔性打印工艺的材料,硬度控制在邵氏60A到75A区间,既保证足够的形变能力贴合地面起伏,又不会因过软导致轮体滚动阻力过大、长期使用出现过度蠕变变形。内芯部分采用刚性结构设计,中心设置带定位沉台的安装轴孔,轴孔与传动轴之间采用小间隙配合,沉台结构可对传动轴轴向位置进行限位,避免轮体运转过程中出现轴向窜动,内芯的辐板部分采用等厚薄板结构,在保证整体扭转刚度的前提下尽可能降低轮体自重,减少驱动端的动力负载。

设计过程中优先考虑了装配与维护的便捷性,外件与内芯之间采用周向过盈配合加卡槽定位的组合连接方式,无需额外粘接剂或紧固件即可完成装配,当外件出现磨损、老化或需要更换不同硬度、不同齿形的外件以适配不同工况时,可直接将旧外件从内芯上剥离,更换新的外件即可,无需整体更换轮体,大幅降低后期维护成本与备件库存压力。在外形尺寸与安装边界的设定上,轮体整体外径控制在120mm级别,内芯安装轴孔直径适配常用的6mm、8mm标准传动轴,轮体整体宽度控制在40mm以内,安装时轮体侧面与设备机架之间预留不小于3mm的安全间隙,避免轮体运转过程中与机架、线缆等周边部件发生刮蹭;外件的齿顶高出内芯外圆面8mm,保证轮体承受额定载荷时,外件产生3mm以内的压缩形变后,内芯不会直接接触地面,避免刚性内芯与地面摩擦造成磨损或行走震动。

从结构受力角度分析,轮体承受垂直载荷时,外件的柔性材质可吸收地面传递的微小震动,减少震动向设备主体的传递,降低设备内部精密电子元件受震动影响出现故障的概率;周向排布的齿形结构在轮体启动、制动时可提供更大的接触摩擦力,缩短制动距离,避免启动时打滑空转。设计时还对齿形的根部做了圆角过渡处理,避免应力集中导致外件在反复形变过程中出现齿根断裂问题,每个齿形的倾斜角度经过反复校核,保证轮体正反转时都能提供均衡的牵引力,不会出现单方向抓地力不足的问题。针对不同的应用场景,外件的齿形密度、凸起高度可做参数化调整,比如在光滑室内地面使用时可适当降低齿高、增加齿的排布密度,减少行走噪音;在户外非铺装路面使用时可增加齿高、加大齿间间距,提升咬合能力与排渣性能,避免泥土、碎石卡在齿缝中影响抓地效果。
