医疗介入用四孔血管支撑支架结构设计

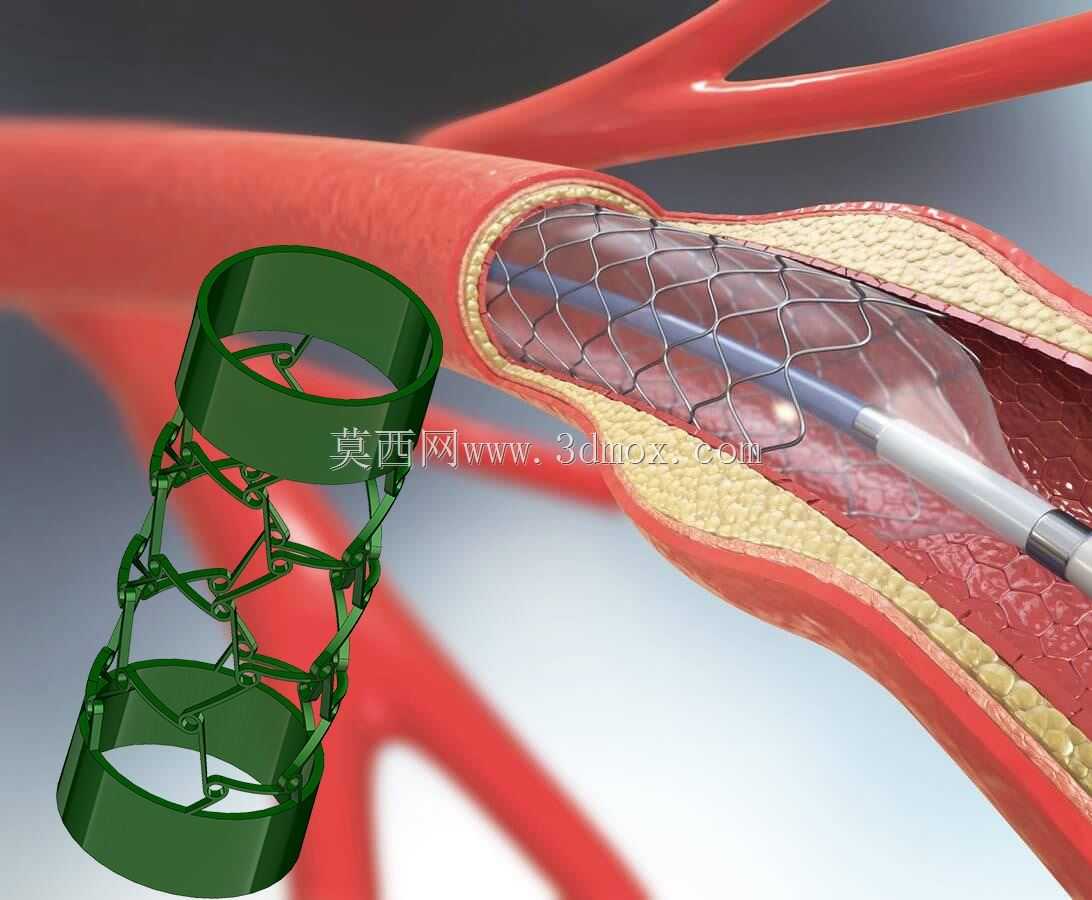

这款四孔支架的设计初衷，是针对外周血管狭窄病变的介入治疗场景做适配，区别于常规冠脉支架的细密网格结构，这款支架的支撑单元采用了更宽的筋条布局，在保证径向支撑力的同时，减少支架植入后对血管壁的长期刺激，降低内膜增生的概率。从实际临床使用场景来看，这类支架主要用于股动脉、腘动脉等下肢外周血管的狭窄段扩张后支撑，这类血管日常会伴随肢体活动产生弯折、拉伸形变，因此支架的结构设计不能只追求静态支撑强度，还要兼顾轴向的柔顺性，避免肢体活动时支架出现疲劳断裂或者对血管造成过度牵拉。

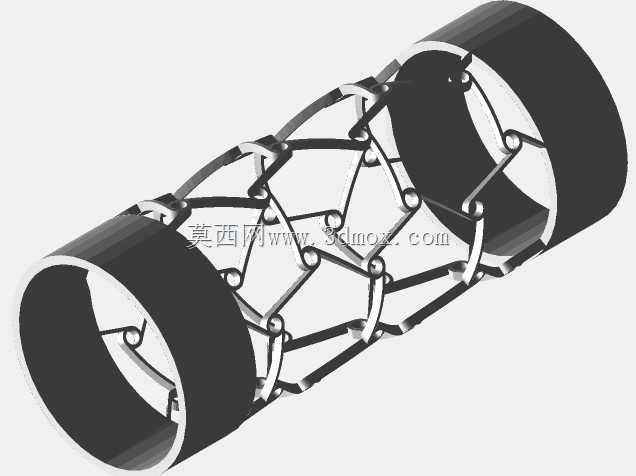

在结构设计思路上，这款支架采用了两端闭环加强环、中间四孔镂空单元串联的布局，两端的宽边加强环主要作用是在支架释放后，提供更稳定的锚定效果，避免支架在血流冲击下出现移位，同时两端的圆滑过渡结构可以减少支架边缘对血管壁的切割损伤，降低支架内再狭窄的诱发因素。中间段的四孔镂空单元，每个单元之间通过S形连接筋衔接，这种连接结构可以让支架在弯曲状态下，每个单元都能独立产生小幅度形变，不会出现局部筋条应力集中的问题，当血管随肢体弯曲时，支架可以顺应血管的弯折弧度，不会出现硬折导致的管腔狭窄。

从安装边界来看，这款支架适配的是常规球囊扩张式输送系统，支架的压握外径可以压缩到1.2mm以内，能够顺利通过6F的血管鞘管，适配临床常用的介入通路尺寸。支架展开后的公称直径覆盖6mm到10mm的区间，长度规格可以根据病变段长度做调整，单节标准单元的长度是2.5mm，通过增减串联单元的数量就能适配不同长度的病变段，不需要重新开模制作整体结构，大幅降低了生产端的模具成本。筋条的厚度设计为0.12mm，这个厚度是经过反复验证的平衡值：厚度过大会导致支架压握后外径偏大，难以通过迂曲的血管通路，厚度过小则会导致径向支撑力不足，无法抵抗血管壁的弹性回缩，容易出现术后早期的支架塌陷。

在功能特性上，四孔的镂空结构相比传统的三孔或者六孔结构，拥有更均匀的网孔面积，一方面可以保证支架覆盖段的血管壁内皮细胞能够通过网孔获得正常的营养供给，加快支架内皮化的进程，减少血栓形成的风险；另一方面均匀的网孔结构也让支架的径向支撑力分布更均匀，不会出现局部支撑力过高或者过低的问题，避免血管壁因为受力不均出现夹层或者动脉瘤。支架的表面没有额外的连接凸起，所有筋条的衔接处都做了R0.05mm的圆角过渡，避免压握或者释放过程中筋条之间出现勾连，导致支架展开不良。

从工程建模的角度来看，这类支架的建模难点在于连接筋的形变仿真，需要模拟支架从压握状态到扩张状态的大变形过程，验证每个连接点在扩张到公称直径时的应力值是否处于材料的屈服强度范围内，避免扩张后出现塑性形变导致的支架回弹。同时还要模拟支架在反复弯折工况下的疲劳寿命，按照外周血管日常活动的弯折频率，需要保证支架能够承受至少10年的弯折循环不出现断裂，这就要求连接筋的曲率设计不能有过小的圆角，避免应力集中点的疲劳损伤累积。另外，支架的两端加强环的设计还要考虑和球囊的贴合度，压握后支架内表面和球囊表面的间隙要控制在0.02mm以内，保证输送过程中支架不会在球囊上移位，释放时球囊加压能够让支架均匀扩张，不会出现两端先扩张中间后扩张的“狗骨头”现象，避免对血管壁造成不必要的损伤。
