高精度六角螺母内螺纹结构三维设计

　　在机械装配、建筑施工、设备运维等诸多场景里，螺纹紧固件都是不可替代的基础连接元件，其中六角螺母作为最常用的紧固件品类，其建模精度直接影响后续装配仿真、干涉检查、工装设计的实际落地效果。本次建模的六角螺母，完全遵循公制螺纹的标准牙型参数构建内螺纹结构，建模过程中没有采用简化的贴图示意方式，而是逐圈还原了螺纹牙的螺旋升角、牙顶间隙、牙底圆角，确保模型导入装配环境后，可以直接和对应规格的外螺纹件完成虚拟装配，验证螺纹旋合长度是否满足设计要求，避免实际生产中出现螺纹配合过松滑牙、过紧咬死的问题。

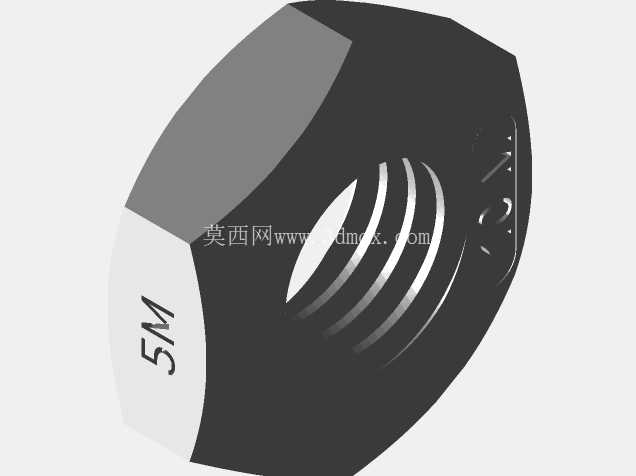

　　从外形结构来看，六角外形的对边尺寸、对角尺寸、螺母厚度都严格参照对应规格的通用五金件标准取值，六角棱边做了符合实际加工工艺的微小倒角，既还原了冷镦成型后的零件真实外观，也能在装配仿真中准确模拟扳手夹持时的接触面受力情况，不会因为棱边过于尖锐导致应力计算结果失真。内螺纹的起始端做了导向倒角，这一细节是实际生产中为了方便螺纹旋入、避免首牙磕碰损坏的必备结构，建模时没有忽略这一工艺特征，保证模型和实物的结构一致性。

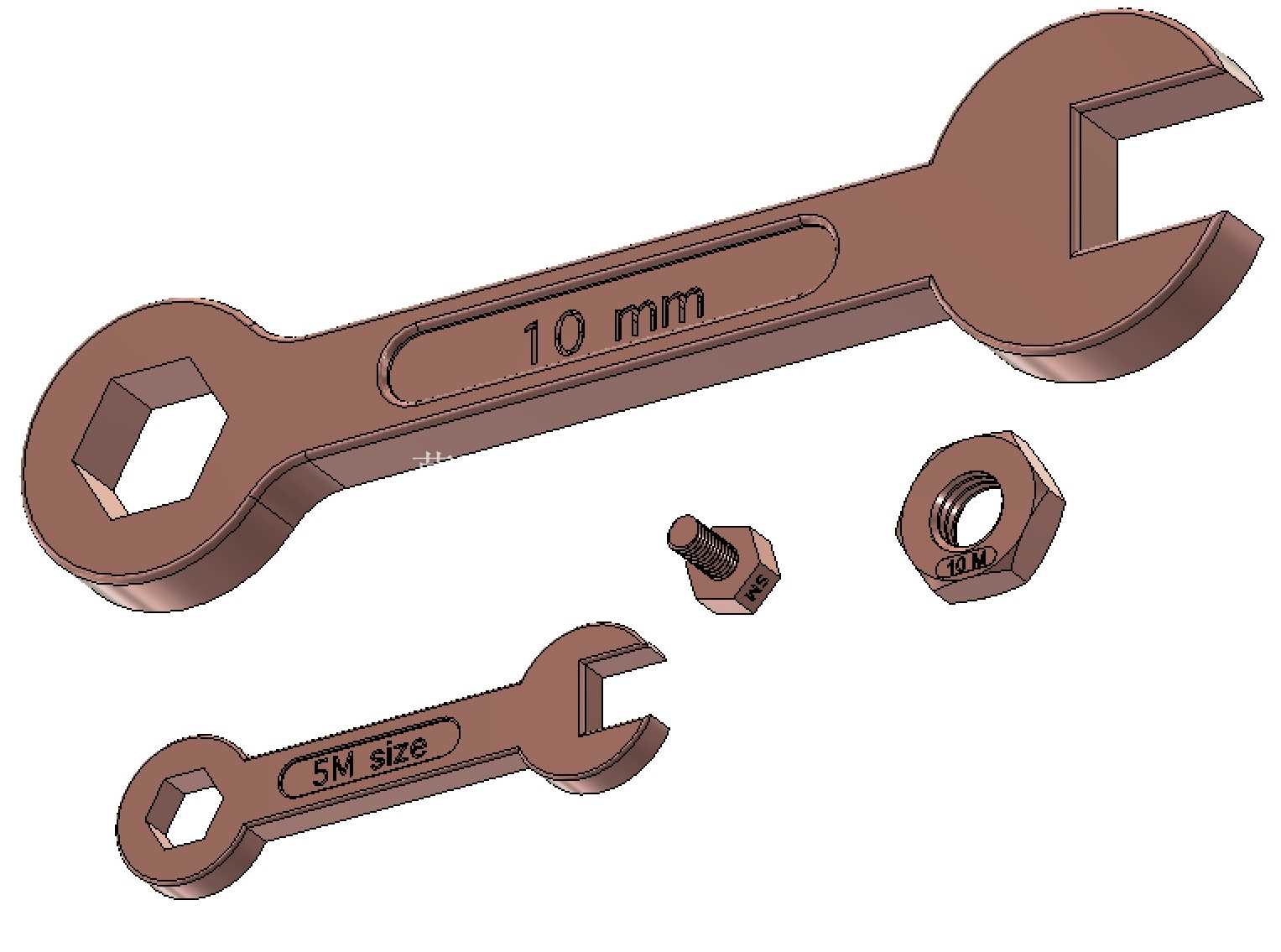

　　这类螺母的应用场景覆盖极广，小到民用电器的壳体装配，大到建筑钢结构的节点连接、重型机械设备的部件紧固，都需要用到同结构的六角螺母，不同应用场景下对螺母的厚度、螺纹精度、材质处理有不同要求，但基础的六角外形与内螺纹结构逻辑完全一致。在做设备整体装配设计时，这类标准件的模型精度往往容易被忽略，很多设计人员会直接调用简化的螺母模型，没有还原真实的内螺纹结构，导致后续做运动仿真、装配干涉检查时，无法发现螺纹旋合段的隐藏干涉，或者在出工程图的剖面视图时，螺纹表达不符合国标制图规范。本次建模过程中，先通过螺旋线扫描生成内螺纹的基础牙型，再对螺纹首尾做收尾处理，还原实际攻丝加工后螺纹首尾的不完整牙型结构，避免出现全牙通长的不符合加工逻辑的结构。螺母的端面做了微小的平面度处理示意，还原实际冷镦加工后端面的平整特征，保证装配时和被连接件表面的接触面积符合设计要求，不会因为模型端面的不合理凸起导致装配仿真中出现虚假的面间隙。在施工场景中，这类螺母常和螺栓配合用于脚手架搭设、临时设施固定、设备安装调平，建模时还原的标准六角外形，可以直接用于配套扳手工具的选型验证，确认扳手的开口尺寸是否和螺母对边尺寸匹配，避免现场施工时出现工具不匹配的问题。

　　对于机械设计从业者而言，这类高精度的标准件模型，可以直接导入自己的设计装配体中，不需要再重复建模，节省标准件建模的时间，同时因为模型还原了真实的螺纹结构和外形尺寸，在做BOM统计、装配工艺规划时，能直接提取对应的规格参数，不会因为模型简化导致参数提取错误。在做有限元受力分析时，带真实螺纹结构的螺母模型，可以更准确地模拟螺纹牙的受力分布，验证每一圈螺纹的承载情况，判断螺纹旋合圈数是否满足载荷要求，相比简化的光孔加贴图的螺母模型，计算结果更贴近实际受力状态，能给结构强度校核提供更可靠的参考依据。建模过程中也充分考虑了不同软件之间的格式兼容性，模型的特征结构做了合理的简化合并，没有冗余的碎面、重叠特征，导入不同的三维设计软件时不会出现特征丢失、面破损的问题，方便不同软件使用场景的设计人员调用。
