芝加哥气动高转速直式刻磨机三维设计

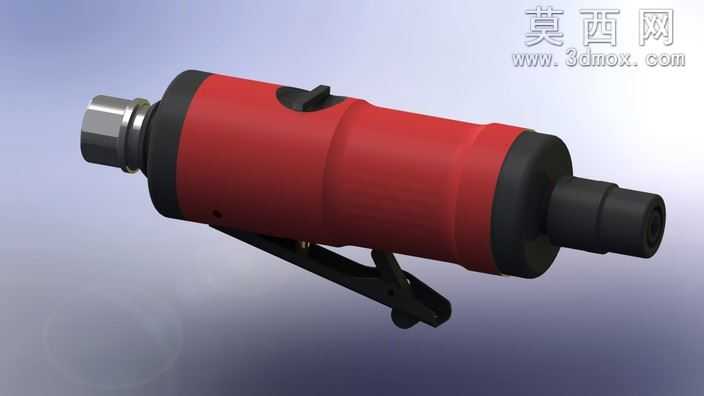

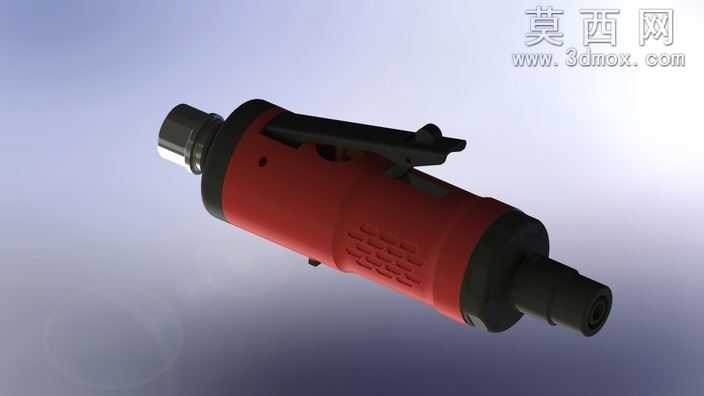

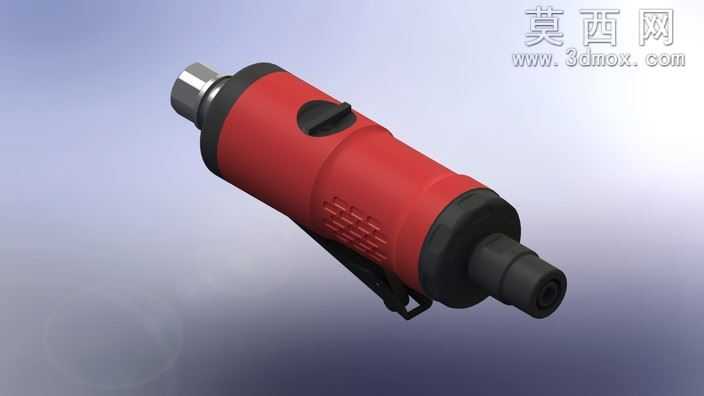

本作品为芝加哥气动高转速直式刻磨机的三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的装配设计思路，先完成整机布局骨架的搭建，再逐一拆分各个零部件进行细节建模，确保各部件装配间隙、配合公差符合气动工具的实际设计要求。模型完整还原了实物的结构特征：主体外壳采用分段式圆柱造型，红色握持段做了细微的防滑纹理处理，黑色端盖与主体的配合处做了倒角过渡，避免尖锐棱角带来的使用不适感；前端夹头部分还原了快换式夹头的锁紧结构，可适配不同规格的磨头、砂轮磨棒，夹头与主体连接处的金属锁紧螺母做了金属质感的材质区分，还原了金属件的切削纹理与哑光金属质感；机身侧面的按压式启停开关做了凸起的防滑造型，符合人体工学的按压角度设计，下方的扳压式控制杆还原了铰接结构，可实现转速的随动控制；尾部的进气接口做了标准的气动接头螺纹结构，还原了接口处的密封槽细节。材质渲染阶段，针对不同部件做了差异化的材质参数调整：主体红色握持部分采用磨砂工程塑料材质，调整了粗糙度参数模拟橡胶防滑包覆层的哑光触感，黑色端盖采用硬质工程塑料材质，金属夹头、锁紧螺母、铰接销轴等部件采用合金结构钢材质，添加了轻微的金属反光与细微的使用磨损质感，提升模型的真实感。结构设计上还原了气动刻磨机的内部动力布局逻辑，进气通道、气动马达腔室、排气结构的位置均符合实物的气动原理，各部件的装配关系完整，可实现虚拟装配拆解，清晰展示内部动力传递路径，整体模型比例协调，细节还原度高，可用于气动工具的结构展示、教学演示以及同类产品的设计参考。
