重型直柄气动刻磨机结构设计

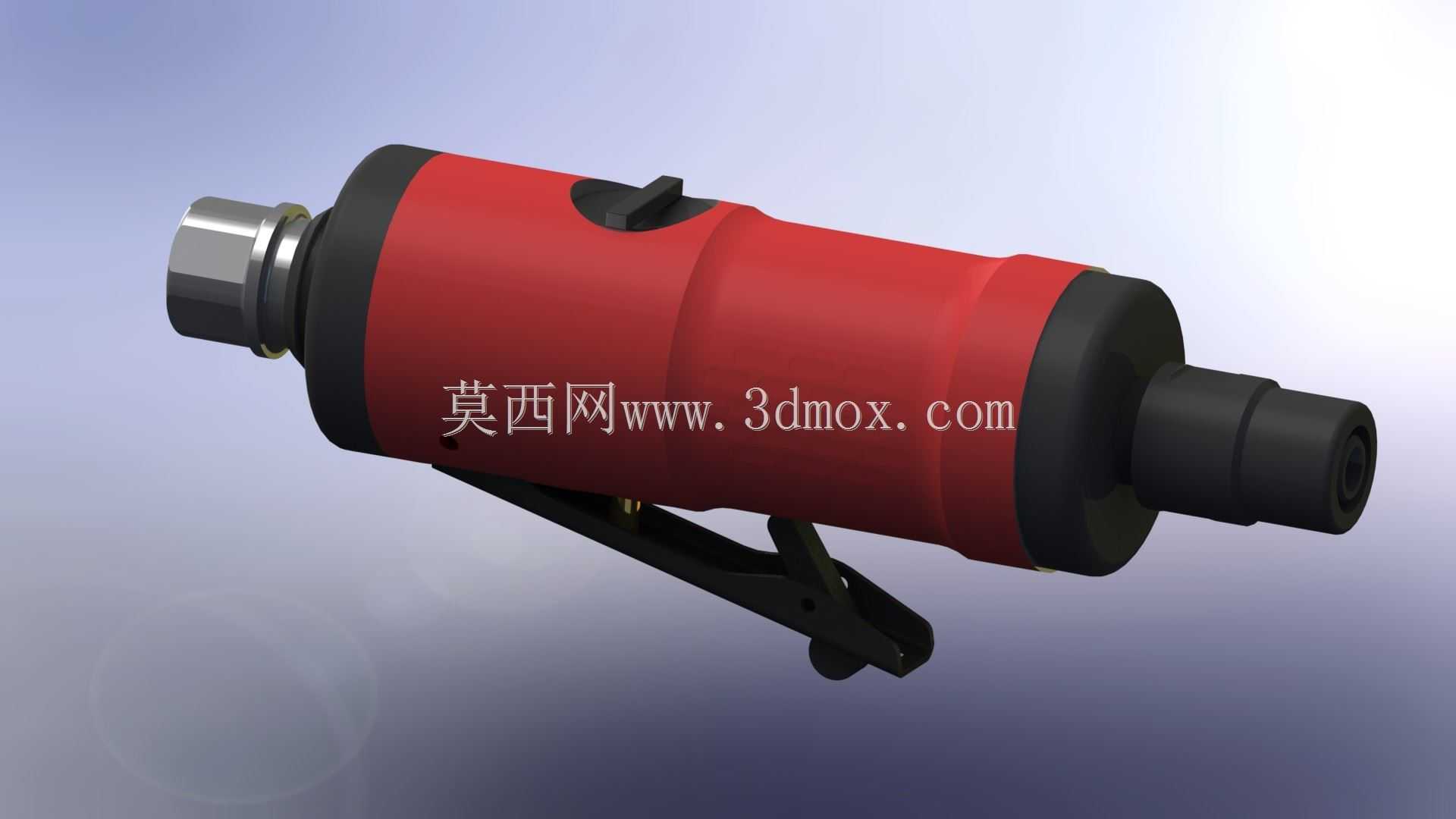

　　这款3/8英寸夹持规格的直柄式气动刻磨机，主要面向金属加工现场的重型修磨作业，在铸件清理、焊缝打磨、模具修配、机加工去毛刺等场景中使用频率极高。与电动打磨工具相比，气动驱动形式具备过载不烧机、持续运行温升低、机身自重更轻的优势，适合工位上长时间连续握持操作。整机采用同轴直筒布局，动力输出端与进气端处于同一轴线，压杆式节流阀布置在机身下方握持区域，操作人员单手握持时即可通过按压行程控制进气量，从而实现转速在零到额定值之间的无级调节，额定空载转速设定为2200转/分，该转速区间兼顾了硬质合金旋转锉的切削线速度要求与普通砂轮磨头的安全使用线速度，既不会因转速过高导致小直径磨头碎裂，也不会因转速不足造成磨粒打滑、切削效率下降。

　　夹头部位采用3/8英寸通用夹持规格，可兼容同柄径的各类旋转锉、砂轮磨头、抛光轮等耗材，适用的加工工序覆盖粗加工的飞边去除到精加工的表面抛光。机身中段为气动马达壳体，内部采用叶片式气动马达结构，压缩空气从尾部进气接头进入后，通过阀路分配驱动马达转子旋转，做功后的废气从尾部预设的排气通道排出，该结构设计将排气方向导向操作人员手部后方，避免废气流直吹加工面造成切屑飞溅。机身外壳采用分段式结构，前后端设置有防滑绝缘包覆层，既可以提升握持摩擦力，也能在长时间高负载运行时隔绝壳体传导的振动与低温，降低操作人员的手部疲劳。前端输出轴部位设置有多重密封结构，可阻挡打磨过程中产生的金属粉尘进入马达腔体内，延长内部叶片与轴承的使用寿命。

　　从三维建模的结构拆分角度来看，整机可划分为进气接头、节流阀体、马达壳体、转子总成、前端输出座、夹头总成、操作压杆、锁紧开关八大模块，各模块之间采用螺纹与止口配合定位，装配关系清晰，配合公差可按照气动工具的通用行业标准设定：止口定位部位采用H7/h6小间隙配合，螺纹连接部位预留密封涂层空间，运动副之间的轴承配合位采用k6过渡配合。整机的外轮廓边界为同轴回转体为主，最大外径处于中段握持区域，适配成年男性手掌的握持围度，前端工作段长度与尾部进气段长度比例经过配重优化，水平握持时机身重心落在压杆支撑位置附近，长时间操作不易出现手腕下坠的疲劳感。安装边界方面，尾部进气接头采用标准气动管螺纹，可直接对接车间常见的8mm或10mm气动软管，

　　不需要额外制作转换接头；前端夹头的伸出长度预留了足够的耗材装夹空间，同时在靠近壳体位置设置有轴肩，可避免磨头进给过量碰撞壳体。在生产线的实际选型中，这类工具通常悬挂在平衡器上随工位布局，直筒外形不会与周边工装夹具产生干涉，在狭窄的型腔内部修磨作业时，可通过更换加长杆磨头深入工件内部，机身本身不需要伸入狭窄空间即可完成加工。结构设计过程中，节流阀的压杆行程与进气阀的开度做了线性匹配，小行程按压时即可获得稳定的低速输出，适合精细修磨时的微量进给控制；压杆侧面设置有锁定拨片，持续运行时可锁定压杆位置，不需要操作人员始终保持按压力度。整机没有外露的电线与电子元件，在焊接车间、铸造车间这类存在金属粉尘与导电介质的环境中，不存在漏电风险，也不会因现场的焊接飞溅造成线路损坏，环境适应性远高于同功率的电动打磨设备。
