复古梁式蒸汽动力机械结构模型

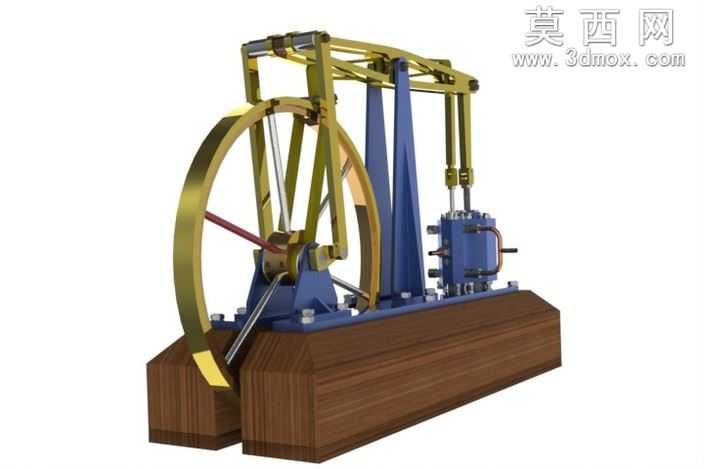

本作品为梁式蒸汽动力机械的三维建模作品，建模过程中严格遵循老式梁引擎的真实机械结构逻辑，首先完成整体底座的基准建模，采用实木纹理材质模拟原型的木质基座，对基座的拼接缝隙、木纹走向做了精细化的纹理映射，还原老式工业设备的厚重质感。上部的支撑立柱采用哑光深蓝色金属漆材质，建模时精准还原立柱的安装定位孔、螺栓固定位的细节，每一处连接结构都按照真实机械装配逻辑做了配合间隙的模拟，保证结构展示的严谨性。核心的传动梁结构采用黄铜金属材质，对梁体的铰接部位做了轴孔配合的细节建模，还原梁体随气缸动作做往复摆动的运动逻辑，传动连杆部分采用抛光钢材质，对连杆两端的连接销、锁紧螺母都做了等比例还原，清晰展示动力从气缸到飞轮的完整传递路径。大型飞轮部分采用黄铜与抛光钢结合的材质表现，轮缘做了黄铜做旧的质感处理，轮辐与中心轴部分还原金属加工的切削纹理，中心轴与轴承位的配合结构做了精细化建模，可直观展示飞轮储能、稳定转速的功能结构。气缸部分做了分体式建模，还原缸体、气门摇杆、蒸汽管路的细节结构，缸体采用深蓝色金属材质，管路与操作手柄采用黄铜材质，清晰区分不同功能部件。整体渲染阶段采用柔和的工作室布光，在金属部件表面形成自然的高光反射，木质底座部分还原木材的漫反射质感，避免过度反光掩盖结构细节。建模过程中优先保证机械结构的可动性逻辑，所有铰接部位的旋转轴都做了同轴心校准，可直观演示蒸汽进入气缸推动活塞、带动传动梁摆动、最终驱动飞轮旋转的完整工作过程，材质搭配上刻意区分不同功能的部件，让观看者可以快速识别动力单元、传动单元、储能单元的分布，还原早期梁式蒸汽引擎的典型结构特征，既保证了外观的复古质感，也兼顾了机械结构的严谨展示。
