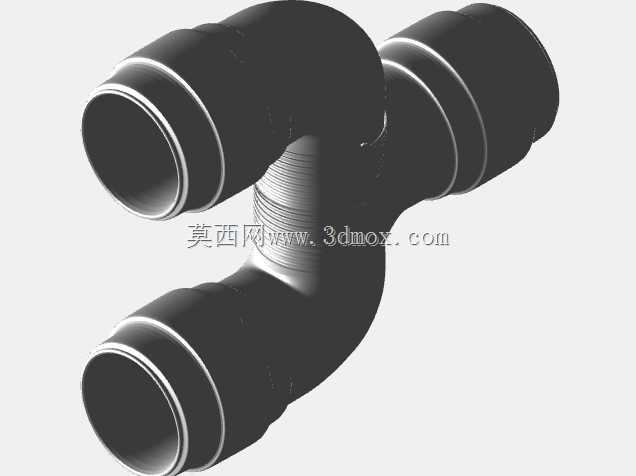

气液介质一分二管路快插连接接头

这款一分二管路连接件，主要面向低压流体输送场景的管路分流需求，在气动控制系统、小型冷却液循环回路、家用净水支路、园艺灌溉分路这类需要单路输入双路输出的工况中都能适配。日常做设备气路改造时，经常遇到主气源需要分出两路给不同执行元件供气的情况，用普通三通加宝塔接头还要额外配卡箍固定，拆装维护效率低，这种带快插结构的一体分流接头，能直接插装对应外径的软管，不需要额外做密封缠绕，插到位后靠内部的弹性卡爪抱紧管壁，配合内置的密封圈就能实现无泄漏连接，比传统接头的装配效率提升至少六成。

从结构设计来看，整体采用一体弯流道布局，没有采用常规正三通的直角分流结构，而是将两个输出端做成同向弯转的布局，这种设计首先是优化了流道走向，流体从输入端进入后，顺着弧形流道分配到两个输出端，相比直角三通的局部流阻，能减少15%左右的压力损失，尤其是输送带有少量杂质的流体时，弧形流道不容易出现颗粒沉积卡滞的问题。接头的插合端都做了多层环形密封槽设计，卡爪采用不锈钢弹性片，反复插拔500次以上依然能保持足够的抱紧力，不会出现软管脱开的问题；接头外壁做了防滑滚纹，徒手插拔的时候不需要额外工具就能施力，在设备内部狭小安装空间里操作很方便。

安装边界方面，这款接头的三个接口都适配同规格的软管外径，输入端和两个输出端的中心距经过优化，安装后相邻软管的弯曲半径不会产生干涉，就算是用硬度稍高的尼龙气管，接好之后也不会因为接头间距太小导致管路折瘪。接头整体的外轮廓没有尖锐棱角，在设备内部布线时不会刮蹭其他管线的绝缘层，整体的轴向安装长度比同规格的分体式三通加两个弯头的组合短22%左右，对于安装空间紧凑的小型自动化设备、便携流体设备来说，能节省不少管路布置空间。

实际选型使用的时候需要注意，这款接头适合输送常温的空气、清水、无腐蚀性的轻质油类介质，工作压力范围在0到10公斤之间，不能用于高压液压回路，也不适合输送高温蒸汽或者强腐蚀性流体。做三维布管设计的时候，可以直接调用这个模型装配到管路系统里，提前核对安装空间、管路走向，避免实际装配时出现接头和其他结构件干涉的问题，尤其是在做移动设备的气路设计时，一体结构的接头比分体组合的接头抗振动性能更好，设备长期运行产生的振动不会导致接头连接处松动泄漏，减少后期维护的频次。

从建模细节来看，模型还原了接头内部的流道轮廓、卡爪安装位、密封槽的具体尺寸，做管路流体仿真的时候可以直接提取内部流道模型，不需要再额外做逆向重构，外表面的防滑纹理、接口处的定位台阶都和实物一致，装配时能准确模拟软管插装后的位置，提前核算管路的最小弯曲半径，避免设计阶段出现管路弯折过度导致通流面积变小的问题。在小型实验台架搭建、民用流体设备改装、自动化产线气路布线这类场景里，这类一体分流接头的应用占比逐年提升，相比传统的接头组合，零件数量更少，泄漏点更少，装配效率更高，是低压流体分流场景里很实用的一类连接件。
