储液器管路对接用快插式连接接头

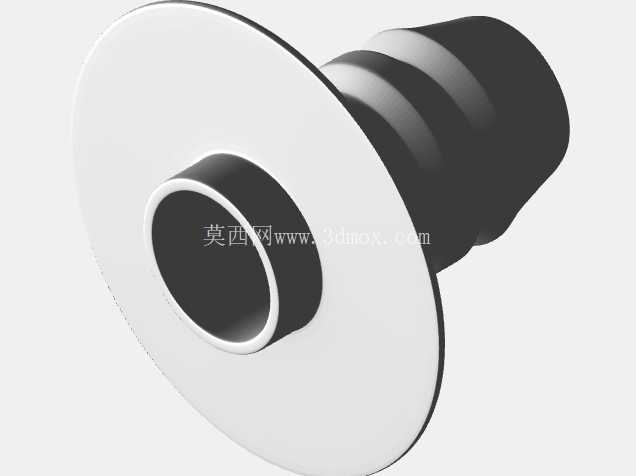

　　在流体输送系统的现场装配环节，管路与储液单元的对接一直是影响装配效率与密封可靠性的关键节点，这款接头正是针对储液器侧的管路接驳需求开发的专用连接件，主要适配小口径柔性管路与储液器罐体的刚性接口对接场景，常见于小型液压站、冷却液循环单元、实验室流体输送装置、小型制冷储液罐等设备的管路装配工序中。从结构设计逻辑来看，这款接头采用了单侧法兰限位+多段倒刺卡紧的组合结构，靠近法兰盘的一端为对接插入端，设计为等径空心通孔结构，内壁光滑无台阶，能够最大限度降低流体经过时的局部阻力损失，避免介质在接头位置出现滞留、压降过大的问题；插入端的外径与常规同规格管路内径做了公差匹配，采用过渡配合设计，既能够保证装配时管路可以顺利套入，又不会因为间隙过大导致装配后出现松脱渗漏的问题。

　　接头中部的多道环形倒刺结构是实现管路卡紧的核心设计，每道倒刺都采用了前缓后陡的截面造型，顺着管路套入的方向做了圆弧过渡，装配时不会割伤软管内壁，反向则形成尖锐的卡止棱边，当管路受外力拉扯、或者管路内部带压产生轴向脱出力时，倒刺棱边会嵌入软管内壁形成多点卡紧，不需要额外加装喉箍就能够实现可靠的轴向固定，能够承受常规工况下1MPa以内的管路压力而不出现脱管问题。

　　接头端部的圆形法兰盘是安装定位的核心结构，法兰盘的外径远大于接头主体外径，装配时法兰盘的内侧平面会完全贴合储液器罐体的安装面，一方面能够限制接头的插入深度，避免接头插入过深触碰储液器内部的液位检测、过滤组件等内部结构，另一方面法兰平面可以配合密封垫片实现安装面的静密封，只需要在储液器罐体上开设与接头插入端外径匹配的安装孔，将接头从外侧插入后，通过法兰盘与罐体表面的压紧配合就能够完成固定，不需要在罐体内部做复杂的锁紧结构，大幅降低了储液器罐体的加工难度。

　　从安装边界尺寸来看，这款接头的轴向总长度控制得较为紧凑，法兰盘后侧的倒刺段长度刚好适配常规壁厚的柔性管路套入深度，既不会因为倒刺段过短导致卡接长度不足，也不会因为长度过大造成安装后管路外伸过多占用设备内部空间；法兰盘的厚度做了加强设计，在拧紧固定或者受管路侧向力作用时不会出现法兰变形的问题，能够长期保持密封面的平面度要求。实际选型使用时需要注意，这款接头适配的管路为柔性非金属管路，包括橡胶管、尼龙软管、PU气动软管等，不适用于硬管的直接对接；如果应用在有腐蚀性介质的场景中，可以根据介质特性更换对应材质的接头，保证长期使用的耐腐蚀性；装配时建议在接头插入端外壁涂抹少量与介质兼容的润滑脂，既能够降低管路套入时的阻力，也能够填充接头与管路内壁之间的微小间隙，进一步提升密封性能。在三维建模过程中，这款接头的建模重点在于倒刺结构的截面尺寸控制与法兰盘的位置度保证，倒刺的外径尺寸需要比适配管路的内径大0.5-1mm，过大会导致装配困难，过小则卡紧力不足容易脱管；法兰盘与接头主体的同轴度需要控制在0.1mm以内，避免装配后出现偏斜导致密封面贴合不严；中心通孔的内壁需要做光滑处理，建模时不要出现多余的台阶、尖角，减少流体经过时的紊流产生。
