弯式流体管路快插连接接头结构设计

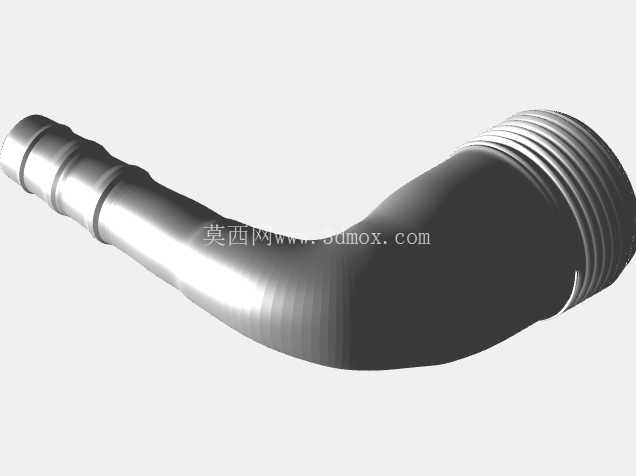

　　在流体输送系统的现场布设环节，管路走向往往需要根据设备舱体的实际空间做转向调整，硬管弯折不仅加工成本高，还容易在弯折处产生应力集中点，长期受流体压力脉动影响出现开裂渗漏问题，这类弯式连接接头就是为了解决管路转向对接的实际需求开发的结构件。从结构设计逻辑来看，接头整体采用90度平滑弯转的流道设计，弯转段的内壁做了大圆弧过渡处理，没有直角折角结构，流体经过转向位置时不会产生明显的涡流区，既能降低流体输送过程中的压损，也能避免流体中的固体杂质在转角位置沉积堵塞管路，对于含微小颗粒的流体输送场景适配性更强。

　　接头的一端设计为外螺纹结构，螺纹段的起始位置预留了密封端面，实际安装时可以搭配组合密封垫圈，直接和设备罐体、阀块的内螺纹接口锁紧固定，螺纹的公差选用中等精度配合等级，既保证安装时的旋入顺畅度，也能避免配合间隙过大导致的渗漏问题，螺纹尾部的退刀槽做了圆弧过渡处理，减少应力集中，保证接头在承受侧向管路载荷时不会在退刀槽位置发生断裂。接头的另一端为宝塔式快插结构，也就是多道环形倒刺的竹节式结构，倒刺的外径略大于适配软管的内径，安装时将软管套入宝塔段后，倒刺会嵌入软管内壁，再搭配喉箍锁紧就能实现可靠的管路固定，即使管路内存在一定的脉冲压力，也不会出现软管脱落的问题；宝塔段的最前端做了小角度的导向锥面，现场安装时不需要额外扩口就能顺利将软管套入，降低现场装配的操作难度。

　　从安装边界尺寸来看，弯转段的曲率半径经过优化，在保证流道顺畅的前提下尽可能压缩了接头的整体安装空间，在设备内部管路排布密集的狭小舱室内，不需要预留过大的操作空间就能完成安装，接头的整体轴向尺寸和径向尺寸都控制在常规同通径接头的常规范围内，可以直接替换同规格的现有直角接头，不需要对周边管路布局做额外调整。在实际应用场景中，这类接头可以覆盖低压流体输送的多个领域，小型气动设备的气路连接、小型储液罐的液体输出管路连接、实验设备的气液管路布设、小型工程机械的辅助油路连接都能使用，适配的介质包括压缩空气、清水、低压润滑油、低腐蚀性的化工流体等，只要工作压力在常规低压管路的承压范围内，都能实现稳定的连接密封效果。

　　设计过程中针对接头的壁厚做了等强度校核，弯转位置的外侧壁厚略大于内侧壁厚，匹配流体压力作用下的应力分布规律，在保证整体结构强度满足承压要求的前提下，尽可能控制接头的整体重量，减少材料消耗。接头的外表面没有尖锐的棱角，所有边角位置都做了倒钝处理，现场安装操作时不会划伤操作人员的手部，也不会割伤接触到的软管外壁，延长配套软管的使用寿命。和传统的直角硬管弯折结构相比，这类标准化的接头零件不需要现场做弯管加工，只需要根据管路通径选用对应规格的接头，搭配标准软管就能快速完成管路转向布设，大幅缩短现场管路的安装周期，也降低了现场加工的质量不稳定风险，后期管路维护时也可以直接拆卸更换，不需要切割整段管路，维护成本更低。在建模过程中，针对螺纹段的牙型、宝塔段的倒刺角度、弯转段的曲率都做了参数化设计，可以根据不同的通径需求快速调整尺寸参数，衍生出不同规格的同系列接头产品，覆盖更多的管路适配场景；流道部分的建模做了内壁的连续性检查，保证整个流道面顺滑无台阶，避免流体流动过程中产生不必要的压力损失。
