铰接式多安装位机械支撑连接构件

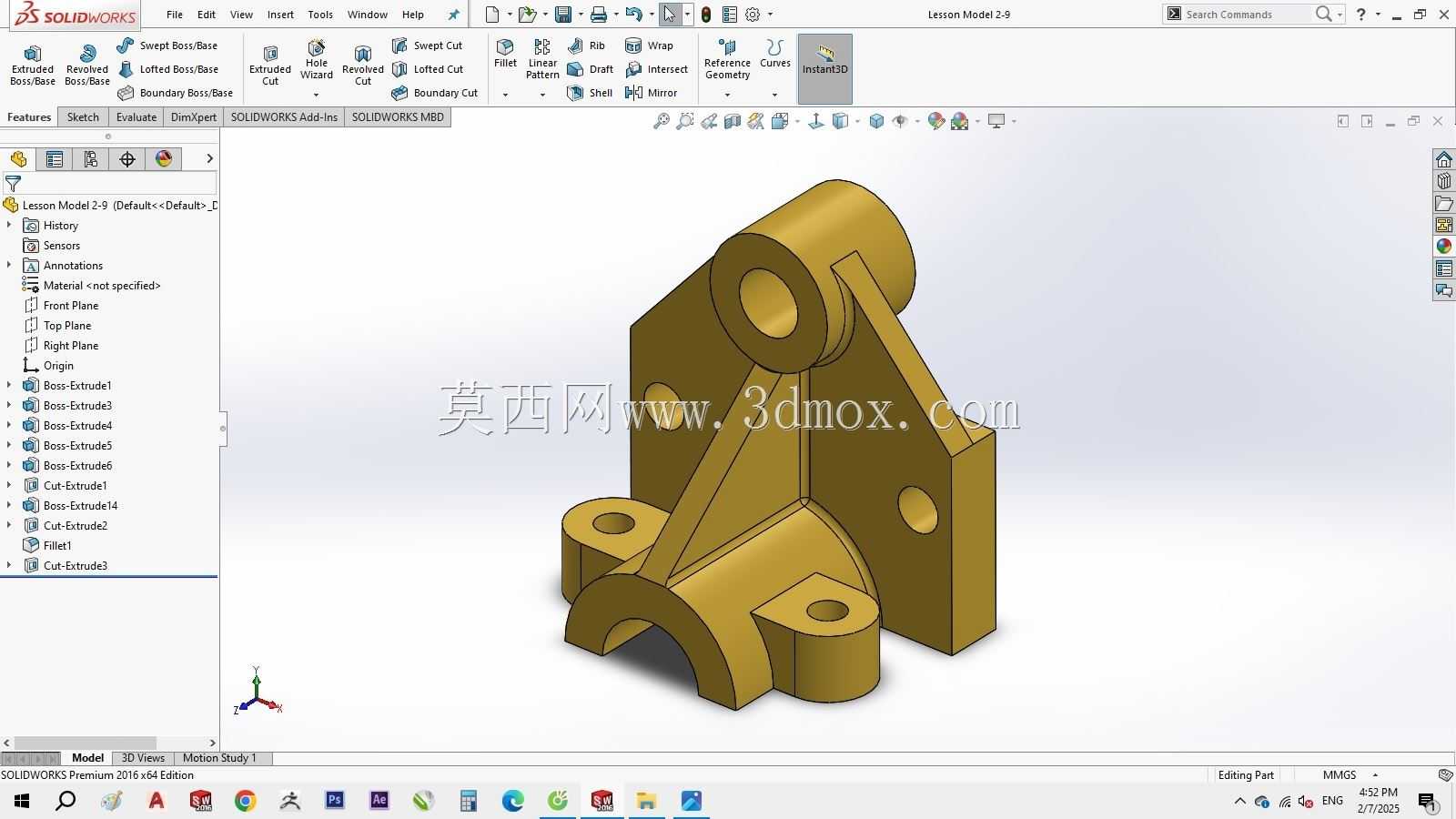

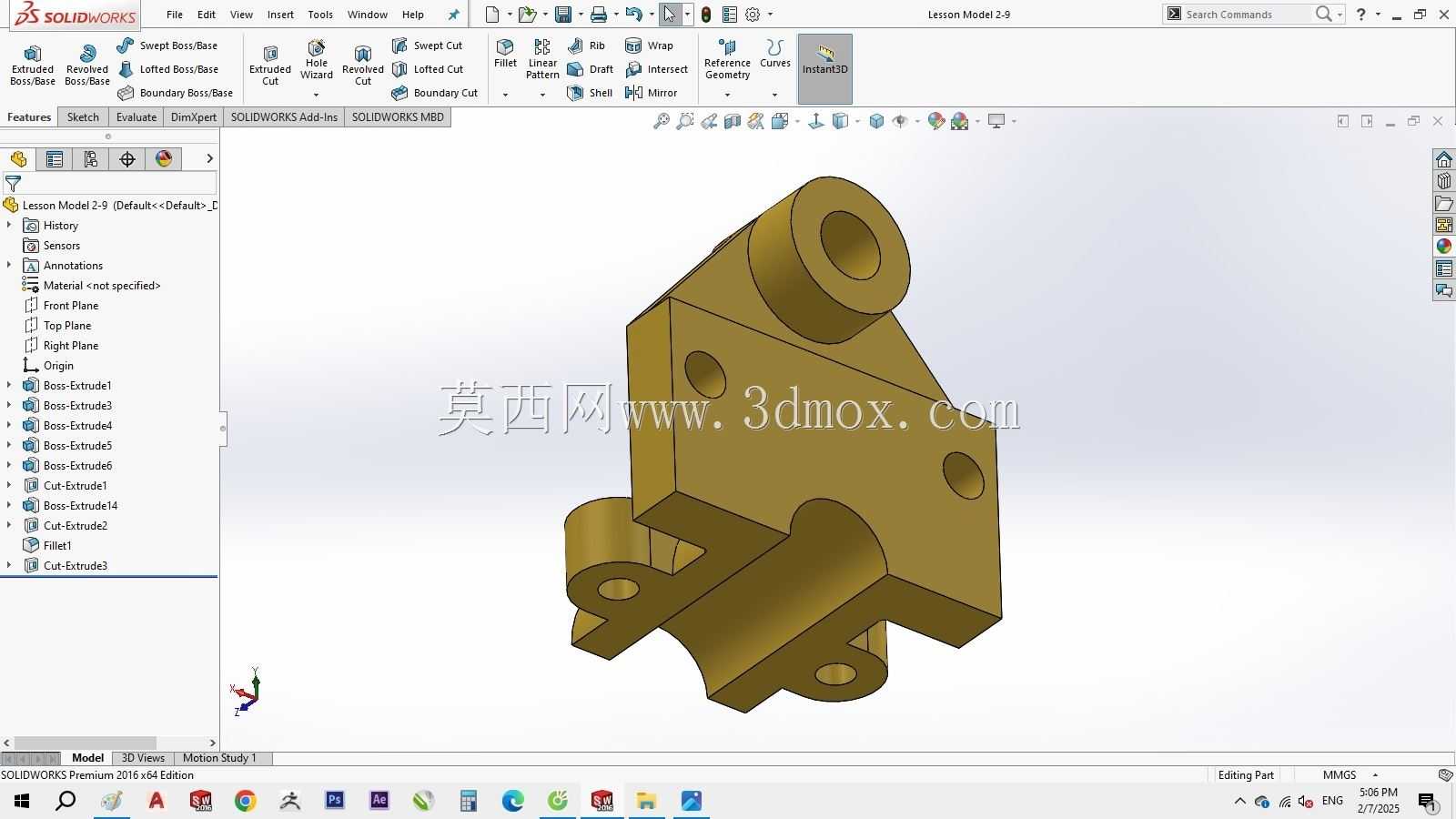

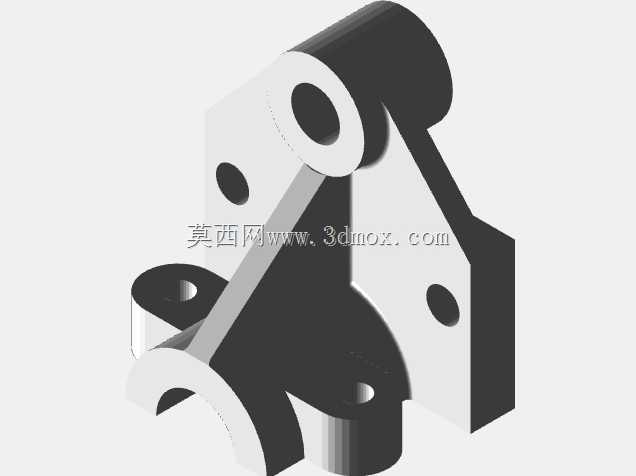

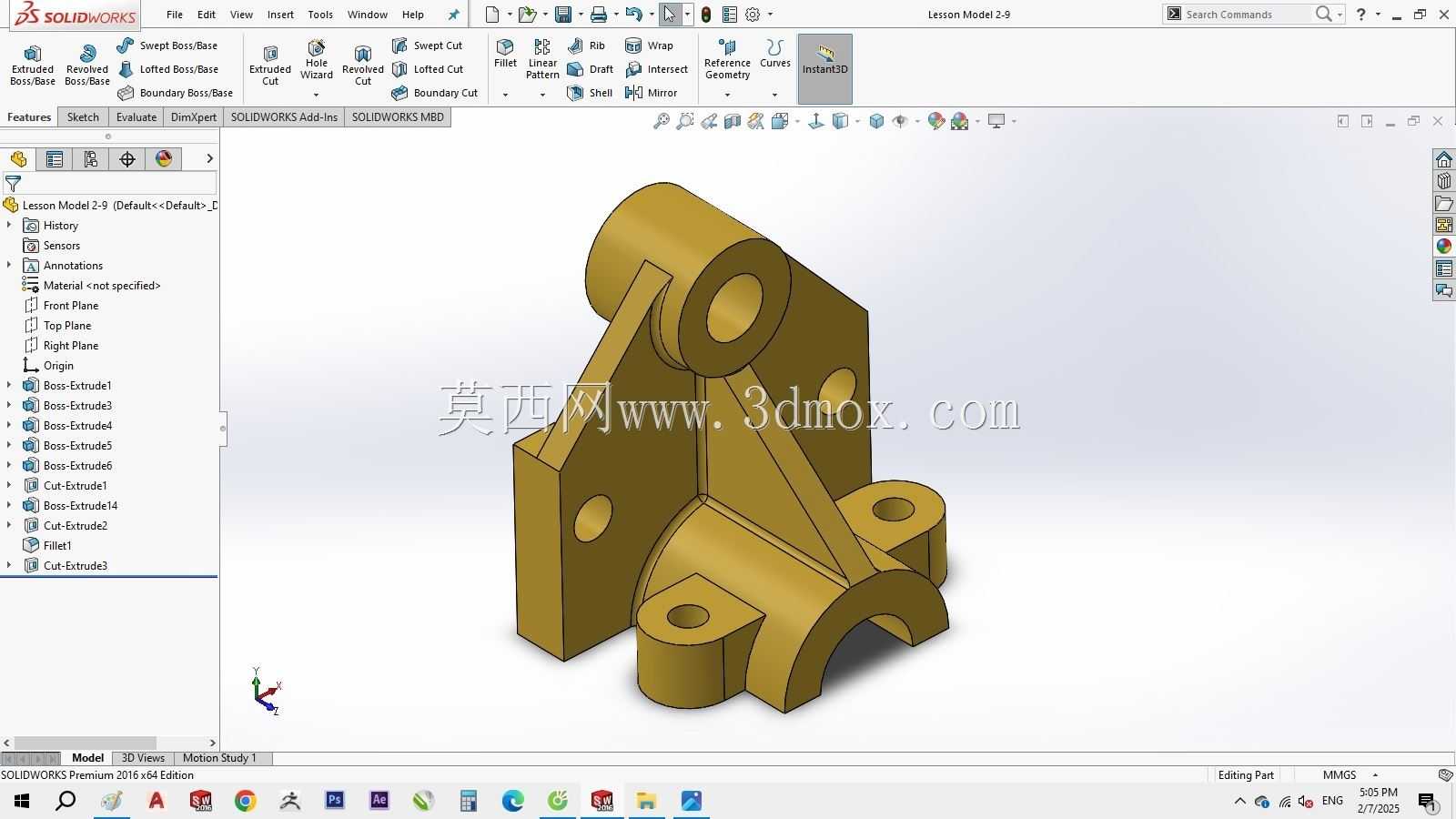

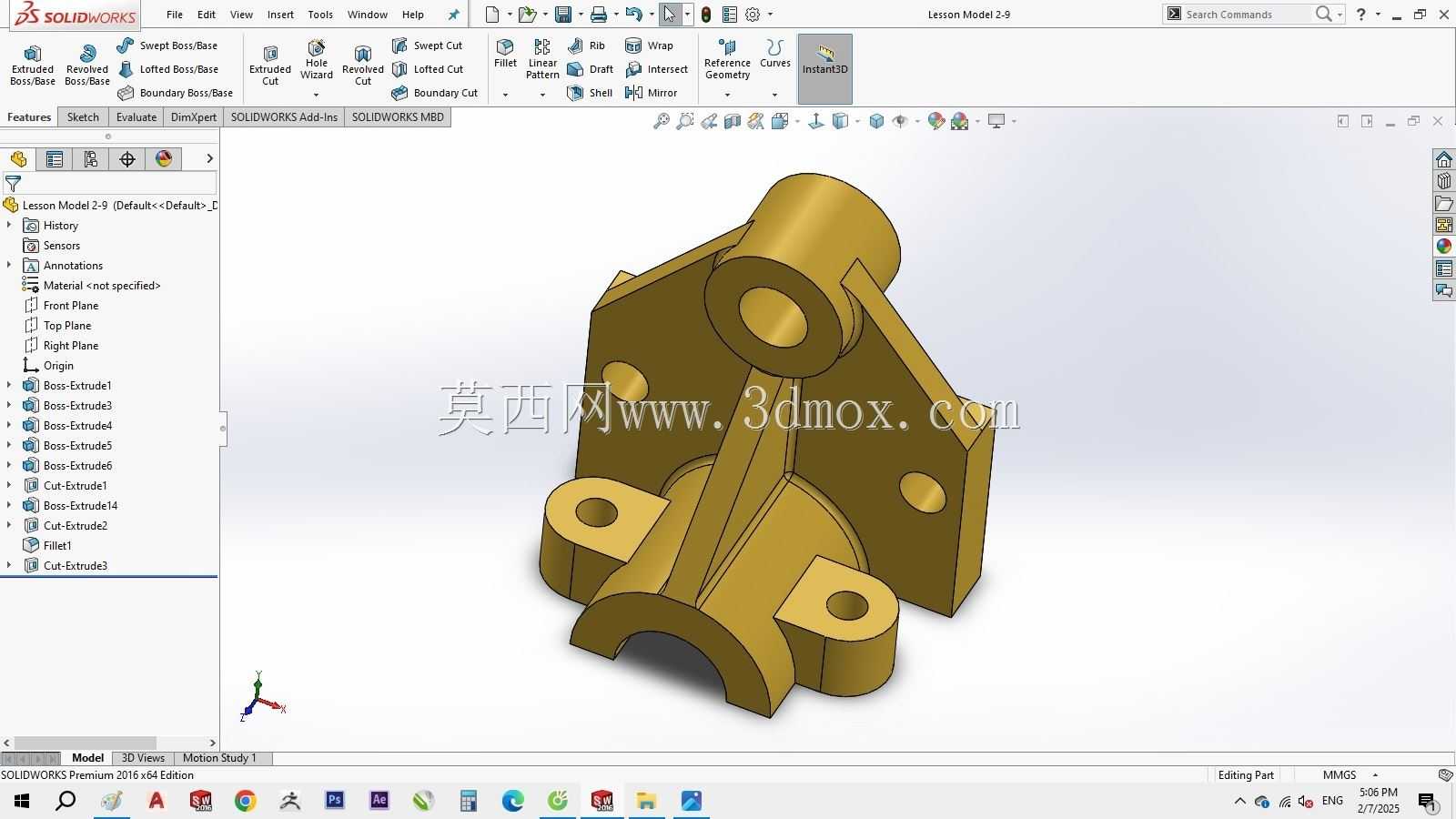

　　这类带多组铰接孔与安装基面的支撑连接构件，常出现在中小型工程机械的操作连杆机构、轻工自动化设备的摆臂传动单元、农用机具的挂接调节结构中，核心作用是在两个存在相对摆动需求的传动部件之间，承担载荷传递、运动限位、姿态支撑的功能，同时通过自身的多安装位设计，适配不同排布的周边部件安装需求，减少额外转接件的使用，压缩整体机构的装配空间。从结构细节来看，构件下部采用半圆弧抱合式安装基面，配合两侧带通孔的安装凸台，可直接卡装在对应直径的圆轴类基准件上，通过穿装螺栓完成周向与轴向的定位，这种抱合式结构相比平板式安装座，接触面积更大，承载时的应力分布更均匀，能避免局部应力集中导致的基座变形，适配频繁受交变载荷的传动场景。

　　上部的同轴铰接耳孔用于连接摆动类杆件，耳孔与下部安装基面之间设置了三角形加强筋结构，筋板厚度与主体壁厚保持一致，从铰接耳根部一直延伸到下部抱合基座的侧面，可有效抵消铰接部位受径向载荷时产生的倾覆力矩，避免耳板根部出现疲劳断裂。构件侧立面额外设置的带凸台通孔，可用于安装辅助定位销、传感器支架或是小型阻尼元件，不用在主体结构上额外焊接或加工安装位，减少二次加工对构件整体强度的影响。

　　设计这类构件时，首先要确定下部抱合基面的圆弧直径，必须匹配所安装基准轴的外径公差，通常采用H7/k6的过渡配合，保证安装后无明显旷量，同时不会出现装配卡滞；两侧安装凸台的通孔中心距要与配对的压块安装孔位严格对齐，凸台高度要留出足够的螺栓沉头空间，避免螺栓头部突出干涉周边运动部件。上部铰接耳的孔位中心到下部安装基面的中心距是核心运动尺寸，直接决定所连接摆臂的摆动行程，设计时要根据机构的运动仿真结果反复核对，避免摆臂运动到极限位置时与构件本体发生碰撞；铰接耳的厚度要根据所传递的最大扭矩核算，保证孔壁的挤压强度在许用应力范围内，通常耳孔内会预留衬套安装余量，后期可通过更换铜衬套降低铰接部位的磨损，延长构件整体使用寿命。

　　构件的所有棱边都做了R2-R3的圆角过渡，尤其是加强筋与主体连接的部位，避免热处理或载荷冲击时出现应力开裂，外表面无多余的凸起结构，减少设备运行过程中积尘、挂带杂物的可能。实际装配时，先将下部半圆弧基面贴合在基准轴上，扣合配对的下半压块，穿装紧固螺栓并按对角顺序拧紧到规定扭矩，之后在上部铰接耳孔内压入耐磨衬套，穿装铰接销轴连接摆臂部件，侧立面的通孔可根据实际使用需求安装对应的辅助元件，安装完成后要手动摆动所连接的摆臂，确认全程无卡滞、无异常摩擦，铰接部位转动灵活无旷量，所有紧固件无松动。这类构件在使用过程中，需要定期检查铰接孔衬套的磨损量，以及下部安装螺栓的预紧力，当衬套磨损量超过孔径的1%时要及时更换，避免出现运动精度下降、冲击载荷增大的问题，保障整套传动机构的运行稳定性。
