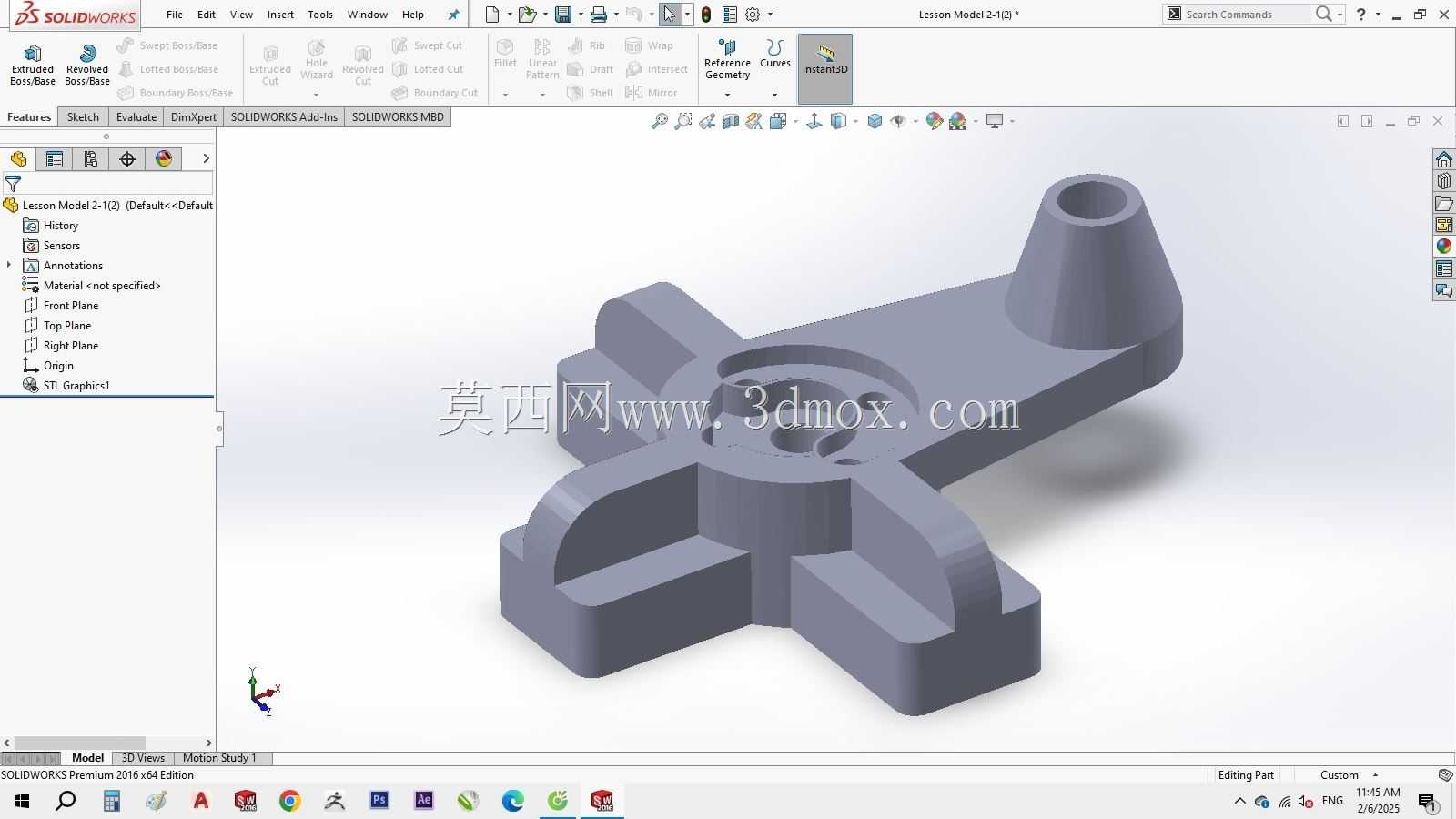

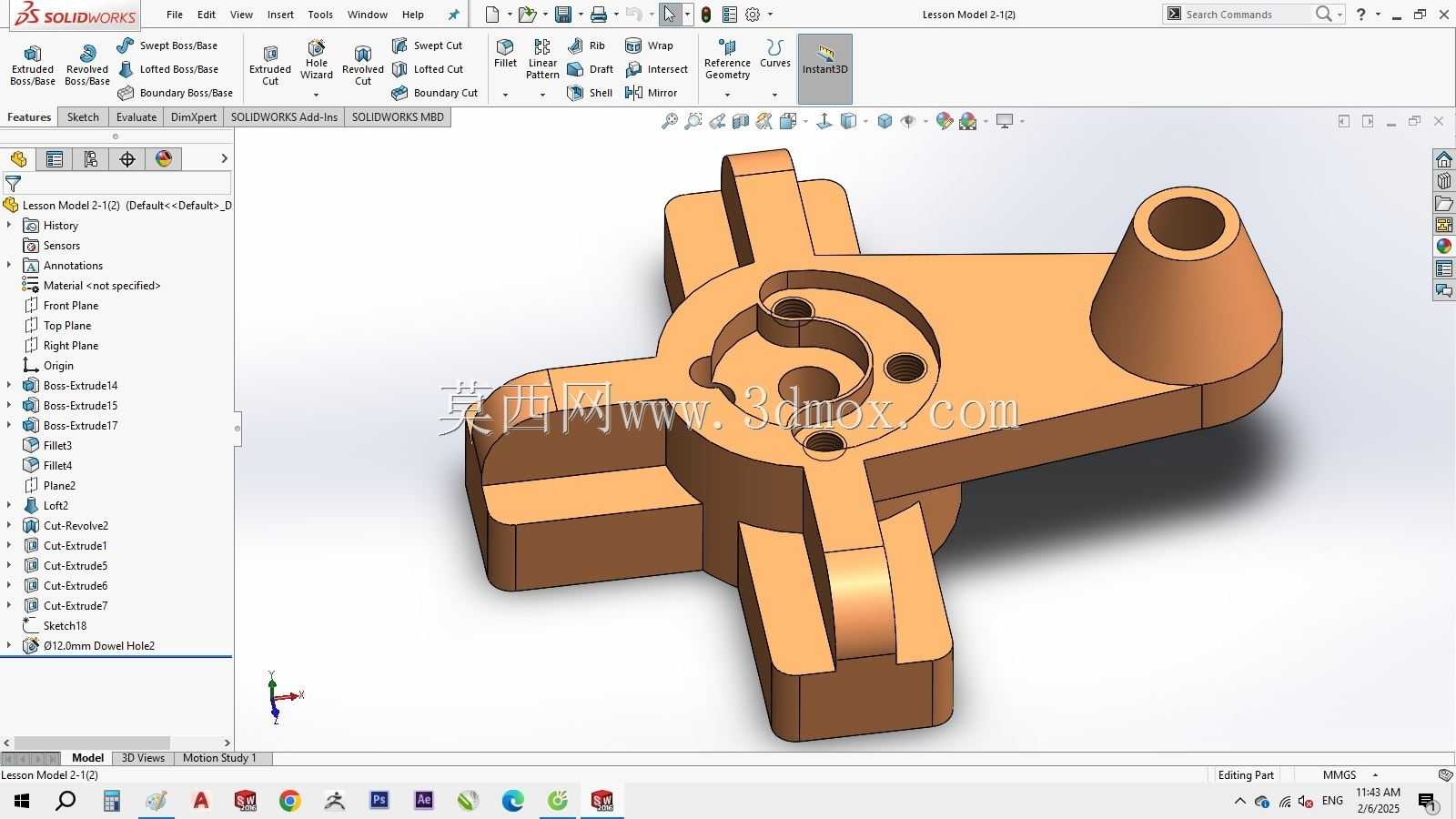

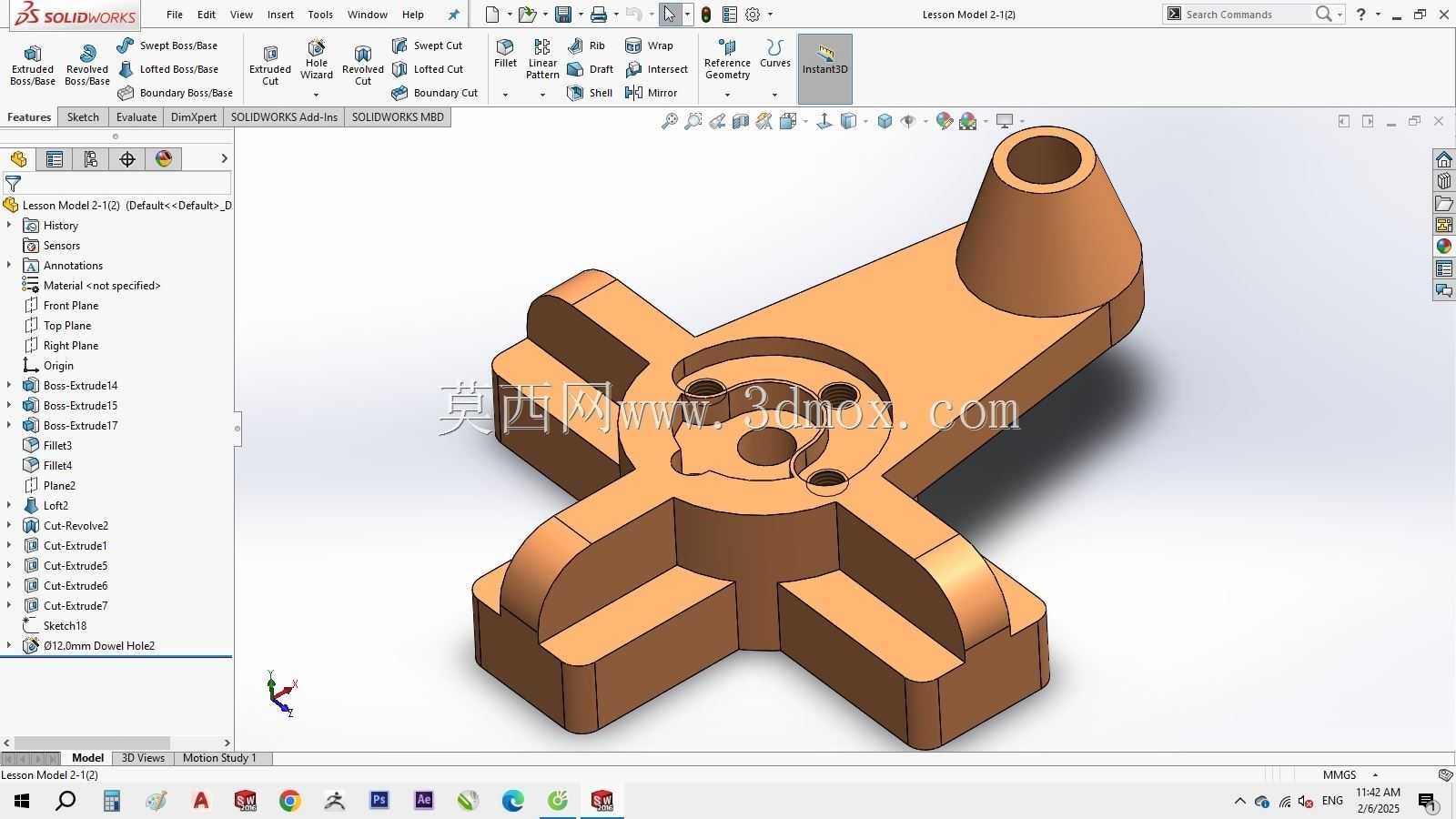

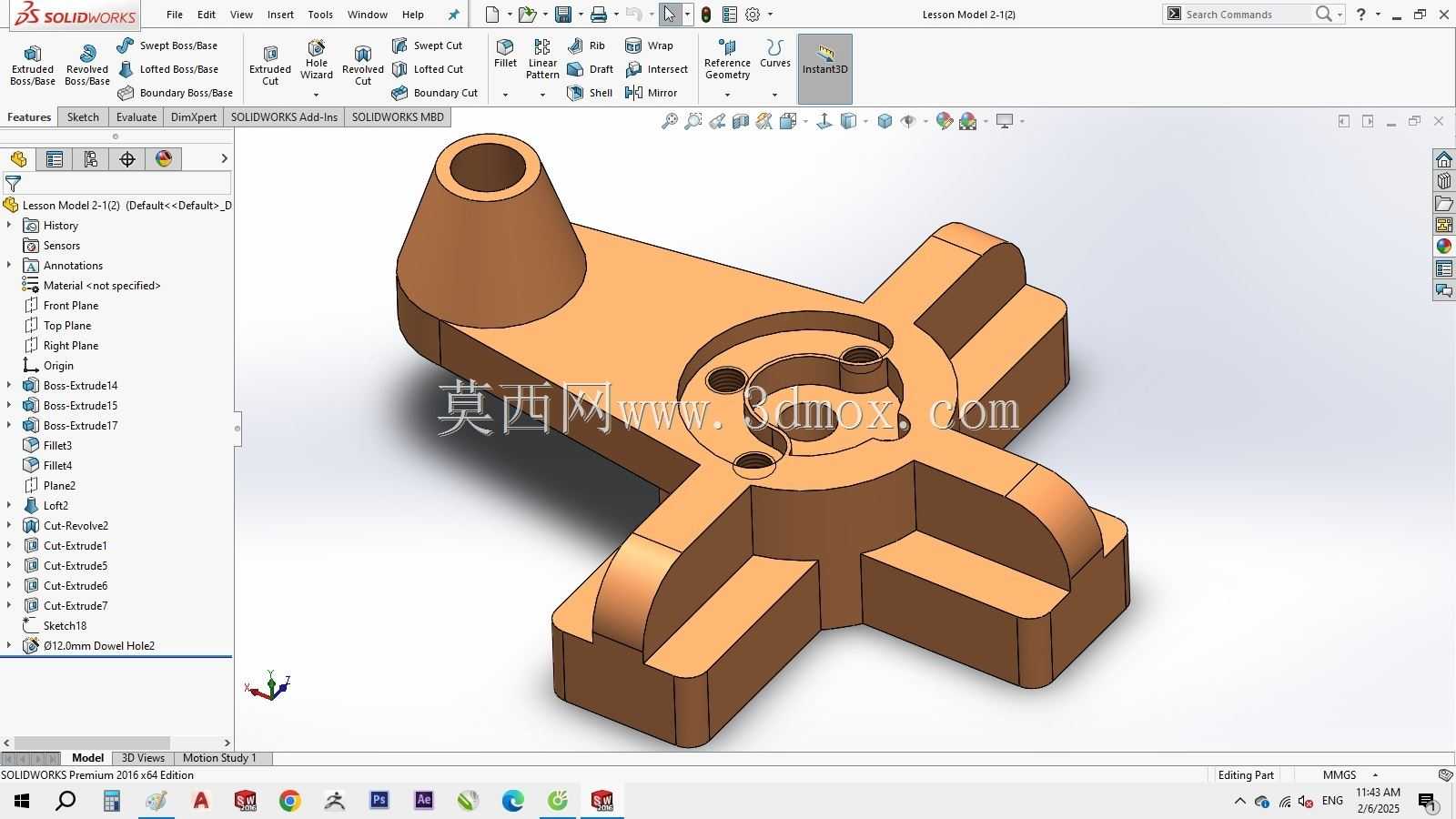

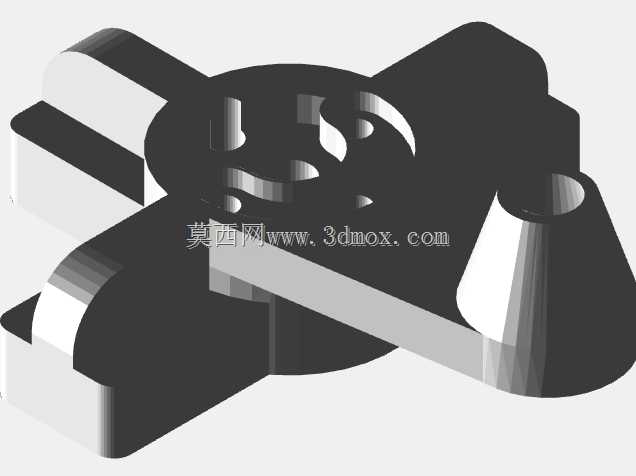

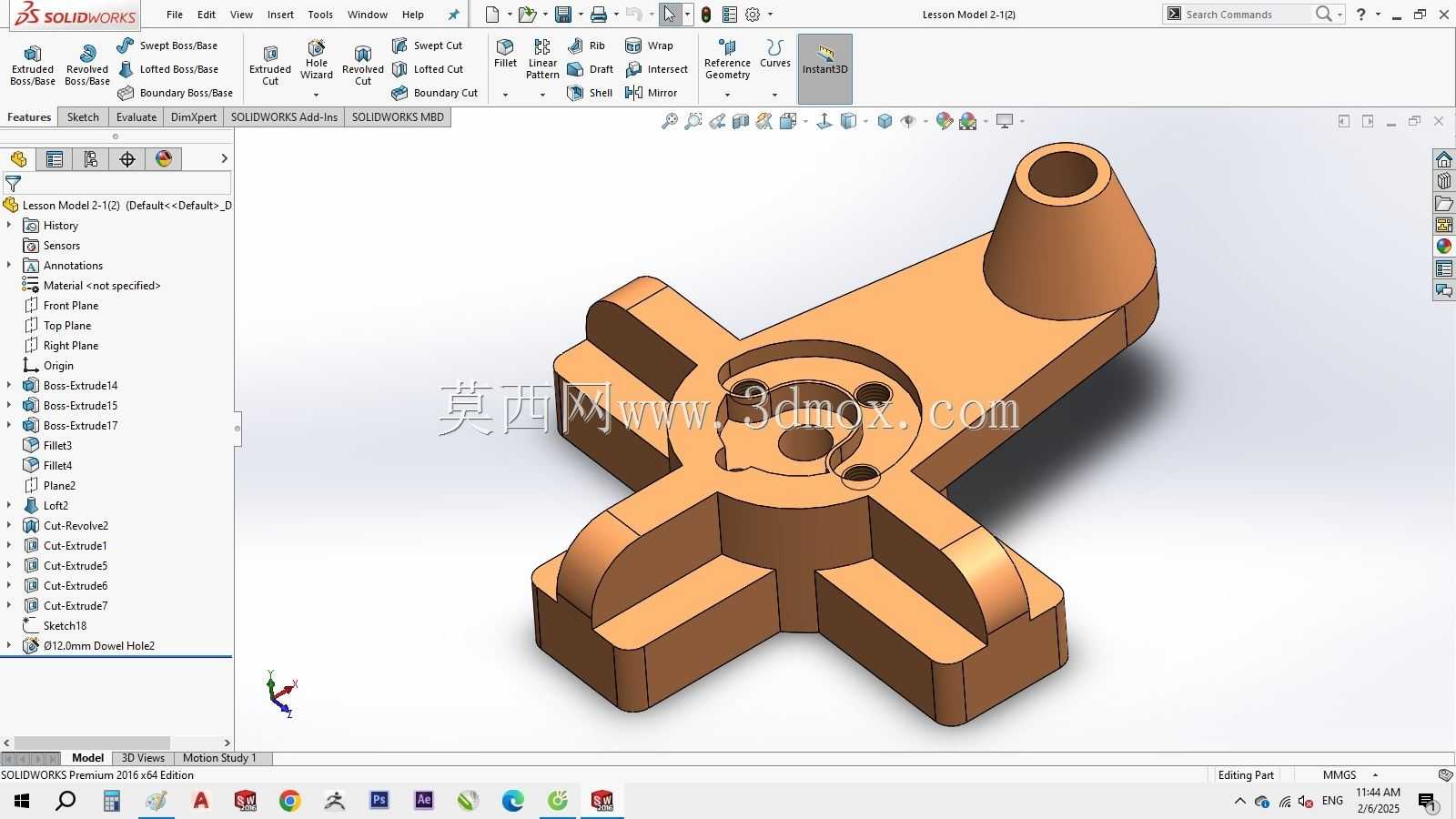

十字基座带锥形接口机械结构件

　　该结构件属于小型流体或气路转接类机械构件，常见于小型实验设备、桌面级气动回路、低压流体分配装置的终端转接部位，主要承担管路对接、多向安装固定的功能，可将单路锥形接口接入的介质分流至周边四个方向的安装位，或是作为执行元件的安装基座，为外接小型气嘴、喷管、传感元件提供稳定的安装基准。从结构设计逻辑来看，整体采用十字对称布局，四个向外延伸的支脚为安装受力位，每个支脚端面做了圆弧过渡处理，既避免安装时锐边划伤操作人员，也能减少应力集中，提升构件长期受振动时的结构强度，支脚厚度根据常规M3-M4规格安装螺丝的沉头深度设计，预留足够的螺纹啮合长度，保证安装后不会出现滑牙、松动问题。

　　中心区域为下沉式环形凹槽，凹槽内设置两个不同直径的定位孔，大孔为介质流通主通道，小孔为定位销孔，安装时可与对接件的定位销配合，实现快速对位，避免安装错位导致的密封失效，凹槽深度匹配常规2mm厚度的丁腈橡胶密封圈，装配后密封圈可完全嵌入槽内，受压时不会出现溢出、移位问题，保证对接面的密封性能。向上延伸的锥形接口为标准外锥面结构，锥度采用行业通用的1:10锥度，可与软质气管、塑料管路直接过盈插接，无需额外卡箍即可实现0.1MPa以内气压或水压的密封，锥形接口根部做了R2圆角过渡，避免管路插接时根部应力集中导致接口断裂，接口内孔直径与中心主通道直径一致，减少介质流通时的阻力，避免出现截流、压降过大的问题。

　　设计过程中优先考虑了加工工艺性，整体结构无倒扣、无深腔死角，无论是采用机加工方式铣削成型，还是采用注塑、3D打印方式制作，都无需复杂的工装夹具，一次装夹即可完成大部分特征的加工，有效降低生产制造成本。安装边界方面，构件整体最大外轮廓尺寸控制在80mm范围内，中心安装孔位的节圆直径为40mm，锥形接口顶端距离安装基准面的高度为35mm，安装时四个支脚的安装孔中心距为60mm，可直接适配现有标准规格的安装面板，无需额外打孔改孔。实际使用过程中，该构件可承受的最大工作压力不超过0.3MPa，适用介质为压缩空气、常温清水，工作环境温度范围在-10℃到60℃之间，若采用金属材质加工可拓展至更高的温度与压力范围。

　　结构受力方面，四个支脚为主要承力部位，当外接管路受到侧向拉力时，力会通过支脚传递至安装面板，不会直接作用在锥形接口根部，有效提升结构的抗外力破坏能力，中心环形凹槽的壁厚设计为3mm，既保证足够的结构强度，也不会过度增加构件整体重量。细节处理上，所有非安装面的棱边都做了0.5mm的倒角处理，去除加工毛刺，安装面的平面度控制在0.05mm以内，保证安装后与对接面完全贴合，不会出现缝隙导致的介质泄漏，锥形接口的外表面粗糙度控制在Ra1.6，保证与管路插接时的摩擦力适中，既不会出现插接困难，也不会使用中管路脱落。
