多通法兰式流体分路连接结构设计

　　在工业流体输送、液压动力传输、气动控制回路的现场布设场景里，这类多通分路结构是管路系统中实现单路输入、多向输出介质分流的核心连接部件，日常工况中常被布置在管路交汇节点，用来替代多个弯头、三通拼接的冗余结构，减少管路接头数量的同时，也能降低介质在管路转角处的压力损失，避免多段拼接带来的密封泄漏风险。从结构设计逻辑来看，底部的圆盘法兰是整个部件的安装基准面，法兰面上均匀分布的螺栓过孔，匹配对应规格的管路法兰安装孔位，安装时通过螺栓预紧力配合端面密封垫片，实现与主路管路端面的刚性密封连接，法兰盘的厚度设计充分考虑了螺栓预紧时的结构形变余量，避免长期受压后法兰面翘曲导致密封失效。

　　上部延伸出的多个侧向接口，分别朝向不同的空间角度，每个接口的端面同样设置了带螺栓孔的连接法兰，可直接对接不同走向的分支管路，接口的内孔直径经过通径匹配计算，保证各分支路的介质流量分配符合设计预期，不会出现某一路通径突变造成的紊流、异响问题。整个部件的内部流道做了圆弧过渡处理，没有直角转折的突兀结构，介质从底部主入口进入腔体后，能顺着圆滑的内壁流向各个分支接口，减少流道内的介质滞留死角，对于输送带有微小固体颗粒的流体工况，也能降低颗粒在腔体内壁沉积堵塞的概率。

　　在安装边界的考量上，各分支接口的伸出长度、相邻接口之间的中心距都经过空间校核，保证每个接口在对接管路、拧装螺栓时，相邻接口的操作空间不会出现干涉，不需要额外调整管路走向来避让部件本身，能直接适配现有标准管路的安装尺寸，减少现场安装时的二次加工工作量。部件的外壁在各个接口与主腔体的衔接位置，都做了加厚的加强筋过渡，因为管路系统运行时会存在介质压力波动、管路振动等工况，这些加强结构能分散接口根部的应力集中，避免长期振动疲劳导致的接口开裂问题，整体壁厚的选取兼顾了结构强度与材料成本，在满足额定工作压力下的强度要求的同时，不会因为壁厚过大造成材料浪费、整体重量超标。

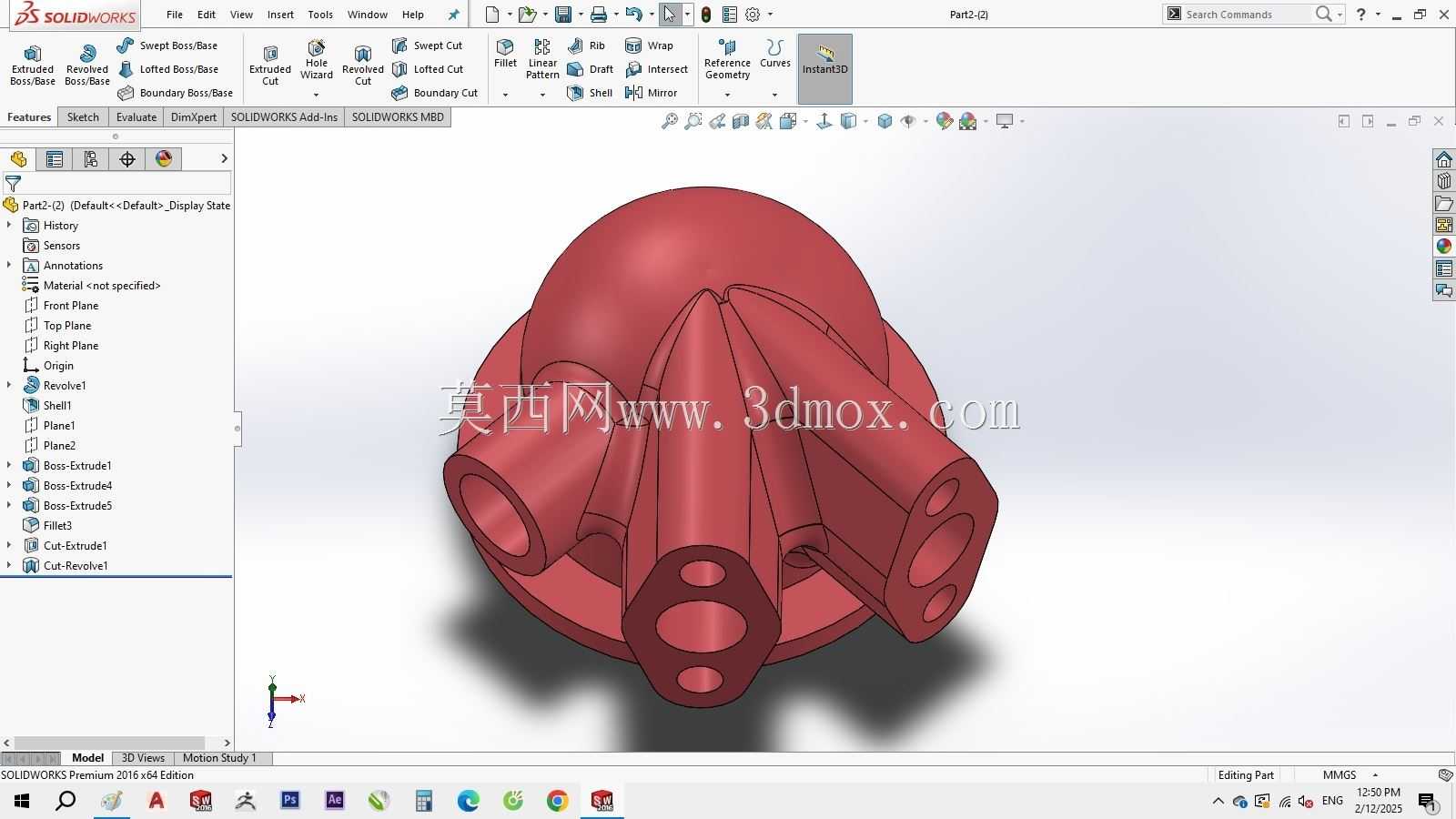

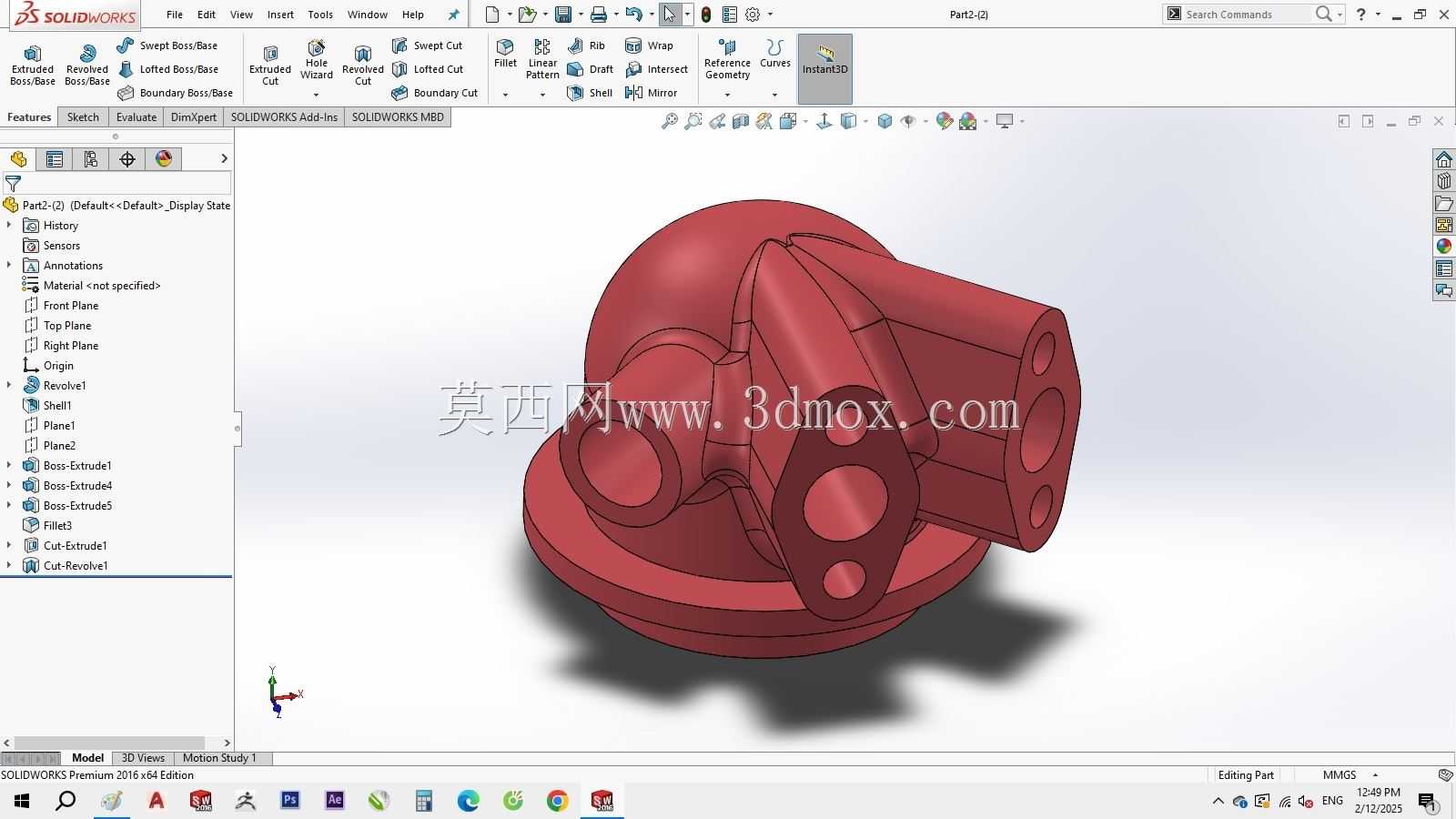

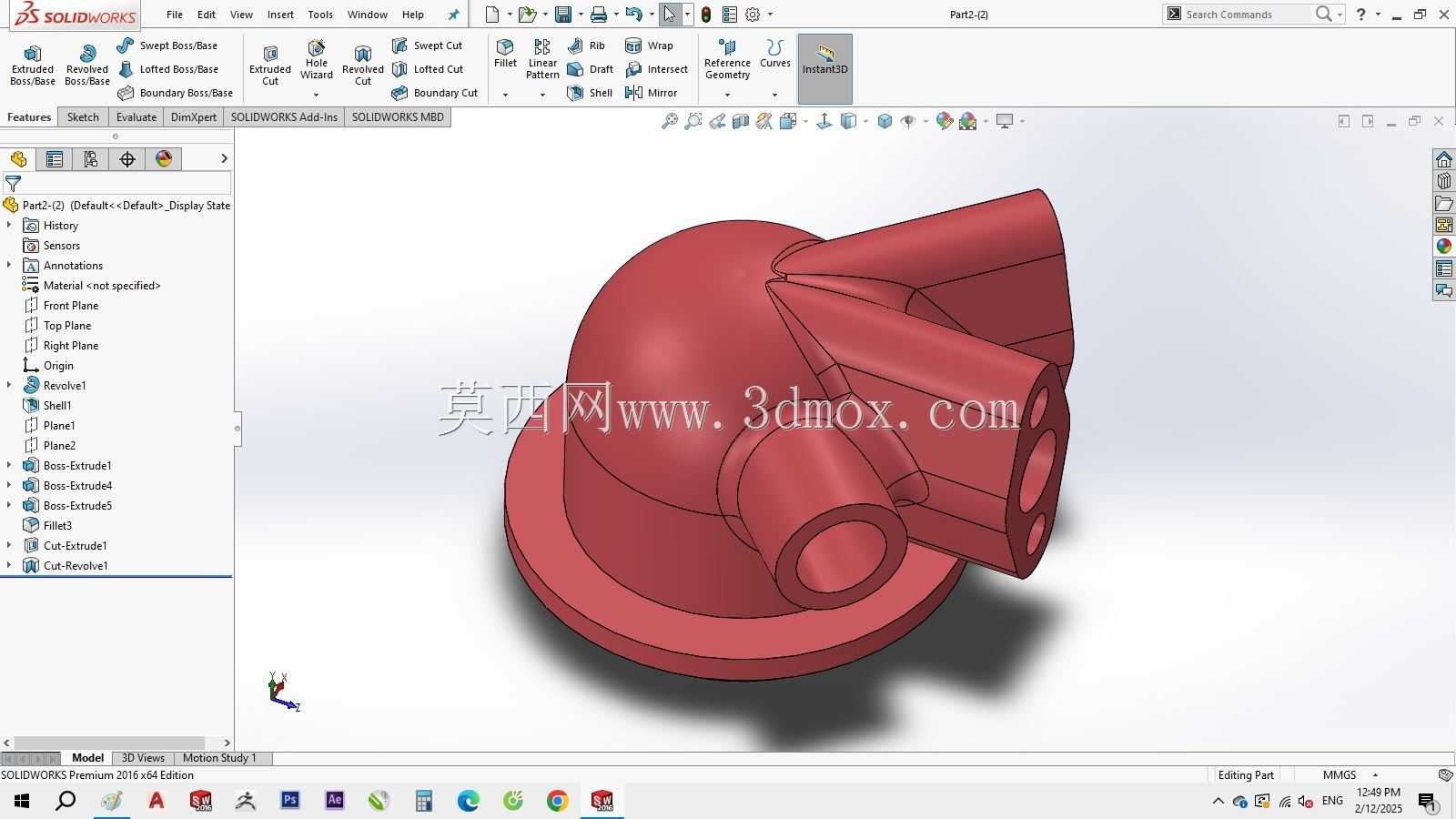

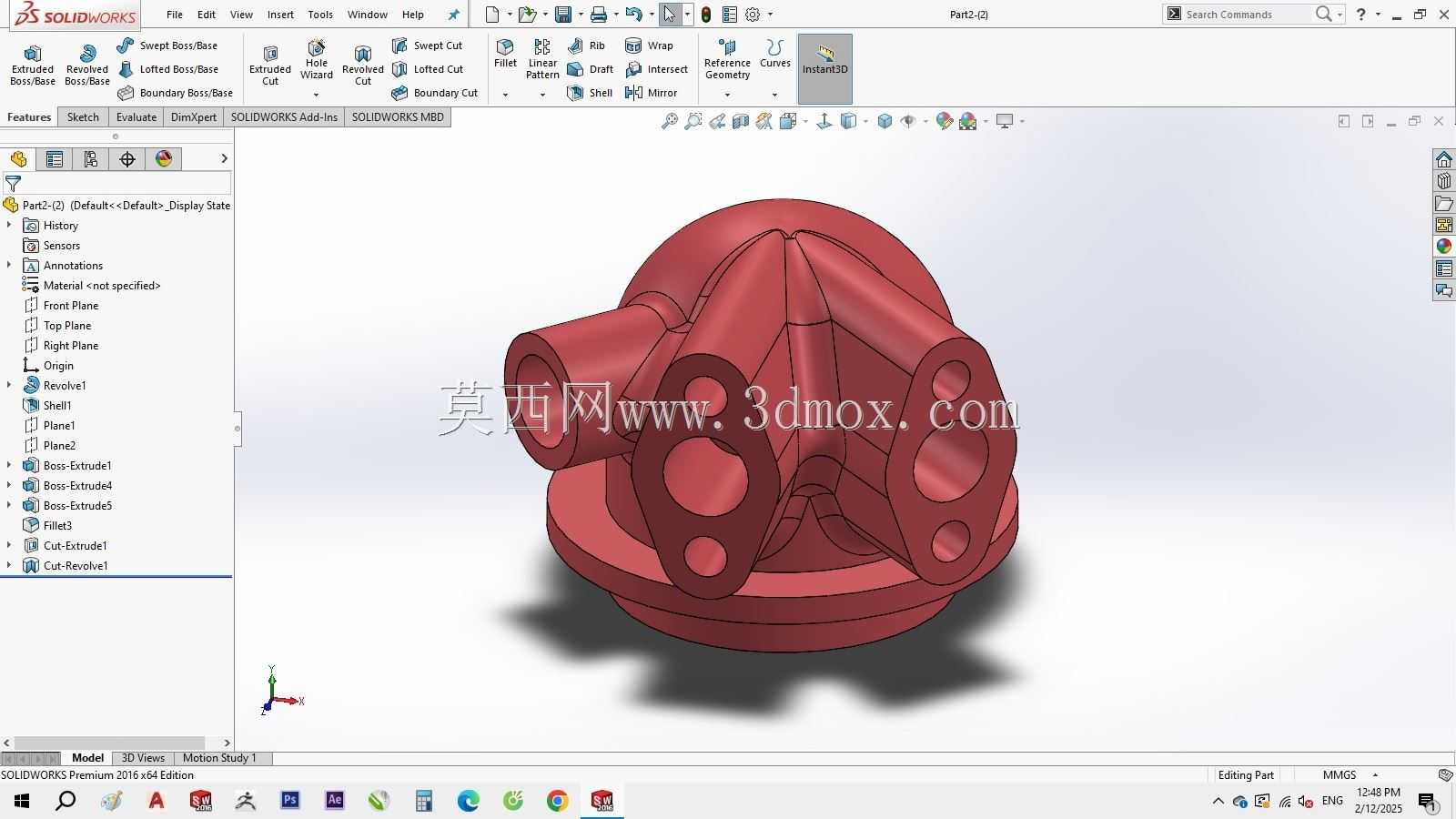

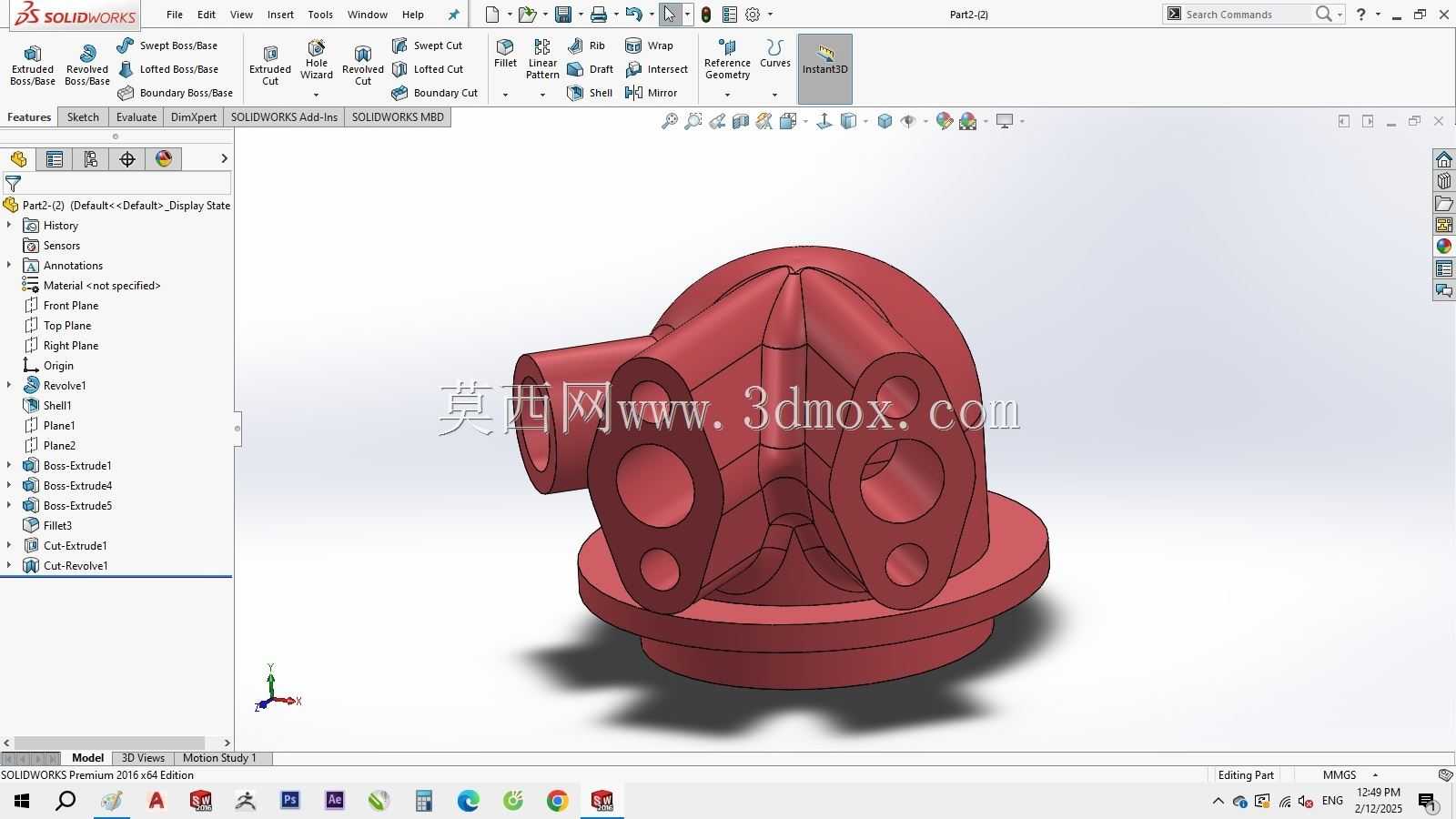

　　这类结构在实际应用中，可根据输送介质的不同匹配对应的加工材质，输送普通水基介质时可采用铸铁材质降低成本，输送腐蚀性化工介质时可更换为不锈钢或工程塑料材质，输送高压液压油时则可选用锻钢材质来提升承压能力，结构本身的建模逻辑完全参数化，调整接口数量、朝向、通径尺寸时，只需要修改对应参数就能快速生成新的结构模型，适配不同工况下的分路需求。从建模实现的角度，整个结构先以底部法兰的安装面为基准绘制草图，拉伸生成主腔体的基础轮廓，再逐个绘制各分支接口的法兰草图，通过拉伸、布尔合并生成整体基础结构，之后对内部流道做抽壳或者切除处理，保证内壁的圆滑过渡，最后在各衔接位置添加圆角、加强筋结构，完成整个模型的构建，建模过程中所有的安装孔位、配合尺寸都严格遵循管路法兰的相关标准，保证生成的模型能直接用于工程出图、加工生产，不需要额外做尺寸修正。
