带法兰安装座的锥形轴端机械连接构件

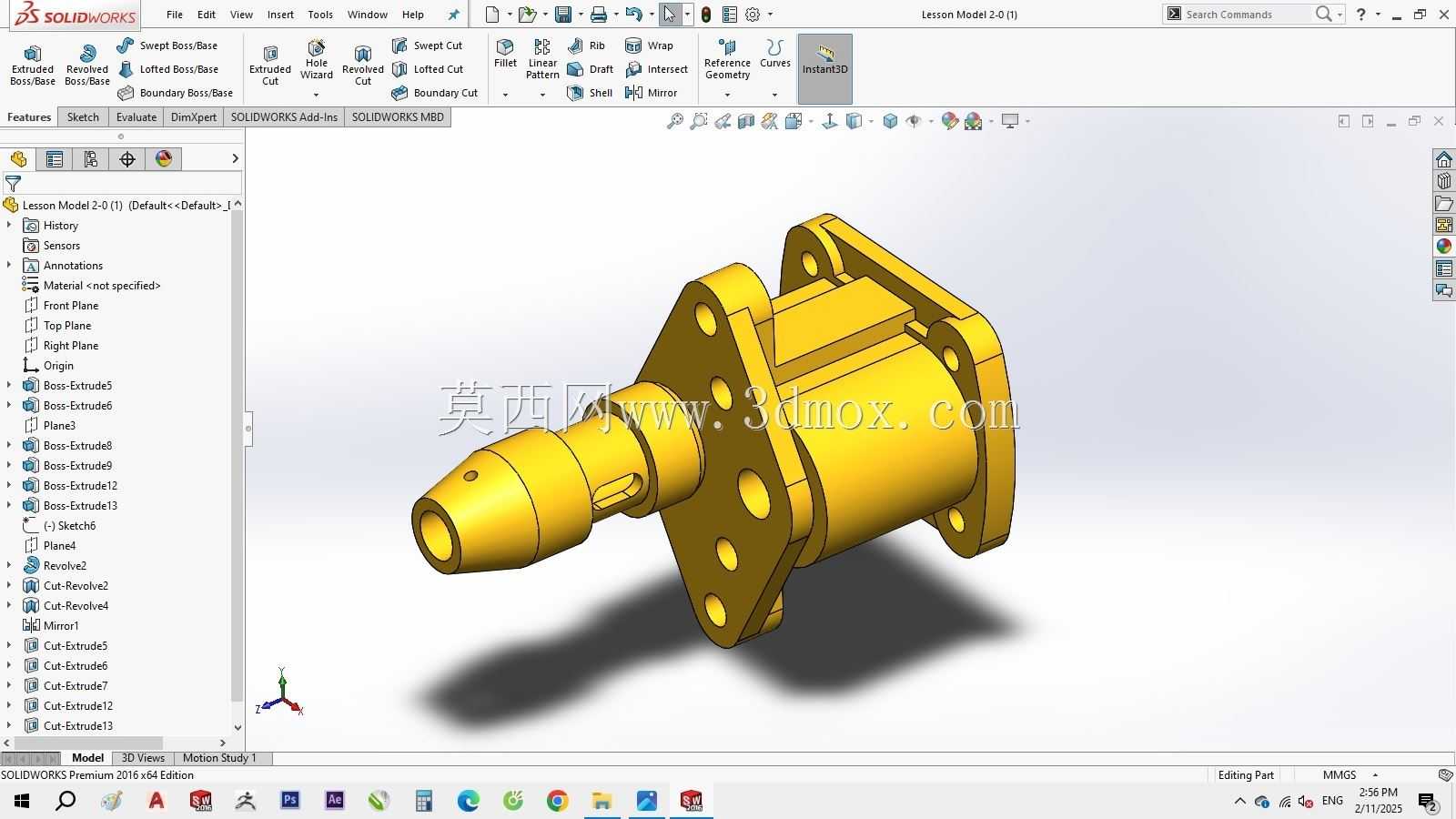

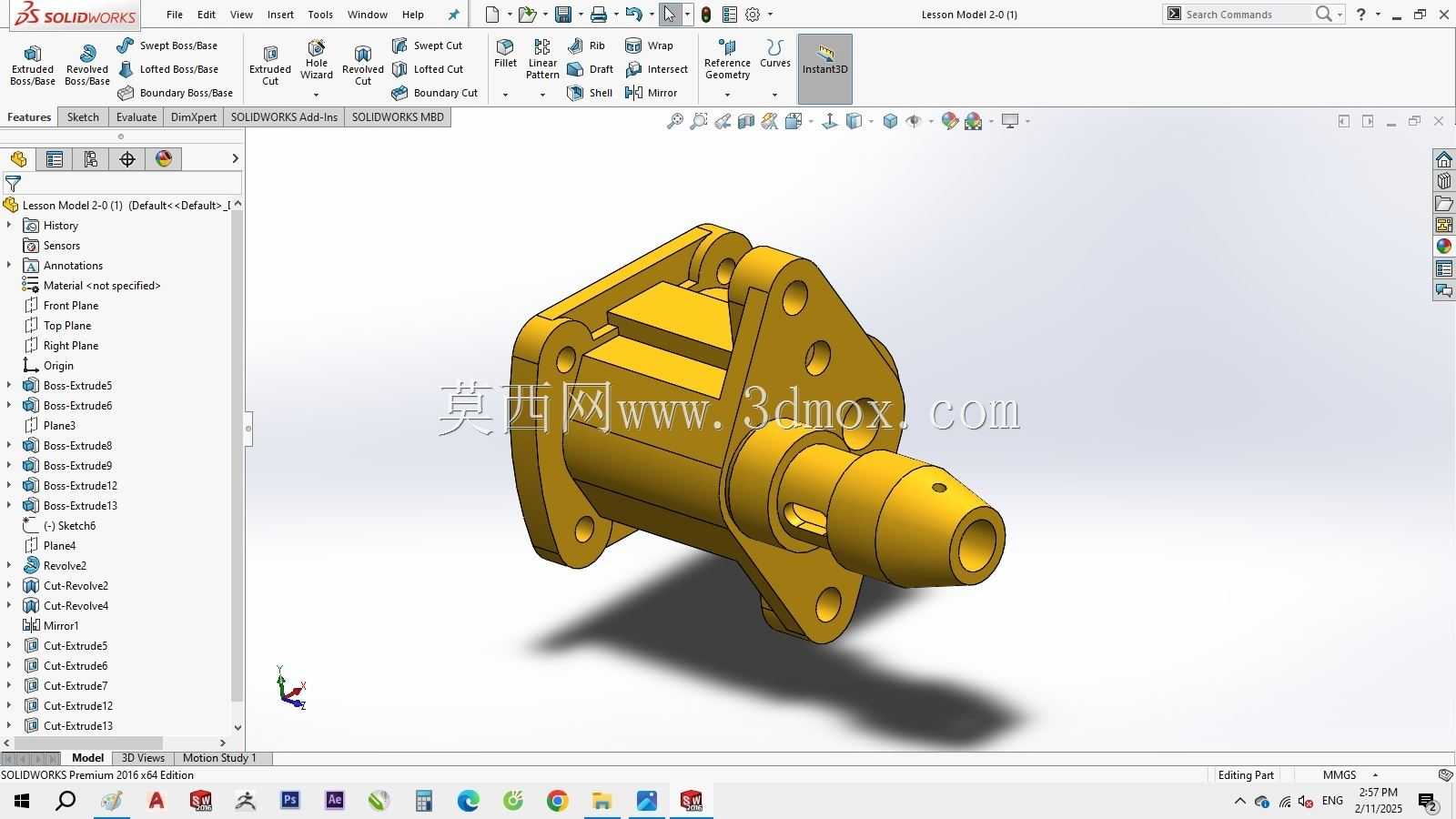

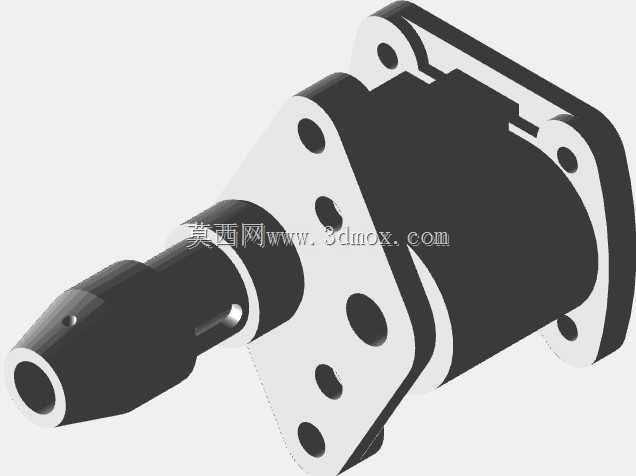

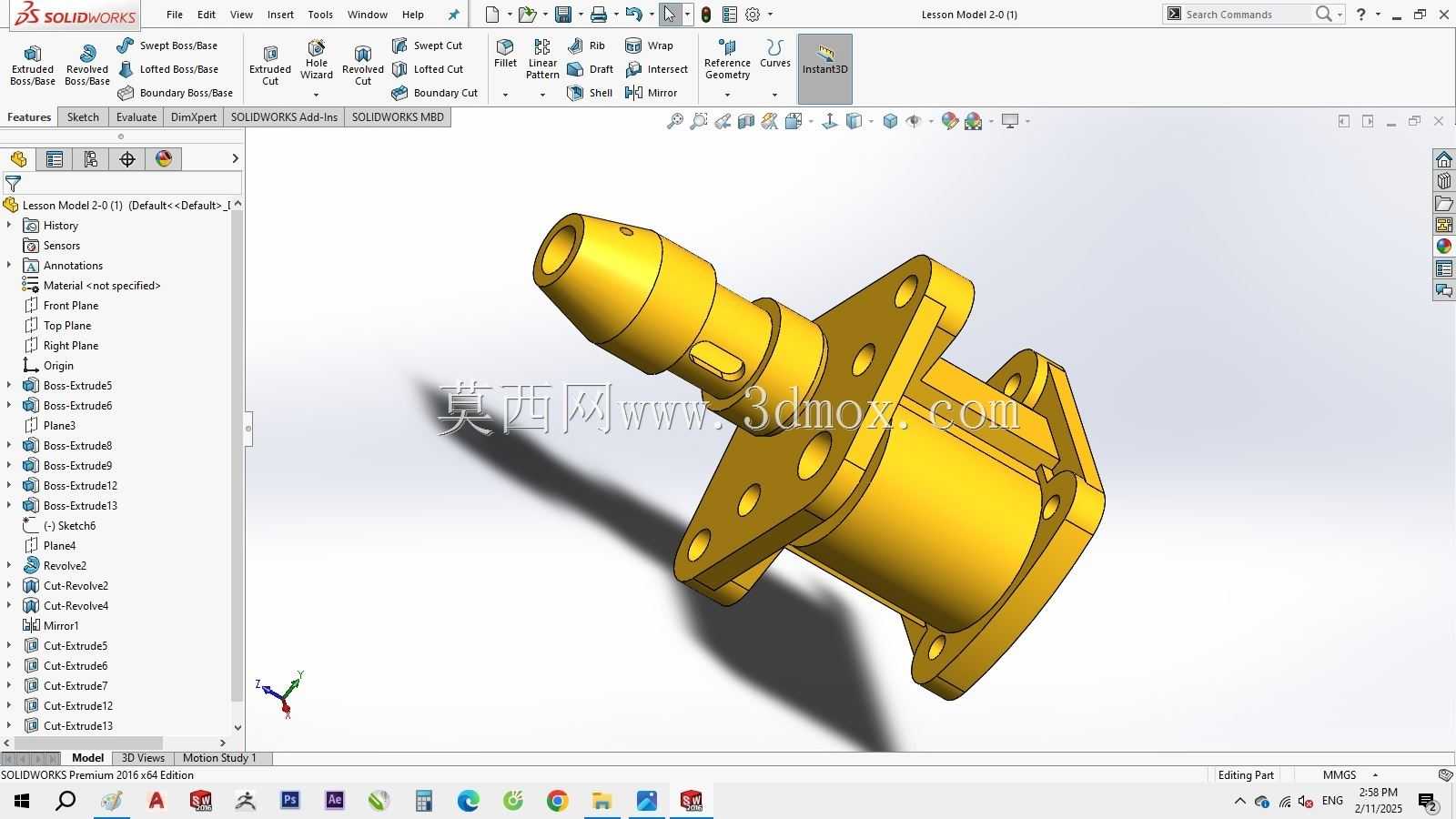

　　这类带双侧法兰安装结构的锥形轴端构件，常出现在小型流体输送设备、精密传动执行机构的末端输出位置，承担动力传递与介质导流的双重作用，在小型气动执行单元、低压润滑系统供油节点、轻工设备的工位定位机构中都能见到同结构设计的身影。从结构布局来看，构件主体采用阶梯式圆柱腔体设计，一端为带锥度的空心轴头，轴头端面开有径向通孔，用于接入管路或者安装定位销，锥度段的设计既可以降低装配时的对接难度，也能在插接配合时形成自紧效应，减少工作状态下的配合间隙窜动。中部的圆柱腔体为内部流道或者传动件容纳空间，腔体壁厚经过均匀化处理，在满足刚性要求的前提下尽可能降低整体重量，避免设备运行时的额外惯量负载。

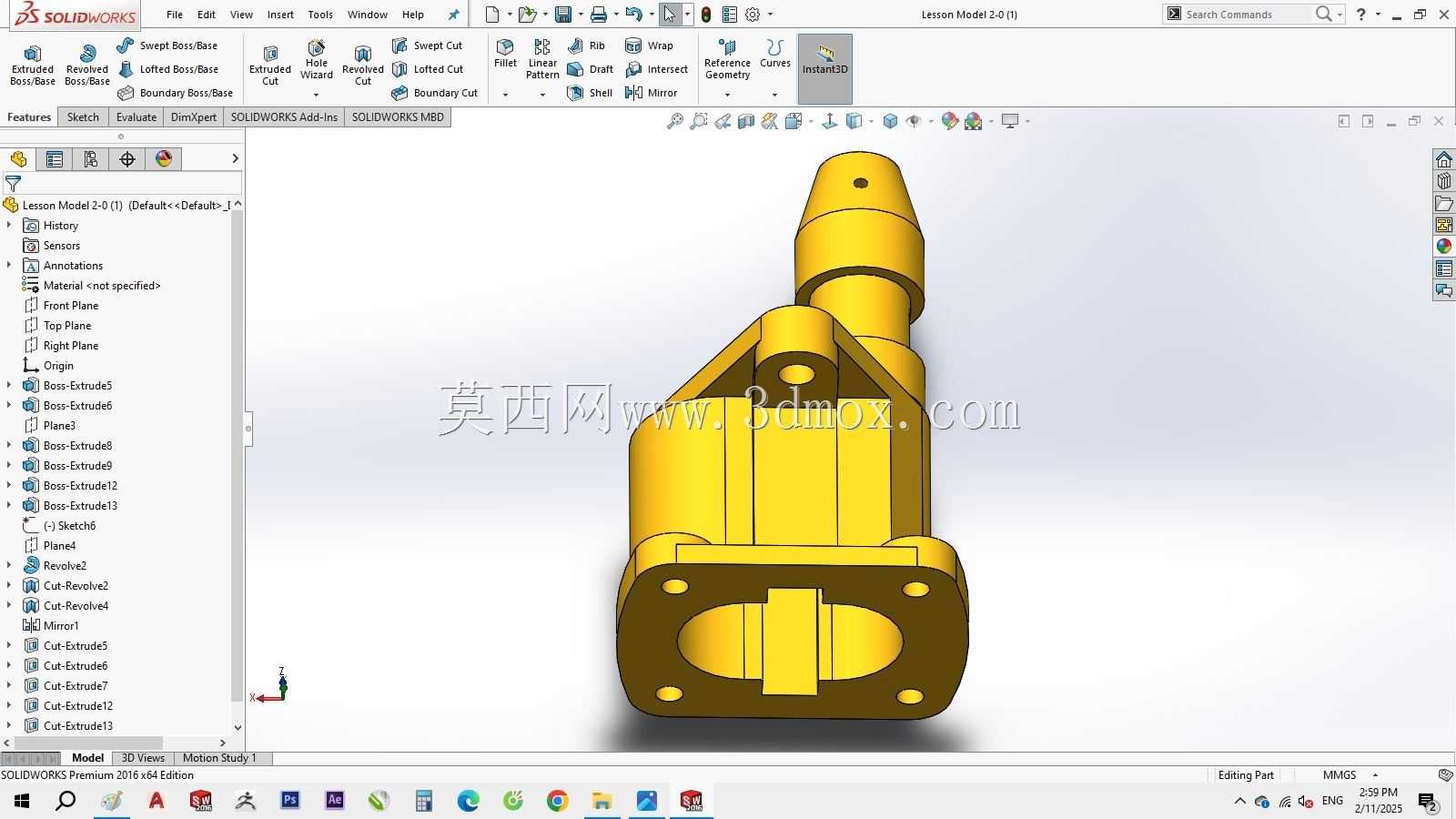

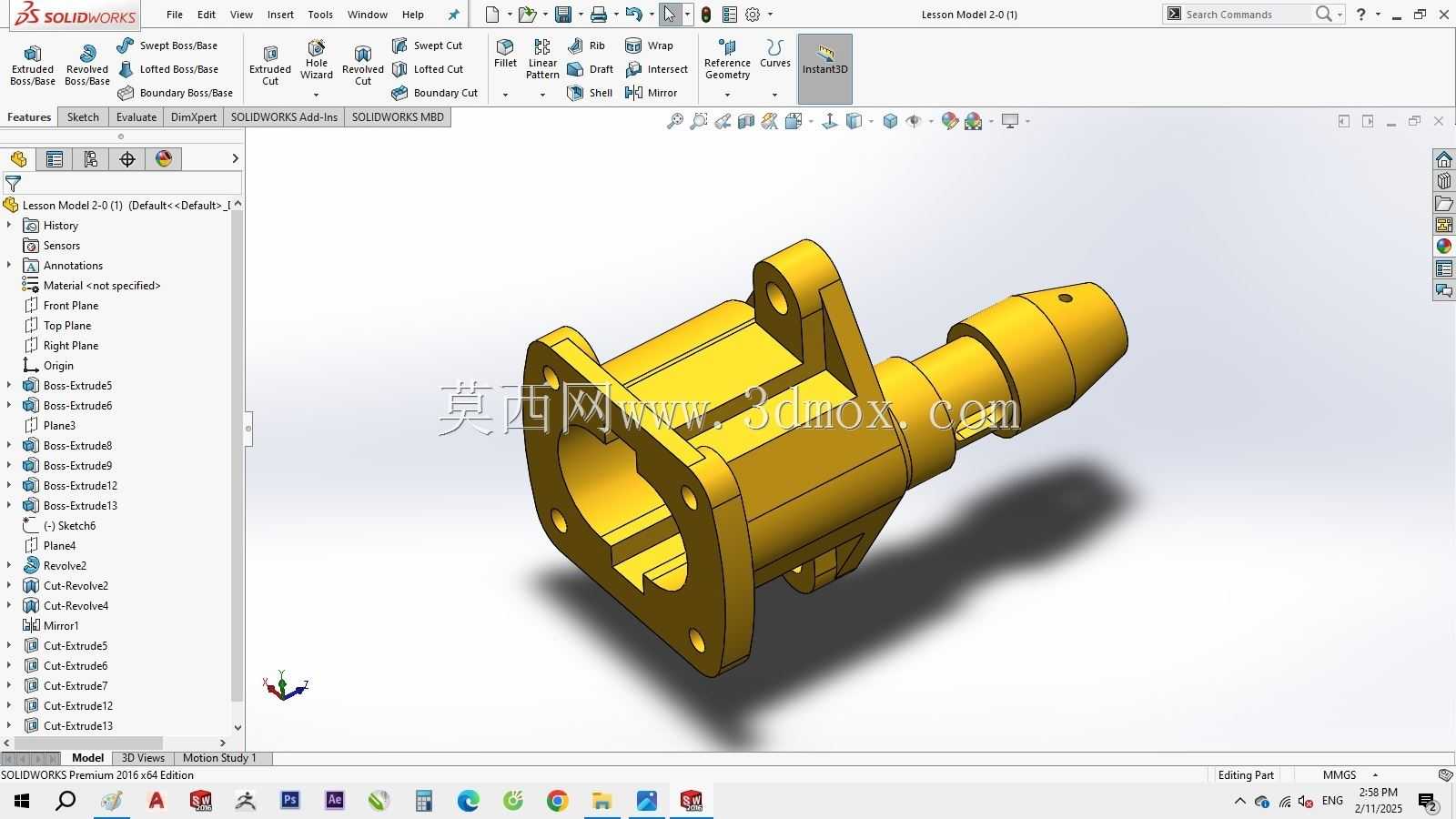

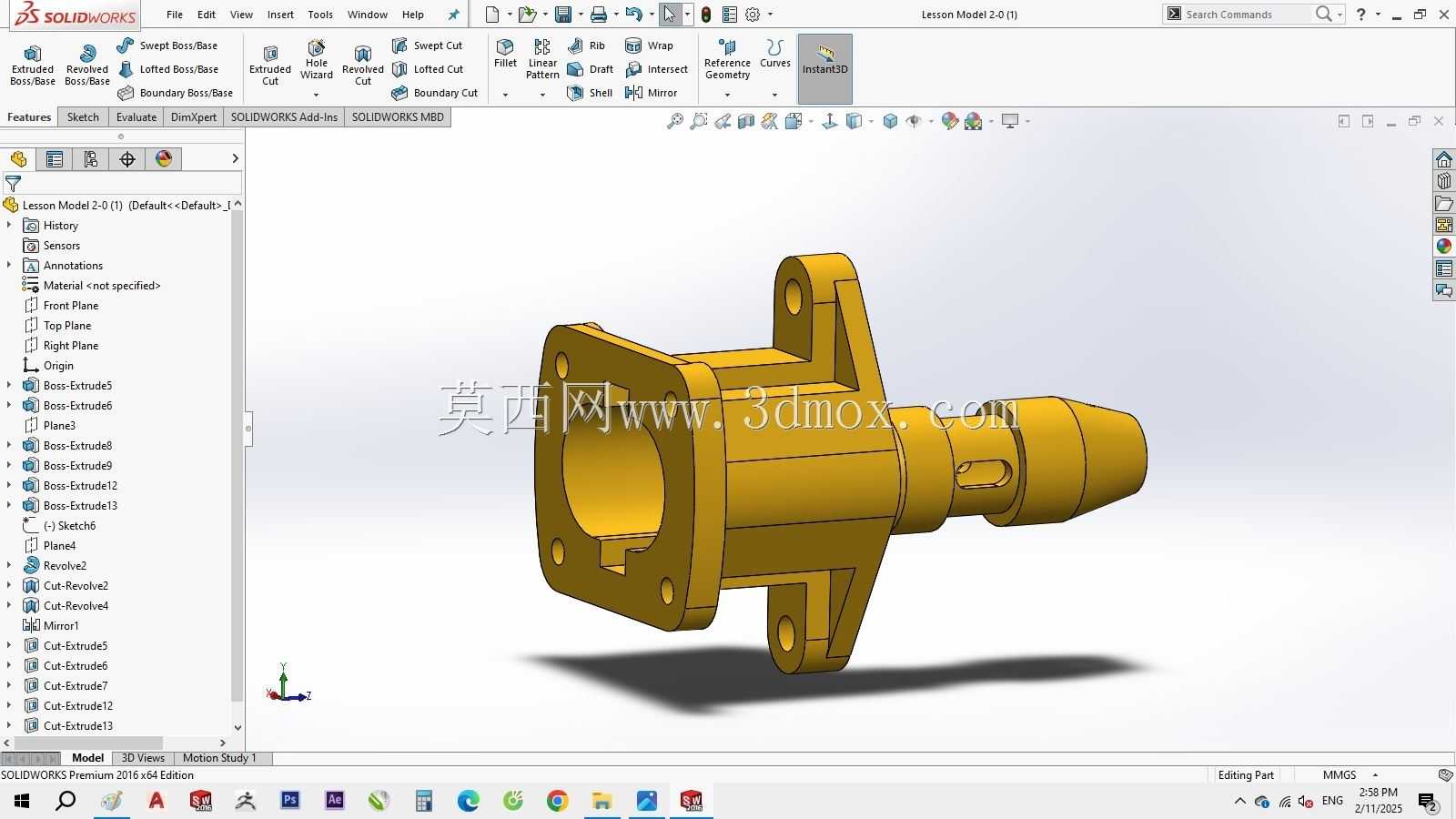

　　两侧延伸出的法兰安装耳为对称布局，每个耳片上开设多个螺栓过孔，孔位按照等节距圆周分布设计，安装时可以通过螺栓将整个构件固定在设备的基座面板上，法兰与基座贴合的端面预留有密封槽安装位，可适配O型密封圈实现接合面的静密封，防止内部介质泄漏或者外部粉尘侵入。设计过程中首先要确认安装边界，法兰耳片的外轮廓尺寸不能超出设备预留的安装空间，螺栓过孔的中心距需要和基座上的预埋螺纹孔完全匹配，避免出现装配干涉；锥形轴端的伸出长度要根据对接部件的配合深度确定，过长会导致对接部件无法完全贴合，过短则会造成配合长度不足，工作时出现松脱风险。

　　构件的所有棱边都做了圆角过渡处理，一方面是消除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或者密封件，另一方面也能降低应力集中系数，在承受交变载荷或者冲击载荷时减少裂纹萌生的概率。从实际使用场景来看，这类构件如果应用在气动系统中，内部腔体可作为压缩空气的导流通道，锥形轴端可直接对接快插式气管接头，法兰端固定在电磁阀组的安装面板上，能够实现气路的转向输出；如果应用在小型传动机构中，内部腔体可装入传动轴与轴承组件，锥形轴端作为输出端连接执行摆臂，法兰端固定在设备机架上，实现小扭矩的旋转动力传递。

　　建模过程中需要重点关注配合面的尺寸公差，法兰贴合面的平面度需要控制在合理范围内，避免安装后出现翘曲导致密封失效；锥形轴面的锥度公差需要和对接件的内锥孔保持一致，保证配合面的接触面积达到设计要求；螺栓过孔的直径要比选用的螺栓公称直径大0.2到0.5毫米，补偿加工与装配时的位置度误差，降低装配难度。另外，构件的整体重量分布经过优化，重心尽量靠近法兰安装面，减少设备运行时产生的倾覆力矩，降低连接螺栓的疲劳载荷。对于需要定期维护的使用场景，法兰耳片上的螺栓孔设计成通孔形式，无需拆卸周边其他部件即可完成构件的拆装更换，大幅缩短设备的停机维护时间。在材质选择上，这类构件如果用于有腐蚀介质的场景可选用不锈钢材质加工，普通工况下采用铝合金或者工程塑料即可满足使用要求，不同材质对应的壁厚设计也会做相应调整，保证构件的刚性与使用寿命匹配实际工况需求。
