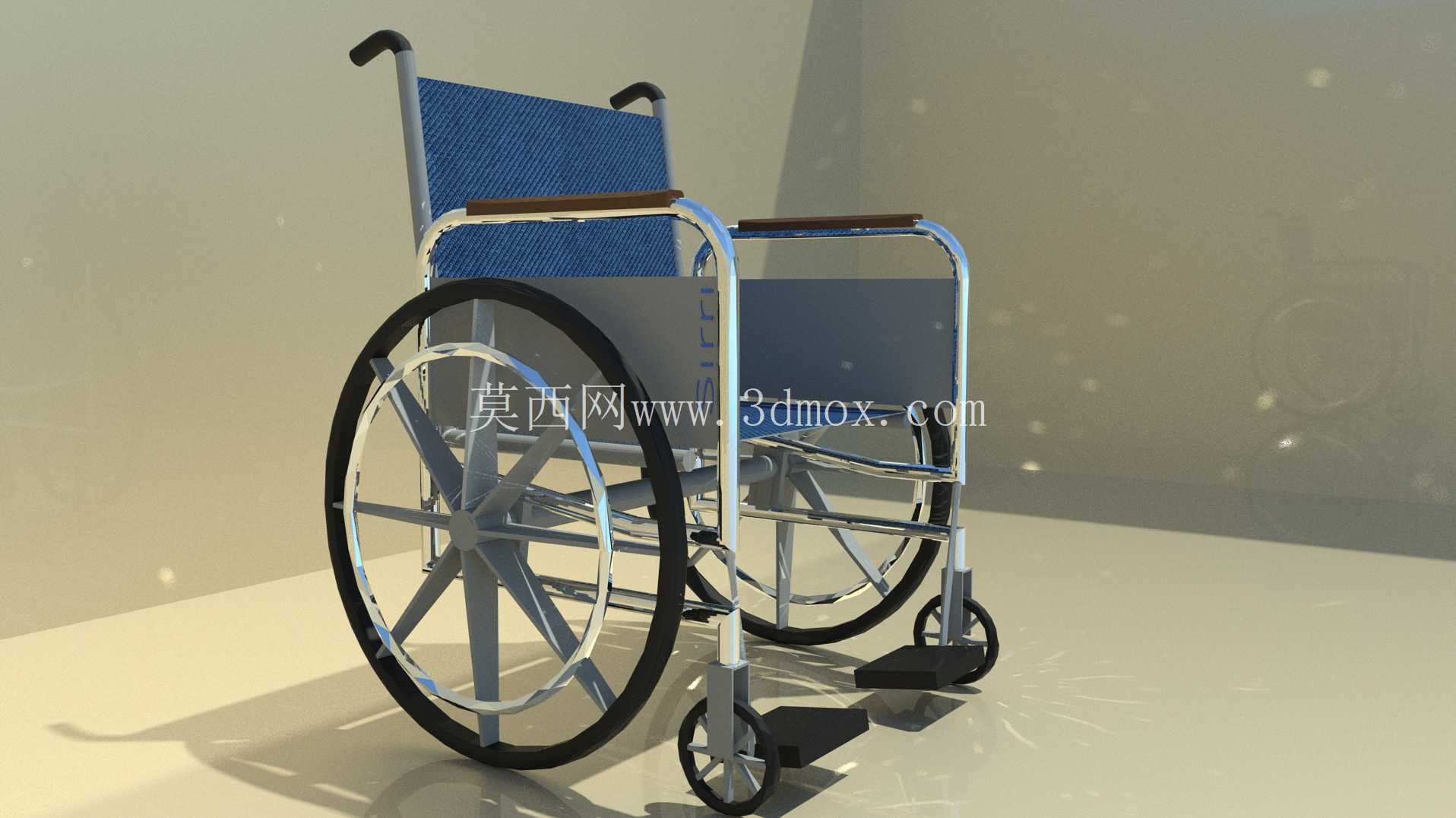

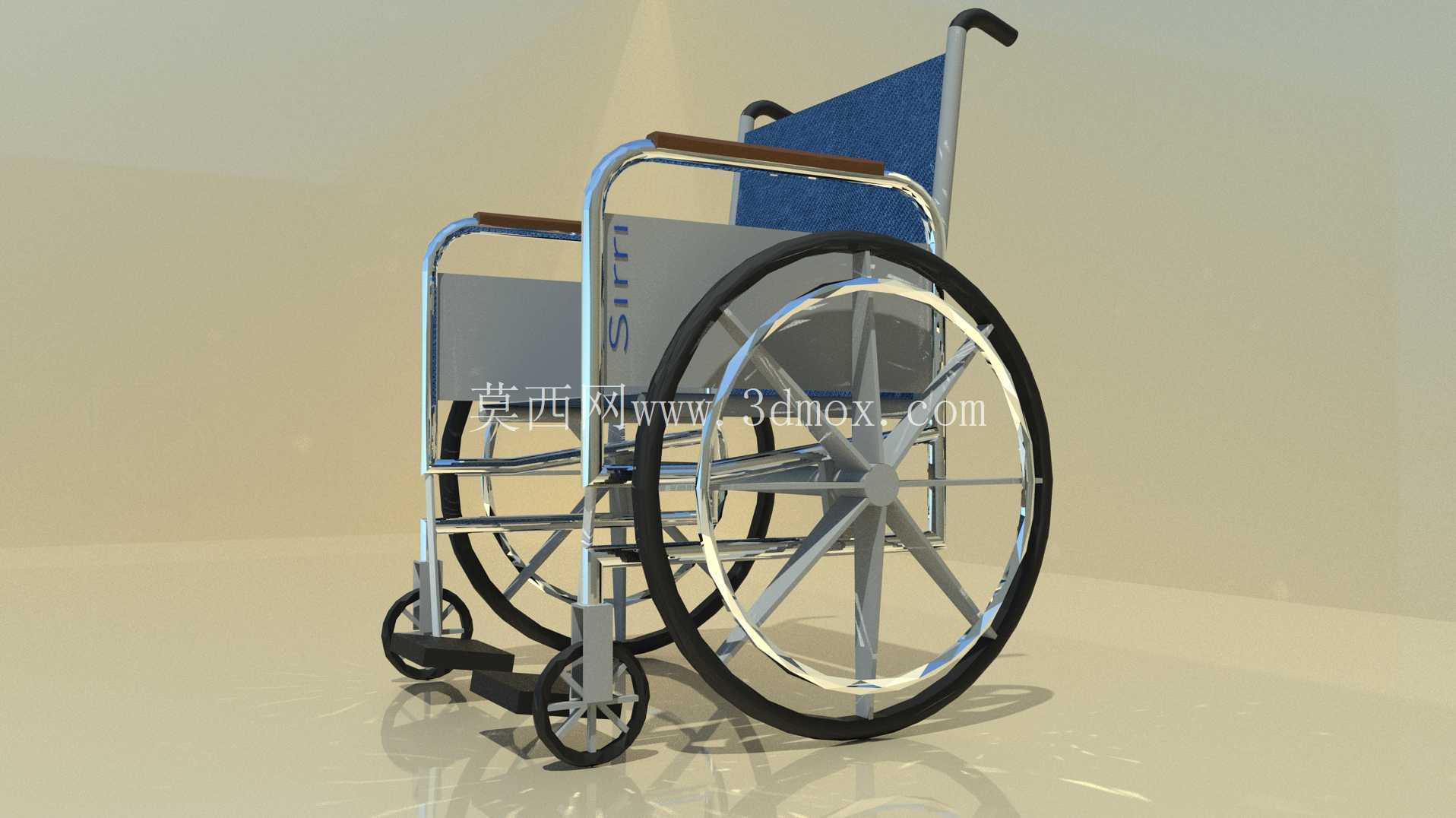

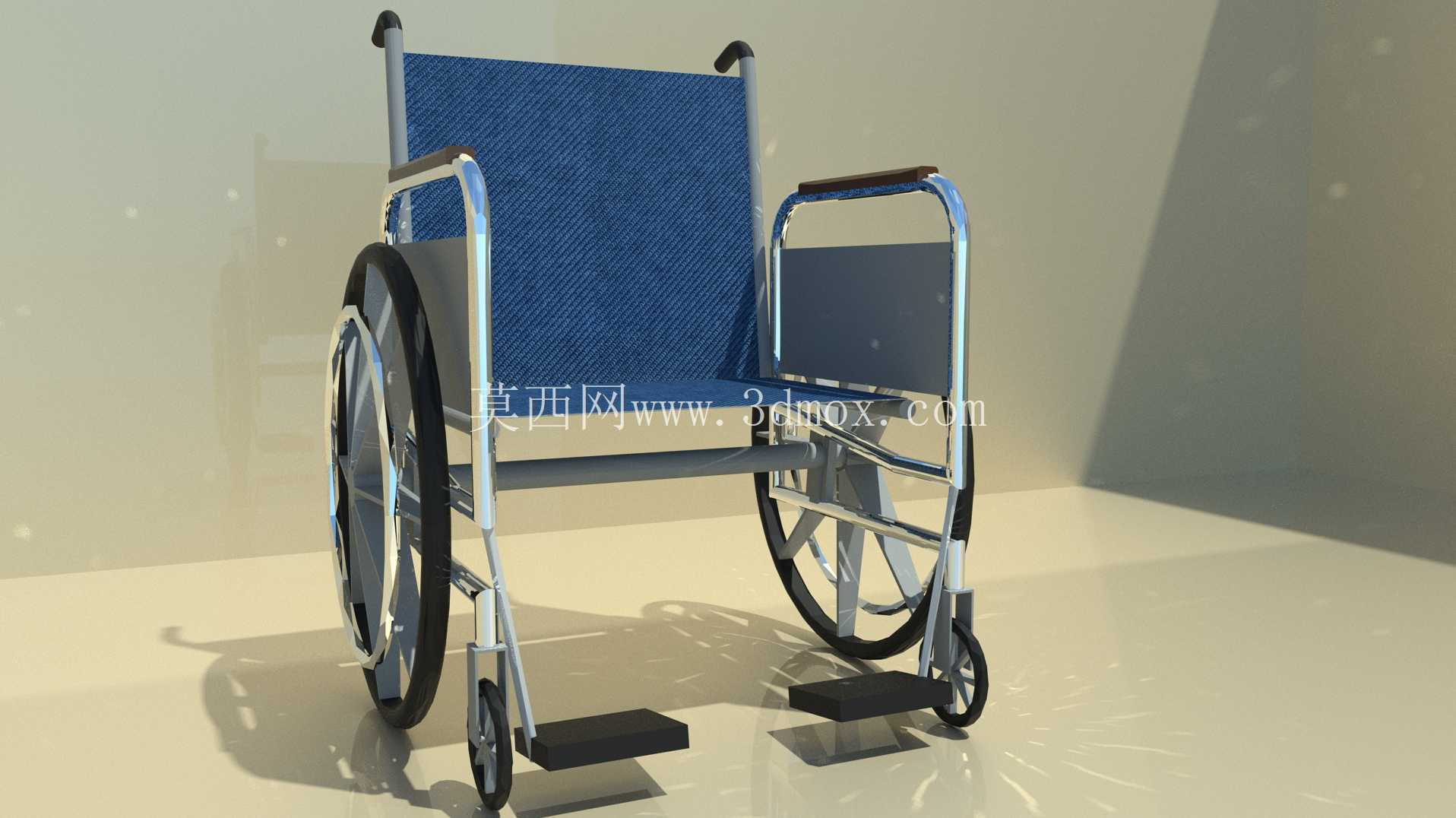

手动折叠式代步轮椅结构设计方案

　　靠背与坐垫采用高密度牛津布绷装结构，通过框架上的内嵌卡槽固定布料张紧度，避免长期使用后布料松弛塌陷，靠背倾角固定为105度，符合人体坐姿的脊柱自然曲度，减少长时间乘坐的腰部疲劳感。扶手采用可上翻的翻转结构，转轴位置设置阻尼卡簧，翻转时不会出现自由滑落的情况，方便使用者从侧面转移到床体或者座椅上，扶手表面包覆3mm厚的橡塑泡棉，触感柔软同时具备防滑耐磨特性。脚踏部分采用可翻转的冲压钢板结构，表面设置防滑凸纹，脚踏支架通过螺栓与主框架连接，可根据使用者腿长调整安装高度，调整范围在15cm以内，适配不同身高的使用人群。这款手动轮椅的结构设计，首先围绕日常出行、医疗机构转运、居家照护三类核心场景做适配，日常出行场景下要兼顾平地推行、小半径过弯、坡道驻停的需求，医疗机构转运场景要考虑频繁上下电梯、过窄通道的通过性，居家照护场景则要适配卫生间、卧室等狭小空间的转向需求，同时要满足陪护人员推行和使用者自行操控两种使用模式的切换。从功能特性来看，主体采用镀铬钢管焊接框架，管壁厚度控制在1.2mm，在保证整体承重不超过100kg的前提下，将整车自重控制在12kg以内，方便陪护人员搬运折叠后的车体。

　　行走轮部分，大轮采用24英寸充气橡胶轮，轮圈为钢制冲压结构，搭配手推圈，方便使用者自行拨动轮圈实现前进、转向操作，轮轴位置采用深沟球轴承支撑，转动阻力小，长期使用不易出现晃动；前轮为6英寸万向脚轮，轮架采用镀锌钢板冲压成型，万向转动部位设置推力轴承，转向灵活无卡滞，脚轮同样采用实心橡胶胎，避免充气胎爆胎带来的安全隐患。刹车结构采用肘节式驻车刹车，安装在大轮上方的框架位置，扳下刹车手柄后，刹车块会紧紧贴合大轮轮面，实现双向驻停，在坡道停靠时不会出现溜车问题，刹车块采用耐磨橡胶材质，摩擦系数稳定，长期磨损后可单独更换，无需更换整个刹车总成。

　　设计过程中重点考虑了折叠收纳的需求，主框架采用X型交叉支撑结构，交叉点设置转动销轴，折叠时只需向上提拉坐垫中部的拉带，两侧框架就会向中间收拢，收拢后整车厚度不超过30cm，可以轻松放入家用轿车的后备箱，也可以靠在墙角存放，不占用过多空间。外形尺寸方面，展开状态下整车总宽度为65cm，总长度为105cm，总高度为90cm，这个尺寸可以顺利通过宽度70cm以上的门洞，满足绝大多数住宅、医院、公共建筑的通道通行要求；扶手距离地面高度为75cm，方便使用者扶靠，也方便陪护人员推行时握持；坐垫距离地面高度为45cm，与常规座椅、床体的高度基本匹配，方便使用者横向转移。

　　安装边界上，所有零部件均采用模块化设计，框架焊接完成后，轮组、扶手、脚踏、刹车部件均通过标准螺栓连接，装配时不需要特殊工装，普通的内六角扳手、开口扳手即可完成整机组装，后期维护更换配件时，不需要对主体框架进行切割、焊接操作，降低维护成本。结构受力方面，通过有限元分析对主框架的受力点做了强化处理，在轮轴安装位、脚踏支撑位、交叉转轴位置都增加了加强衬片，避免长期使用后出现框架变形、开裂的问题，所有管材的切口位置都做了钝化处理，焊接位置打磨光滑后再做镀铬处理，不存在尖锐毛刺，避免使用过程中划伤使用者或者陪护人员。布料部分的缝线采用高强度涤纶线，受力位置做了双线缝合，承重能力满足使用要求，布料具备防水特性，沾染污渍后可以直接用湿布擦拭清洁，适合公共场景高频次使用的需求。
